Assessment Perbaikan Struktur Jalan Lingkar RSCM

	PT. HESA LARAS CEMERLANG Geotechnical, NDT & Structural Engineering – 2026
	“Strategic Road Infrastructure Assessment & Design Optimization”
Nama Pekerjaan	Jasa Konsultan Assessment Perbaikan Struktur Jalan Lingkar di RSCM
Waktu Pelaksanaan	September 2024
Klien / Lokasi	Rumah Sakit Cipto Mangunkusumo (RSCM), Jakarta Pusat
Tujuan Pekerjaan	Melakukan investigasi teknis menyeluruh terhadap daya dukung tanah dan kondisi perkerasan jalan eksisting guna menyusun desain perbaikan jalur transportasi utama di area rumah sakit.
Ruang Lingkup Pekerjaan	Observasi & Geometrik: Survey visual dan pengukuran dimensi geometrik jalan secara akurat. Penyelidikan Tanah: Deep Boring (30m), SPT Interval 2m, Sondir 2 titik, dan Uji Laboratorium (Index & Engineering Properties). NDT & SDT: Coredrill beton, pengujian kuat tekan (Compression Test), dan Rebar Scan 2D untuk identifikasi penulangan. Engineering Output: Penyusunan Gambar Desain Perkuatan, Spesifikasi Teknis, serta Rencana Anggaran Biaya (RAB).
Catatan Engineering HESA	Fase Strategis: Mengatasi kompleksitas differential settlement pada area padat operasional. Fungsi Output: Menghasilkan desain perkerasan (rigid/flexible) yang dikalibrasi dengan nilai N-SPT aktual dan daya dukung tanah dasar (subgrade) untuk menjamin zero-interruption pada jalur logistik medis dan ambulans.

Analisis Teknis & Rekayasa Perbaikan Jalan Lingkar RSCM

1. Critical Problem Statement

Jalan lingkar di lingkungan RSUP Nasional Dr. Cipto Mangunkusumo (RSCM) merupakan urat nadi transportasi medis yang memikul beban repetitif dari kendaraan logistik berat dan ambulans secara kontinu. Kondisi tanah di wilayah Jakarta Pusat yang cenderung memiliki lapisan kompresibel tinggi memicu risiko terjadinya penurunan lokal (settlement) dan retak struktural pada perkerasan jalan. Ketidakpastian kapasitas sisa penulangan pada perkerasan eksisting serta fluktuasi daya dukung tanah dasar menjadi ancaman serius bagi durabilitas jalur akses darurat rumah sakit. Tanpa assessment mendalam, perbaikan jalan hanya akan menjadi solusi kosmetik yang bersifat repetitif dan mahal.

2. Technical Methodology & Instrumentation

HESA menerapkan pendekatan integratif antara Geotechnical Exploration dan Structural NDT (Non-Destructive Test) untuk mendapatkan parameter desain yang akurat:

• Geoteknik: Melaksanakan Deep Boring hingga kedalaman 30 meter dikombinasikan dengan uji SPT setiap interval 2 meter untuk memetakan profil tanah keras. Uji Sondir dilakukan untuk verifikasi perlawanan penetrasi konus (qc) pada lapisan dangkal.
• NDT & SDT: Penggunaan Concrete Core Drill untuk validasi kuat tekan beton (f’c) aktual di laboratorium. Pendeteksian konfigurasi tulangan dilakukan melalui Rebar Scanning (Ground Penetrating Radar) guna mengevaluasi integritas struktural perkerasan eksisting terhadap beban dinamis.
• Laboratory Testing: Analisis indeks dan sifat engineering tanah (Atterberg limit, Triaxial, dan Konsolidasi) untuk mensimulasikan perilaku penurunan jangka panjang.

3. Technical Deliverables

Output yang diserahkan kepada klien merupakan dokumen teknis siap pakai (Ready-to-Construct) yang meliputi:

• Full Geotechnical Report: Data stratigrafi tanah lengkap dengan rekomendasi perbaikan tanah dasar (soil improvement) jika ditemukan lapisan lunak.
• DED (Detailed Engineering Design): Gambar teknis detail rencana perbaikan struktur jalan, mencakup detail sambungan (joint), ketebalan pelat, dan spesifikasi penulangan.
• RAB & Spesifikasi Teknis: Rencana Anggaran Biaya yang presisi serta dokumen spesifikasi material untuk mempermudah fase tender dan pelaksanaan konstruksi.

4. Strategic Purpose

Tujuan akhir dari assessment ini adalah transformasi infrastruktur jalan lingkar RSCM menjadi jalur yang memiliki reliabilitas tinggi dan biaya pemeliharaan rendah (low maintenance). Dengan desain yang berbasis data aktual, RSCM mendapatkan kepastian investasi infrastruktur yang mampu mendukung standar pelayanan medis internasional, menjamin kelancaran evakuasi pasien, dan mengeliminasi risiko hambatan operasional akibat kerusakan jalan mendadak.

Dokumentasi Investigasi Lapangan RSCM

(Aktivitas Survey Geometrik, Geoteknik, dan Pengujian Struktur)

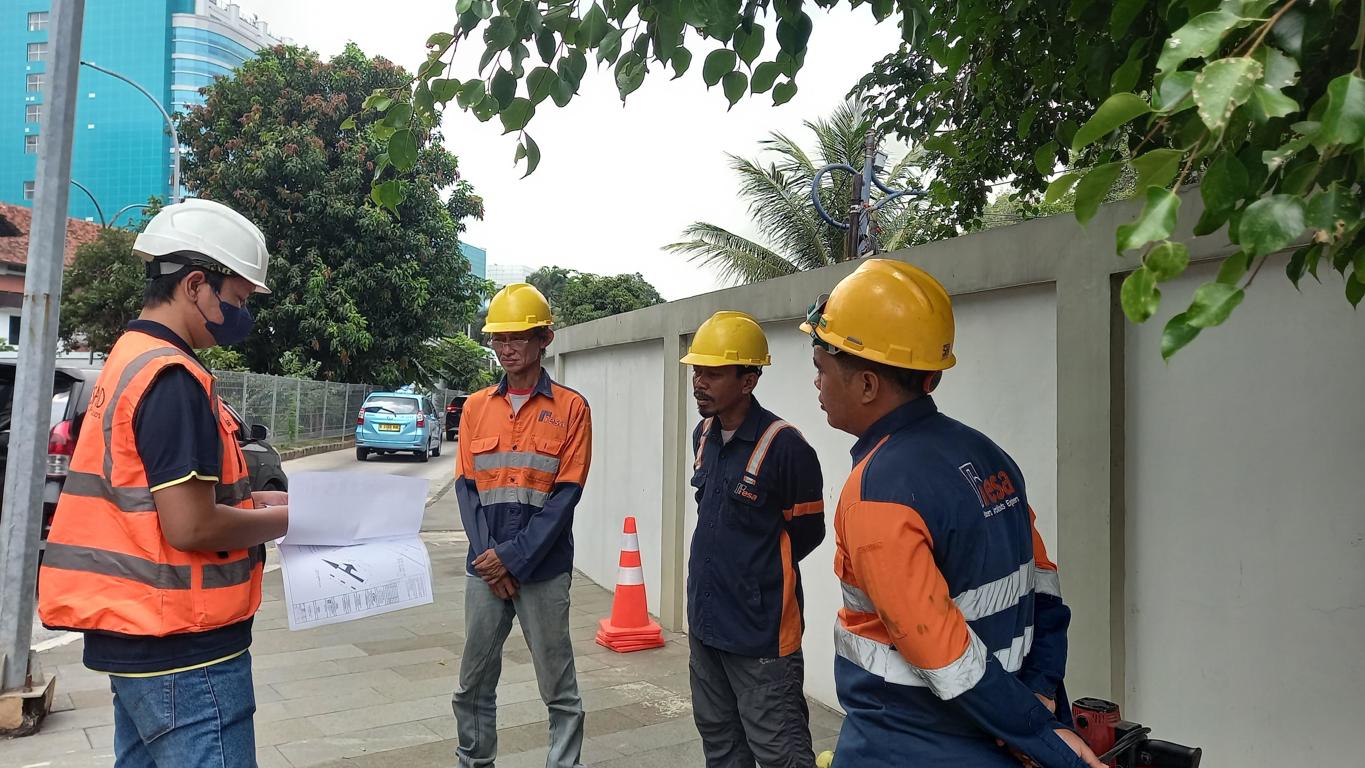

Tinjauan Visual & Identifikasi Kerusakan Permukaan Jalan Jalur Utama RSCM

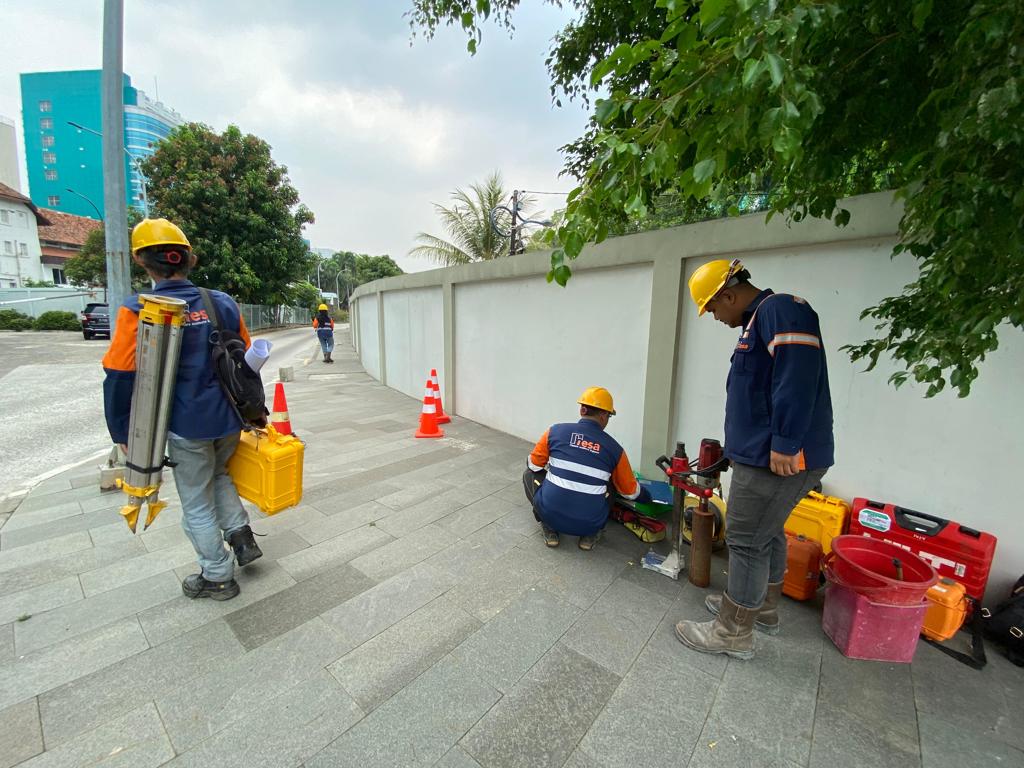

Persiapan Titik Coring

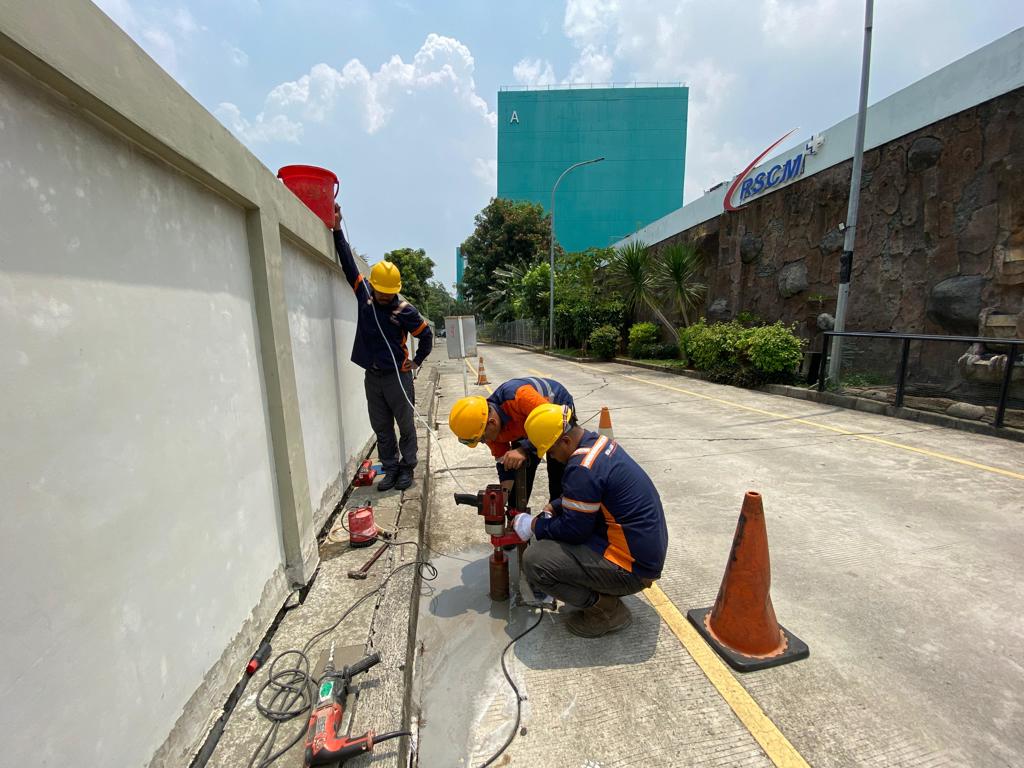

Pengambilan Sampel Coredrill

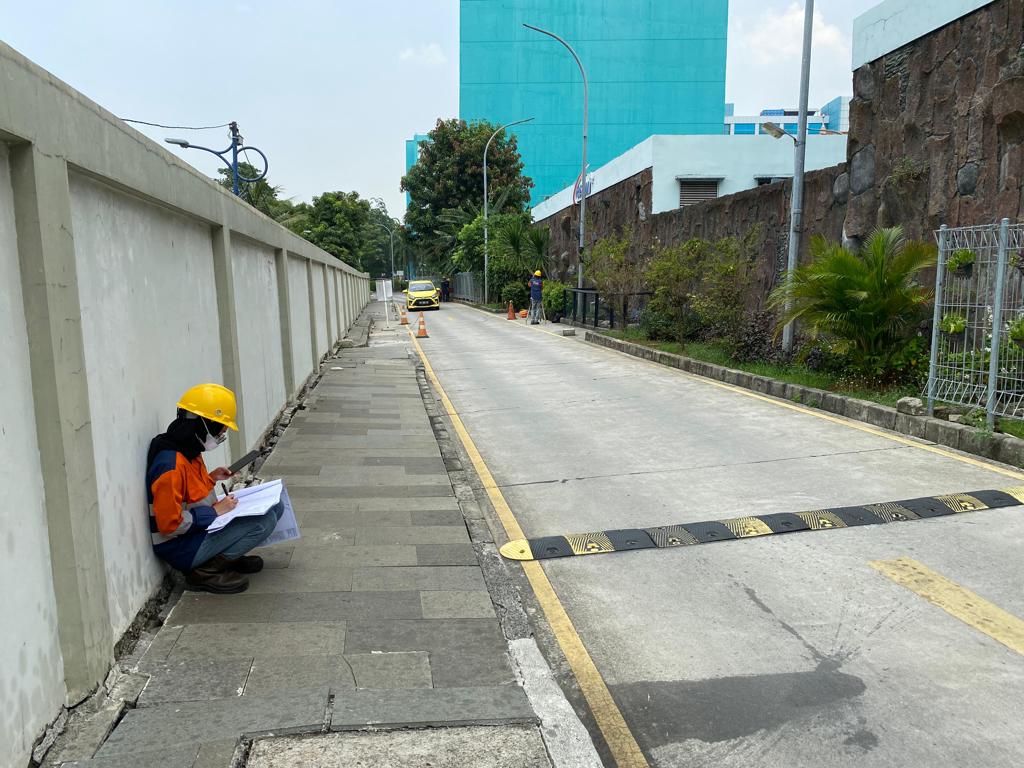

Survey Geometrik Jalan

Penyelidikan Geoteknik Lapangan

Uji Rebar Scanning Perkerasan
