Assessment Struktur Bangunan FRAT

Logo HESA PT. HESA LARAS CEMERLANG
Structural Assessment & Forensic Engineering		 Logo Wangsa Sequoia
DOKUMENTASI KEGIATAN PROYEK TAHUN 2023
Nama Pekerjaan Assessment Struktur Bangunan FRAT (Wangsa Sequoia Group)
Waktu Agustus 2023
Klien PT Wangsa Sequoia Group
Lokasi Jakarta Selatan
Tujuan Pekerjaan Melakukan evaluasi menyeluruh terhadap integritas struktural Bangunan FRAT guna mengetahui kondisi eksisting material beton dan baja, serta memverifikasi kapasitas layan struktur terhadap beban operasional yang direncanakan melalui analisis rekayasa berbasis data aktual.
Ruang Lingkup Pekerjaan
  • Investigasi Geometrik: Pengukuran dan Redrawing Struktur Eksisting.
  • Uji Non-Destruktif (NDT): UPV Test, RebarScan, & Brinell Hardness Test (Baja).
  • Uji Destruktif & Lab: Concrete Core Drill, Crushing Test, & Carbonation Test.
  • Investigasi Geoteknik: Pengujian Sondir untuk daya dukung tanah.
  • Output Konsultansi: Analisis Struktur Eksisting & Laporan Assessment.
Catatan Engineering HESA
Proyek assessment Bangunan FRAT ini memerlukan pendekatan multidisiplin yang menggabungkan audit material beton dan baja. Penggunaan Brinell Test secara spesifik dilakukan untuk memverifikasi mutu material baja pada komponen struktur tertentu, sementara integrasi data UPV dan Core Drill memberikan validasi silang terhadap kekuatan tekan beton. Seluruh data lapangan dikompilasi ke dalam model analisis struktur untuk memberikan gambaran objektif mengenai keamanan bangunan bagi PT Wangsa Sequoia Group.

Metodologi Perencanaan & Project Plan

Assessment struktur pada Bangunan FRAT dilaksanakan dengan alur kerja sistematis untuk memastikan setiap komponen struktur teridentifikasi kondisinya secara akurat:

  1. Tahap Akuisisi Data Lapangan (NDT & DT):
    Melakukan pemetaan tulangan dengan RebarScan dan pengujian kualitas beton (UPV & Core Drill). Keunikan pada proyek ini adalah pelaksanaan Brinell Test untuk identifikasi kekerasan logam dan Sondir untuk profil tanah.

    Fungsi Output: Mendapatkan parameter properti material (beton, baja, tanah) yang aktual dan akurat sebagai input data teknis.

  2. Tahap Dokumentasi Geometrik (Redrawing):
    Melakukan pengukuran ulang dimensi elemen struktur untuk diterjemahkan ke dalam gambar kerja (As-built Drawing).

    Fungsi Output: Menyediakan referensi geometri yang presisi untuk keperluan pemodelan struktur 3D.

  3. Tahap Analisis Struktur & Rekomendasi:
    Melakukan simulasi pembebanan menggunakan perangkat lunak analisis struktur berdasarkan data material hasil uji.

    Fungsi Output: Menghasilkan kesimpulan mengenai tingkat keamanan struktur eksisting serta memberikan rekomendasi teknis jika diperlukan perkuatan atau tindakan preventif.

Dokumentasi Kegiatan Pengujian

Audit Geometrik & Redrawing

Uji UPV pada Kolom

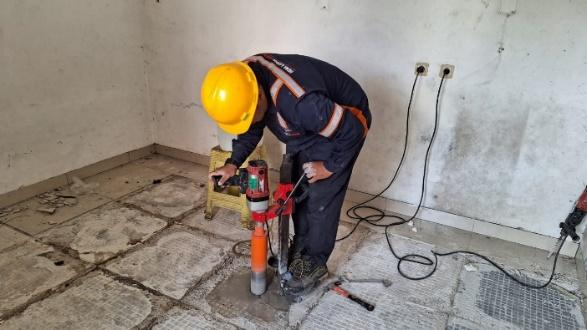

Concrete Core Drilling

RebarScan & Carbonation Test

Brinell Hardness Test Baja

Forensic Engineering & Structural Safety

Assessment struktur bangunan FRAT merupakan langkah preventif yang krusial bagi PT Wangsa Sequoia Group dalam memastikan keberlanjutan operasional fasilitas. Ketepatan dalam identifikasi mutu material menjadi penentu akurasi rekomendasi teknis yang dihasilkan.

HESA menyediakan keahlian audit struktur dengan dukungan peralatan investigasi yang lengkap dan tim analisis berpengalaman. Kami memastikan setiap gedung publik memenuhi standar keamanan struktur yang dipersyaratkan oleh regulasi bangunan gedung nasional.
