Uji Struktur Pelabuhan Larantuka NTT

Assessment, Hesa Projects·May 19, 2018January 17, 2021

	PT. Hesa Laras Cemerlang
	Dokumentasi Kegiatan Tahun 2018
Nama Pekerjaan		:	Survey Pengujian Struktur pekerjaan DED Pelabuhan Larantuka Prov. Nusa Tenggara Timur,
Waktu		:	Mei 2018
Klien		:	PT. Zifa Engineering Consultant
Lokasi		:	Larantuka, Nusa Tenggara Timur
Tujuan Pekerjaan		:	Assesment Struktur Pelabuhan
Ruang Lingkup Pekerjaan		:	1. Hammer Test 2. Ultrasonic Thickness Gauge 3. Covermeter Test 4. Coredrill 5. Ultrasonic Thickness Guage 6. Seismic Shock Test

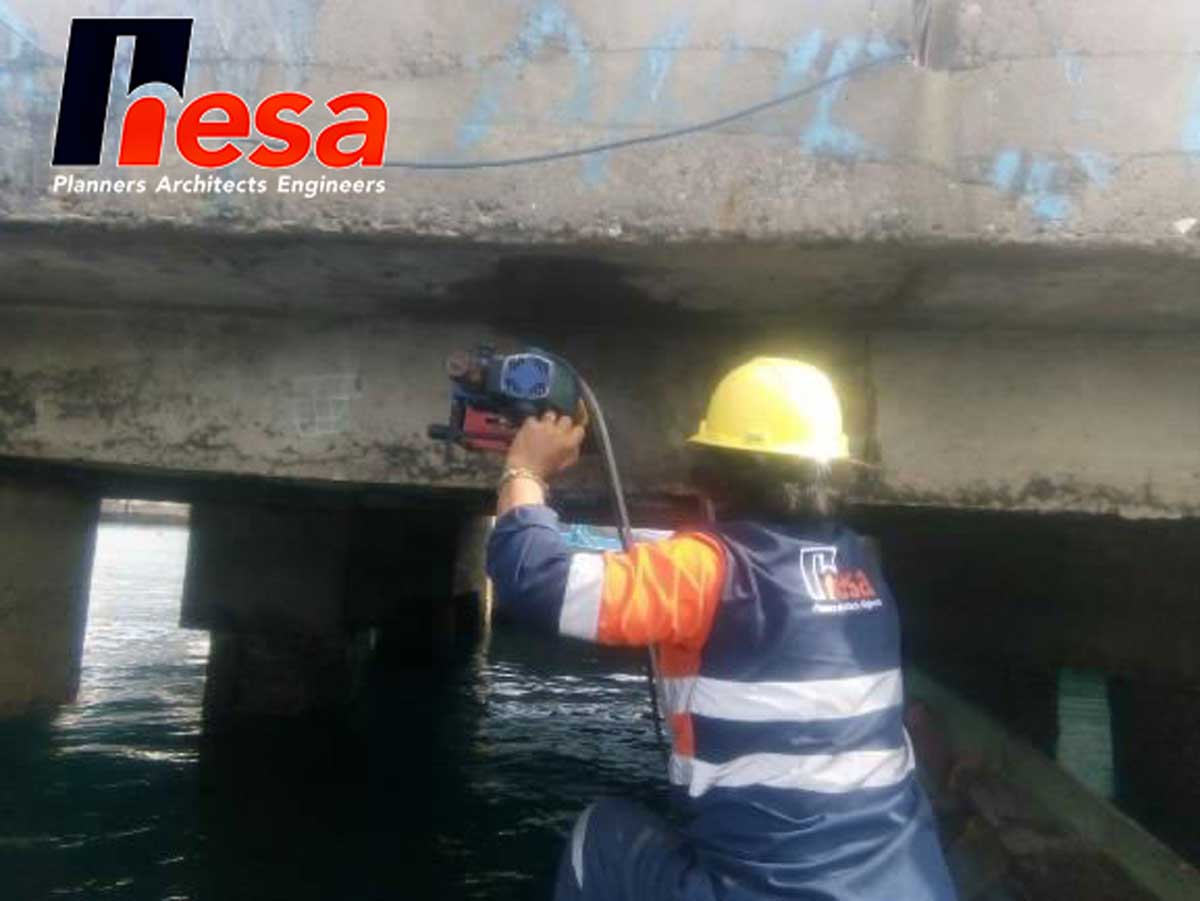

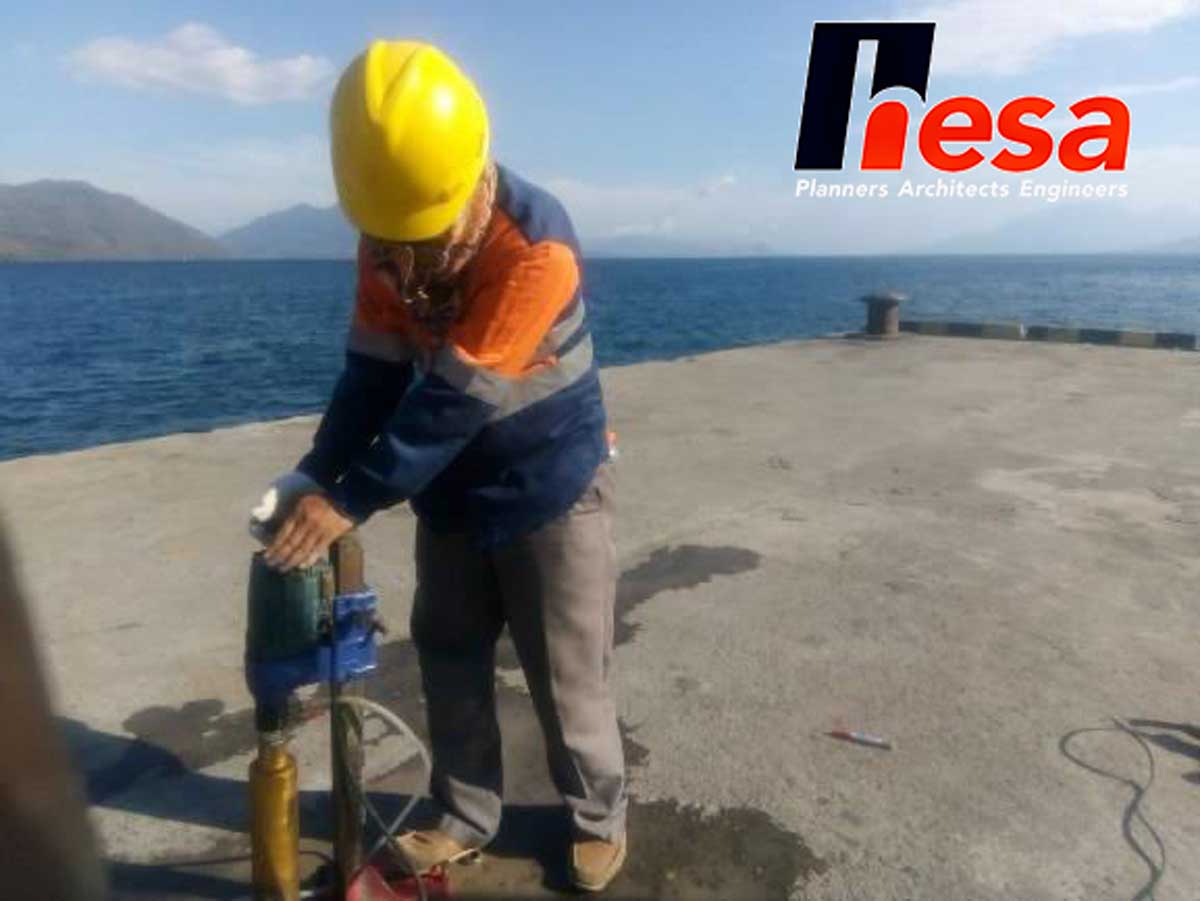

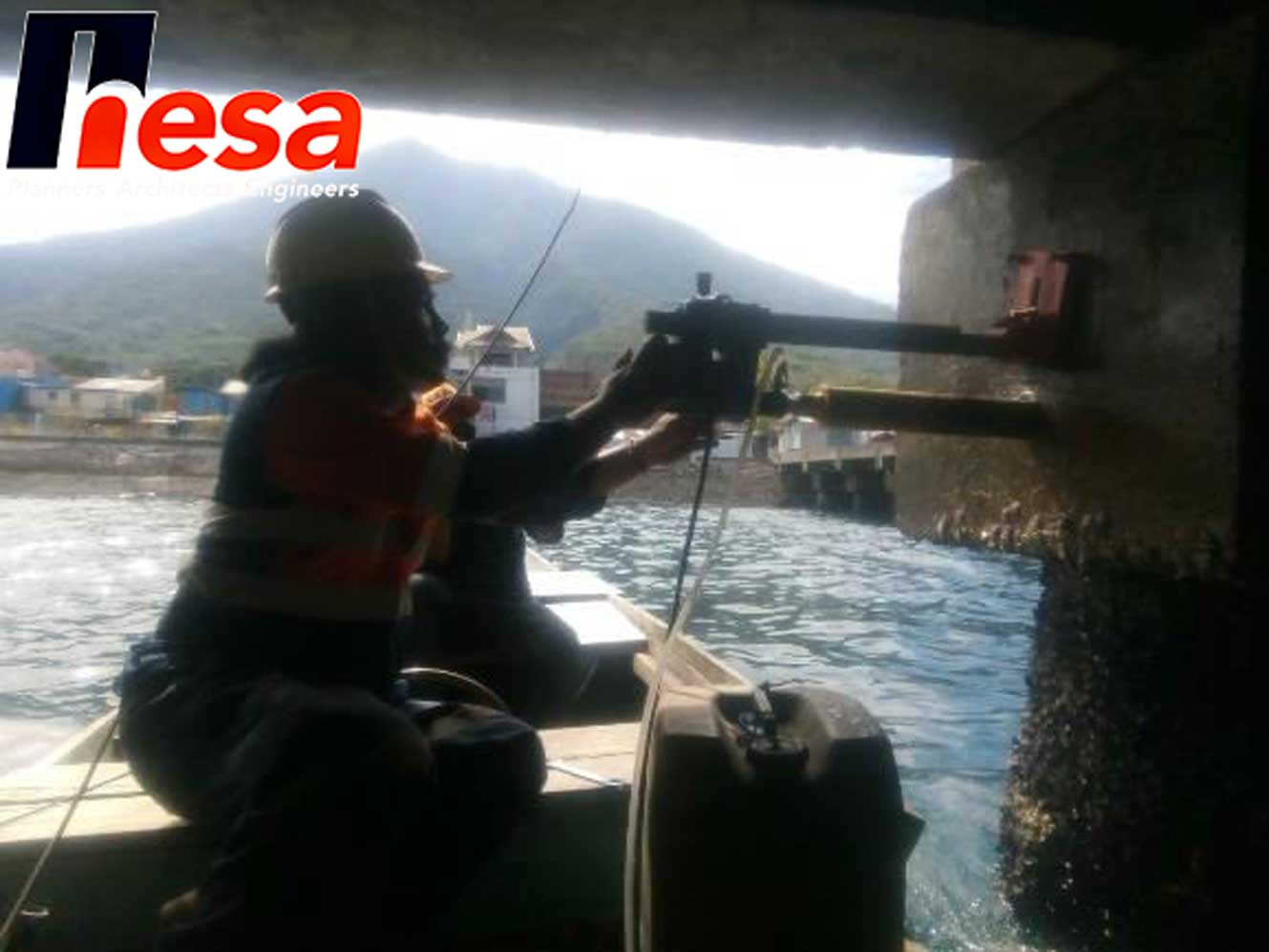

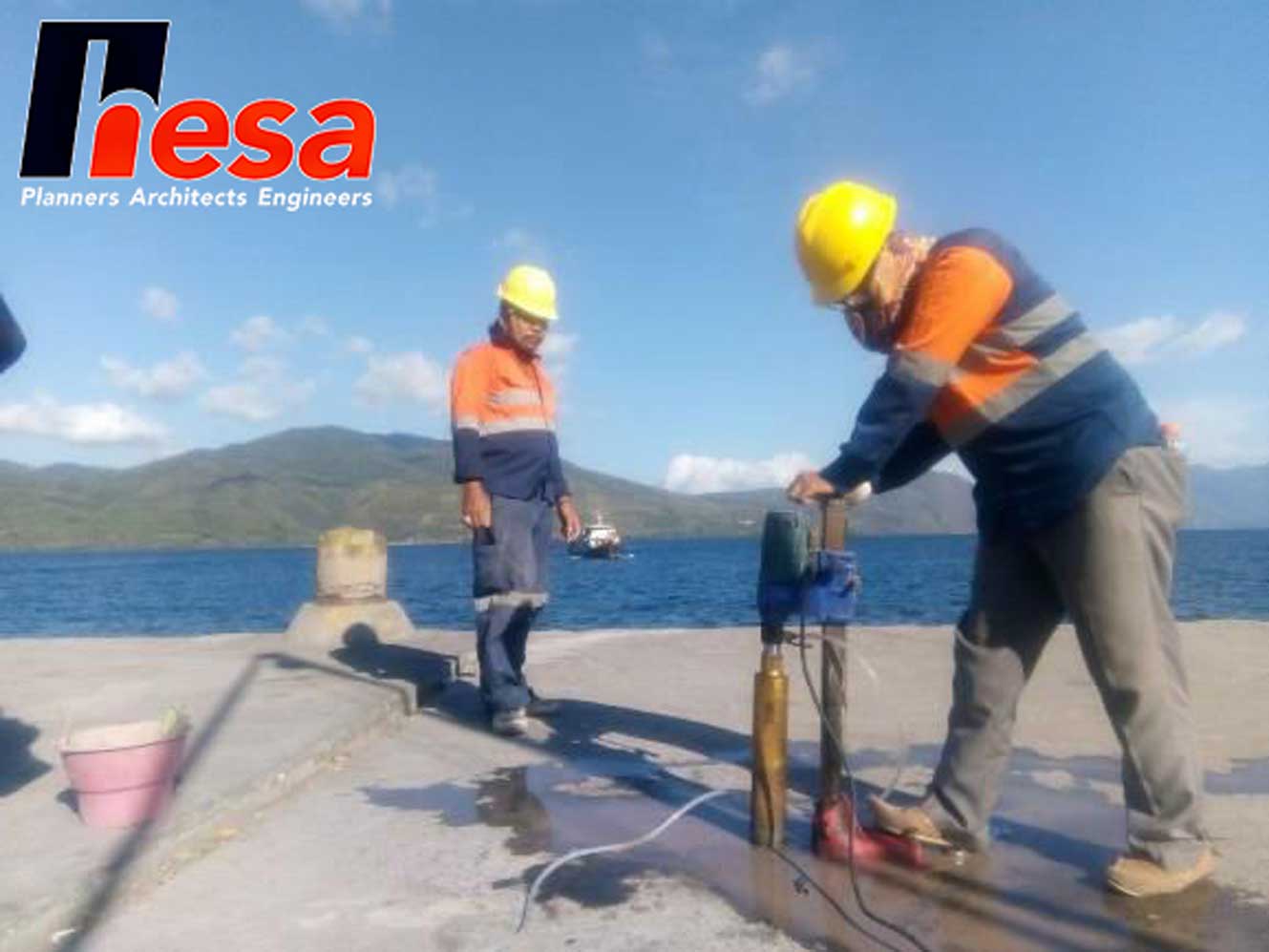

Core Drill

Covermeter Test

Hammer Test

Uji Karbonasi

Seismic Shock Test

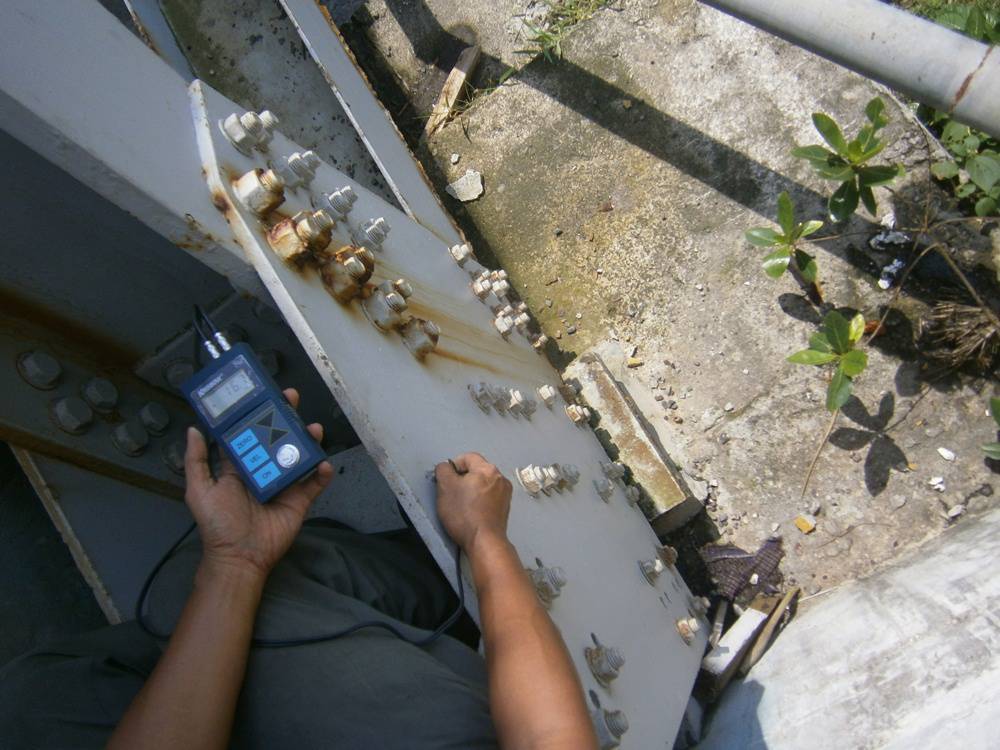

Ultrasonic Thickness Guage

Informasi tentang Pengujian Struktur Jembatan, Gedung Bertingkat, Tower, Dermaga, Jalan, silahkan menghubungi kami melalui:

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531
Whatsapp Bussines : 0813 828 271 82 or click this Link : Whatsapp

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Jasa Audit Mekanikal Elektrikal Struktur Gedung GSI

Assessment, Hesa Projects·April 30, 2018February 6, 2022

	PT. Hesa Laras Cemerlang
	Dokumentasi Kegiatan Tahun 2018

Audit Mekanikal Elektrikal Struktur Gedung GSI ini dilaksanakan guna mengetahui kondisi terkini dari sistem mekanikal dan elektrikal dan kondisi struktur bangunan atas beban terpasang.

Dari hasil assesment ME dan Struktur, selain pemilik gedung dapat mengetahui kondisi sistem peralatan Mekanikal Elektrikal dan struktur gedungnya, juga bisa mendapatkan saran dan rekomendasi dari konsultan tentang peralatan apa atau bagian struktur mana, yang perlu diperbaiki, diganti atau ditingkatkan kualitas dan kapasitasnya.

Nama Pekerjaan:

Audit Mekanikal Elektrikal Struktur Gedung GSI

Waktu:

September 2018

Klien:

PT. Borneo Indobara

Sasaran Pekerjaan:

Melakukan Pemeriksaan secara menyeluruh atas kondisi struktur bangunan, kondisi peralatan Mekanikal dan Elektrikal dari Gedung Gedung Graha Sapta Indra.

Berdasarkan pemeriksaan tersebut maka akan dilakukakan verifikasi data, pembuatan analisis dan pemodelan yang nantinya bisa memperlihatkan kondisi yang terbangun dibandingkan dengan rencana dan berapa beban terpasang.

Setelah melalui proses pemeriksaan dan pengujian, kemudian dilanjutkan dengan analisis dan pemodelan, maka akan didapatkan data yang valid dan komprehensif tentang kondisi terkini atas struktur dan peralatan ME gedung GSI.

Dan selanjutkan, dari hasil analisis tersebut akan dibuatkab rekomendasi apa yang perlu diperhatikan atau wajib dilaksanakan oleh pengelola atau pemilik gedung dalam pemeliharaan gedung GSI, agar memberikan rasa nyaman dan aman kepada penghuni dan lingkungan sekitar.

Ruang Lingkup Pengujian

Pengujian Non-Destructive Testing
Investigasi Tanah
Audit Struktur
Audit Mekanikal
Audit Elektrikal
Analisis Struktur

Dokumentasi Audit Mekanikal Elektrikal Struktur Gedung GSI:

Non Destructive Test (NDT)

Soil Investigation
Penyelidikan tanah di sekitar lokasi gedung Graha Sapta Indra

Uji Struktur Server Room Gedung Hero

Assessment, Hesa Projects·March 29, 2018January 17, 2021

	PT. Hesa Laras Cemerlang
	Dokumentasi Kegiatan Tahun 2018
Nama Pekerjaan		:	Pengujian Struktur Ruang IT Server Hero DC Cibitung
Waktu		:	Maret 2018
Klien		:	PT. Migama Kwarta Hasta
Lokasi		:	Cibitung, Bekasi, Jawa Barat
Tujuan Pekerjaan		:	Pemeriksaan Struktur Bangunan; Ruang IT Server Gedung Hero DC
Ruang Lingkup Pekerjaan		:	1. Hammer Test 2. UPV Test 3. Covermeter Test

Hammer Test

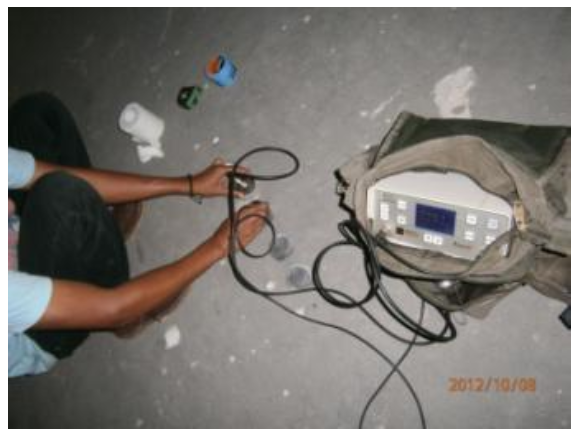

Ultrasonic Pulse Velocity Test

UPV Test in Assessment Gedung Hero DC Cibitung

Covermeter Test

Informasi tentang Pemeriksaan Struktur Bangunan silahkan menghubungi kami melalui:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531
Whatsapp Bussines : 0813 828 271 82 or click this Link : Whatsapp

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Assessment Gedung Cogindo Jakarta

Assessment, Hesa Projects·March 21, 2018November 2, 2023

Kajian Daya Gedung Kantor Pusat PT. Cogindo Daya Bersama, Kalibata ,Jakarta

	Dokumentasi Kegiatan Tahun 2021

Nama Pekerjaan:

Assessment Gedung Cogindo Jakarta

Waktu:

Maret 2018

Klien:

LEMTEK UI

Sasaran Pekerjaan:

Melakukan kajian daya dukung struktur gedung dan memberikan rekomendasi kepada pemilik gedung atas hasil inspeksi dan analisis yang dilakukan demi keselamatan dan kenyamanan penghuni gedung.

Ruang Lingkup Pengujian

Rebar Scanner
UPV Test
Pulse Echo Test
Hammer Test
Coredrill
Compression Test

Investigasi Struktur Dermaga

Assessment, Hesa Projects·February 7, 2018September 20, 2019

PT. Hesa Laras Cemerlang awal januari 2018 mendapatkan kepercayaan untuk melakukan Audit struktur pada sebuah dermaga di Provinsi Riau. Investigasi struktur dermaga ini dilaksanakan untuk mendapatkan informasi yang cukup tentang kondisi struktur sehingga bisa dilakukan analisa lebih lanjut guna diketahui tingkat kelayakan teknis dan faktor keamanan struktur dermaga.

Dengan melakukan investigasi visual, uji nondestructive seperti hardness test, uji korosi dengan ultrasonic, uji kunci momen dan seismic shock test. Dari data lapangan dilakukan analisis struktur untuk mengetahui performa struktur di bawah beban operasi.

Untuk kebutuhan pengujian struktur Dermaga, gedung bertingkat, jembatan, jalan Tol dan proyek besar lainnya, anda bisa menghubungi :

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531
Whatsapp Bussines : 0813 828 271 82 or klik this Link : Whatsapp

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Audit Struktur Jetty Pulau Sebuku

Assessment, Hesa Projects·May 6, 2017January 17, 2021

Audit struktur ini dilakukan untuk mengetahui faktor keamanan struktur jetty dan tingkat kelayakan teknisnya. Dengan melakukan investigasi visual, uji nondestructive test seperti hardness test, uji korosi dengan ultrasonic, uji kunci momen dan seismic shock test. Dari data lapangan dilakukan analisis struktur untuk mengetahui performa struktur di bawah beban operasi.

Jetty Inpection on Sebuku Island

Langkah-langkah yang dilakukan dalam Audit Struktur Jetty Pulau Sebuku oleh PT Hesa, adalah sebagai berikut:

Investigasi Visual

Hal ini dilakukan dengan cara identifikasi masalah yang telah terjadi pada konstruksi Jetty juga mengumpulkan data (tabulasi) tentang defect yang ada secara visual.

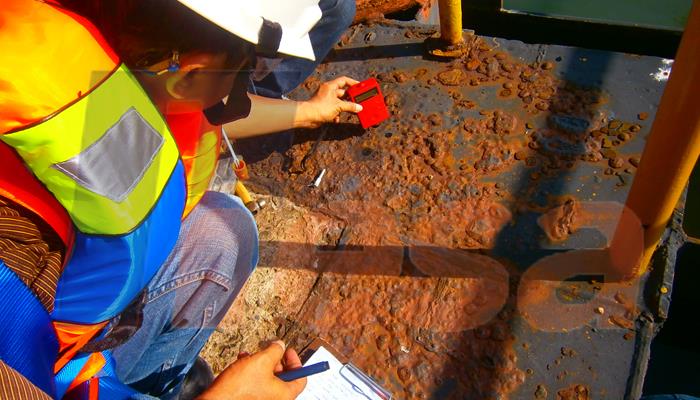

Hardness Test atau Uji kekerasan baja, dengan rumus empirik tertentu dapat dikonversi ke dalam skala brinell atau skala leeb dan juga untuk memperkirakan kuat tariknya.

Uji korosi dengan ultrasonic untuk mengetahui ketebalan baja, dimana dari ketebalan baja aktual dapat diperkirakan tingkat korosi yang terjadi, laju korosi dan prediksi life timenya.

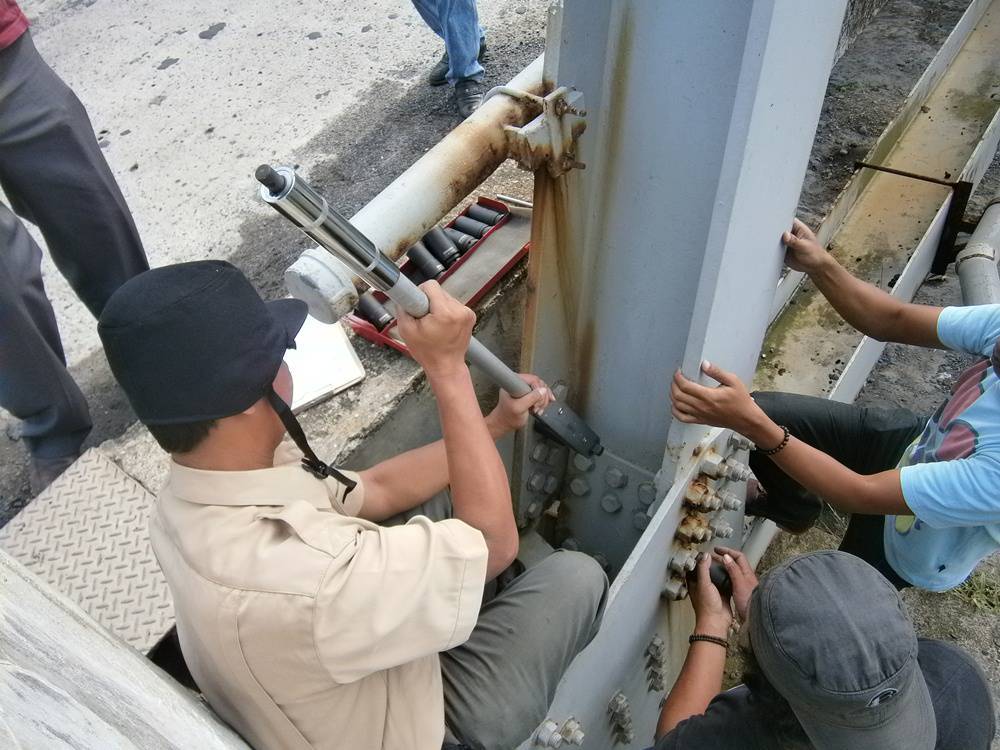

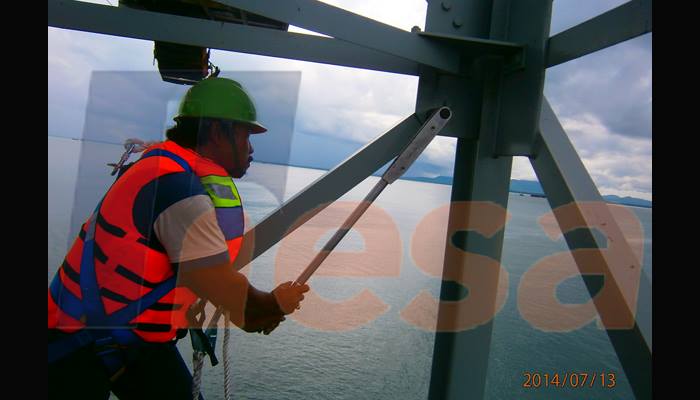

Uji kunci momen dilakukan untuk mengetahui kekencangan baut dan torsi dari komponen yang disambungkan.

Levelling Levelling dilakukan untuk mengetahui kemungkinan adanya pergerakan struktur.

Levelling Struktur

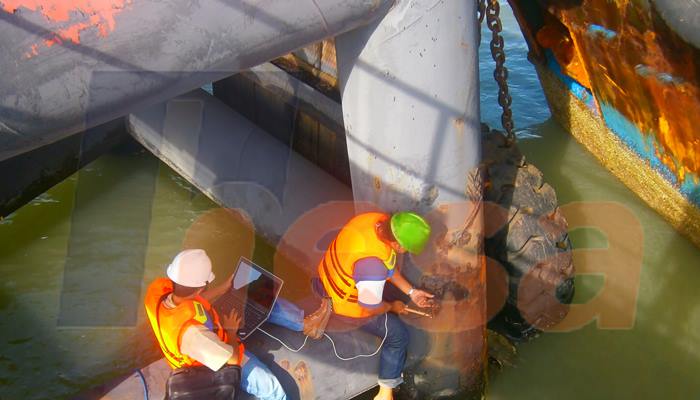

Seismic Shock test dilakukan untuk meng-assessment kedalaman tiang, daya dukung dan integritasnya.

Data hasil uji selanjutnya menjadi input bagi analisis struktur untuk menilai performa struktur jetty di bawah beban operasi.

Untuk informasi tentang Pengujian Non Destructive Test dan layanan Jasa NDT lainnya, silahkan hubungi:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Inspeksi Tanki dan Analisis Settlement Pondasi Tanki 1000 kL Cikarang, 2016

Assessment, Hesa Projects·April 25, 2017February 15, 2022

Proyek Kawasan Inspeksi Tanki dan Analisis Settlement Pondasi Tanki 1000 kL milik PT SKI dengan lokasi di Kawasan industri MM2100 Cibitung-Bekasi, waktu pengerjaan Tahun 2016.

Dimensional Inspection dilakukan untuk mengetahui kelayakan teknis tanki berdasarkan code yang berlaku. Hal-hal yang diinspeksi dan toleransi yang diijinkan dalam inspeksi pada tank seperti yang diberikan pada gambar berikut:

Inspeksi Tanki

Dimensional inspection dilakukan dengan menggunakan alat total station dan autolevel, yang dilakukan baik dari dalam maupun dari luar tanki.

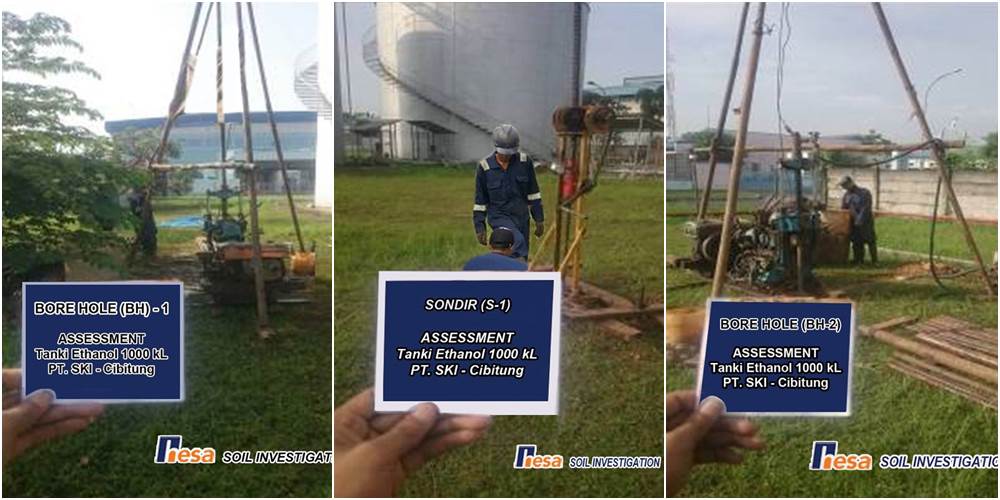

Selain Dimensional Inspection dilakukan pula soil investigation dengan melakukan sondir (Cone Penetrometer Test, CPT), boring, Standard Penetration Test (SPT), Undisturbed Sampling (UDS), dan uji laboratorium mekanika tanah untuk mendapatkan index properties dan engineering properties dari tanah di sekitar lokasi tanki.

Idealnya uji dilakukan pada tanah di bawah tanki, namun karena hal tersebut tidak memungkinkan, maka diambil pada area sedekat mungkin dengan pondasi tanki.

Data tanah yang diperoleh akan dijadikan input dalam geotechnical analysis yang dalam hal ini adalah settlement analysis untuk memperkirakan kemungkinan penurunan tanah yang terjadi dan bagaimana dampaknya terhadap stabilitas struktur tanki.

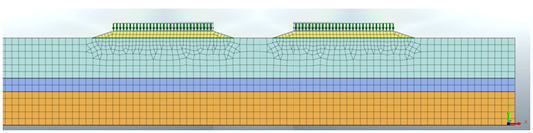

Untuk analisis settlement digunakan MIDAS Soil Work, dengan gambaran visualisasi output seperti slide berikut:

1234

MESH GENERATION

Selanjutnya untuk integritas tanki dilakukan uji vacum. Uji Vacum merupakan metoda test yang digunakan untuk mengecheck adanya kebocoran di area las-lasan plat dasar tanki adalah menggunakan kotak vakum yang merefer ke API 650 Para 5.3.6 dan 6.6.

Alat yang digunakan adalah kotak sepanjang 750 mm dengan lebar 150 mm lengkap dengan kaca yang bisa melihat sambungan las-lasan, lap kering dan air sabun.

Indikator tekanan vakum yang terbaca minimum adalah 3 psi / 2 kPa, dilakukan selama 5 detik untuk setiap las-lasan yang divakum. Overlap tiap pengetesan las-lasan adalah sepanjang 50 mm.

Untuk informasi tentang Jasa Inspeksi,Pengujian, Audit, Analisis dan Desain Struktur (Gedung, Dermaga, Jembatan, Bendungan, Tanki dan lainnya) silahkan hubungi:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531
Mobile: 081291442210
Whatsapp Bussines: 0811 888 9409 or click this link: https://linktr.ee/hesa.lc

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Nondestructive Test Dermaga Ereke Buton, 2015

Assessment, Hesa Projects·April 19, 2017September 20, 2019

Pengujian dengan metode uji tidak merusak, Nondestructive Test Dermaga Ereke Buton dilakukan untuk melihat performa dari dermaga yang ada di ereke buton ini.

Metode pengujian yang diterapkan pada proyek uji tanpa rusak Dermaga Ereke Buton antara lain adalah:

dari hasil pengujian selanjutnya akan dijadikan input data untuk analisis struktur dermaga, yang pada akhirnya dibuatkan sebuah laporan tentang kelayakan teknis dermaga.

Berikut Dokumentasi Nondestructive Test Dermaga Ereke Buton, 2015 :

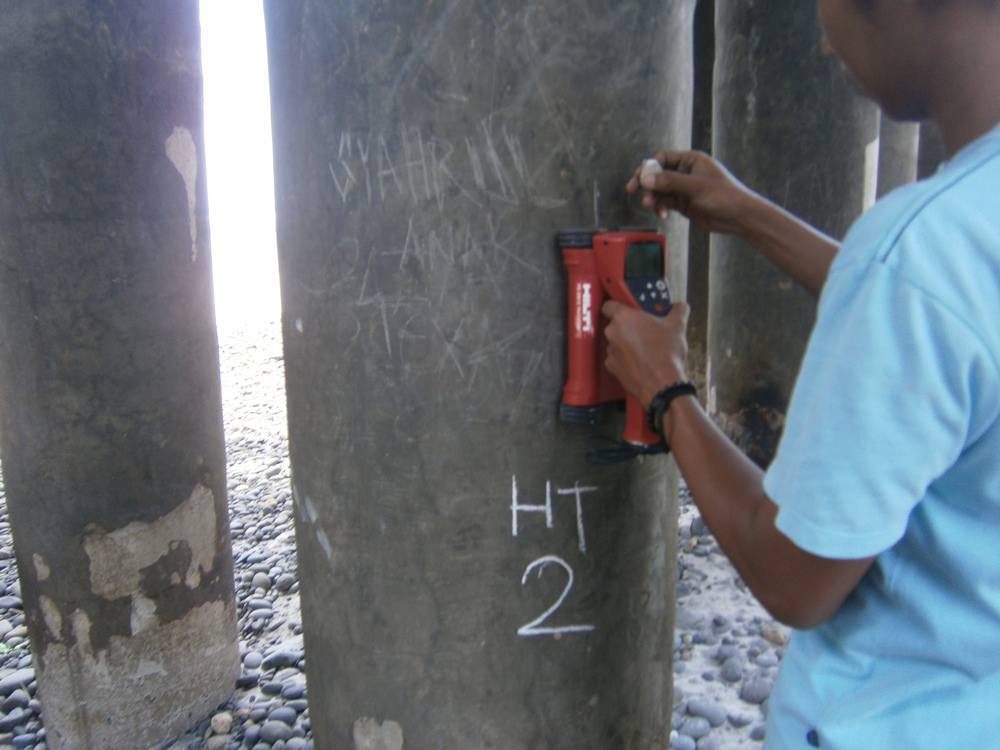

Nondestructive Test Dermaga Ereke Buton, 2015 1 — Re-bar Scan/ Cover meter test, untuk mengetahui diameter tulangan baja dalam beton, jumlah dan jarak antar tulangan dan tebal selimut beton — at Dermaga Ereke Kulisusu Buton Utara.

Nondestructive Test Dermaga Ereke Buton, 2015 2 — Concrete Hammer Test, untuk mengetahui mutu beton — Dermaga Ereke Kulisusu Buton Utara.

Re-bar Scan/ Cover meter test, untuk mengetahui diameter tulangan baja dalam beton, jumlah dan jarak antar tulangan dan tebal selimut beton — w at Dermaga Ereke Kulisusu Buton Utara.

Nondestructive Test Dermaga Ereke Buton, 2015 4 — Core Drill, melakukan pengeboran untuk mengambil sample beton yang selanjutnya dilakukan uji tekan pada laboratorium untuk mengetahui kuat tekan beton — at Dermaga Ereke Kulisusu Buton Utara.

Proses pengambilan sample beton setelah pengeboran selesai — at Dermaga Ereke Kulisusu Buton Utara.

Untuk kebutuhan Survey, Pengujian, Analisis Geoteknik dan struktur baik itu Pengujian Non Destructive Test maupun Destructive Test, silahkan hubungi:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531

Atau tinggalkan pesan dibawah ini:

Tinggalkan Pesan

Pipe Stress Analysis Tanjung Priok Jakarta

Assessment, Hesa Projects·February 24, 2015April 26, 2018

proyek pengujian pipa; Pipe Stress Analysis ORF PHE ONWJ Tanjung Priok

Klien: PT. Enerkon – PT. LKI JO – PHE ONWJ
Lokasi : Jakarta
Periode: September – Oktober 2014
