Investigation

Kategori Investigation mendokumentasikan berbagai proyek investigasi teknis yang dijalankan oleh Hesa Laras Cemerlang untuk memperoleh data kondisi eksisting struktur dan subsistem pendukungnya. Pekerjaan ini melibatkan pemeriksaan struktural, pengujian material, dan survei lapangan untuk mengidentifikasi kondisi aktual bangunan, tanah, atau infrastruktur lain sebagai dasar keputusan teknik lanjutan.

Ruang lingkup investigasi meliputi aktivitas seperti core drilling, rebar scan, hammer test, ultrasonic pulse velocity test, sondir tanah, dan topography survey, disesuaikan dengan konteks teknis kebutuhan setiap proyek. Contoh proyeknya mencakup pengujian struktur jetty di Cilegon Plant, penyelidikan tanah untuk konstruksi rel kereta cepat, dan monitor kondisi beton di berbagai lokasi industri dan utilitas. Arsip ini memberi gambaran kesinambungan pendekatan teknis yang digunakan Hesa dalam menjalankan investigasi engineering secara sistematis dan terdokumentasi.

Infrared Thermograph Pengecekan Kebocoran Gedung Koica Indonesia

Infrared Thermograph Pengecekan Kebocoran Gedung Koica Indonesia

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
“Advanced Infrared Thermography: Building Leakage & Thermal Anomaly Detection”
Nama Pekerjaan Infrared Thermograph Pengecekan Kebocoran Gedung Koica Indonesia
Waktu September 2025
Klien PT Muns Cipta Bangun
Lokasi DKI Jakarta
Objektif Teknis Mengidentifikasi dan melokalisasi sumber kebocoran serta pola rembesan pada struktur Gedung Koica Indonesia. Pengujian ini bertujuan untuk memberikan data visual termal yang akurat bagi PT Muns Cipta Bangun sebagai dasar penentuan langkah perbaikan kedap air (waterproofing) yang tepat sasaran.
Ruang Lingkup
Kategori Pengujian Metodologi Lapangan Output Deliverables
Thermal Imaging Infrared Thermograph (ASTM E1186) Peta sebaran rembesan & titik bocor.
Catatan Engineering HESA
Pelaksanaan inspeksi termal pada Gedung Koica Indonesia dilakukan untuk mendeteksi evaporative cooling yang terjadi pada area lembap. Perbedaan gradien suhu yang tertangkap pada citra inframerah memberikan indikasi jalur kapilaritas air di dalam dinding. Metode ini sangat krusial dalam menentukan titik injeksi atau aplikasi membran waterproofing yang efisien bagi PT Muns Cipta Bangun, sehingga meminimalisir biaya perbaikan yang tidak terarah akibat kegagalan identifikasi sumber kebocoran primer.

Infrared Thermograph: Forensik Kebocoran Gedung Berbasis Anomali Termal

Identifikasi kebocoran pada gedung bertingkat seringkali terkendala oleh jalur air yang tidak terlihat secara kasat mata. Melalui teknologi Infrared Thermograph, akan mendapatkan visualisasi profil suhu permukaan struktur untuk menemukan area dengan kadar air tinggi yang tersembunyi di balik finishing arsitektural. Investigasi ini merujuk pada standar ASTM guna menjamin akurasi interpretasi data visual termal sebelum tindakan korektif dilakukan pada struktur Gedung Koica Indonesia.

Metodologi Execution Protocol

01. Thermal Scanning & Environment Setup

Melakukan kalibrasi emisi alat terhadap material bangunan dan pemindaian area terdampak guna menangkap perbedaan suhu permukaan yang merepresentasikan pola rembesan air.

02. Localization of Leakage Source

Menganalisis anomali termal pada sambungan struktur dan area basah untuk melokalisasi titik penetrasi air primer yang menyebabkan kerusakan pada interior gedung.

03. Technical Reporting & Analysis

Penyusunan laporan komprehensif yang menyajikan perbandingan citra visual dan termal sebagai dasar rekomendasi perbaikan sistem kedap air bagi pihak kontraktor.

Dokumentasi Teknis Termografi Gedung

Hasil pemindaian termal lapangan pada Gedung Koica Indonesia untuk identifikasi rembesan air pada elemen struktur.

Identifikasi Rembesan pada Sambungan Struktur

Melakukan pemindaian termal menggunakan Kamera Inframerah Resolusi Tinggi guna mendeteksi sebaran kelembapan pada sambungan dinding dan pelat beton.

Lokalisasi Titik Bocor Elemen Langit-langit

Melakukan pemetaan anomali suhu menggunakan Thermal Imager guna melokalisasi sumber kebocoran dari area atas yang merembes melalui celah instalasi.

Spesialis Termografi & Forensik Bangunan

Audit kebocoran gedung menggunakan metode termografi inframerah merupakan standar teknis untuk memastikan akurasi perbaikan struktur tanpa tindakan destruktif yang masif. PT Hesa Laras Cemerlang menyediakan jasa pengecekan kebocoran profesional guna menjaga integritas struktur dan nilai aset bangunan Anda melalui investigasi berbasis sains.

PT Hesa Laras Cemerlang

Structural Engineering & Forensic Specialist

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Kebocoran Gedung

Seismic Shock Test Tanggul Laut Ancol

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Deep Foundation Integrity & Marine Structure Assessment – 2026
“Precision Sonic Integrity Testing for Coastal Defense and Jetty Infrastructure.”
Nama Pekerjaan Seismic Shock Test Tanggul Laut Ancol
Waktu September 2025
Klien PT Bluesoil Inovasi Geoteknik
Lokasi Tanggul Laut Kawasan Ancol, Jakarta Utara
Tujuan Pekerjaan Melakukan verifikasi keutuhan (integrity) tiang pancang pada struktur tanggul laut guna mendeteksi potensi cacat beton, penyempitan dimensi (necking), atau keretakan yang dapat mereduksi kapasitas dukung fondasi di zona pesisir.
Ruang Lingkup Pekerjaan
  • Low Strain Dynamic Testing: Pelaksanaan Seismic Shock Test pada titik tiang eksisting.
  • Signal Analysis: Interpretasi gelombang pantul (reflectogram) untuk penentuan panjang tiang aktual.
  • Integrity Categorization: Klasifikasi kondisi tiang berdasarkan keutuhan penampang beton.
  • Reporting: Penyusunan laporan teknis  SST
Catatan Engineering HESA
Fondasi di area jetty dan tanggul laut terekspos secara konstan pada siklus pasang surut dan beban lateral gelombang. Seismic Shock Test menggunakan prinsip perambatan gelombang sonik satu dimensi. HESA menerapkan sensor akselerometer sensitivitas tinggi untuk menangkap anomali gelombang yang merepresentasikan diskontinuitas material. Pada proyek Ancol ini, validasi keutuhan tiang menjadi krusial untuk memastikan bahwa sistem tanggul laut mampu menahan beban hidrostatis dan abrasi jangka panjang tanpa risiko kegagalan fondasi bawah air yang sulit dideteksi secara visual.

Otoritas Teknis: Deteksi Dini Kerusakan Fondasi pada Struktur Kelautan

Integritas tiang pada struktur coastal engineering memiliki kompleksitas tinggi karena pengaruh lingkungan korosif dan potensi gerusan (scouring). Mengacu pada standar ASTM D5882, prosedur Seismic Shock Test dilakukan untuk memvalidasi kualitas beton paska konstruksi atau mengevaluasi kondisi tiang eksisting. Analisis respon impedansi akustik yang dilakukan oleh tim HESA memungkinkan identifikasi area retak atau sambungan tiang yang tidak sempurna. Dengan keahlian dalam interpretasi velocity-time record, kami menyediakan parameter data mengenai status kelaikan fondasi tanggul, sehingga menjadi dasar pertimbangan teknis dalam mengambil langkah preventif sebelum terjadi degradasi struktural yang lebih masif.”

Metodologi & Alur Kerja Pelaksanaan

01. Head Pile Preparation

Pembersihan dan penghalusan permukaan kepala tiang pancang untuk memastikan kontak sensor akselerometer yang sempurna dan meminimalisir gangguan sinyal (noise).

02. Seismic Impactor Execution

Pemberian eksitasi berupa pukulan palu ringan pada kepala tiang untuk menghasilkan gelombang tekan longitudinal yang merambat ke ujung bawah tiang (*toe*).

03. Signal Acquisition & Filtering

Perekaman data pantulan gelombang secara digital melalui perangkat PIT-Collector, dilanjutkan dengan proses filtrasi sinyal untuk mempertajam deteksi pantulan toe tiang.

04. Integrity Categorization & Final Report

Evaluasi data untuk menentukan kategori keutuhan tiang (Category AA hingga AB/B) dan penyusunan laporan rekomendasi teknis untuk klien.

Dokumentasi Teknis Seismic Shock Test

Investigasi forensik keutuhan tiang tunggal (*Seismic Shock Test*) pada Tanggul Laut Ancol proyek NCICD dilakukan secara sistematis. Rangkaian pengujian sonik ini mendeteksi profil diskontinuitas bawah laut guna menjamin kontinuitas material beton tiang fondasi yang tertanam di lingkungan pesisir korosif.

Pengujian Spun Pile NCICD

Melakukan pemindaian Rambatan Gelombang sonik pada fondasi spun pile NCICD menggunakan Pile Integrity Tester (PIT) guna meng kualifikasi kontinuitas material di bawah dasar laut.

Site Infrastruktur NCICD pesisir

Mengidentifikasi segmen tiang pancang spun pile NCICD pesisir di area kerja tanggul laut untuk pemetaan zona kritis yang memerlukan verifikasi teknis SST.

Akuisisi Sinyal Digital PIT

Melakukan monitoring sinyal digital dan verifikasi kurva waktu-kecepatan gelombang menggunakan High-Resolution Accelerometer guna analisis profil keutuhan tiang pancang.

Shock Induction & Data Acquisition

Pelaksanaan induksi kejut sonik terkontrol dan akuisisi Rambatan Gelombang sonik in-situ menggunakan Pile Integrity Tester (PIT) untuk kualifikasi kontinuitas tiang bawah tanah.

Kondisi Kontak Sensor SST

Melakukan pembersihan kepala tiang dan verifikasi kontak Rambatan Gelombang sonik in-situ menggunakan bonding agent & sensor Pile Integrity Tester (PIT) guna menjamin sinyal diagnostik optimal.

Struktur Tanggul Laut Ancol

Melakukan inspeksi visual area struktur spun pile Ancol kritis pesisir menggunakan Pile Integrity Tester (PIT) guna mengidentifikasi gejala diskontinuitas material bawah air.

Analisis Sinyal PIT In-Situ pesisir

Melakukan verifikasi kurva waktu-kecepatan dan akuisisi sinyal Rambatan Gelombang sonik in-situ pesisir menggunakan sensor akselerometer Pile Integrity Tester (PIT) untuk kualifikasi integritas tiang.

Final Review Sinyal Integrasi NCICD

Melakukan validasi kurva waktu-kecepatan sinyal integrasi NCICD eksisting pasca-shock menggunakan software diagnostik sonik Pile Integrity Tester (PIT) guna interpretasi status kontinuitas material beton.

Ahli Uji Integritas Fondasi Dalam & Struktur Dermaga

Memastikan integritas fondasi di bawah permukaan tanah atau air memerlukan teknologi deteksi yang presisi. PT Hesa Laras Cemerlang menyediakan layanan Seismic Shock Test (PIT) dan PDA Test yang didukung oleh tenaga ahli bersertifikasi nasional. Kami berkomitmen memberikan akurasi data untuk proyek tanggul laut, jetty, dan jembatan guna mendukung keberlanjutan infrastruktur strategis di seluruh Indonesia.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Pile Integrity Test & Fondasi Dermaga (HESA)

Penyelidikan Geoteknik: Sondir Rumah Dinas DJSPSK (Kemenkeu RI)

Penyelidikan Geoteknik: Sondir Rumah Dinas DJSPSK (Kemenkeu RI)

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
“Soil Investigation Services: Cone Penetration Testing (CPT) according to SNI 2827:2008”
Nama Pekerjaan Jasa Penyelidikan Tanah Sondir Rumah Dinas DJSPSK
Waktu September 2025
Klien Direktorat Jenderal Stabilitas dan Pengembangan Sektor Keuangan, Kemenkeu RI
Lokasi Jl. Prapanca Raya No. 73, Jakarta Selatan
Objektif Teknis Mendapatkan data stratigrafi tanah dan nilai perlawanan penetrasi konus di lokasi Rumah Dinas DJSPSK. Pengujian ini bertujuan untuk menyediakan dokumentasi data tanah yang akurat guna memenuhi kebutuhan dasar teknis perencanaan pembangunan atau renovasi gedung sesuai dengan standar SNI 2827:2008.
Ruang Lingkup
Kategori Investigasi Metodologi Lapangan Output Deliverables
Geotechnical In-situ Test Cone Penetration Test (Sondir) SNI 2827:2008 Profil qc dan fs terhadap kedalaman.
Reporting Technical Report Compilation Laporan hasil penyelidikan tanah komprehensif.
Catatan Field Engineer
Pelaksanaan penyelidikan tanah di Rumah Dinas DJSPSK dilakukan secara taktis menggunakan alat sondir mekanis kapasitas 2 ton mengacu pada prosedur SNI 2827:2008. Pengujian dihentikan setelah mencapai perlawanan konus (qc) minimal 150 kg/cm² atau kedalaman penetrasi maksimum alat, guna memastikan titik jenuh tanah keras telah teridentifikasi secara akurat. Data qc dan fs yang terekam secara kontinu per 20 cm menjadi parameter fundamental untuk menghitung kapasitas daya dukung fondasi dangkal maupun dalam pada fase perencanaan teknis bangunan. Seluruh data mentah dan profil stratigrafi tanah dikompilasi ke dalam laporan teknis sebagai deliverables utama pekerjaan ini.

Sondir Rumah Dinas DJSPSK: Pemetaan Profil Tanah Keras

Integritas struktur bangunan sangat bergantung pada akurasi data karakteristik tanah di lokasi Rumah Dinas DJSPSK. Tim Field Engineer HESA melaksanakan pengujian in-situ taktis menggunakan metode penetrasi konus (sondir) untuk memetakan konsistensi tanah keras secara mendalam. Investigasi ini mutlak diperlukan untuk mengkuantifikasi nilai perlawanan konus dan hambatan pelekat, guna memberikan parameter geoteknik primer sebagai basis perencanaan fondasi yang aman, efisien, dan patuh terhadap standar SNI 2827:2008.

METODOLOGI EXECUTION PROTOCOL

01. Site Preparation & Boring Point Marking

Identifikasi lokasi pengujian berdasarkan site plan bangunan. Persiapan mencakup pemasangan angkur mesin sondir guna menjamin stabilitas alat saat melakukan penetrasi statis di titik yang telah ditentukan.

02. Static Penetration & Data Acquisition

Penekanan pipa sondir menggunakan sistem hidrolik dengan kecepatan konstan. Pembacaan nilai perlawanan pada manometer dilakukan secara periodik untuk menangkap variasi resistensi tanah terhadap ujung konus dan selimut geser.

03. Termination & Graph Compilation

Pengujian dihentikan saat manometer mencapai kapasitas maksimal (tanah keras) atau mencapai kedalaman rencana. Data lapangan diolah menjadi grafik hubungan kedalaman vs perlawanan konus sebagai luaran utama untuk diserahkan kepada pihak Kemenkeu RI.

Dokumentasi Pengujian Geoteknik Sondir

Pelaksanaan investigasi tanah statis (DCPT) pada area Rumah Dinas BKF guna menentukan parameter daya dukung tanah fondasi dan kedalaman lapisan tanah keras.

Toolbox Meeting Lapangan

Koordinasi teknis tim geoteknik mengenai prosedur K3 dan metode kerja sondir berdasarkan standar ASTM D3441 sebelum memulai operasional.

Setup Instrumen & Anchoring

Pemasangan angkur spiral dan penyetelan vertikalitas rangka mesin sondir guna menjaga stabilitas alat saat menerima tekanan vertikal maksimum.

Kalibrasi Manometer

Penyetelan manometer tekanan tinggi dan rendah pada sistem hidrolik sondir untuk memastikan validitas pembacaan data beban pada setiap interval kedalaman 20 cm.

Proses Penetrasi Konis (Sondir)

Pengujian penetrasi statis menggunakan pesawat sondir kapasitas 2.5 ton guna memperoleh data perlawanan konus (qc) dan hambatan pelekat (fs) secara kontinu.

Supervisi & Joint Inspection

Verifikasi lapangan bersama pihak klien untuk memastikan titik pengujian telah sesuai dengan rencana grid penyelidikan tanah yang ditetapkan.

Spesialis Penyelidikan Tanah & Geoteknik

Kepastian data tanah keras adalah kunci keamanan investasi properti jangka panjang. PT Hesa Laras Cemerlang menghadirkan audit geoteknik independen yang akurat untuk memberikan profil kesehatan tanah di Rumah Dinas DJSPSK, mendukung perencanaan fondasi yang patuh terhadap standar teknis SNI bangunan gedung.

PT Hesa Laras Cemerlang

Struktural & Forensic Engineering Specialist

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Penyelidikan Tanah & Geoteknik

Pemetaan Tulangan Beton Lantai Kantor PT PNM: Hilti PS 1000 X-Scan

Pemetaan Tulangan Beton Lantai Kantor PT PNM: Hilti PS 1000 X-Scan

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
“Non-Destructive Rebar Scanning & Concrete Cover Verification”
Nama Pekerjaan Pekerjaan Rebar Scan Lantai Kantor PT PNM
Waktu September 2025
Klien PT Danakar
Lokasi DKI Jakarta
Objektif Teknis Melakukan verifikasi konfigurasi tulangan terpasang (as-built) pada pelat lantai kantor PT PNM menggunakan teknologi radar. Investigasi non-destruktif ini bertujuan untuk mendeteksi posisi, jarak antar tulangan (spacing), dan ketebalan selimut beton (concrete cover) guna memastikan kesesuaian dengan gambar rencana selama proses konstruksi oleh PT Danakar.
Ruang Lingkup
Kategori Investigasi Metodologi Spesifik Output Strategis
NDT Scanning Ground Penetrating Radar (GPR) Visualisasi 3D layout penulangan lantai.
Quality Control As-built Verification Validasi jarak tulangan dan selimut beton.
Catatan Engineering HESA
Sebagai partner teknis PT Danakar, HESA menerapkan prosedur pemindaian menggunakan Hilti PS 1000 X-Scan yang memiliki kemampuan penetrasi radar hingga kedalaman 300mm. Penggunaan teknologi GPR ini sangat krusial pada fase konstruksi lanjutan untuk menghindari kerusakan tulangan utama saat pemasangan utilitas atau pengeboran angkur. Data hasil pindaian diolah untuk menghasilkan citra 3D yang akurat mengenai layout penulangan in-situ, sehingga deviasi antara rencana dan aktual dapat diidentifikasi secara dini guna menjaga integritas struktural pelat lantai gedung PT PNM.

Rebar Scan 3D Lantai Kantor PT PNM: Validasi Konstruksi Danakar

Pekerjaan Pemetaan Tulangan Beton Lantai Kantor PT PNM merupakan bagian dari kendali mutu ketat yang diterapkan oleh PT Danakar. Dengan memanfaatkan teknologi radar canggih, tim engineer HESA memetakan jaringan besi tulangan di dalam beton tanpa melakukan perusakan sedikitpun. Investigasi ini memberikan kepastian teknis bagi manajemen proyek mengenai ketebalan selimut beton dan kerapatan tulangan, yang merupakan parameter fundamental dalam menjamin kapasitas beban serta durabilitas struktur gedung terhadap korosi tulangan.

Metodologi Execution Protocol

01. Site Preparation & Toolbox Meeting

Koordinasi teknis tim lapangan bersama PT Danakar untuk menentukan grid pemindaian pada area pelat lantai serta memastikan prosedur K3 selama aktivitas di area konstruksi aktif.

02. 3D Radar Scanning Operation

Pelaksanaan pemindaian area pelat lantai menggunakan sensor radar penetrasi tanah untuk menangkap sinyal pantulan dari besi tulangan utama maupun tulangan sengkang.

03. Data Visualization & Reporting

Pengolahan data mentah pindaian ke dalam perangkat lunak analisis untuk menghasilkan visualisasi penampang tulangan dan verifikasi ketebalan selimut beton.

Dokumentasi Teknis Rebar Scan Hilti PS 1000

Investigasi struktur pada pelat lantai kantor PT PNM dilaksanakan dengan ketelitian tinggi menggunakan instrumen radar tercanggih guna menjamin validitas data as-built penulangan konstruksi Danakar.

Koordinasi K3 dan Teknis Lapangan

Pelaksanaan toolbox meeting bersama tim PT Danakar menggunakan dokumen prosedur kerja untuk memastikan zona pemindaian pada pelat lantai telah bersih dan siap untuk aktivitas radar.

Pemindaian Radar Penetrasi Tanah

Pengoperasian alat Ground Penetrating Radar Hilti PS 1000 pada permukaan pelat lantai beton guna mendeteksi posisi tulangan secara real-time melalui gelombang elektromagnetik.

Akuisisi Data Penulangan 3D

Pengambilan data pindaian grid menggunakan scanner PS 1000 untuk mendapatkan visualisasi penampang tulangan lantai guna pengecekan jarak antar besi tulangan utama.

Verifikasi Kedalaman Selimut Beton

Pembacaan hasil pindaian pada layar monitor alat untuk mendata nilai ketebalan concrete cover guna memastikan perlindungan tulangan terhadap risiko oksidasi sesuai spesifikasi.

Spesialis NDT & Structural Integrity Partner

Akurasi data penulangan in-situ adalah fondasi keamanan konstruksi modern. PT Hesa Laras Cemerlang sebagai partner strategis menghadirkan teknologi GPR tercanggih untuk mendukung kontrol kualitas pembangunan aset industri Anda secara presisi dan terukur.

PT Hesa Laras Cemerlang

Structural Engineering & Forensic Specialist

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Rebar Scan & GPR Expert

Investigasi Mutu Beton Coredrill Warehouse Aspex Kumbong

Investigasi Mutu Beton Coredrill Warehouse Aspex Kumbong

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
“Verification of Concrete Compressive Strength via Core Drill Method”
Nama Pekerjaan Pekerjaan Coredrill di Warehouse PT Aspex Kumbong
Waktu Agustus 2025
Klien PT Bogor Servicia Integra
Lokasi Cileungsi, Bogor, Jawa Barat
Objektif Teknis Pengambilan sampel fisik material beton elemen struktural melalui metode destructive testing, untuk mendapatkan nilai kuat tekan aktual (in-situ) yang akan divalidasi di laboratorium.
Ruang Lingkup
Kategori Investigasi Metodologi Spesifik Output Strategis
Destructive Test Concrete Core Drill (ASTM C42) Pengambilan sampel silinder untuk uji tekan absolut.
Lab Analysis Crushing Test & Correction Factor Laporan mutu beton aktual pasca-konversi rasio L/D.
Catatan Engineering HESA
Pelaksanaan Core Drill di area warehouse mengikuti prosedur ASTM C42 guna menjamin integritas sampel. Titik pengambilan dipilih secara strategis pada zona yang tidak memutus tulangan utama (berdasarkan hasil rebar scanning awal). Pasca ekstraksi, lubang bor segera ditutup menggunakan material high-strength non-shrink grout untuk mengembalikan kontinuitas pelat lantai. Analisis mutu beton didasarkan pada hasil uji tekan laboratorium yang dikoreksi terhadap diameter sampel dan arah pengeboran guna mendapatkan nilai kuat tekan karakteristik yang akurat.

Mutu Beton Warehouse PT Aspex Kumbong

PT Hesa Laras Cemerlang bertindak sebagai mitra teknis PT Bogor Servicia Integra dalam penyediaan data primer mutu beton. Investigasi ini fokus pada ekstraksi sampel silinder beton in-situ guna mendapatkan nilai kuat tekan aktual (MPa). Data tersebut merupakan parameter fundamental yang diperlukan klien untuk perhitungan desain arsitektur dan perencanaan struktur renovasi warehouse agar sesuai dengan kapasitas beban yang direncanakan.

01. Site Clearance & Safety Induction

Briefing K3 untuk area industri aktif dan verifikasi izin kerja. Pemindaian area bor dilakukan guna memastikan tidak ada utilitas tertanam yang terpotong saat proses ekstraksi berlangsung.

02. Core Drilling & Sampling

Ekstraksi beton menggunakan Diamond Core Drill Machine dengan diameter mata bor sesuai standar laboratorium. Kedalaman pengeboran dikontrol untuk mendapatkan sampel silinder yang representatif terhadap ketebalan pelat lantai gudang.

03. Restorasi Elemen Struktur

Pembersihan lubang dari sisa lumpur beton. Lubang uji segera diisi dengan Non-shrink Grout untuk mencegah diskontinuitas pada pelat lantai dan memastikan area kembali dapat dilalui beban operasional.

Dokumentasi Teknis Core Drill

Rangkaian pekerjaan ekstraksi sampel dan pemulihan area pada Warehouse PT Aspex Kumbong dilakukan dengan standar K3 dan teknis forensik sipil yang ketat.

Toolbox Meeting Prosedur Kerja

Pelaksanaan koordinasi lapangan sebelum aktivitas inti menggunakan dokumen JSA guna memastikan akurasi titik pengambilan sampel dan keselamatan personil di area operasional warehouse.

Restorasi Area Pasca Ekstraksi

Pengaplikasian material perbaikan khusus beton menggunakan semen non-shrink grout guna menutup lubang bekas bor agar lantai gudang kembali rata dan siap menerima beban operasional.

Identifikasi Lokasi Pengeboran

Pemeriksaan visual permukaan pelat lantai warehouse untuk menentukan zona pengambilan sampel silinder yang representatif terhadap kualitas beton secara keseluruhan di area gudang.

Spesialis Forensik Struktur & Quality Control

Data kuat tekan beton yang akurat adalah kunci utama dalam menentukan kebijakan pemeliharaan aset industri. PT Hesa Laras Cemerlang menghadirkan audit material independen yang presisi guna mendukung keamanan operasional dan efisiensi manajemen fasilitas di Warehouse Anda.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Mutu Beton & Coredrill

Investigasi Forensik Struktur: Underpass HD Simpang Harmoni

Investigasi Forensik Struktur: Underpass HD Simpang Harmoni

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
“Concrete Testing Services: Core Drill, Compression Test & UPVT”
Nama Pekerjaan Pekerjaan Core Drill, Tes Tekan Beton dan UPVT Struktur Underpass HD Simpang Harmoni
Waktu Agustus 2025
Klien PT Borneo Indobara
Lokasi Tambang Girimulya PT BIB, Mangkalapi, Kalimantan Selatan
Objektif Teknis Melakukan serangkaian pengujian teknis pada struktur underpass guna mendapatkan data mutu beton aktual. Pekerjaan ini mencakup pengambilan sampel beton inti, pengujian kuat tekan hancur di laboratorium, serta pemetaan kecepatan rambat gelombang ultrasonik untuk mendata kualitas material beton pada struktur eksisting.
Ruang Lingkup
Jenis Pengujian Metodologi Lapangan Output Deliverables
Destructive Test Core Drill & Compression Test Data nilai kuat tekan hancur beton.
Non-Destructive Test Ultrasonic Pulse Velocity (UPVT) Data kecepatan rambat gelombang beton.
Catatan Lapangan
Pelaksanaan pengambilan sampel core drill dan pengujian UPVT pada struktur underpass dilakukan mengacu pada standar ASTM C42 dan ASTM C597. Pengujian UPVT digunakan untuk mengukur waktu tempuh gelombang ultrasonik melalui media beton, sedangkan core drill dilakukan untuk mendapatkan spesimen silinder. Seluruh data hasil pengujian lapangan dan laboratorium disatukan dalam laporan hasil pengujian mutu beton sebagai output utama pekerjaan ini.

Pengujian Mutu Beton Underpass HD Simpang Harmoni

Pelaksanaan pengujian struktur pada Underpass HD Simpang Harmoni bertujuan untuk menyediakan data mutu beton yang akurat bagi PT Borneo Indobara. Pengambilan data lapangan menggunakan metode Ultrasonic Pulse Velocity Test dan Concrete Core Drill dilakukan secara sistematis pada elemen struktur yang ditentukan. Hasil akhir dari rangkaian pekerjaan ini adalah laporan komprehensif yang menyajikan nilai kuat tekan beton dan data homogenitas material berdasarkan hasil uji hancur laboratorium dan transmisi gelombang ultrasonik.

METODOLOGI EXECUTION PROTOCOL

01. Penentuan Titik & Surface Cleaning

Koordinasi area kerja dengan pihak HSE tambang. Pembersihan permukaan beton dari residu debu dan kotoran dilakukan untuk menjamin kontak akustik transduser UPVT dan memastikan posisi mata bor core drill tidak mengenai tulangan utama.

02. Data Acquisition (UPVT & Core Drill)

Pelaksanaan pengujian UPVT untuk mencatat waktu rambat gelombang ultrasonik. Dilanjutkan dengan penetrasi mata bor intan untuk mengekstraksi sampel silinder beton. Seluruh data lapangan dicatat dalam log-book teknis untuk validasi di tahap pengujian laboratorium.

03. Restorasi Titik Uji & Handling Sampel

Pengisian lubang bor menggunakan material High-strength Non-shrink Grout guna menjaga kontinuitas penampang beton. Sampel silinder diberi label identitas koordinat dan diamankan untuk proses transportasi menuju laboratorium uji tekan.

Dokumentasi Pengujian Lapangan

Dokumentasi teknis pengambilan sampel beton dan pengujian ultrasonik pada Underpass HD Simpang Harmoni.

Pengujian Ultrasonic Pulse Velocity

Melakukan pemindaian beton menggunakan transducer UPVT untuk mendapatkan data kecepatan rambat gelombang ultrasonik pada dinding underpass.

Ekstraksi Sampel Core Drill

Melakukan pengeboran beton menggunakan mesin diamond core drill guna mengambil spesimen silinder beton untuk pengujian kuat tekan.

Pengukuran Transit Time Beton

Mengoperasikan alat UPVT digital pada titik pengujian guna mencatat data waktu tempuh gelombang sebagai parameter kualitas beton.

Identifikasi Fisik Spesimen Beton

Melakukan pengukuran dimensi sampel core drill menggunakan jangka sorong untuk memperoleh data geometri spesimen sebelum uji laboratorium.

Layanan Pengujian Mutu Beton Struktur

PT Hesa Laras Cemerlang menyediakan jasa pengujian teknis material beton menggunakan metode coredrill dan UPVT secara profesional. Kami fokus pada penyajian data hasil uji yang akurat dan objektif guna mendukung kebutuhan dokumentasi teknis dan laporan mutu beton pada berbagai jenis infrastruktur bangunan.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Pengujian Mutu Beton

Rebar Scan Gedung GoMandor Nusa Dua Bali

Rebar Scan Gedung GoMandor Nusa Dua Bali

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Audit & Forensic Engineering Specialist – 2026
“Rebar Scanning Investigation & Structural Mapping for Nusa Dua Office Project”
Nama Pekerjaan Uji Rebar Scan Gedung GoMandor Nusa Dua
Waktu Juni 2025
Klien Go Mandor
Objektif Teknis Melakukan pemindaian elektromagnetik 2D pada elemen struktur utama untuk memverifikasi jumlah, diameter, dan jarak tulangan baja. Data ini digunakan sebagai rujukan validasi kapasitas dukung struktur gedung eksisting terhadap beban fungsi kantor baru.
Ruang Lingkup
Kategori Jenis Pekerjaan Output Strategis
NDT Rebar Investigation Rebar Scan 2D Mapping Pemetaan konfigurasi tulangan dan ketebalan selimut beton eksisting.
Technical Reporting Laporan Hasil Uji Rebar Data deliverable untuk keperluan alih fungsi dan renovasi bangunan.
Catatan Engineering HESA
Alih fungsi gedung dari hunian atau fasilitas umum menjadi area perkantoran di Nusa Dua memicu perubahan signfikan pada beban hidup dan beban mati tambahan. Investigasi ini mengikuti standar BS 1881-204 guna memastikan data sebaran baja tulangan memiliki tingkat presisi tinggi. Verifikasi ketebalan selimut beton dilakukan untuk menjamin proteksi baja tulangan terhadap lingkungan korosif area pesisir Bali.

Verifikasi Tulangan Gedung Eksisting: Audit Teknis Alih Fungsi Nusa Dua

Proyek renovasi Gedung GoMandor menuntut kepastian data struktur internal sebelum dilakukan penyesuaian desain arsitektural. Pengumpulan data koordinat penulangan pada elemen balok dan kolom menjadi prioritas utama guna memastikan struktur mampu memikul beban perkantoran yang direncanakan. PT Hesa Laras Cemerlang menjalankan investigasi non-destruktif untuk memetakan distribusi baja tulangan tanpa mengganggu integritas beton eksisting.

Pemindaian Elektromagnetik untuk Akurasi Retrofitting

Data hasil Rebar Scan 2D memberikan visualisasi real-time mengenai kepadatan baja di dalam beton. Melalui parameter diameter dan jarak antar tulangan yang diverifikasi di lapangan, tim perencana struktur dapat menentukan kebutuhan perkuatan struktural secara spesifik. Langkah ini krusial dalam memitigasi risiko kegagalan struktur akibat penambahan beban mati tambahan pada fase renovasi operasional kantor.

Dokumentasi Teknis Investigasi Rebar

Pelaksanaan pemindaian pada elemen struktur Gedung GoMandor dilakukan secara sistematis pada area kritis. Seluruh rangkaian pekerjaan di lapangan mengikuti protokol audit struktur guna menghasilkan laporan verifikasi tulangan yang valid bagi tim perencana.

Koordinasi Teknis dan Toolbox Meeting Lapangan

Briefing prosedur keselamatan kerja dan penentuan titik uji prioritas pada elemen kolom gedung untuk menjamin kelancaran investigasi NDT.

Pemindaian Tulangan Vertikal Kolom

Pemindaian elemen kolom menggunakan alat Rebar Scanner untuk memetakan jumlah tulangan utama dan sengkang baja di dalam struktur beton.

Deteksi Ketebalan Selimut Beton

Pengukuran kedalaman beton penutup menggunakan sensor elektromagnetik guna memverifikasi proteksi korosi pada baja tulangan eksisting.

Verifikasi Jarak Antar Sengkang

Pencatatan data spasi sengkang menggunakan alat pemindai baja untuk keperluan perhitungan kapasitas geser elemen struktural.

Investigasi Tulangan Balok Utama

Scanning area tumpuan balok dengan alat Rebar Scan 2D untuk mengidentifikasi densitas penulangan negatif pada struktur gedung.

Final Structural Mapping Site

Verifikasi menyeluruh terhadap titik pengetesan rebar sebagai basis penyusunan laporan penggambaran struktur bangunan eksisting.

Spesialis Audit Rebar & Forensic Struktur

Kepastian data penulangan adalah kunci keamanan dalam renovasi bangunan eksisting. PT Hesa Laras Cemerlang menyediakan audit teknis berbasis data primer guna memberikan fondasi yang kuat bagi tim perencana dalam menentukan langkah perkuatan atau alih fungsi gedung Anda secara aman.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Rebar & NDT Specialist

Uji NDT Pondasi Hot Oil Heater Pertamina Indramayu

Uji NDT Pondasi Hot Oil Heater Pertamina Indramayu

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
NDT Ultrasonic & Oil & Gas Infrastructure Specialist – 2026
“Ultrasonic Pulse Velocity & Pulse Echo Analysis for Hot Oil Heater Foundation”
Nama Pekerjaan Uji NDT Pondasi Hot Oil Heater Pertamina Indramayu
Waktu Juni 2025
Klien PT Tripatra Engineers and Constructors
Objektif Teknis Melakukan investigasi non-destruktif untuk mendeteksi kedalaman dan rambatan retak pada struktur beton pondasi Hot Oil Heater.
Ruang Lingkup
Bidang Investigasi & Desain Item Pekerjaan Spesifik Output Strategis
Crack Depth Measurement Ultrasonic Pulse Velocity Test (UPVT) Data kecepatan rambat gelombang dan kedalaman retak internal beton.
Internal Flaw Detection Pulse Echo Test Identifikasi anomali, delaminasi, dan diskontinuitas di dalam massa beton.
Catatan Engineering HESA
Paparan panas operasional tinggi (150°C – 350°C) pada unit Hot Oil Heater berpotensi memicu thermal stress yang mengakibatkan keretakan pada pedestal pondasi. Investigasi ini menggunakan standar ASTM C597 untuk validasi integritas beton melalui parameter kecepatan gelombang (velocity). Integrasi metode Pulse Echo memungkinkan tim mendeteksi cacat internal tanpa perlukaan pada struktur pondasi yang sedang beroperasi.

Urgensi Audit NDT: Investigasi Retak Pondasi Unit Thermal RDMP Balongan

Unit Hot Oil Heater pada kilang Pertamina Balongan merupakan komponen vital yang menuntut stabilitas pondasi mutlak untuk mendukung transfer panas suhu tinggi secara kontinu. Adanya indikasi keretakan pada area pondasi memicu urgensi investigasi lapangan guna memastikan retak tersebut tidak bersifat struktural yang dapat mengganggu sistem proteksi otomatis kilang. PT Hesa Laras Cemerlang ditugaskan untuk melakukan investigasi teknis spesifik guna memberikan data riil kondisi internal beton bagi Tripatra dan Pertamina.

Diagnosis Gelombang Ultrasonik dan Mitigasi Thermal Stress

Fokus pekerjaan dibatasi pada identifikasi karakteristik retak internal menggunakan gelombang ultrasonik untuk mendapatkan angka kedalaman yang presisi. Melalui korelasi data UPVT dan Pulse Echo, tim engineering dapat menentukan apakah keretakan terjadi akibat penyusutan permukaan atau telah menembus hingga ke area penulangan utama. Angka riil dari hasil audit ini menjadi rujukan kritis bagi engineer Tripatra dan Pertamina dalam menentukan langkah mitigasi operasional tanpa harus menghentikan proses pengolahan kilang secara total.

Metodologi Execution Protocol

01. Surface Preparation & Crack Mapping

Pembersihan permukaan kontak dan pemetaan awal jalur retak permukaan pada pedestal pondasi untuk menentukan titik transduser uji ultrasonik.

02. Ultrasonic Pulse Velocity & Pulse Echo Testing

Pengukuran kecepatan rambat gelombang melewati celah retak untuk menghitung kedalaman retak serta pendeteksian diskontinuitas internal beton menggunakan prinsip pantulan gelombang.

03. Technical Data Analysis & Final Reporting

Pengolahan data velocity lapangan menjadi profil visual keretakan internal sebagai dasar validasi kelayakan teknis pondasi bagi kontraktor utama.

Dokumentasi Teknis (Hot Oil Heater)

Pelaksanaan investigasi NDT pada area Hot Oil Heater dilakukan dengan presisi tinggi menggunakan perangkat ultrasonik mutakhir guna memvalidasi integritas pedestal pondasi. Seluruh tahapan pengujian merujuk pada protokol keselamatan kilang untuk menjamin akurasi data primer tanpa mengganggu kontinuitas operasional sistem thermal pada fasilitas Pertamina Indramayu.

Toolbox Meeting & Safety Briefing

Koordinasi teknis tim HESA bersama pengawas lapangan guna memastikan pemenuhan standar K3L kilang serta penentuan area kerja aman sebelum pengujian NDT dimulai.

Uji Rambat Gelombang Beton

Pengukuran kecepatan gelombang ultrasonik untuk mendeteksi integritas massa beton pada pedestal pondasi Heater guna memetakan densitas material secara in-situ.

Investigasi Kedalaman Retak

Penempatan transduser pada celah retak untuk menghitung waktu tempuh gelombang sebagai parameter teknis dalam menentukan kedalaman retak aktual pada struktur.

Deteksi Anomali Internal

Scanning area pondasi untuk mengidentifikasi keberadaan rongga atau delaminasi internal pada massa beton.

Mapping Jalur Retakan

Verifikasi detail area retakan untuk memastikan cakupan pengujian ultrasonik telah memenuhi seluruh zona kritis.

Final Site Monitoring

Pendokumentasian akhir seluruh zona yang diinvestigasi sebagai basis pelaporan bagi manajemen Tripatra.

Spesialis Forensik Struktur & DED Perkuatan

Investigasi keretakan pada infrastruktur energi kritis memerlukan presisi metodologi tanpa merusak aset eksisting. PT Hesa Laras Cemerlang menyediakan validasi data teknis berbasis gelombang ultrasonik guna memberikan kepastian kelaikan fungsi jangka panjang bagi operasional kilang nasional Anda.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Struktur & NDT Specialist

Soil Investigation dan Survey GPR IPA Pejompongan

Soil Investigation dan Survey GPR IPA Pejompongan

Hesa Projects, Investigation, Survey·
Logo HESA PT. HESA LARAS CEMERLANG
Geotechnical Investigation & Subsurface Utility Mapping – 2026
“Comprehensive Geotechnical & GPR Survey for Water Treatment Infrastructure Development.”
Nama Pekerjaan Soil Investigation dan Survey GPR IPA Pejompongan
Waktu Mei 2025
Klien PT. Air Bersih Jakarta
Lokasi IPA Pejompongan, Jakarta
Tujuan Pekerjaan Melakukan pengumpulan data geoteknik tambahan untuk mengakomodasi perluasan area desain engineering pada rencana pembangunan Reservoir WTP Pejompongan,  meliputi pengeboran dalam (Deep Boring) hingga kedalaman 30 meter disertai uji SPT (Standard Penetration Test) setiap interval 2 meter untuk mendapatkan profil stratigrafi tanah secara vertikal.Selain itu, dilakukan pengujian Sondir 2.5 Ton di 3 titik guna memetakan nilai perlawanan konus (qc) pada lapisan dangkal.

Sebagai langkah mitigasi risiko terhadap jaringan utilitas pipa di area IPA Pejompongan, HESA melaksanakan pemindaian bawah permukaan menggunakan Ground Penetrating Radar (GPR) seluas 3.500 m² untuk mengidentifikasi objek dan anomali bawah tanah sebelum tahap konstruksi dimulai.
Ruang Lingkup Pekerjaan
  • Subsurface Exploration: Deep Boring (30m), SPT interval 2m, dan Sondir 2.5 Ton (3 Titik).
  • Laboratory Testing: Analisis Index Properties dan Engineering Properties (Triaxial UU, Konsolidasi).
  • Geophysical Survey: Pemindaian GPR seluas 3.500 m² untuk identifikasi jaringan pipa eksisting.
  • Technical Reporting: Penyusunan laporan penyelidikan tanah dan interpretasi anomali bawah tanah.
Catatan Engineering HESA
Pekerjaan ini difokuskan pada mitigasi risiko ketidakpastian kondisi tanah dan utilitas pada area vital Instalasi Pengolahan Air (IPA) Pejompongan. Integrasi data bor dalam (SPT) dan uji laboratorium mekanika tanah memberikan profil stratigrafi vertikal yang diperlukan untuk perhitungan daya dukung fondasi reservoir. Penggunaan teknologi Ground Penetrating Radar (GPR) menjadi instrumen wajib untuk mendeteksi jaringan pipa transmisi dan distribusi eksisting guna menghindari insiden benturan alat berat (utility strike) pada fase konstruksi pembangunan Reservoir WTP.

Otoritas Teknis: Geoteknik & Mitigasi Utilitas Bawah Permukaan

Investigasi tanah dilaksanakan mengacu pada standar ASTM D1586 untuk pengeboran dan ASTM D3441 untuk pengujian sondir mekanis. Pengambilan sampel tanah tidak terganggu (Undisturbed Sample) dilakukan menggunakan thin-walled tube untuk menjaga integritas parameter fisik dalam uji Triaxial UU dan Konsolidasi. Secara simultan, survei biofisika menggunakan Ground Penetrating Radar (GPR) diaplikasikan pada grid 3.500 m² untuk memetakan respon impedansi elektromagnetik yang merepresentasikan objek terkubur. Sinergi data geoteknik dan peta utilitas ini menyediakan data parameter primer bagi PT. Air Bersih Jakarta guna meminimalisir deviasi desain pada tahap DED, serta menjadi dasar pertimbangan teknis dalam penentuan trase fondasi reservoir yang aman terhadap infrastruktur pipa eksisting.

Metodologi & Alur Kerja Pelaksanaan

01. Deep Boring & SPT Sampling

Penetrasi lapisan tanah hingga kedalaman 30 meter disertai pengambilan sampel tanah terganggu (disturbed) melalui prosedur Standard Penetration Test untuk profil stratigrafi vertikal.

02. GPR Electromagnetic Scanning

Pemindaian area seluas 3.500 m² menggunakan frekuensi radar tertentu untuk memetakan hiperbola pantulan yang mengindikasikan posisi pipa utilitas bawah tanah.

03. Geotechnical Lab Analysis

Pengujian properti teknik sampel UDS di laboratorium HESA untuk mendapatkan parameter kohesi (c), sudut geser (phi), dan koefisien konsolidasi.

04. Engineering Interpretation & Reporting

Sinkronisasi data penyelidikan tanah dan peta GPR ke dalam laporan komprehensif sebagai dokumen pendukung Detailed Engineering Design (DED).

Dokumentasi Investigasi Geoteknik & GPR

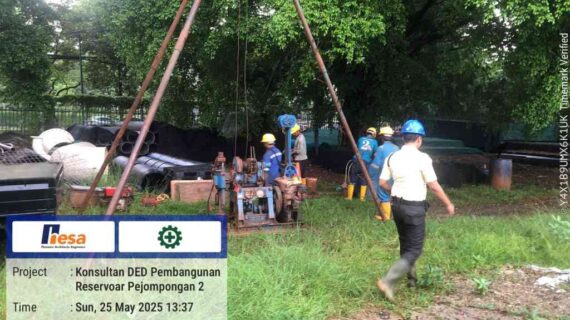

Deep Boring & SPT Execution

Pelaksanaan pengeboran dalam menggunakan mesin bor hidrolik untuk pengambilan data N-SPT hingga kedalaman 30 meter.

Subsurface Utility Scanning

Pengoperasian alat GPR (Ground Penetrating Radar) untuk memetakan jaringan pipa utilitas eksisting di area rencana reservoir.

Sondir Test (CPT)

Pengujian Sondir kapasitas 2.5 Ton untuk mendapatkan nilai qc (perlawanan konus) pada lapisan tanah permukaan.

GPR Survey Grid Analysis

Penyusunan lintasan survei radar bawah tanah untuk memastikan coverage area seluas 3.500 m² teridentifikasi secara menyeluruh.

Penyedia Jasa Penyelidikan Tanah & Pemetaan Utilitas Bawah Tanah

Perencanaan infrastruktur strategis seperti reservoir air memerlukan data geoteknik dan utilitas yang presisi untuk menjamin keamanan konstruksi. PT Hesa Laras Cemerlang menyediakan layanan terintegrasi Penyelidikan Tanah (Soil Investigation) dan Pemetaan GPR.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id

Hotline: 08118889409 / 081291442210

📱 Konsultasi Soil Investigation & Survey GPR (HESA)

Infrared Thermograph Area Dak Gedung Honda Autoland

Infrared Thermograph Area Dak Gedung Honda Autoland

Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Forensic Specialist – 2026
HONDA AUTOLAND
“Advanced Infrared Thermography & Leakage Forensic Investigation”
Nama Pekerjaan Pengujian Infrared Thermograph pada Area Dak Gedung Honda Autoland
Waktu 22 Mei 2025
Klien PT Prima Perkasa Mandiri
Lokasi Kelapa Gading, DKI Jakarta
Objektif Teknis Melakukan pemindaian termal pada permukaan dak beton untuk mendeteksi perbedaan temperatur (delta T) yang mengindikasikan keberadaan kadar air (moisture) di bawah lapisan waterproofing atau di dalam matriks beton. Investigasi ini bertujuan untuk menentukan titik presisi sumber kebocoran guna meminimalkan area pembongkaran saat perbaikan.
Ruang Lingkup
Kategori Investigasi Metodologi Spesifik Output Strategis
Thermal Imaging Infrared Thermography (IRT) Visualisasi area entrapment air di bawah waterproofing.
Leakage Mapping Visual Correlation & Marking Penentuan koordinat perbaikan area bocor (Point of Interest).
Catatan Engineering HESA
Pengujian mengikuti protokol ASTM E1186 untuk deteksi kebocoran selubung bangunan. Prinsip termografi pada dak beton memanfaatkan perbedaan kapasitas panas spesifik antara beton kering dan beton yang jenuh air. Area yang lembap akan menahan panas lebih lama (thermal lag) dibandingkan area kering, sehingga muncul sebagai anomali warna pada spektrum inframerah. Validasi dilakukan pada kondisi transisi suhu (evaporative cooling) untuk mendapatkan kontras termal yang tajam.

Audit Termografi Honda Autoland: Lokalisasi Rembesan Air

Evaluasi kesehatan dak beton pada Gedung Honda Autoland difokuskan pada pemetaan sumber kebocoran yang selama ini mengganggu fungsi operasional bangunan. Penggunaan sensor inframerah memungkinkan tim engineer melihat distribusi kelembapan yang tersembunyi di balik lapisan proteksi permukaan. Dengan meminimalkan intervensi fisik, audit ini memberikan rekomendasi perbaikan yang tepat sasaran pada zona-zona yang terbukti mengalami kegagalan kedap air.

Analisis Pola Termal Permukaan

Jika data lapangan menunjukkan adanya gradien suhu pada beberapa segmen dak. Pola termal “cold spot” atau “hot spot” (tergantung waktu pemindaian) yang tidak beraturan mengonfirmasi adanya akumulasi air di bawah lapisan proteksi. Temuan ini menjadi parameter utama bagi kontraktor spesialis perbaikan untuk melakukan injeksi atau penggantian membran secara terlokalisir, sehingga efisiensi biaya dan waktu pengerjaan dapat dicapai secara maksimal.

Metodologi Execution Protocol

01. Thermal Scanning Preparation

Pembersihan area dak dari kotoran lepas dan penentuan waktu optimal pemindaian berdasarkan paparan radiasi matahari untuk mendapatkan kontras termal maksimal.

02. Infrared Data Acquisition

Pelaksanaan pemindaian termogram pada seluruh luasan dak dan area overlap waterproofing untuk menangkap spektrum radiasi panas permukaan.

03. Analysis & Leakage Identification

Interpretasi data termogram dan korelasi visual untuk menetapkan zona perbaikan prioritas berdasarkan tingkat keparahan rembesan air.

Dokumentasi Investigasi Inframerah

Investigasi termografi pada area dak beton Honda Autoland dilakukan secara sistematis untuk memvalidasi sumber penetrasi air. Penggunaan kamera termal resolusi tinggi memastikan setiap anomali suhu terekam guna keperluan pemetaan titik bocor.

Pengamatan Termal Struktur Dak

Pelaksanaan pemindaian radiasi inframerah pada permukaan dak beton menggunakan kamera Infrared Thermograph guna mendeteksi anomali suhu yang mengindikasikan keberadaan kadar air di balik lapisan waterproofing.

Verifikasi Visual Zona Kritis

Inspeksi kondisi fisik elemen dak secara langsung menggunakan kamera digital untuk mencari korelasi antara temuan anomali panas dengan kerusakan visual pada permukaan beton.

Mapping Sumber Kebocoran

Penentuan koordinat titik penetrasi air melalui pemindaian detektor termal untuk mendapatkan data lokasi kebocoran presisi pada area kerja dak gedung.

Spesialis Forensik Kebocoran & Audit Struktur

Identifikasi dini sumber kebocoran merupakan langkah krusial dalam mempertahankan integritas bangunan jangka panjang. PT Hesa Laras Cemerlang menyediakan solusi audit termografi independen untuk mendeteksi masalah struktural yang tidak terlihat, menjamin keputusan perbaikan yang berbasis data teknis akurat.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Termografi Dak Gedung

Konsultan DED Tanggul Mitigasi Pelabuhan Nelayan Green Bay Pluit

Konsultan DED Tanggul Mitigasi Pelabuhan Nelayan Green Bay Pluit

Assessment, Design, Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Coastal Engineering & Subsurface Investigation Division
Nama Pekerjaan Perencanaan DED Tanggul Mitigasi Pelabuhan Nelayan Green Bay Pluit
Waktu April 2025
Klien Dinas Sumber Daya Air Provinsi DKI Jakarta
Lokasi Kawasan Pesisir Pluit, Jakarta Utara
Tujuan Pekerjaan Menghasilkan Dokumen Detail Perencanaan Teknis (DED) tanggul yang adaptif terhadap laju penurunan muka tanah (land subsidence) dan kenaikan air laut (sea level rise). Fokus utama adalah menjamin stabilitas lereng dan kapasitas dukung pondasi tanggul di atas lapisan tanah lunak (soft clay) guna melindungi infrastruktur vital pelabuhan.
Ruang Lingkup Pekerjaan
  • Investigasi Geoteknik: Deep Boring (30m) menggunakan platform Bagan di perairan Pluit.
  • Uji Laboratorium Spesifik: Analisis konsolidasi (Consolidation Test) dan kuat geser (Triaxial UU) untuk prediksi settlement.
  • Survei Hidrografi: Pemetaan batimetri (Bathymetry Survey) seluas 4,5 Ha untuk penentuan trase tanggul.
  • Analisis Struktur DED: Pemodelan numerik stabilitas tanggul terhadap beban hidrodinamika dan beban statis tanah.
Catatan Engineering HESA
Pekerjaan ini menangani tantangan kritis berupa kompresibilitas tinggi pada lapisan lempung Pluit. Tim HESA menerapkan pengambilan sampel tanah asli (undisturbed sampling) untuk mendapatkan parameter kekakuan tanah yang akurat. Data batimetri dikorelasikan dengan pengamatan pasang surut (tidal observation) guna menetapkan elevasi mercu tanggul yang aman terhadap potensi banjir rob hingga siklus 50 tahun ke depan. Pendekatan ini memastikan mitigasi yang dirancang presisi secara teknis dan berkelanjutan secara operasional.

Analisis Teknis: Mitigasi Subsidence dan Proteksi Pantai Pluit

1. Karakterisasi Geoteknik Lapisan Lunak (Soft Soil Characterization)

Penurunan tanah (land subsidence) di Jakarta Utara mencapai laju yang signifikan, sehingga investigasi bawah permukaan dilakukan hingga kedalaman 30 meter. Pengujian N-SPT (Standard Penetration Test) di lapangan menunjukkan dominasi lapisan lempung sangat lunak pada kedalaman awal. Melalui pengujian konsolidasi di laboratorium, tim menghitung rasio kompresi primer dan sekunder untuk memprediksi penurunan jangka panjang struktur tanggul. Data ini krusial dalam menentukan apakah diperlukan perbaikan tanah (soil improvement) atau penggunaan fondasi dalam (deep foundation) untuk menjaga integritas elevasi tanggul..

2. Survei Batimetri dan Pemodelan Hidrografi (Hydrographic Mapping)

Pemetaan elevasi dasar laut (bathymetry) dilakukan menggunakan Single Beam Echo Sounder untuk memahami morfologi area terdampak rob. Hasil survei batimetri seluas 4,5 Ha ini menjadi basis dalam simulasi interaksi air laut dengan struktur tanggul rencana. Analisis pasang surut digunakan untuk menetapkan Design Flood Level yang mengakomodasi fenomena kenaikan muka air laut global (sea level rise). Penentuan trase tanggul diselaraskan dengan kontur terdalam untuk mengoptimalkan volume timbunan tanpa mengabaikan aspek stabilitas hidrodinamika. .

3. Perancangan Detail Teknis (Detail Engineering Design)

Desain tanggul mitigasi Pluit mengintegrasikan aspek geoteknik dan maritim. Simulasi stabilitas lereng (slope stability analysis) dijalankan untuk memastikan faktor keamanan (safety factor) terpenuhi pada kondisi surut cepat (rapid drawdown). Struktur tanggul dirancang menggunakan material yang resisten terhadap lingkungan korosif laut, lengkap dengan sistem drainase searah (one-way valve) untuk membuang air dari sisi darat ke laut tanpa membiarkan intrusi balik. Produk akhir DED ini menjamin kesiapan aset pelabuhan dalam menghadapi skenario perubahan iklim ekstrem.

Dokumentasi Teknis Lapangan

Rangkaian pekerjaan lapangan mencakup investigasi geoteknik lepas pantai (offshore boring), survei hidro-oseanografi (batimetri), dan pengukuran topografi darat. Seluruh tahapan dilaksanakan untuk mengintegrasikan data elevasi dasar laut dengan karakteristik tanah lunak di pesisir Pluit sebagai parameter utama desain tanggul mitigasi subsidence.

Toolbox Meeting

Toolbox Meeting & Safety Briefing

Koordinasi keselamatan kerja (HSE) dan sinkronisasi logistik sebelum investigasi perairan.
Drilling Rig

Offshore Boring & Drilling Rig

Pemboran inti di atas platform bagan untuk identifikasi stratigrafi tanah laut.

 Echo Sounding

Bathymetry Survey

Pengoperasian Echo Sounder untuk pemetaan topografi dasar laut di trase tanggul.
Soil Logging

Soil Logging

Klasifikasi sampel tanah boring untuk penentuan parameter fisik awal.

 Total Station

Topography Survey

Pengukuran topografi darat menggunakan Total Station dan GPS Geodetik.

 Offshore Platform

Offshore Platform

Unit bagan sebagai tumpuan stabil alat boring selama pengambilan sampel.
Coastal Observation

Coastal Observation & Site Analysis

Dokumentasi visual kondisi eksisting pesisir Pluit sebagai referensi pemodelan ancaman rob.

Layanan Engineering Proteksi Pantai & Geoteknik

PT Hesa Laras Cemerlang menyediakan solusi rekayasa komprehensif untuk pengamanan wilayah pesisir dari ancaman hidrometeorologi. Dengan mengombinasikan investigasi bawah permukaan (subsurface investigation) dan pemodelan hidrodinamika, kami menghadirkan desain infrastruktur yang tangguh terhadap tantangan land subsidence dan perubahan iklim global.

PT Hesa Laras Cemerlang

📱 Hubungi Ahli Teknik Pantai Kami

Investigasi Kebocoran Gedung BTN Cirebon Metode Infrared Thermography

Investigasi Kebocoran Gedung BTN Cirebon Metode Infrared Thermography

Assessment, Hesa Projects, Investigation·
Logo HESA PT. HESA LARAS CEMERLANG
Building Diagnostic & NDT Specialist
“Advanced Thermal Imaging for Precise Leakage Path Mapping and Structural Integrity.”
Nama Pekerjaan Pengecekan Kebocoran dengan Infrared Thermography BTN Cirebon
Waktu Maret 2025
Klien PT Binayasa Putrabatara
Lokasi Cirebon, Jawa Barat
Tujuan Pekerjaan Mendeteksi anomali termal pada elemen struktur beton guna mengidentifikasi sumber dan jalur kebocoran gedung secara akurat melalui metode non-destruktif.
Ruang Lingkup Pekerjaan
  • Scanning Thermal (IRT) untuk identifikasi anomali suhu.
  • Diagnosis kebocoran dan pemetaan pola rembesan air.
  • Zoning area kerusakan untuk prioritas perbaikan.
  • Penyusunan Engineering Report & Rekomendasi Teknis.
Catatan Engineering HESA
Infrared Thermography (IRT) bekerja dengan membaca radiasi inframerah yang dipancarkan permukaan beton, di mana air yang terjebak di balik struktur akan mengubah sifat konduksi panas material secara signifikan. Patch warna kontras pada hasil thermal imaging di Gedung BTN Cirebon memberikan indikasi kuat adanya akumulasi kelembapan atau delaminasi beton sebelum terlihat secara visual. Dengan metode ini, HESA membantu klien menghindari perbaikan spekulatif (trial and error) dan langsung menargetkan sumber kebocoran berdasarkan data termal yang valid.

Otoritas Teknis: Infrared Thermography untuk Investigasi Struktur

Penggunaan metode Infrared Thermography (IRT) merupakan pendekatan sains dalam mendeteksi cacat tersembunyi pada beton tanpa merusak struktur (*Non-Destructive Test*). Berdasarkan prinsip termodinamika, setiap anomali seperti retak mikro, rongga (*void*), atau rembesan air akan menunjukkan profil temperatur yang berbeda dibandingkan beton solid yang sehat. Di Gedung BTN Cirebon, teknologi ini digunakan untuk memetakan “sinyal awal” kerusakan yang tidak tertangkap oleh mata telanjang, memastikan bahwa strategi perbaikan waterproofing atau injeksi retak dilakukan tepat sasaran sesuai standar ASTM D4788.

Metodologi & Alur Kerja Pelaksanaan

01. Scanning & Thermal Imaging

Pemindaian menyeluruh pada elemen beton menggunakan kamera termal sensitivitas tinggi untuk menangkap variasi pancaran energi infra merah dari permukaan struktur gedung.

02. Thermal Anomaly Identification

Analisis perbedaan warna pada hasil citra termal untuk mengidentifikasi area dengan kelembapan tinggi, retak jalur air, atau potensi delaminasi internal yang menghambat aliran panas.

03. Zoning & Site Verification

Pembuatan zonasi area bermasalah berdasarkan tingkat keparahan anomali termal dan melakukan verifikasi visual langsung pada titik-titik kritis yang terdeteksi.

04. Engineering Diagnosis & Reporting

Penyusunan laporan akhir yang berisi diagnosis akurat sumber kebocoran dan rekomendasi metode perbaikan struktur (seperti waterproofing atau grouting) bagi pengelola gedung.

Dokumentasi Teknis

Scanning Thermal

Scanning Permukaan Beton

Proses pemindaian area plafon dan kolom beton menggunakan kamera IRT untuk mendeteksi sebaran suhu tidak merata akibat rembesan.

 Analisis Termogram

Identifikasi Anomali Termal

Hasil termogram menunjukkan patch warna dingin (biru/gelap) yang mengindikasikan akumulasi kelembapan tinggi di balik beton.
Pemetaan Kebocoran

Pemetaan Jalur Rembesan

Penentuan titik fokus kebocoran berdasarkan pola gradien suhu untuk mengarahkan tim perbaikan ke lokasi sumber utama secara presisi.

 Verifikasi Lapangan

Verifikasi Data & Kondisi Visual

Sinkronisasi antara citra termal dengan kondisi fisik beton guna memastikan akurasi diagnosis kerusakan sebelum rekomendasi perbaikan.

Jasa Inspeksi Infrared Thermography (IRT) Profesional

Investigasi kebocoran gedung yang efektif memerlukan data awal yang akurat sebelum tindakan destruktif dilakukan. PT Hesa Laras Cemerlang menyediakan layanan Infrared Thermography (IRT) sebagai alat investigasi awal untuk mendeteksi anomali termal, delaminasi, serta kelembapan tersembunyi pada struktur beton. Dengan pendekatan holistik, kami memastikan diagnosis yang tepat guna mengoptimalkan biaya pemeliharaan dan perbaikan aset Anda secara jangka panjang.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Deteksi Kebocoran (IRT) Bersama Tim Ahli HESA
