PT. HESA LARAS CEMERLANG Water Infrastructure & Civil Engineering Division |
|
|---|---|---|
| DED Reservoir Baru, Gedung Maintenance, dan Gardu PLN IPA Pejompongan 2 | ||
| Proyek | Konsultan Detail Engineering Design (DED) Pembangunan Reservoir WTP Pejompongan 2 | |
| Waktu | Februari 2025 | |
| Klien | PT. Air Bersih Jakarta | |
| Lokasi | Jl. Penjernihan, Jakarta Pusat (IPA Pejompongan II) | |
| Tujuan Pekerjaan | Menyusun perencanaan teknis rinci yang komprehensif untuk infrastruktur reservoir baru guna meningkatkan kapasitas distribusi air bersih, serta merancang fasilitas pendukung operasional yang modern dan aman secara struktural di area terbatas Jakarta Pusat. | |
| Ruang Lingkup Pekerjaan |
|
|
| Catatan Engineering HESA |
Perencanaan reservoir di area Pejompongan menghadapi tantangan keterbatasan lahan dan interaksi dengan bangunan eksisting. Fokus teknis tim diarahkan pada stabilitas tanah dasar untuk memikul beban air statis yang besar serta integrasi sistem perpipaan mekanikal (piping system) dengan jaringan distribusi utama. Penggunaan BIM 5D memastikan akurasi volume material dan penjadwalan konstruksi tetap sinkron sejak fase desain. |
|
Detail Perencanaan Teknik (DED) Infrastruktur Air Bersih
1. Analisis Struktur dan Geoteknik
Perancangan struktur reservoir menggunakan analisis beban mati (dead load), beban hidup (live load), dan beban gempa (seismic load) sesuai standar SNI 1726. Kekuatan beton dan penulangan dihitung menggunakan perangkat lunak SAP2000 untuk memastikan ketahanan dinding reservoir terhadap tekanan hidrostatis. Investigasi tanah dilakukan melalui pengeboran (boring test) dan uji SPT guna menentukan jenis pondasi dalam (deep foundation) yang mampu meminimalkan risiko penurunan (settlement) di area Jakarta Pusat yang memiliki karakteristik tanah lunak.
2. Integrasi Mekanikal, Elektrikal, dan Plumbing (MEP)
Sistem distribusi air bersih dirancang dengan perhitungan hidrolika yang presisi untuk menjamin tekanan aliran ke area pelayanan. Ruang lingkup elektrikal mencakup desain Gardu PLN baru dan sistem suplai daya cadangan (backup power) menggunakan Genset dan UPS untuk peralatan kritis. Proteksi kebakaran (fire fighting) meliputi jaringan pipa hydrant dan APAR yang diletakkan pada titik strategis di gedung maintenance sesuai regulasi NFPA.
3. Pendekatan Arsitektur dan Lingkungan
Tata ruang kawasan diatur dengan pemisahan zona operasional, area perawatan, dan ruang terbuka hijau (RTH). Desain fasad gedung maintenance mengadopsi prinsip hemat energi (energy saving) melalui optimalisasi ventilasi alami dan pencahayaan LED. Pengelolaan air hujan (storm water management) dirancang melalui sistem drainase terpadu untuk mencegah genangan di dalam area instalasi pengolahan air (IPA).
4. Pemodelan BIM 5D dan Dokumen Tender
Implementasi Building Information Modeling (BIM) memudahkan deteksi bentrokan (clash detection) antar disiplin struktur dan MEP sebelum konstruksi dimulai. Output akhir berupa Rencana Anggaran Biaya (RAB), Daftar Kuantitas (BOQ), dan Spesifikasi Teknis disusun secara mendalam sebagai dokumen acuan proses tender pembangunan reservoir.
Dokumentasi Teknis Perencanaan Reservoir Pejompongan 2
(Detail Engineering Design: Integrasi Sipil, Geoteknik, dan Building Information Modeling)
Layout Kawasan Terpadu Penempatan unit reservoir baru terhadap fasilitas eksisting WTP Pejompongan. |
|||||
Analisis Struktur (SAP2000) Simulasi pembebanan dinamis dan statis pada dinding beton reservoir. |

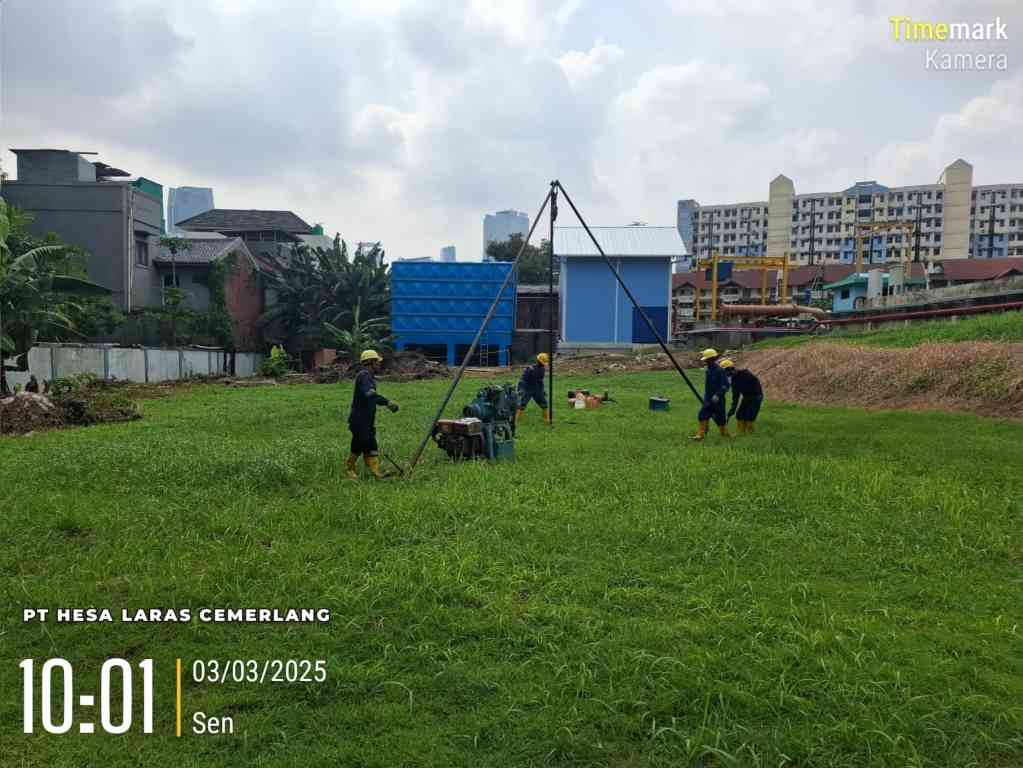

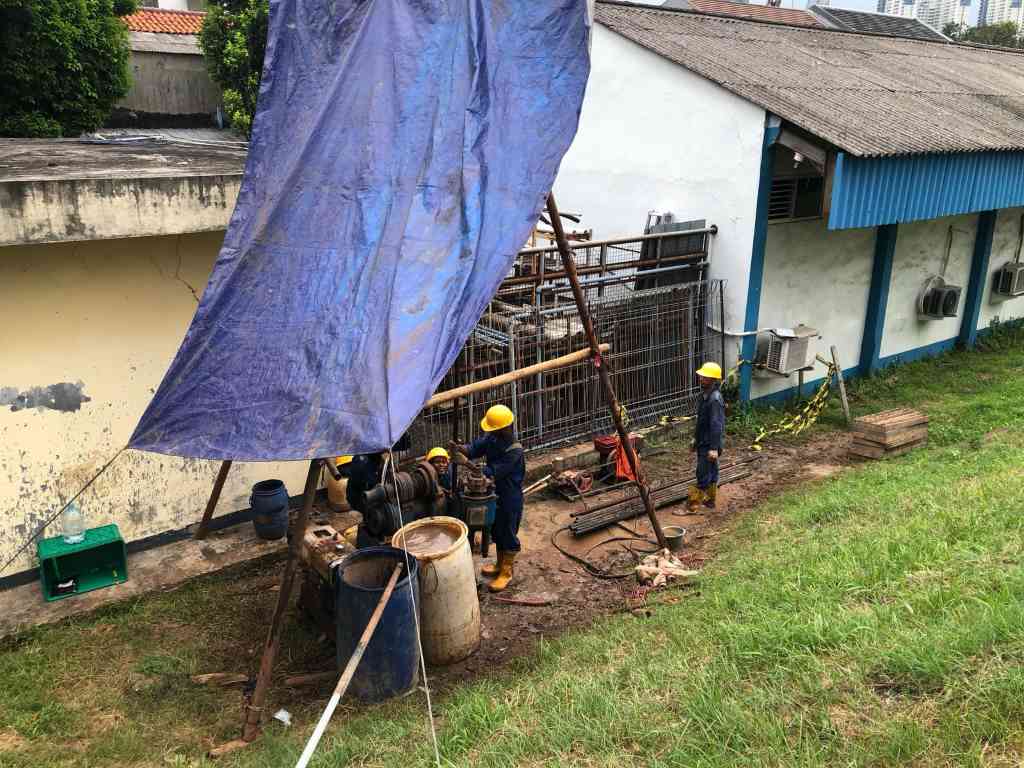

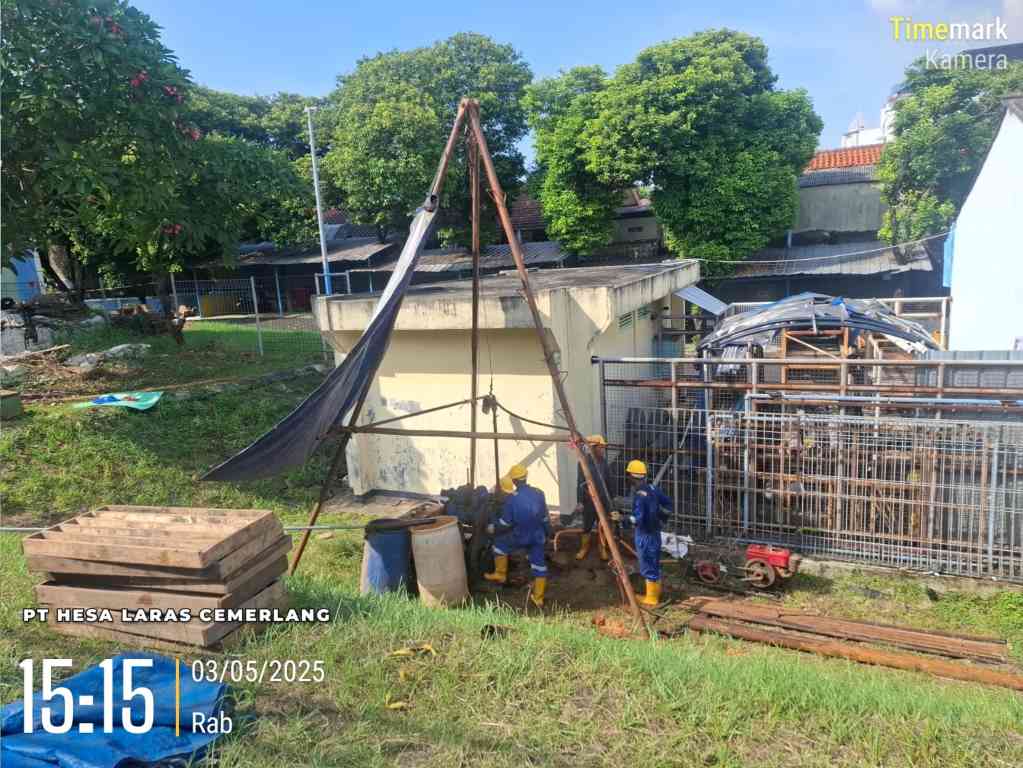

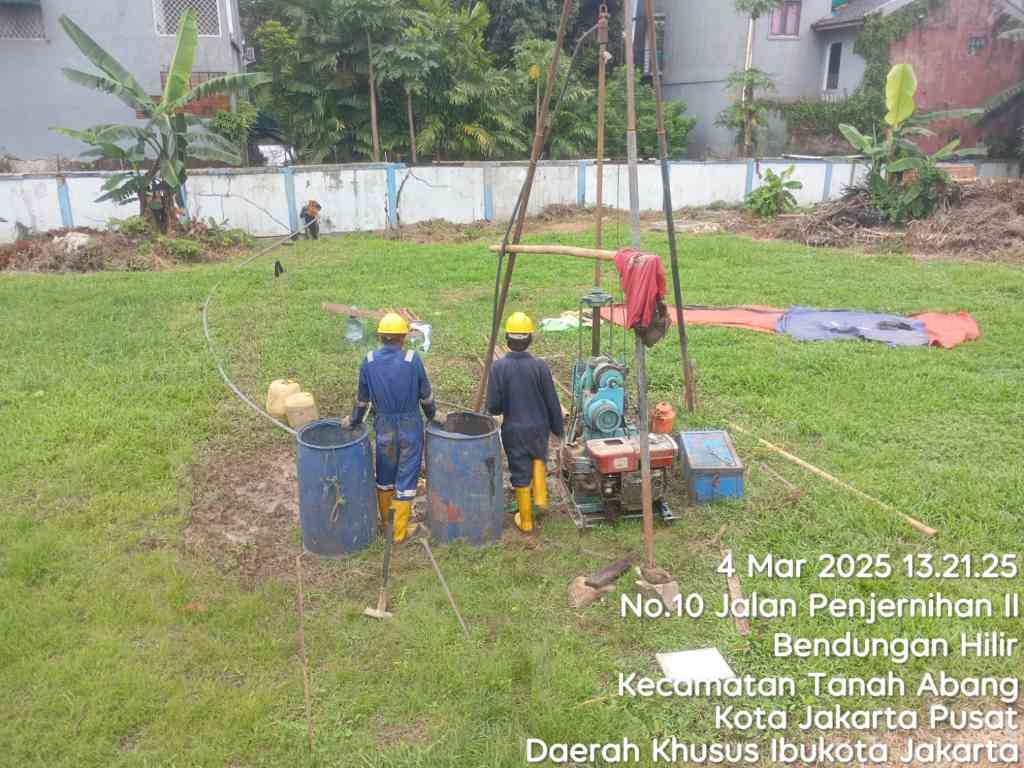

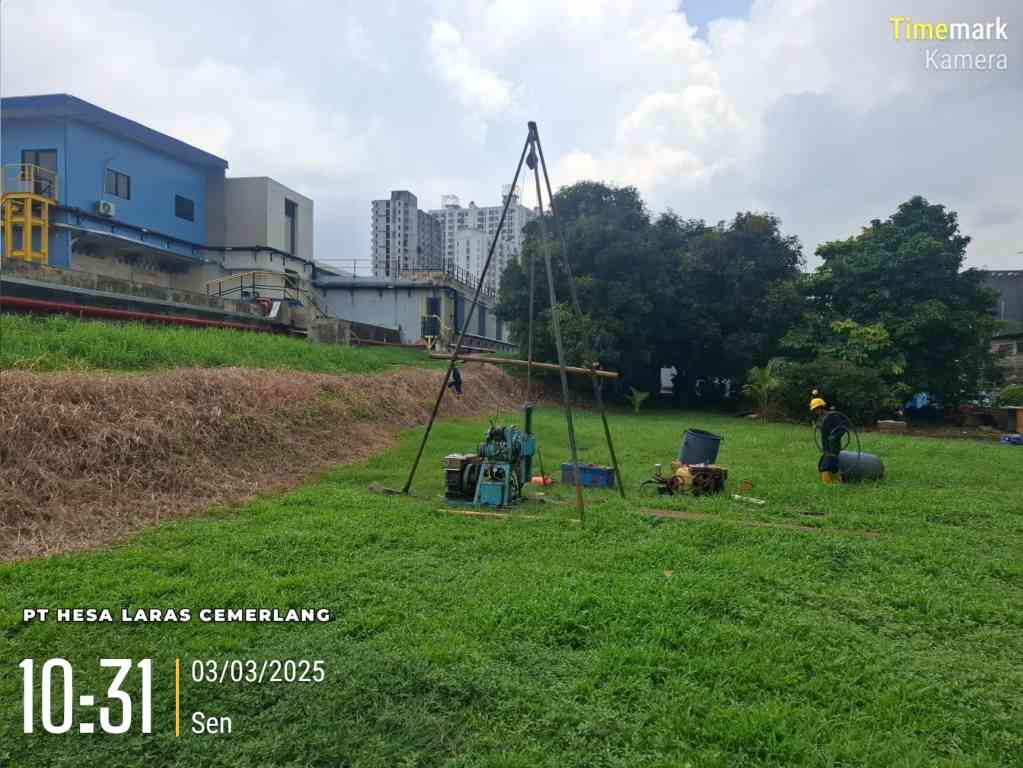

Investigasi Geoteknik Pengeboran inti tanah untuk penentuan kedalaman tiang pancang yang aman. |
||||
Desain Piping & Plumbing Perancangan jalur inlet-outlet dan integrasi pompa distribusi. |
Visualisasi Arsitektur Pemodelan 3D Gedung Maintenance dengan prinsip ramah lingkungan. |
Pemodelan BIM 5D Sinkronisasi data teknis untuk estimasi biaya dan penjadwalan konstruksi. |
|||
Solusi Konsultasi DED Infrastruktur Air Minum
PT Hesa Laras Cemerlang menyediakan jasa perancangan teknik detail (DED) untuk berbagai fasilitas pengolahan air dan infrastruktur publik. Dengan dukungan keahlian lintas disiplin dan teknologi BIM terbaru, kami menjamin desain yang aman secara struktural, efisien secara biaya, dan siap untuk diimplementasikan di lapangan.
