Seismic Shock Test (SST) untuk Pemeriksaan Integritas dan Kedalaman Tiang

Seismic Shock Test (SST) adalah metode pengujian non-destruktif yang digunakan untuk mengevaluasi kondisi tiang pondasi yang sudah terpasang. Pengujian ini bertujuan untuk memperoleh gambaran indikatif mengenai kedalaman, integritas, dan daya dukung tiang berdasarkan respons getaran yang terjadi saat tiang diberi impuls mekanis.

Metode ini umum dipakai dalam konteks Audit Struktur Bangunan Eksisting, maupun pekerjaan lanjutan pada fondasi lama. Prinspinya, dalam praktik lapangan, SST sering digunakan pada kondisi bangunan atau struktur yang pondasinya sudah terbangun, ketika data as-built terbatas atau diperlukan verifikasi tambahan tanpa melakukan pembongkaran.

Jasa Pengujian Tiang Menggunakan Seismic Shock Test

Pengujian Seismic Shock Test memanfaatkan prinsip uji seismic sederhana dengan analisis hubungan antara mechanical admittance dan frekuensi. Data getaran yang direkam kemudian diproses menggunakan teknik penyaringan digital untuk mengidentifikasi karakteristik respons tiang terhadap ketukan.

Dari hasil pengujian ini, dapat diperoleh indikasi mengenai:

  • Perkiraan kedalaman tiang yang tertanam
  • Kondisi integritas tiang (kontinuitas dan anomali)
  • Perilaku awal tiang terhadap beban dinamis ringan

SST tidak dimaksudkan sebagai pengganti uji daya dukung statik, namun sebagai alat evaluasi cepat dan efisien untuk memahami kondisi tiang eksisting.

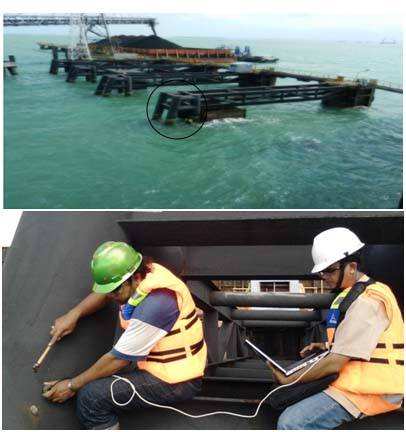

Seismic Shock Test pada Dermaga Pomako Papua 2017 2
Seismic Shock Test pada Dermaga Pomako Papua

Tujuan Pengujian Kedalaman dan Integritas Tiang dengan SST

Tujuan utama pengujian kedalaman tiang dengan metode Seismic Shock Test adalah untuk mengetahui secara indikatif daya dukung tiang pondasi yang sudah terpasang, termasuk kedalaman dan integritasnya.

Metode ini banyak digunakan pada kasus:

  • Verifikasi kondisi tiang eksisting pada bangunan lama
  • Konfirmasi kedalaman tiang saat data konstruksi terbatas
  • Evaluasi awal sebelum pengambilan keputusan teknis lanjutan

Peralatan yang Digunakan dalam Seismic Shock Test

Seismic Shock Test, yang juga dikenal sebagai Modified Shock Test, dilakukan menggunakan peralatan sederhana namun terintegrasi,
yang terdiri dari:

  1. Palu sebagai sumber impuls mekanis
  2. Transducer untuk menangkap respons getaran
  3. Laptop atau komputer untuk akuisisi dan pemrosesan data

Ketiga peralatan tersebut bekerja secara simultan. Perangkat lunak pada komputer digunakan untuk menganalisis sinyal getaran menggunakan teknik pemrosesan digital yang relevan dengan pengujian seismic ringan.

Prinsip Kerja Seismic Shock Test

Prinsip kerja Seismic Shock Test didasarkan pada pemberian ketukan palu pada kepala tiang sebagai sumber getaran, sementara transducer merekam respons getaran yang merambat sepanjang tiang. Data getaran tersebut kemudian dianalisis menggunakan teknik digital filtering
untuk mengidentifikasi pola frekuensi dan respons mekanis tiang, yang selanjutnya digunakan sebagai dasar interpretasi kondisi tiang.

Secara umum, SST digunakan untuk dua aplikasi utama:

  1. Evaluasi integritas tiang tertanam, baik tiang pancang maupun bored pile
  2. Analisis respons gelombang kejut akibat impuls mekanis ringan

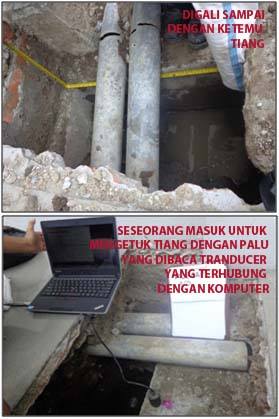

Ilustrasi SST Tiang pada Bangunan yang Sudah Terbangun (Pondasi di dalam Tanah PT HESA

Metodologi Pelaksanaan Pengujian SST

Secara umum, tahapan pelaksanaan Seismic Shock Test meliputi:

  1. Membuka atau menggali area pondasi hingga kepala tiang dapat diakses
  2. Menyiapkan dan menghubungkan palu, transducer, dan perangkat akuisisi data
  3. Memberikan ketukan palu pada kepala tiang sesuai prosedur
  4. Merekam dan membaca respons getaran melalui perangkat lunak

Hasil pembacaan kemudian dianalisis untuk memperoleh indikasi kondisi tiang. Detail teknis dan pembahasan lanjutan mengenai perhitungan SST dapat dibaca pada tautan berikut:


Uji Kedalaman, Daya Dukung, dan Integritas Tiang menggunakan Seismic Shock Test
