PT. HESA LARAS CEMERLANG Non-Destructive Testing (NDT) Services – 2023 |
 |
|---|---|---|
| Pengujian NDT Flyover Tanjung Barat: UPV & Rebarscan | ||
| Nama Pekerjaan | Pengujian Ultrasonic Pulse Velocity Test & Rebarscan Test pada Flyover Tanjung Barat | |
| Waktu | Juni 2023 | |
| Klien | PT Jaya Konstruksi MP, Tbk | |
| Lokasi | Jakarta Selatan | |
| Tujuan Pekerjaan | Melakukan rangkaian pengujian lapangan pada struktur Flyover Tanjung Barat untuk menghasilkan data teknis objektif berupa nilai kecepatan rambat gelombang ultrasonik (UPV), estimasi kedalaman retak permukaan, serta pemetaan posisi dan jarak tulangan eksisting. | |
| Ruang Lingkup Pekerjaan |
|
|
| Catatan Layanan HESA |
Dalam proyek Flyover Tanjung Barat, HESA berperan sebagai penyedia jasa pengujian teknis untuk mendukung PT Jaya Konstruksi MP, Tbk dalam mendapatkan data lapangan yang akurat. Fokus utama kami adalah menyajikan output pengujian Non-Destructive Test (NDT) yang presisi tanpa melakukan intepretasi kelaikan fungsi atau audit menyeluruh. Data hasil pengujian UPV dan Rebarscan yang kami serahkan menjadi parameter teknis yang digunakan oleh pihak klien untuk keperluan analisis internal mereka lebih lanjut.
|
|
Rangkaian pengujian pada Flyover Tanjung Barat ini dilaksanakan dengan prosedur standar pengujian NDT guna memastikan validitas angka dan visualisasi data yang dihasilkan di lapangan.
Aspek Teknis Pengujian
Penyediaan data melalui UPV Crack Depth memberikan gambaran dimensi retak yang ada pada permukaan struktur secara numerik. Sementara itu, penggunaan Rebarscan ditujukan untuk memetakan distribusi tulangan dan ketebalan selimut beton pada titik-titik yang ditentukan. HESA bertanggung jawab penuh atas keandalan instrumen dan akurasi pengambilan data lapangan, di mana output dari UPV Integrity mencerminkan nilai kecepatan rambat gelombang yang merepresentasikan kondisi kepadatan massa beton di area uji tersebut.
Metodologi Pengumpulan Data
Proses pengambilan data dilakukan dengan penempatan transduser UPV secara sistematis pada grid elemen struktur untuk merekam waktu tempuh gelombang ultrasonik. Pada area yang terindikasi retak, pengukuran dilakukan secara spesifik untuk mendapatkan data kedalaman retak. Secara paralel, alat pemindai elektromagnetik digerakkan pada permukaan beton untuk mendeteksi keberadaan besi tulangan. Seluruh angka hasil uji dan peta pemindaian dikompilasi ke dalam laporan hasil pengujian untuk diserahkan kepada pihak klien.
Dokumentasi Kegiatan Pengujian

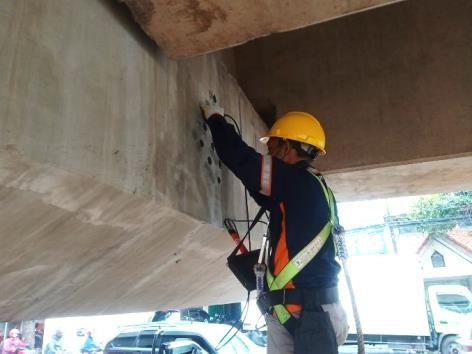

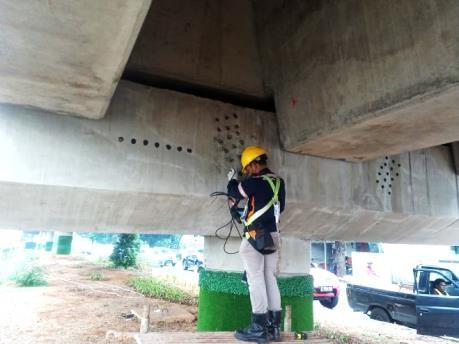

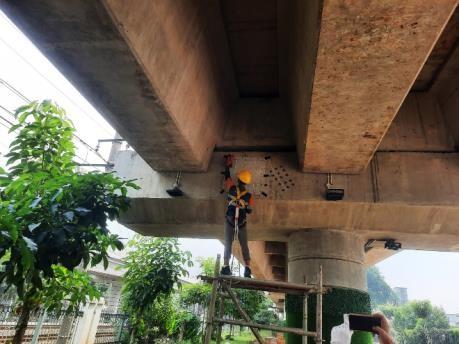

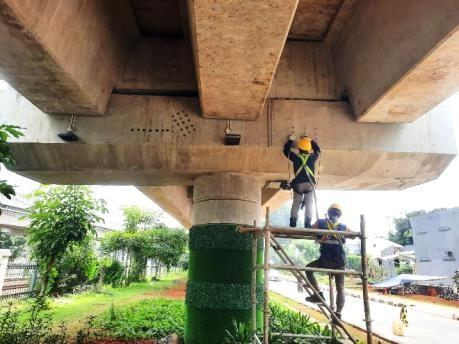

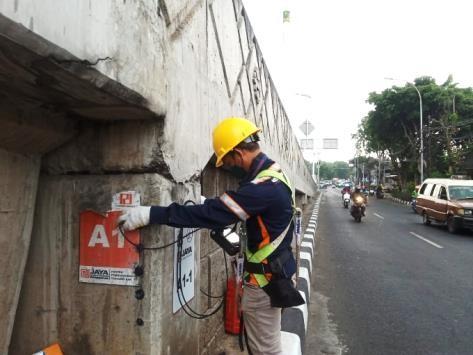

Persiapan Titik Uji UPV |
Pengambilan Data UPV |
Pengukuran Data Retak |
Scanning Rebar Pilar |
Pemetaan Jarak Tulangan |
Pencatatan Data Lapangan |
Verifikasi Cover Beton |
Layanan Pengujian Struktur (NDT) Profesional
Penyediaan data teknis yang akurat melalui pengujian NDT adalah langkah fundamental dalam pemeliharaan infrastruktur publik. HESA berkomitmen menyajikan hasil pengujian yang objektif untuk mendukung mitra kerja dalam mengelola aset secara tepat sasaran.
Kami menyediakan berbagai layanan pengujian material beton dan baja dengan instrumen yang terkalibrasi. Laporan hasil uji kami disusun untuk memberikan informasi teknis yang valid bagi konsultan maupun kontraktor dalam mengambil keputusan rekayasa.
