PT. HESA LARAS CEMERLANG Structural Forensic & Comprehensive Building Diagnostics – 2024 |
|
|---|---|---|
| “Data Acquisition & Structural Testing Provider.” | ||
| Nama Pekerjaan | Pengujian Struktur Bangunan Apartement Saffron Noble | |
| Waktu | Juli 2024 | |
| Klien | Private | |
| Lokasi | Bogor, Jawa Barat | |
| Tujuan Pekerjaan | Melakukan investigasi komprehensif pada elemen beton dan baja guna memperoleh data empiris parameter struktur. Hasil pengujian ini digunakan sebagai landasan teknis dalam analisis integritas bangunan dan kelaikan fungsi jangka panjang. | |
| Ruang Lingkup Pekerjaan |
|
|
| Catatan Pengalaman HESA |
Dalam proyek Apartemen Saffron Noble, HESA berperan sebagai penyedia layanan pengujian teknis pihak ketiga. Fokus utama kami adalah menyajikan data primer yang akurat dan objektif melalui serangkaian uji NDT komprehensif. Laporan yang kami berikan berfungsi sebagai referensi teknis yang akan diolah lebih lanjut oleh pihak konsultan dan kontraktor struktur klien untuk keperluan analisis kapasitas serta pemodelan struktur.
|
|
Pelaksanaan investigasi struktur pada Apartemen Saffron Noble, Bogor, merupakan pekerjaan pengambilan data parameter material yang mencakup elemen beton bertulang dan komponen baja. Pada Juli 2024, tim ahli PT Hesa Laras Cemerlang melakukan serangkaian pengujian terpadu untuk mendapatkan profil aktual material bangunan. Seluruh hasil pengujian lapangan dan laboratorium didokumentasikan secara sistematis guna mendukung proses evaluasi struktur yang dilakukan oleh pihak konsultan perencana.
Metodologi Penyelidikan Material
Investigasi dilakukan melalui dua lini utama: pengujian beton dan baja. Pada elemen beton, tim melakukan RebarScan untuk memetakan penulangan aktual, diikuti dengan Hammer Test dan UPVT guna mengevaluasi keseragaman mutu serta kepadatan beton. Risiko oksidasi dipetakan menggunakan elektroda referensi dalam uji Half-Cell. Pada elemen baja, kekerasan material diuji secara portabel (Hardness Brinell), sementara kualitas las diperiksa menggunakan cairan penetran untuk mengidentifikasi retak rambut. Kekencangan baut sistem pengikat diverifikasi menggunakan kunci momen terkalibrasi untuk memastikan nilai torsi memenuhi spesifikasi teknis sambungan.
Dokumentasi Teknis Investigasi Lapangan
(Pengujian Terpadu NDT untuk Penyediaan Data Analisis Struktur)

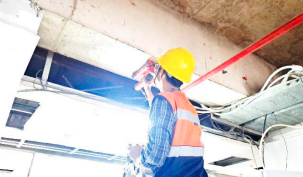

Scanning Rebar Lantai Proses pemetaan tulangan (RebarScan) untuk mengetahui jarak dan kedalaman besi terpasang. |

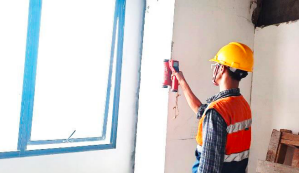

Deteksi Tulangan Dinding Identifikasi layout tulangan pada elemen dinding geser untuk verifikasi kesesuaian as-built drawing. |

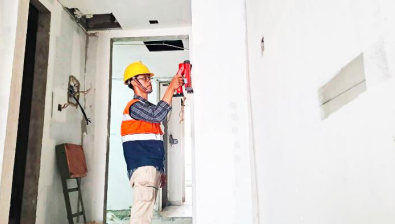

Pemeriksaan RebarScan Verifikasi konfigurasi besi tulangan menggunakan sensor elektromagnetik presisi tinggi. |
Marking Titik Uji Penandaan area pengujian berdasarkan hasil scanning untuk langkah investigasi elektrokimia selanjutnya. |

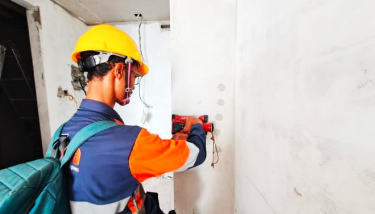

Kalibrasi Rebar Detector Sinkronisasi instrumen deteksi besi sebelum memulai akuisisi data pada elemen vertikal gedung. |

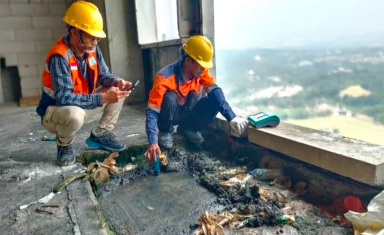

Pengujian Half-Cell Pengukuran potensial listrik untuk mendeteksi risiko korosi pada tulangan baja. |
Mapping Korosi Aktivitas pendataan tingkat oksidasi baja tulangan pada area yang terpapar kelembaban. |
Persiapan Sensor HCP Penggunaan elektroda referensi untuk mendapatkan data voltase korosi beton yang akurat. |

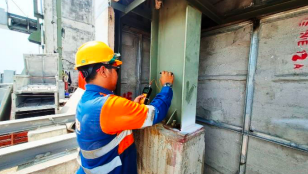

Pemeriksaan Hardness Uji kekerasan Brinell pada elemen struktur baja untuk verifikasi mutu material. |
Bolt Torque Test Pengecekan kekencangan baut sambungan baja menggunakan kunci momen terkalibrasi. |
Liquid Penetrant Test Deteksi retak rambut (crack) pada sambungan las menggunakan cairan penetran. |
Pengujian UPVT Beton Akuisisi data waktu rambat ultrasonik untuk pemetaan homogenitas slab beton. |
Hammer Test Kolom Verifikasi keseragaman mutu beton permukaan pada elemen kolom struktur. |
Inspeksi Visual Baja Evaluasi kondisi fisik material baja dari potensi deformasi atau karat eksternal. |
Monitoring Signal UPVT Analisis bentuk gelombang pada layar instrumen untuk validasi kualitas data ultrasonik. |
Aplikasi Couplant UPVT Pemberian gel khusus pada transducer guna meminimalisir hambatan udara saat transmisi signal. |
Verifikasi Sambungan Las Inspeksi lanjutan pada profil baja untuk memastikan kualitas pengerjaan welding di lapangan. |
Pengukuran HCP Lanjutan Pengambilan data potensial korosi pada titik-titik kritis area parkir/basement. |
Dokumentasi Area Uji Pencatatan visual lokasi pengujian sebagai bagian dari akuntabilitas laporan teknik. |

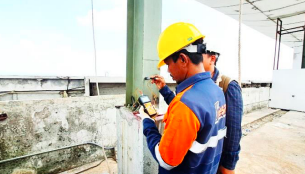

Analisis Hardness Portabel Aktivitas pengujian kekerasan logam di lokasi tanpa merusak permukaan material (NDT). |
Final Check Sambungan Verifikasi akhir seluruh komponen pengikat baut pada struktur penunjang utama gedung. |
Layanan Penyelidikan Struktur & Pengujian Material (NDT)
Penyediaan data primer melalui pengujian material eksisting adalah langkah fundamental dalam siklus analisis struktur gedung tinggi. HESA berkomitmen menghadirkan hasil pengujian yang akurat dan transparan, memberikan landasan data yang kuat bagi konsultan dan kontraktor struktur untuk melakukan perhitungan kapasitas struktur secara presisi.
Kami menyediakan berbagai layanan pengujian Non-Destructive Test (NDT) untuk elemen beton dan baja guna mendukung kebutuhan engineering industri konstruksi. Fokus kami adalah akurasi instrumen dan metodologi pengambilan data di lapangan.
