PT. HESA LARAS CEMERLANG Geotechnical Engineering & Power Transmission Structural Study – 2023 |
 |
|---|---|---|
| Kajian Penanganan Tower T.129 KV Jalur SUTT 150 KV Pelabuhan Ratu – Bayah | ||
| Nama Pekerjaan | Jasa Kajian Penanganan T.129 SUTT 150 KV Pelabuhan Ratu – Bayah | |
| Waktu Pekerjaan | September 2023 | |
| Klien | Lembaga Teknologi Fakultas Teknik Universitas Indonesia (LEMTEK UI) | |
| Lokasi Proyek | Pelabuhan Ratu – Bayah, Banten | |
| Tujuan Pekerjaan | Melakukan kajian teknis komprehensif pada Tower T.129 guna memitigasi risiko kegagalan struktur akibat gerusan aliran sungai. Pekerjaan ini bertujuan untuk memberikan solusi perkuatan (proteksi) berbasis data geoteknik dan topografi yang akurat demi menjaga keandalan jaringan transmisi listrik. | |
| Ruang Lingkup Pekerjaan |
|
|
| Catatan Pengalaman HESA |
Menangani tower transmisi T.129 yang terancam gerusan aliran sungai (scouring) memerlukan pendekatan multidisiplin. HESA mengintegrasikan data topografi presisi tinggi dengan penyelidikan geoteknik mendalam untuk memahami stratigrafi tanah di area kritis. Survey verticality tower dilakukan untuk mendeteksi adanya kemiringan dini, sementara survey GPR memberikan gambaran anomali bawah tanah. Sinergi data ini menjadi landasan bagi tim engineering HESA dalam menyusun rekomendasi perbaikan dan desain proteksi yang aplikatif guna menjaga keandalan distribusi listrik 150 KV di wilayah Pelabuhan Ratu.
|
|
Keandalan distribusi energi pada jalur SUTT 150 kV Pelabuhan Ratu – Bayah sangat bergantung pada stabilitas fondasi menara transmisi, terutama pada titik kritis yang berdekatan dengan aliran sungai. Pada September 2023, PT Hesa Laras Cemerlang ditunjuk oleh Lemtek UI melaksanakan kajian khusus pada Tower T.129. Fokus utama pekerjaan ini adalah mengidentifikasi potensi kegagalan akibat scouring (gerusan) dan merumuskan desain proteksi sipil yang berkelanjutan.
Metodologi Kajian dan Engineering Design
Integrasi data lapangan dan analisis teknis dilakukan melalui tahapan sistematis untuk menghasilkan rekomendasi yang optimal:
- Investigasi Geoteknik & Geofisika: Pelaksanaan deep boring hingga kedalaman 30 meter dikombinasikan dengan survey GPR (Ground Penetrating Radar) untuk memetakan stratigrafi tanah serta mendeteksi anomali bawah tanah di sekitar perimeter tower.
- Survey Presisi Topografi: Pengukuran terrestrial dan verticality tower dilakukan untuk memantau integritas geometri menara serta pemetaan kontur area terdampak gerusan secara detail dengan interval 0.5 meter.
- Output & Desain Solusi: Data diolah melalui pemodelan struktur dan analisis stabilitas lereng guna menghasilkan produk akhir berupa dokumen Detail Engineering Design (DED), termasuk Gambar Teknis, RAB, dan Spesifikasi Teknis perbaikan struktur proteksi.
Dokumentasi Investigasi dan Penyelidikan Tanah
(Proses penyelidikan geoteknik, survey topografi, dan monitoring tower SUTT Pelabuhan Ratu)
Drop Alat Deep Boring |
Pembuatan Benchmark (BM) |
GPR Survey Lapangan |
Setting Deep Boring T.129 |
Survey Vertikaliti Tower |

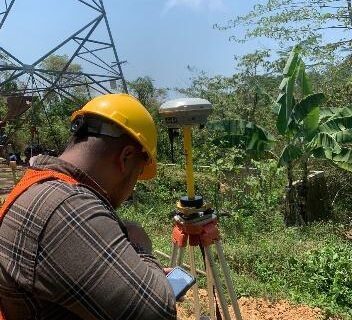

Pengukuran Static Geodetic |
Pemetaan Topografi Perimeter |
Analisis Geoteknik & Mitigasi Gerusan
Penyelidikan tanah melalui deep boring dilakukan hingga kedalaman 30 meter untuk mengidentifikasi lapisan tanah keras dan parameter stabilitas lereng di sekitar tower. Dengan data Undisturbed Sample (UDS) yang diuji di laboratorium (Triaxial & Consolidation), tim ahli dapat mensimulasikan daya dukung fondasi eksisting terhadap ancaman degradasi dasar sungai. Hasil kajian ini memberikan rekomendasi teknis berupa desain bangunan sipil perkuatan yang berfungsi sebagai pelindung fondasi tower SUTT dari erosi air yang berkelanjutan.
Kajian Teknik & Desain Perkuatan Menara Transmisi
Stabilitas menara transmisi pada area rawan gerusan sungai memerlukan pemantauan dan kajian teknis yang presisi. HESA berpengalaman dalam menyediakan layanan investigasi geoteknik dan survey topografi untuk mendukung keberlanjutan infrastruktur energi nasional.
