Asesmen struktur pada Dermaga Pelabuhan Luwuk, Banggai, dilakukan sebagai langkah teknis untuk mengevaluasi kapasitas daya dukung dan kondisi material struktur setelah beroperasi dalam jangka waktu yang lama. Paparan terhadap lingkungan laut dan beban operasional berkelanjutan menuntut dilakukannya verifikasi periodik untuk memastikan kelayakan dan keamanan fungsional dermaga. Pekerjaan ini berfokus pada pengumpulan data kuantitatif melalui serangkaian pengujian non-destruktif dan destruktif sebagai dasar analisis rekayasa.
Parameter Investigasi
Tujuan Teknis
Subjek
Struktur Dermaga Pelabuhan Luwuk
Latar Belakang
Evaluasi kapasitas daya dukung aktual dan pemetaan kondisi material struktur dermaga (trestle, lantai dermaga, dan pondasi).
1. Uji Integritas Tiang (Pile Integrity Test)
Memverifikasi panjang dan mendeteksi adanya anomali atau diskontinuitas (retak, perubahan penampang) sepanjang tiang pancang pondasi.
2. Uji Kualitas Beton (Hammer Test & UPVT)
Memperoleh estimasi nilai kuat tekan dan memetakan homogenitas beton pada elemen pelat lantai dan poer (pile cap).
3. Uji Korosi Tiang Baja (Ultrasonic Thickness)
Mengukur sisa ketebalan pada tiang pancang baja untuk menghitung laju korosi dan penurunan kapasitas penampang akibat lingkungan laut.
4. Uji Kuat Tekan Beton (Core Drill)
Mendapatkan nilai kuat tekan beton aktual melalui pengujian laboratorium terhadap sampel inti (core sample) yang diambil dari struktur.

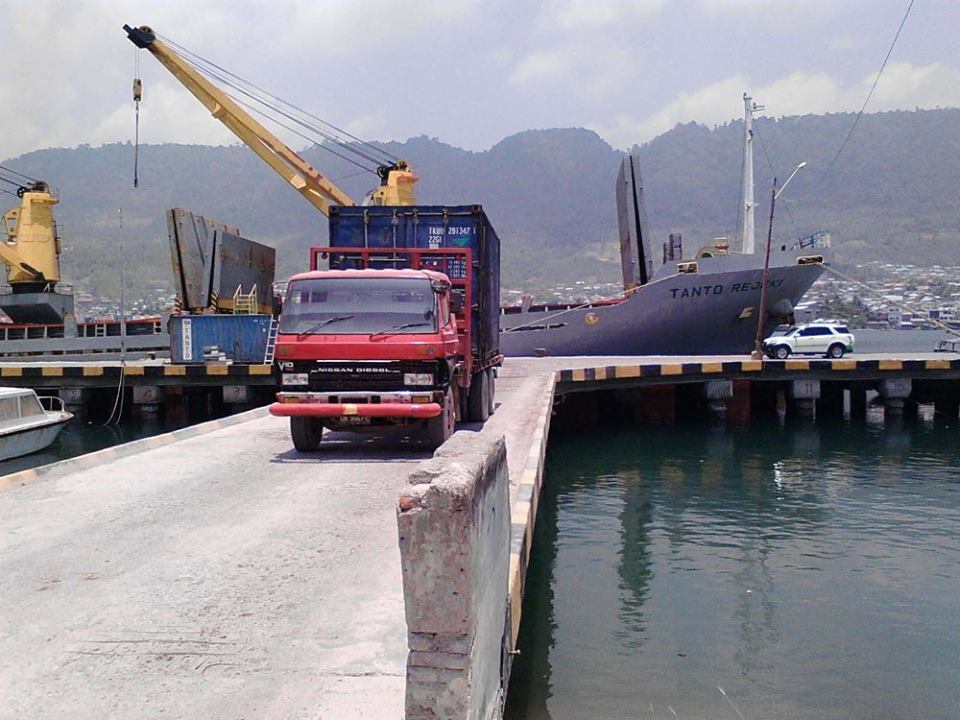

Pelabuhan Luwuk Banggai.
Metodologi dan Prosedur Pengujian Lapangan
Setiap metode pengujian diterapkan untuk memperoleh parameter spesifik yang menjadi input dalam analisis kapasitas dan kelayakan struktur dermaga.
1. Prosedur Uji Integritas Tiang (Pile Integrity Test – PIT)
Pengujian ini bersifat non-destruktif untuk mengevaluasi kondisi fisik tiang pancang di bawah permukaan tanah atau air. Prosedur lapangan mencakup:
Pelaksanaan: Permukaan atas tiang (poer) dibersihkan dan diratakan. Sebuah sensor akselerometer dipasang, kemudian sebuah pukulan ringan (low-strain impact) diberikan menggunakan palu khusus.
Analisis Data: Getaran atau gelombang kejut yang merambat ke bawah akan dipantulkan kembali ke atas saat menemui ujung tiang atau anomali. Waktu tempuh dan karakteristik sinyal pantulan dianalisis untuk mengestimasi panjang efektif tiang dan mengidentifikasi lokasi potensi cacat.
2. Prosedur Uji Kualitas Beton (Hammer Test)
Uji ini bertujuan untuk mendapatkan estimasi awal mutu beton secara cepat di banyak titik. Prosedurnya meliputi penembakan Schmidt Hammer pada permukaan beton yang telah dibersihkan untuk mendapatkan nilai pantul (rebound number), yang kemudian dikorelasikan dengan perkiraan nilai kuat tekan.
Pengujian ini esensial untuk struktur di lingkungan laut. Tujuannya adalah mengukur ketebalan sisa dari elemen baja yang telah mengalami korosi.
Pelaksanaan: Permukaan tiang baja pada zona percikan (splash zone) dan zona terendam dibersihkan dari biota laut dan produk korosi hingga mencapai permukaan baja asli. Probe ultrasonik kemudian ditempelkan untuk mengukur waktu rambat gelombang suara dan mengkonversinya menjadi data ketebalan.
Analisis Data: Selisih antara ketebalan desain dan ketebalan terukur digunakan untuk menghitung laju korosi dan penurunan kapasitas penampang elemen, yang menjadi input kritis untuk analisis ulang kekuatan struktur.
4. Prosedur Uji Kuat Tekan Beton (Core Drill)
Ini merupakan pengujian destruktif yang dilakukan untuk kalibrasi dan validasi hasil uji non-destruktif. Prosedurnya adalah pengambilan sampel beton berbentuk silinder langsung dari struktur (lantai dermaga atau poer) menggunakan mesin bor inti. Sampel tersebut kemudian dibawa ke laboratorium untuk diuji tekan hingga hancur guna mendapatkan nilai kuat tekan beton (f’c) yang sebenarnya.

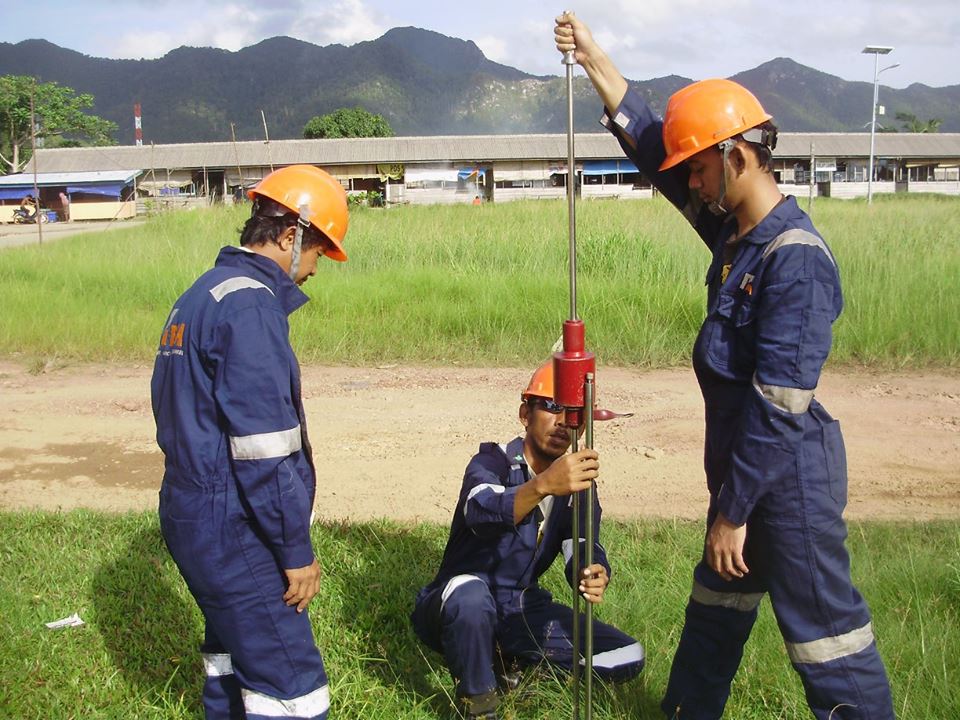

Seismic Shock Test/ Pile Integrity Test untuk mengetahui kedalaman pondasi tiang dermaga, sekaligus untuk mengetahui kekuatan dan integritasnya

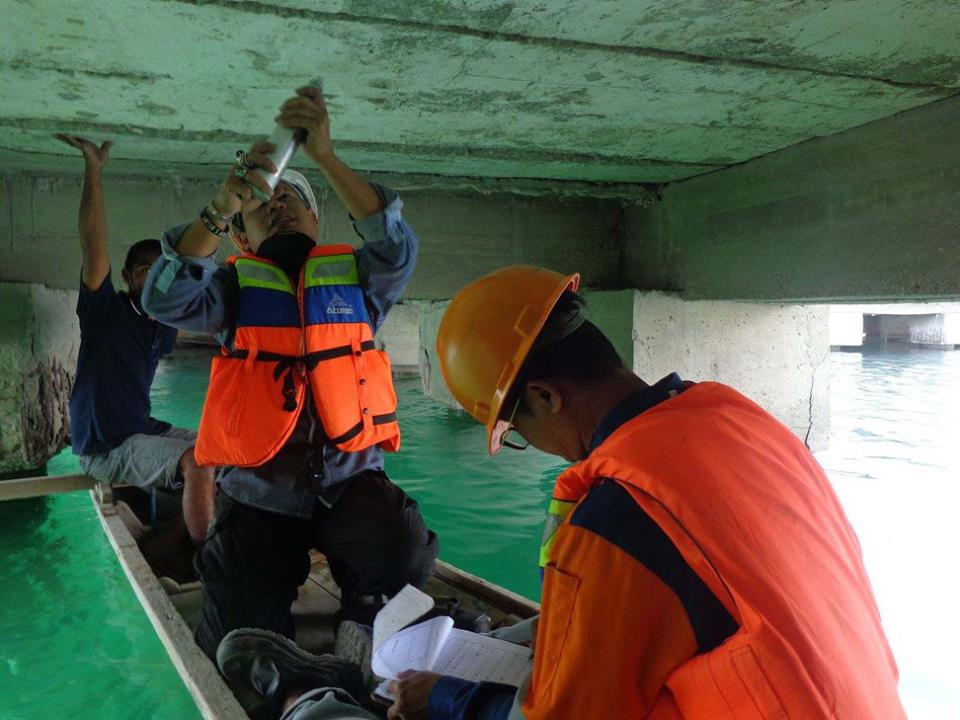

Concrete Hammer Test untuk mengetahui mutu beton pelat lantai dermaga

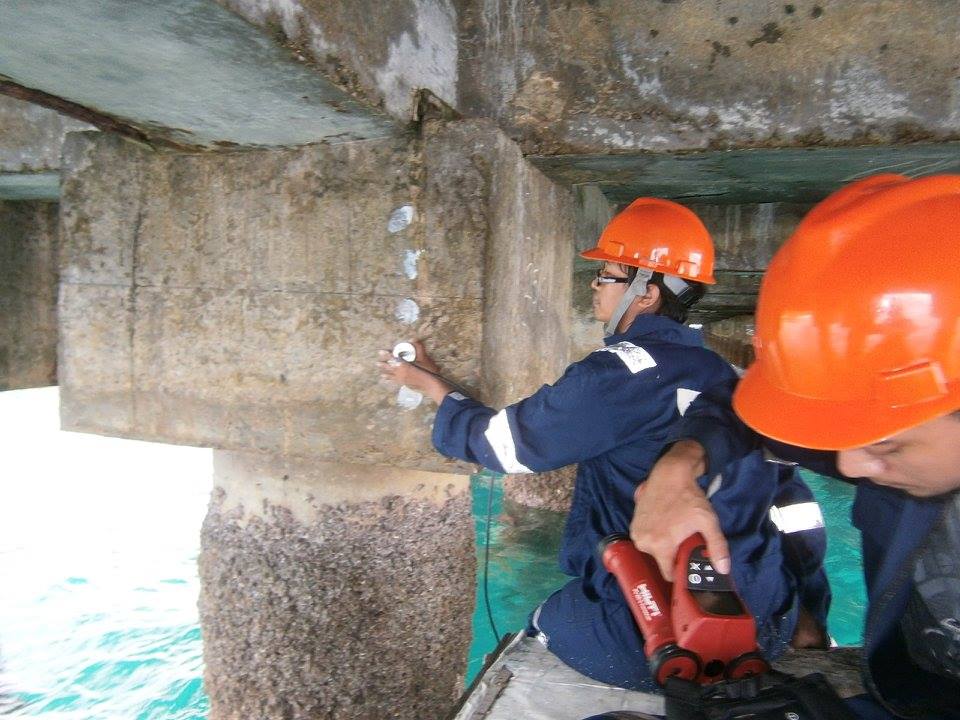

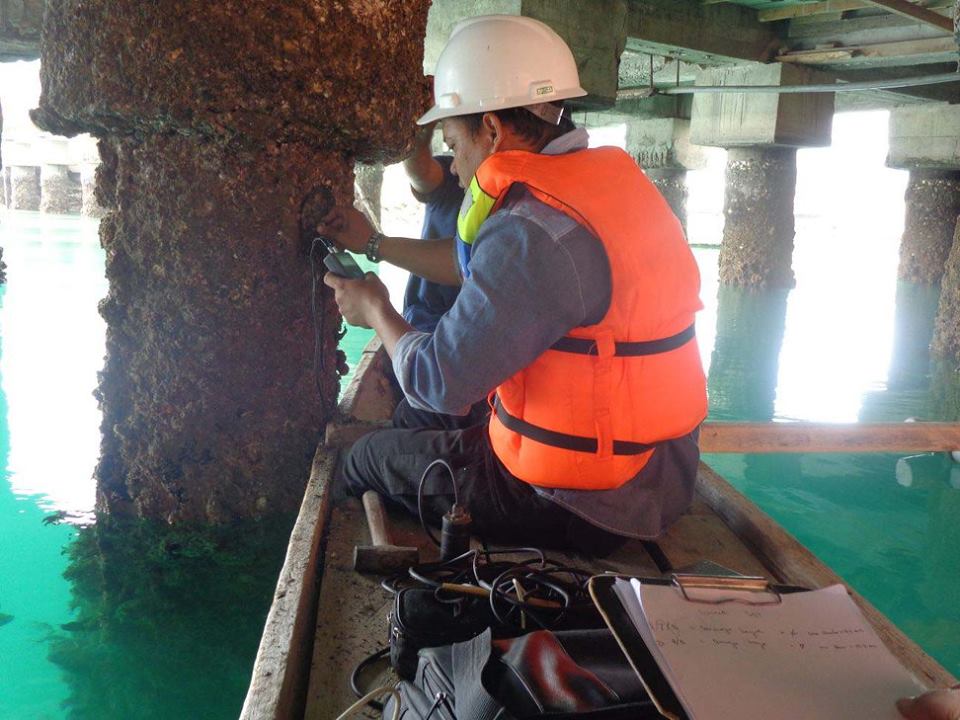

Ultrasonic Thickness untuk mengetahui sisa ketebalan baja tiang pondasi dermaga

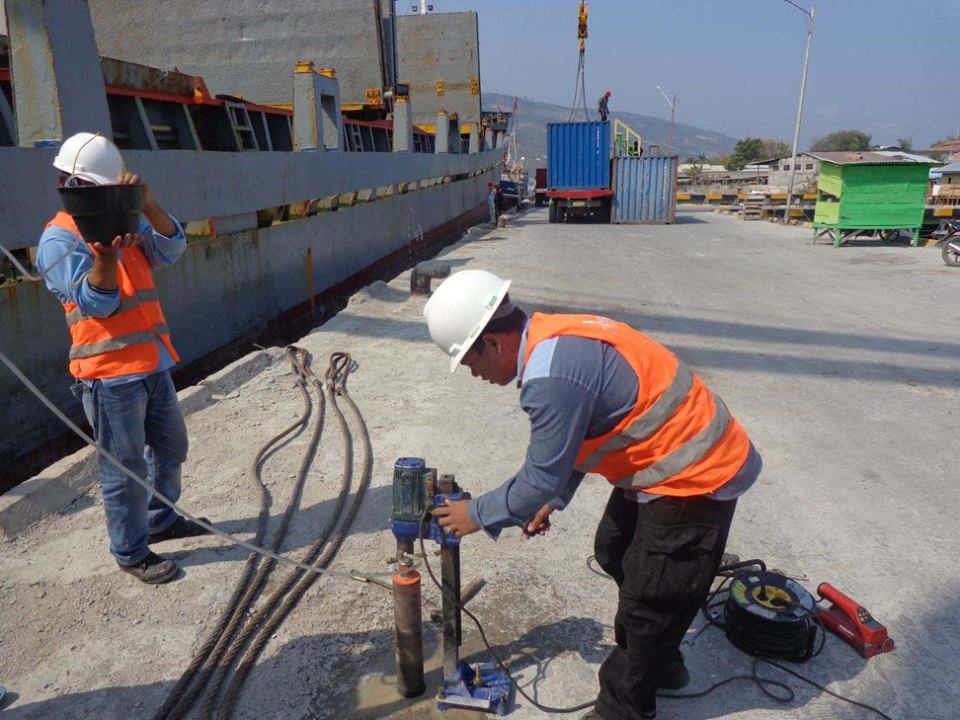

Core drill merupakan Destructive test dengan mengambil sample beton yang selanjutnya dilakukan uji tekan di laboratorium
Core drill pada pile cap (kepala tiang) yang merupakan Destructive test dengan mengambil sample beton yang selanjutnya dilakukan uji tekan di laboratorium

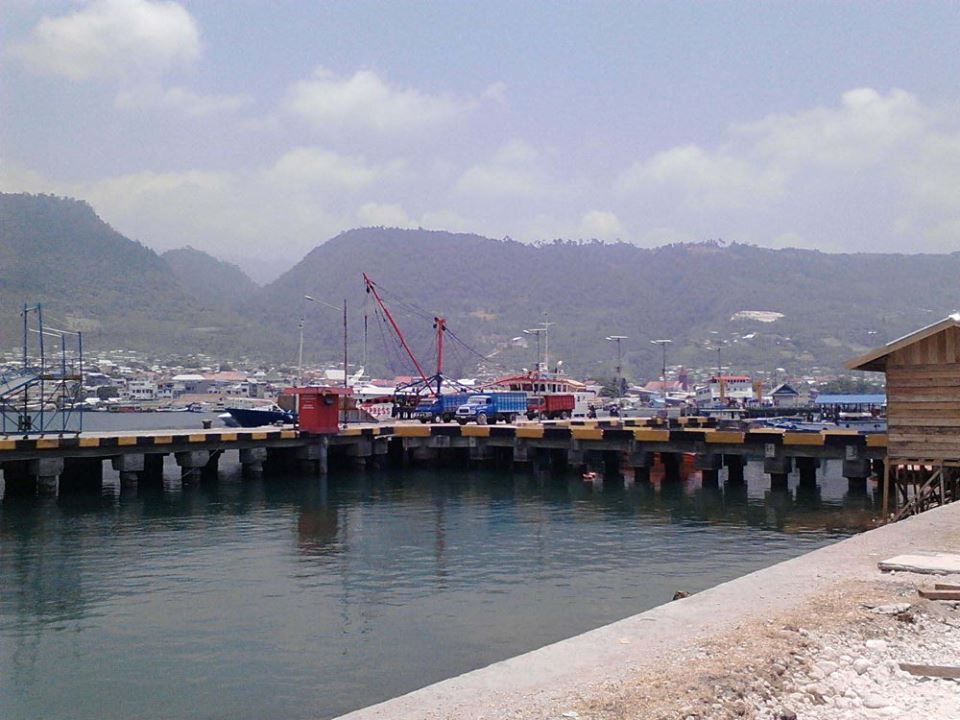

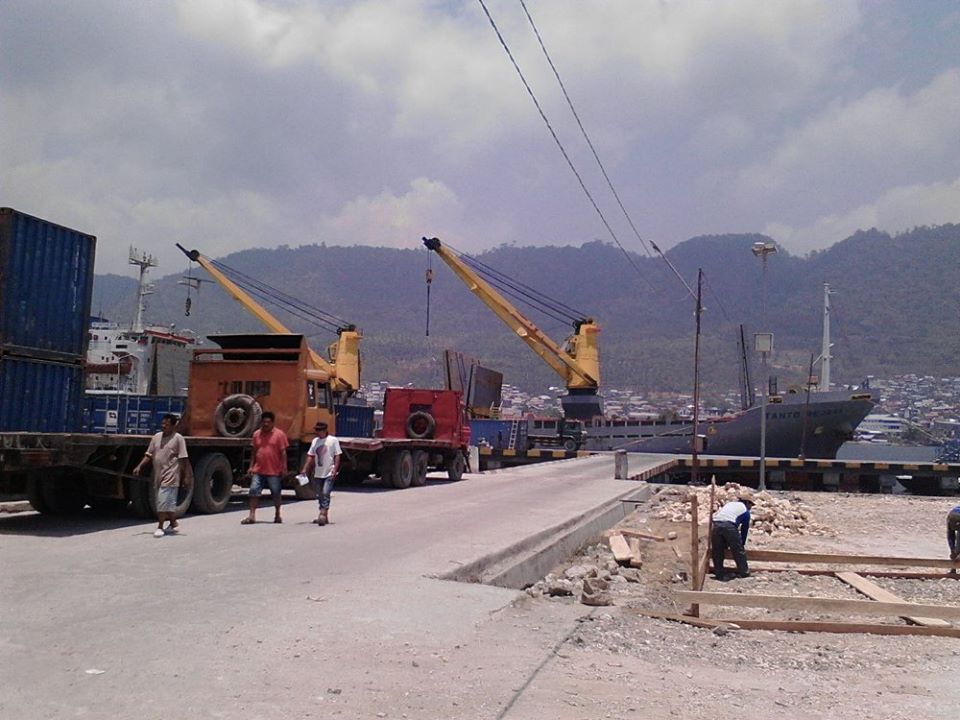

Suasana di Pelabuhan Luwuk Banggai.

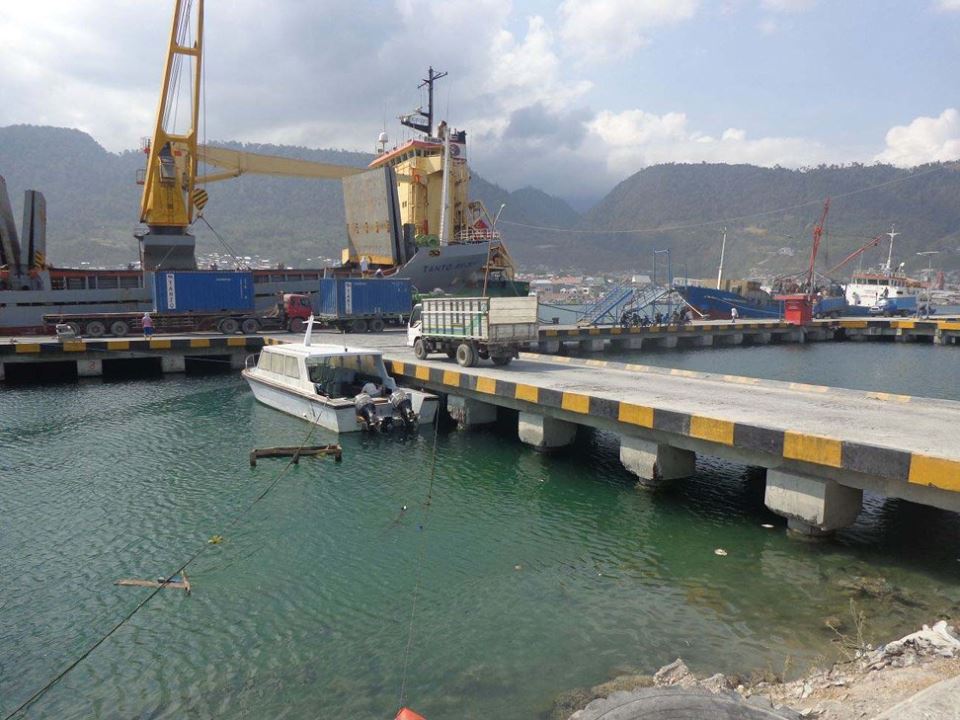

Trestle yang merupakan akses menuju dermaga

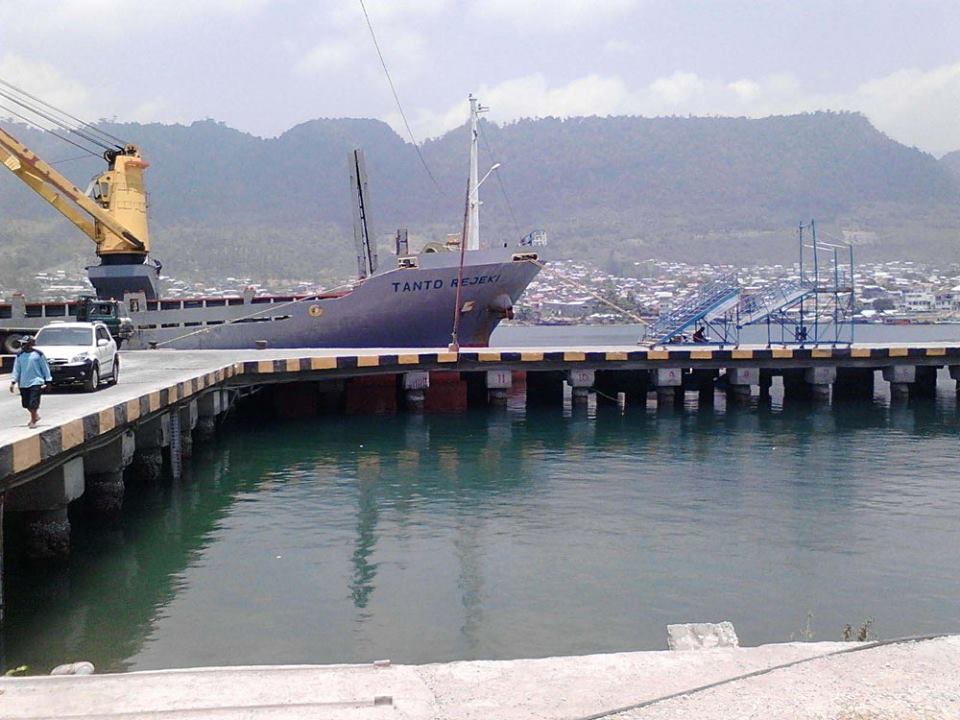

Pelabuhan Luwuk Banggai.
Konsultasi Asesmen dan Pengujian Struktur Dermaga Existing
Struktur dermaga terus-menerus menerima beban operasional dari kegiatan bongkar muat dan sandar kapal, serta mengalami paparan lingkungan laut yang agresif dan dapat memicu korosi. Evaluasi teknis secara berkala diperlukan untuk memetakan kondisi aktual dan memastikan kapasitas struktur masih memadai.
PT Hesa Laras Cemerlang menyediakan layanan asesmen teknis khusus untuk dermaga, meliputi pengujian material (beton dan baja), uji integritas pondasi, dan evaluasi kapasitas struktur untuk mendapatkan data kuantitatif lapangan sebagai dasar pengambilan keputusan operasional.
