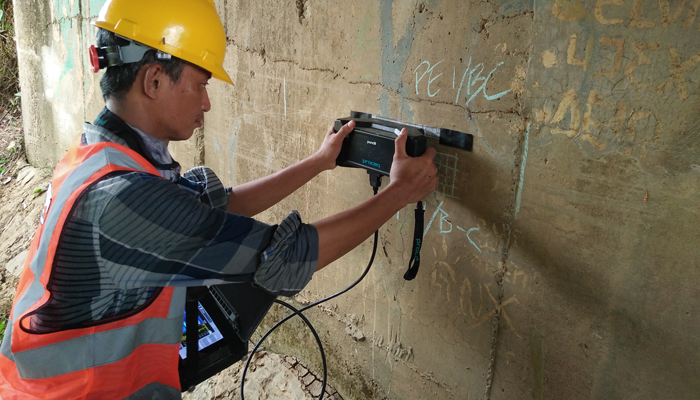

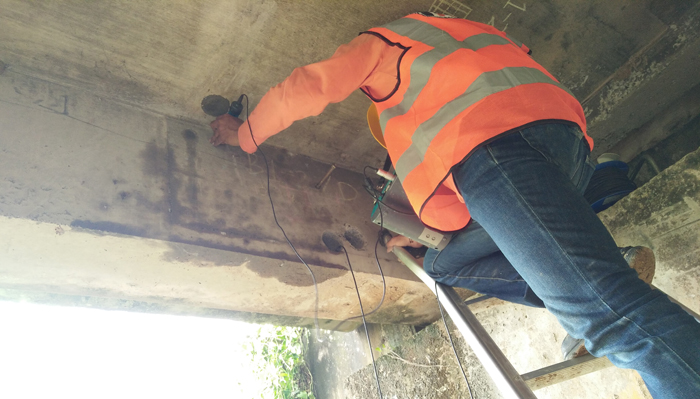

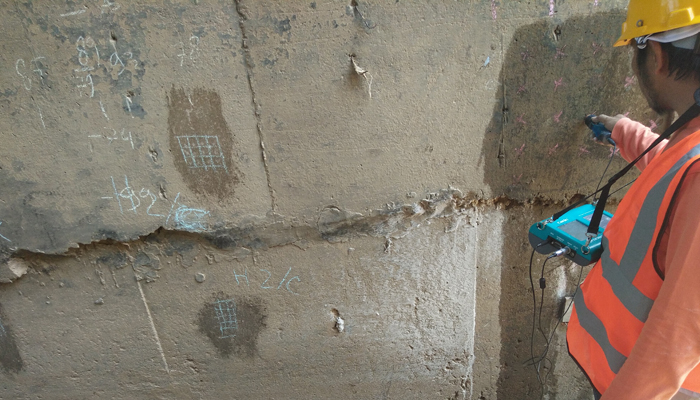

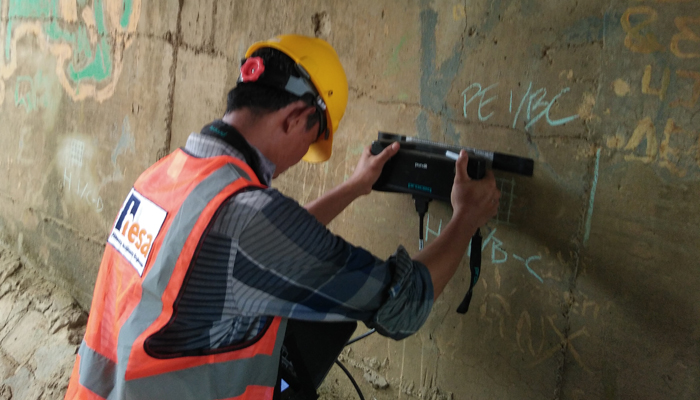

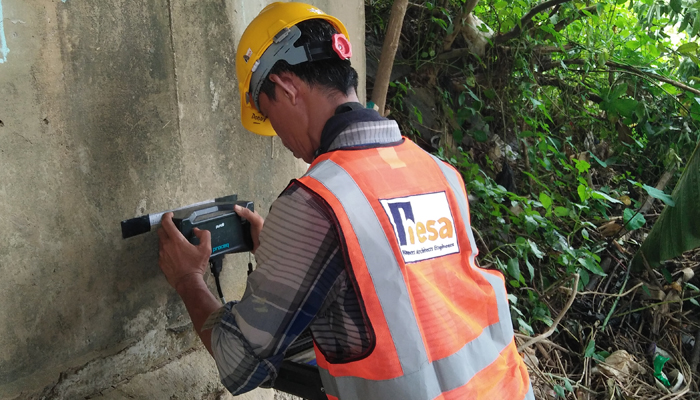

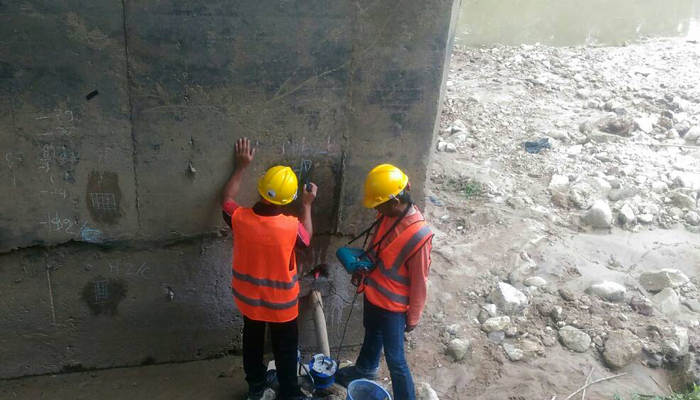

Pulse Echo Test Test sebagai salah satu uji tidak merusak yang dilakuan pada inspeksi dan audit jembatan Citra Maja Raya adalah uji untuk mendapatkan mutu beton, keragaman beton, dan mendeteksi kemungkinan adanya cacat di dalam beton seperti adanya rongga, retak, honey comb, delaminasi ataupun lainnya, salah satu kelebihannya adalah dapat memvisualisasikannya secara 3D.
Kegiatan inspeksi, audit dan rencana upgrading jembatan ini untuk memastikan keamanan jembatan bagi penggunanya.
Tipe jembatan yang diuji merupakan jembatan beton bertulang 3 span (8 m + 15 m + 8 m).
Sistem inspeksi UT pulse-echo terdiri dari beberapa komponen alat, seperti pulser/ receiver, transducer, dan perangkat display. Sebuah pulser/ receiver adalah perangkat elektronik yang bisa menghasilkan pulse listrik tegangan tinggi. Didorong oleh pulser, transduser menghasilkan energi ultrasonik frekuensi tinggi.
Energi suara merambat dan disebarkan melalui media dari obyek yang diperiksa dalam bentuk gelombang. Bila ada diskontinuitas (seperti retakan) di jalur rambatan gelombang, energi akan dipantulkan kembali dari permukaan yang cacat tersebut.
Sinyal gelombang yang dipantulkan diubah menjadi sinyal listrik oleh transduser dan ditampilkan di layar. Dengan mengetahui kecepatan gelombang dan waktu tempuh maka jarak tempuh sinyal dapat diketahui pula.
Dari sinyal tersebut, informasi tentang lokasi reflektor, ukuran, orientasi dan fitur lainnya terkadang bisa didapat.
Proses pengukuran sangat dibantu oleh inovasi dari Proceq seperti echo tracking dan estimasi otomatis kecepatan Pulse. A-Scan Mode memungkinkan analisis langsung dari data signal sedangkan B-Scan Mode menyediakan tampilan cross-sectional tegak lurus terhadap permukaan scan (pemindaian).
Area Pindai memungkinkan pengujian keseragaman ketebalan slab dalam grid pengujian.

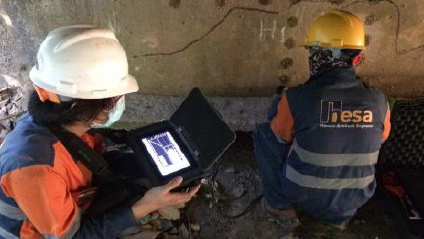

NDT lainnya yang dilakukan selain hammer test meliputi: (1) ultrasonic pulse velocity test; (2) Pulse Echo Test; (3) Covermeter Test (4) Half Cell Potential Test atau Uji Korosi; dan (5) Carbonation Test; (6) Core Drill. Sedangkan untuk penyeldikan daya dukung tanahnya digunakan uji sondir atau DCPT.
Data hasil uji selanjutnya menjadi input bagi analisis struktur untuk menilai performa Jembatan.
