Pengujian Jembatan Paringin Overpass

Pengujian Jembatan Paringin Overpass

PT Hesa Laras CemerlangPT. HESA LARAS CEMERLANG
Dokumentasi Kegiatan Tahun 2018
PT. Adaro Bumi Persada
Bridge Structural Assessment & Dynamic Testing
Nama PekerjaanAssessment Struktur Jembatan Overpass Paringin
Waktu13 September 2018
KlienPT. Adaro Bumi Persada
LokasiJalan Ahmad Yani, Paringin, Kabupaten Balangan, Kalimantan Selatan
Tujuan PekerjaanMemastikan tingkat kesehatan dan kapasitas struktur jembatan overpass koridor pertambangan guna mencegah risiko kegagalan struktural akibat beban dinamis berulang.
Ruang Lingkup
  • Dynamic Loading Test: Pengukuran respons perilaku struktur jembatan terhadap beban lalu lintas bergerak secara aktual.
  • Hammer Test & UPVT: Evaluasi estimasi mutu beton permukaan serta deteksi homogenitas material secara non-destruktif.
  • UTG & Flaw Detector: Pemeriksaan ketebalan material baja dan identifikasi cacat internal pada elemen struktur rangka/girder.
  • Bridge Analysis: Analisis kapasitas pembebanan (load rating) berdasarkan hasil investigasi lapangan terkini.
Catatan Engineering HESA
Jembatan overpass yang beroperasi di koridor tambang menghadapi beban dinamis ekstrem dari kendaraan berat operasional secara konstan. HESA mengintegrasikan pengujian beban dinamis (dynamic loading test) dan metode non-destruktif (NDT) untuk mengukur kapasitas struktural secara komprehensif tanpa mengganggu jadwal operasional harian perusahaan. Pendekatan ini menghasilkan parameter akurat bagi manajemen untuk menilai sisa umur layanan jembatan.

Evaluasi Komprehensif Kesehatan Struktur Jembatan di Koridor Tambang

Infrastruktur jembatan overpass yang terletak di jalur logistik dan koridor pertambangan rentan mengalami kelelahan material (fatigue) akibat lintasan kendaraan berat berkapasitas besar secara kontinu.

Pelaksanaan asesmen struktur mengacu pada standar teknis nasional maupun internasional yang berlaku, seperti SNI 1725 untuk pembebanan jembatan dan ASTM D5882 untuk pengujian integritas struktural.

Tim engineering HESA mengombinasikan pengujian beban dinamis, pengujian non-destruktif (NDT), serta analisis numerik kapasitas penampang guna mengenali deformasi atau penurunan kinerja material secara dini.

Hasil investigasi ini disajikan dalam laporan teknis terperinci yang menjadi acuan objektif bagi manajemen dalam mengambil keputusan pemeliharaan preventif maupun pembatasan beban operasional.

Metodologi & Alur Kerja Pelaksanaan


01. Mobilisasi & Inspeksi Visual

Pemeriksaan awal kondisi fisik jembatan, pemetaan retak permukaan, serta penentuan titik pasang sensor instrumen pengujian.


02. Dynamic Loading & NDT Execution

Pelaksanaan uji beban dinamis, Hammer Test, UPVT, pengukuran ketebalan baja (UTG), serta pemindaian menggunakan Flaw Detector.


03. Signal Processing & Bridge Analysis

Analisis data respons getaran dinamis, pemrosesan sinyal pengujian material, serta perhitungan kapasitas struktur aktual (load rating).


04. Evaluasi Risiko & Laporan Teknis

Penyusunan rekomendasi mitigasi operasional dan pelaporan hasil assessment kesehatan jembatan kepada pihak manajemen klien.

Dokumentasi Teknis Assessment Jembatan Paringin

Dokumentasi berikut memperlihatkan pelaksanaan pengujian struktur jembatan overpass Paringin di Jalan Ahmad Yani, Kabupaten Balangan. Investigasi lapangan ini memadukan uji beban dinamis dan pemeriksaan non-destruktif guna memastikan keandalan struktur di koridor pertambangan.

Pelaksanaan dynamic loading test dan assessment jembatan overpass Paringin

Overview Jembatan Overpass Paringin

Tampilan umum lokasi pengujian struktur jembatan overpass di jalur logistik pertambangan Jalan Ahmad Yani, Kalimantan Selatan.

Pengujian NDT dan pengukuran struktur jembatan Paringin

Pengujian NDT & Material

Pemeriksaan mutu beton dan komponen baja jembatan menggunakan instrumen pengujian non-destruktif berstandar tinggi.

Inspeksi Elemen Kritis

Pengamatan visual dan pencatatan kondisi aktual pada titik tumpuan serta segmen struktur yang menerima beban terpusat.

Pengukuran respons getaran dan beban dinamis jembatan

Dynamic Response Monitoring

Perekaman data respons getaran struktur jembatan saat dilintasi beban kendaraan operasional berat di lapangan.

Verifikasi akhir data pengujian struktur jembatan

Verifikasi Data Lapangan

Pemeriksaan kembali parameter instrumen ukur dan koordinasi teknis tim ahli sebelum penyusunan laporan akhir analisis.

Jasa Asesmen Struktur Jembatan & Infrastruktur Pertambangan

Menjaga keandalan dan keselamatan operasional infrastruktur di koridor pertambangan memerlukan evaluasi teknis yang presisi dan berpengalaman.

PT Hesa Laras Cemerlang menyediakan layanan asesmen struktur jembatan, uji beban dinamis (dynamic loading test), serta analisis kapasitas struktural berbasis standar nasional. Kami siap mendampingi perusahaan dalam memastikan keberlanjutan infrastruktur strategis di seluruh Indonesia.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Hotline: (021) 8404531 / 08118889409 / 081291442210

📱 Konsultasi Assessment Jembatan Pertambangan (HESA)

NDT dan LOADING TEST Jembatan II Barelang

NDT dan LOADING TEST Jembatan II Barelang

PT Hesa Laras CemerlangPT. Hesa Laras Cemerlang
Dokumentasi Kegiatan Tahun 2014

Nama PekerjaanNDT dan Loading Test Jembatan II Barelang
Waktu2014
KlienKementerian PU – PT. Anugrah – Lab Teknik Sipil UMJ
LokasiBatam, Kepulauan Riau
Tujuan PekerjaanEvaluasi Performa dan Kapasitas Jembatan
Ruang Lingkup Pekerjaan
  1. Non Destructive Testing (NDT)
  2. Static & Dynamic Loading Test
Catatan Pengalaman HESASetelah beroperasi lama, kapasitas aktual Jembatan II Barelang perlu divalidasi lagi lewat pengujian langsung di lapangan. Data NDT dan uji beban dipakai untuk menilai respons struktur eksisting jadi dasar penentuan kebutuhan pemeliharaan atau penguatan.

Pengujian NDT dan Loading Test Jembatan II Barelang dilakukan untuk evaluasi performa dan kelayakan teknis struktur jembatan strategis. Proyek kolaborasi Kementerian PU, PT. Anugrah, dan Laboratorium Teknik Sipil UMJ dilaksanakan 2014 di Batam.

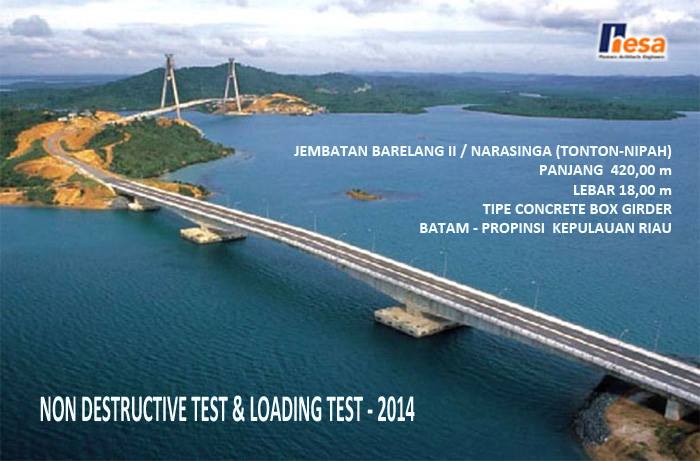

NDT Loading Test Jembatan II Barelang

NDT dan LOADING TEST Jembatan II Barelang

Jembatan penghubung di Batam beroperasi di lingkungan maritim dan melayani beban lalu lintas signifikan. Dalam kondisi itu, validasi berkala kapasitas struktur diperlukan untuk memastikan kesesuaian antara kapasitas aktual dan tuntutan operasional. Uji beban dipakai sebagai salah satu metode evaluasi untuk mendukung keputusan teknis pengelolaan jembatan.

Metode pengujian menggabungkan Non Destructive Testing (NDT) dengan static dan dynamic loading test untuk evaluasi performa struktural aktual. Pendekatan komprehensif ini bagian dari proses validasi kapasitas jembatan untuk dasar keputusan teknis.

Hasil pengujian NDT dan loading test mendukung evaluasi kondisi struktural dan perencanaan maintenance strategis jembatan.

Layanan assessment struktur HESA telah menangani berbagai proyek infrastruktur strategis kepulauan. Sebagai konsultan struktur, PT Hesa Laras Cemerlang memprioritaskan validasi empiris yang actionable untuk keputusan pengelola jembatan.

NDT Loading Test Jembatan II Barelang Banner

Frequently Asked Questions (FAQ) – NDT dan Loading Test Jembatan

Apa perbedaan loading test statis dan dinamis?

Pada uji statis, beban ditempatkan pada posisi tertentu, lalu respons jembatan seperti lendutan diukur. Pada uji dinamis, yang diamati adalah perilaku jembatan terhadap beban bergerak atau getaran. Keduanya memberi informasi yang berbeda, sehingga sering dilakukan bersama.

Apakah uji beban dapat merusak jembatan?

Uji beban dirancang agar tidak menimbulkan kerusakan. Besar beban dan tahapan pembebanannya ditetapkan engineer berdasarkan data jembatan, dan responsnya dipantau selama pengujian. NDT sendiri bersifat tidak merusak elemen yang diperiksa.

Apakah jembatan harus ditutup selama pengujian, dan apa yang perlu disiapkan?

Pengujian umumnya memerlukan pengaturan lalu lintas, dan penutupan sebagian atau penuh dapat dibutuhkan pada periode tertentu. Kebutuhannya bergantung pada metode dan kondisi jembatan. Pengelola sebaiknya menyiapkan dokumen desain atau gambar terbangun, riwayat pemeliharaan, serta koordinasi dengan instansi yang mengatur lalu lintas.

Berapa biaya dan lama pengujian jembatan?

Biaya dan durasinya berbeda untuk setiap jembatan. Faktor yang memengaruhi adalah jenis dan panjang jembatan, jumlah bentang yang diuji, metode pengujian, akses ke lokasi, dan kebutuhan pengaturan lalu lintas. Penawaran disusun setelah tim engineer meninjau data jembatan.

Apakah hasil uji beban langsung menjadi dasar pembatasan beban atau perkuatan?

Hasil pengujian menjadi masukan, dan keputusannya diambil setelah engineer mengevaluasi data dengan membandingkannya terhadap perhitungan dan kriteria yang berlaku. Satu kali pengujian tidak otomatis menghasilkan keputusan. Pembatasan beban atau perkuatan baru ditetapkan bila evaluasi menunjukkan hal itu diperlukan.

Evaluasi Struktur Jembatan Penghubung Strategis di Zona Maritim

Struktur jembatan penghubung strategis di zona maritim butuh validasi berkala untuk deteksi korosi, fatigue cracking, atau penurunan load rating akibat beban operasional bertahun-tahun.

Sebagai konsultan struktur, HESA lakukan evaluasi komprehensif NDT+loading test, analisis kapasitas aktual, dan rekomendasi maintenance sesuai standar infrastruktur strategis.

Hasil pengujian memberi kejelasan teknis untuk keputusan: status load rating saat ini, kebutuhan penguatan, maintenance periodik, atau pembatasan beban sementara.
