Topographic Survey Archives - PT Hesa Laras Cemerlang

PT. HESA LARAS CEMERLANG
Geodetic Survey & Land Development Specialist – 2026

“Topographic Survey & Boundary Validation for Pakuwon Batam Project”

Nama Pekerjaan

Survei Topografi dan Penentuan Batas Lahan: Proyek Pakuwon Batam

Waktu

Juni 2025

Klien

PT Cemerlang Indo Properti – PT Pakuwon Jati, Tbk

Objektif Teknis

Melakukan pengukuran lahan untuk mengunci akurasi koordinat batas properti. Data hasil survei diintegrasikan melalui metode superimposed dengan data kontur eksisting sebagai landasan teknis pematangan lahan (land clearing).

Ruang Lingkup

Bidang Investigasi & Desain	Item Pekerjaan Spesifik	Output Strategis
Boundary Survey	Total Station & GPS GNSS	Data koordinat presisi pada titik batas fisik lahan.
Spatial Integration	Superimposed Map Analysis	Peta kontur eksisting terintegrasi batas lahan untuk estimasi cut and fill.

Catatan Engineering HESA

Validasi batas lahan menggunakan prosedur pengikatan titik acuan Bench Mark resmi guna menjamin kesesuaian legalitas spasial. Audit lapangan ini merujuk pada standar ketelitian survei terestris untuk meminimalkan deviasi luas area. Integrasi data kontur secara superimposed merupakan parameter kritis dalam menentukan elevasi rencana pada fase land development.

Akurasi Spasial Proyek Pakuwon Batam: Landasan Teknis Land Clearing

Pengembangan area komersial di Batam memerlukan kepastian koordinat batas lahan yang absolut sebelum fase konstruksi dimulai. PT Hesa Laras Cemerlang melakukan survei topografi komprehensif untuk mendefinisikan batas fisik properti guna menghindari tumpang tindih lahan dan kesalahan pada perhitungan volume pekerjaan tanah. Data primer dari 102 titik koordinat ini menjadi dasar hukum dan teknis bagi PT Cemerlang Indo Properti dalam mengeksekusi rencana induk pembangunan.

Integrasi Data Kontur dan Validasi Batas Properti

Fokus utama investigasi ini adalah pengumpulan data spasial presisi tinggi untuk mendukung proses pematangan lahan secara efisien. Dengan menggabungkan data batas hasil survei dengan profil kontur lapangan, tim engineering dapat merumuskan model digital medan yang akurat. Hasil akhir berupa laporan superimposed menjadi rujukan operasional dalam menghitung rasio cut and fill, memastikan ketersediaan data elevasi yang valid bagi kontraktor pelaksana lapangan.

Metodologi Execution Protocol

01. Reconnaissance & Monumentation

Peninjauan medan dan penentuan titik ikat Bench Mark primer untuk memastikan kerangka referensi koordinat yang konsisten di seluruh area.

02. Terrestrial Mapping & Boundary Data Collection

Pengambilan data koordinat pada titik batas lahan menggunakan instrumen Total Station untuk mengunci posisi fisik sesuai dokumen legalitas.

03. Data Superimposition & Reporting

Pengolahan data spasial berupa penggabungan batas lahan dengan kontur eksisting untuk menghasilkan peta kerja pembangunan lahan yang komprehensif.

Dokumentasi Teknis Survei Topografi

Tim surveyor HESA melaksanakan pengukuran detil pada area Proyek Pakuwon Batam guna memastikan akurasi data spasial primer. Seluruh prosedur lapangan mengikuti standar pemetaan terestris untuk menjamin validitas output gambar batas lahan dan analisis kontur bagi pengembangan lahan tahap lanjut.

Setting Instrument Bench Mark

Penempatan alat ukur Total Station pada titik koordinat ikat Bench Mark primer sebagai acuan dasar seluruh titik pengukuran lapangan.

Pemeriksaan Titik Batas Properti

Verifikasi fisik patok menggunakan Prisma Reflektor untuk mengunci posisi koordinat 102 titik batas guna memastikan akurasi luas lahan.

Survei Detil Situasi

Pengambilan data detil menggunakan Total Station Terestris pada data kontur eksisting area 12,5 Ha guna mendukung analisis pematangan lahan.

Final Site Monitoring

Dokumentasi area kerja melalui Visual Survey dan validasi kondisi lapangan sebagai basis pelaporan bagi manajemen PT Cemerlang Indo Properti.

Spesialis Survei Geodesi & Land Development

Keberhasilan pengembangan lahan skala besar dimulai dari akurasi data spasial yang tak terbantahkan. PT Hesa Laras Cemerlang menghadirkan solusi survei topografi yang presisi guna menjamin efisiensi pekerjaan tanah dan kepastian batas properti bagi proyek infrastruktur strategis Anda.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Survei Topografi & Pemetaan

	PT. HESA LARAS CEMERLANG Industrial Structural Assessment & NDT Inspection – 2023
	Technical Assessment dan Uji NDT Struktur EWTP Pertamina Balongan
Nama Pekerjaan	Pengujian Struktur EWTP Pertamina Balongan
Waktu Pelaksanaan	Oktober 2023
Pemberi Kerja	PT Inovasi Teknologi Inspeksi
Lokasi Proyek	PT Pertamina RU VI Balongan, Indramayu, Jawa Barat
Tujuan Pekerjaan	Melakukan validasi teknis terhadap integritas struktur beton pada fasilitas pengolahan air limbah (EWTP) Pertamina Balongan. Pengujian ini bertujuan untuk mendeteksi degradasi material, homogenitas beton, serta memastikan stabilitas vertikal struktur guna mendukung keberlanjutan operasional kilang yang aman.
Ruang Lingkup Pekerjaan	Hammer Test (Uji kekerasan permukaan beton). UPVT / Ultrasonic Pulse Velocity Test (Uji integritas dan homogenitas beton). Verticality Survey (Uji kelurusan/tegak lurus struktur bangunan).
Catatan Engineering Hesa	Fasilitas EWTP pada industri migas memiliki tantangan paparan zat kimia dan kelembapan tinggi yang berisiko mempercepat degradasi beton. Melalui kombinasi Hammer Test dan UPVT, HESA berhasil memetakan kualitas beton secara menyeluruh tanpa merusak struktur (NDT). Data velocity dari UPVT memberikan gambaran adanya keretakan internal atau segregasi beton yang tidak terlihat secara visual, sementara uji verticality memastikan tidak terjadi deformasi struktural pada fasilitas krusial di Pertamina RU VI Balongan ini.

Keandalan infrastruktur pada objek vital nasional seperti Pertamina RU VI Balongan menuntut standar inspeksi yang ketat. Pada Oktober 2023, PT Hesa Laras Cemerlang ditunjuk PT Inovasi Teknologi Inspeksi melaksanakan *Technical Assessment* pada struktur *Effluent Water Treatment Plant* (EWTP). Audit ini merupakan langkah preventif untuk memastikan fasilitas pengolahan limbah tetap dalam kondisi prima dan aman dari risiko kegagalan struktural yang dapat berdampak pada operasional kilang.

Dokumentasi Uji NDT Struktur EWTP Balongan

(Pelaksanaan Hammer Test, UPVT, dan Monitoring Vertikaliti pada Struktur EWTP Pertamina Balongan)

Hammer Test Elemen Kolom

Pengujian UPVT pada Dinding Tank

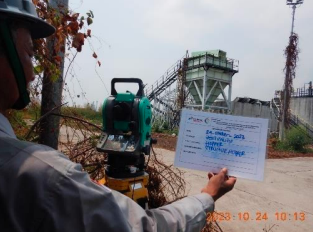

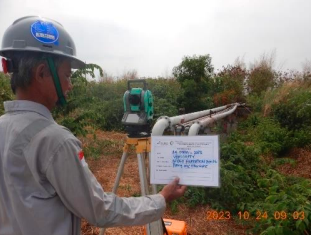

Pengukuran Verticality Survey

Inspeksi Visual Struktur EWTP

Kalibrasi Alat UPVT Lapangan

Pemetaan Titik Uji Hammer

Evaluasi Kepadatan Beton (UPVT)

Konsultan Audit Struktur Industri & Spesialis NDT

PT Hesa Laras Cemerlang menghadirkan keahlian audit struktur bagi fasilitas industri energi dan migas. Kami berkomitmen menyajikan data teknis yang akurat melalui pengujian NDT mutakhir, guna menjamin keamanan operasional dan keberlanjutan infrastruktur strategis nasional.
