Uji Beton UPV Test Taman Tekno, BSD

Logo HESA PT. HESA LARAS CEMERLANG
Structural Testing & Forensic Specialist – 2024		 Logo Deca
“High-Precision Ultrasonic Diagnostics for Concrete Integrity.”
Nama Pekerjaan Pengujian Beton dengan UPV di Taman Tekno, BSD
Date / SPK Juli 2024
Pemberi Kerja PT Deca Reka Nawasena
Durasi Pekerjaan 7 Hari Kalender
Lokasi Taman Tekno, BSD, Tangerang Selatan
Tujuan Pekerjaan Mendeteksi homogenitas dan kualitas internal beton menggunakan gelombang ultrasonik guna memastikan kekuatan srtuktural elemen bangunan di kawasan industri Taman Tekno.
Ruang Lingkup Pekerjaan
  • Ultrasonic Pulse Velocity Test (UPVT): Pengukuran kecepatan rambat gelombang untuk identifikasi void, retak internal, dan kepadatan beton.
  • Data Acquisition: Pengambilan sampel titik uji pada elemen kolom dan balok strategis.
  • Reporting: Analisis komparatif hasil kecepatan pulse velocity terhadap standar mutu beton rencana.
Catatan Pengalaman HESA
Proyek di Taman Tekno BSD ini merupakan bagian dari uji integritas berkala pada bangunan industri. HESA menggunakan instrumen UPV digital untuk memberikan data presisi mengenai kondisi internal beton tanpa merusak struktur (*Non-Destructive Test*). Kerja sama dengan PT Deca Reka Nawasena ini memastikan setiap elemen beton yang diuji memiliki integritas yang sesuai untuk mendukung beban operasional pergudangan/industri di kawasan tersebut.

Pelaksanaan Pengujian Beton dengan Ultrasonic Pulse Velocity (UPV) di Taman Tekno, BSD, difokuskan pada validasi kepadatan massa beton pada elemen-elemen struktural utama. Sebagai kawasan industri yang padat aktivitas, kualitas beton pada bangunan di Taman Tekno harus memenuhi standar keamanan yang tinggi. Pada Juli 2024, PT Hesa Laras Cemerlang melakukan diagnosa internal guna mendeteksi adanya diskontinuitas atau rongga yang tidak terlihat secara visual, memberikan kepastian teknis bagi pengelola gedung.

Metodologi Penyelidikan UPVT

Rangkaian pengujian dilakukan dengan prosedur standar ASTM C597 guna mendapatkan data velocity yang akurat:

  • Surface Preparation: Pembersihan titik uji dan aplikasi *ultrasonic couplant* untuk menjamin transmisi gelombang yang sempurna dari transducer ke beton.
  • Direct/Semi-Direct Transmission: Penempatan transducer secara berlawanan atau tegak lurus untuk mengukur waktu tempuh (*transit time*) gelombang ultrasonik.
  • Waveform Analysis: Monitoring sinyal pada layar instrumen untuk memastikan validitas data pulse yang diterima sebelum dilakukan pencatatan akhir.

Dokumentasi Teknis Investigasi Lapangan

(Implementasi UPVT pada Elemen Beton Taman Tekno BSD)

Inisialisasi Instrumen UPV

Persiapan perangkat elektronik dan kalibrasi bar sebelum memulai akuisisi data lapangan.

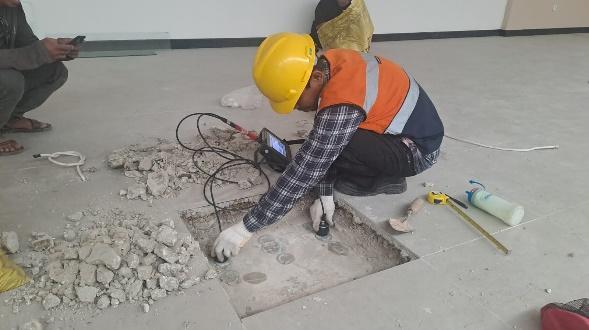

Pembersihan Titik Uji

Aktivitas penghalusan permukaan beton guna memastikan kontak transducer yang optimal.

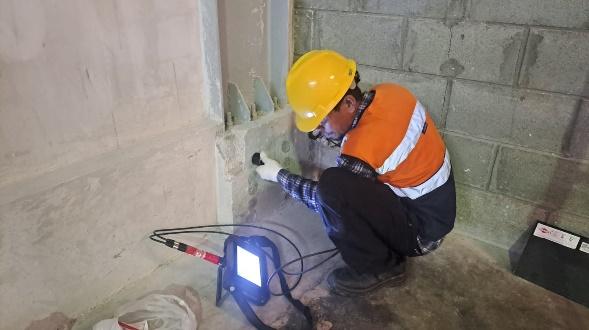

Aplikasi Couplant

Pemberian gel khusus sebagai media rambat gelombang ultrasonik antara alat dan beton.

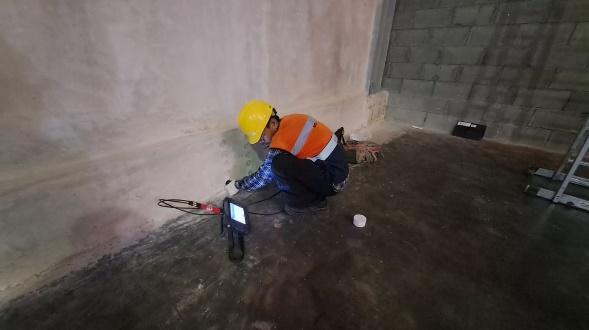

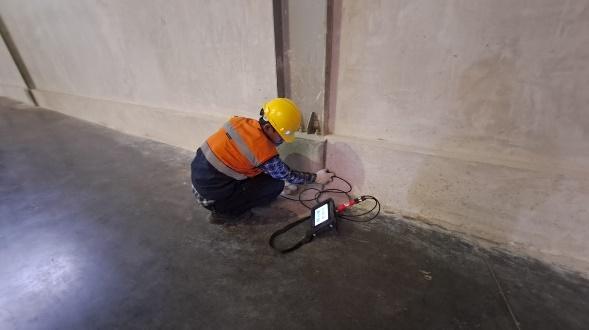

Pengukuran Transit Time

Proses pembacaan waktu tempuh gelombang melalui elemen balok struktur.

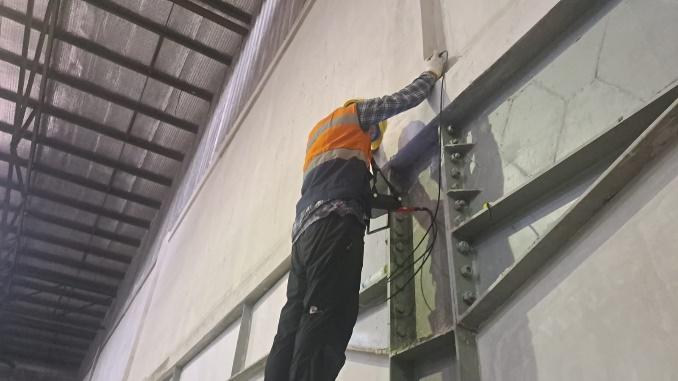

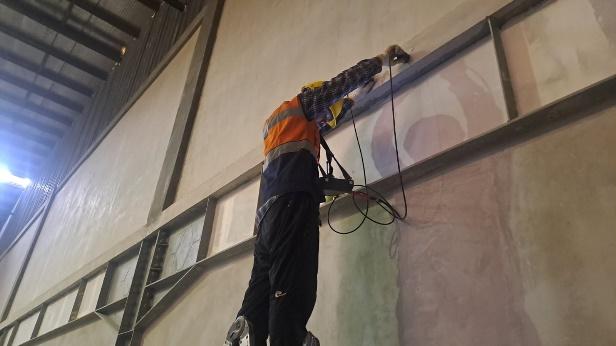

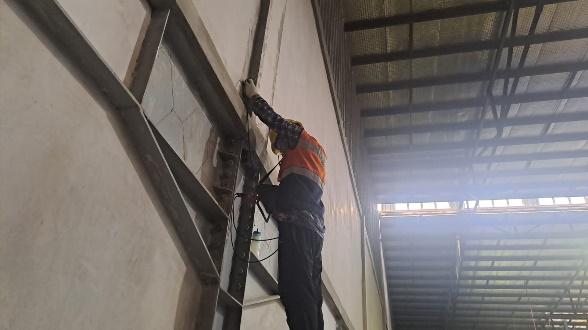

Pengujian Kolom Utama

Aktivitas scanning pada kolom untuk memverifikasi homogenitas pengecoran beton internal.

Monitoring Signal Digital

Analisis bentuk gelombang pada monitor untuk memastikan stabilitas data velocity.

Cross-Check Titik Uji

Pengecekan ulang pada area yang menunjukkan anomali kecepatan rambat gelombang.

Pengukuran Dimensi Elemen

Verifikasi ketebalan beton sebagai parameter pembagi untuk menghitung nilai velocity (m/s).

Pencatatan Data Lapangan

Aktivitas tabulasi hasil transit time untuk setiap grid pengujian elemen beton.

Final Inspection Elemen

Evaluasi visual akhir pada titik-titik yang telah selesai diuji dengan UPV.

Kompilasi Data Akhir

Penyelesaian seluruh rangkaian pengambilan data lapangan sebelum proses penyusunan laporan teknik.

Layanan Penyelidikan Struktur & Pengujian UPVT

Pengujian Ultrasonic Pulse Velocity (UPV) merupakan instrumen diagnostik yang sangat efektif untuk mengetahui kesehatan internal beton tanpa tindakan destruktif. Data velocity yang akurat memungkinkan pemilik bangunan untuk melakukan mitigasi risiko struktural secara dini dan merencanakan langkah perbaikan yang tepat sasaran.

HESA menyediakan solusi akuisisi data beton yang saintifik untuk berbagai tipe bangunan, mulai dari kawasan industri hingga hunian vertikal. Laporan kami memberikan dasar analisis yang kuat bagi konsultan dan pemilik aset dalam menjaga kelaikan fungsi bangunan.
