PT. HESA LARAS CEMERLANG Structural Forensic & Power Plant Infrastructure Division |
 |
|---|---|---|
| Audit Forensik & Desain Perkuatan Pelat Lantai Turbine-Generator PLTU Suralaya | ||
| Proyek | Assesment Struktur Turbin Generator PLTU Suryalaya | |
| Waktu | Januari 2025 | |
| Klien | PT Indra Karya (Persero) Divisi Engineering III | |
| Lokasi | PLTU Suralaya – Cilegon, Banten | |
| Tujuan Utama | Fase Audit: Melakukan investigasi mendalam terhadap pola retak pada pelat lantai area Turbine & Generator untuk mendeteksi risiko kegagalan struktur. Fungsi Output: Memberikan rekomendasi teknis dan Detail Engineering Design (DED) perkuatan guna menjaga stabilitas operasional pembangkit. |
|
| Catatan Engineering HESA |
Keretakan pada area turbin dan generator menunjukkan gangguan distribusi beban dinamis yang memengaruhi presisi mesin. Di lapangan, tim mengukur amplitudo getaran untuk melihat potensi resonansi yang mempercepat kelelahan (fatigue) beton. Pemindaian besi (rebar scan) 3D dilakukan secara menyeluruh guna memetakan sisa penampang tulangan yang masih utuh di bawah retakan tersebut. |
|
Laporan Forensik Struktur Pelat Lantai Area Turbine & Generator
1. Observasi Gejala Kerusakan (Site Observation)
Tim menemukan pola retak menjalar pada pelat lantai yang memikul beban turbin dengan putaran tinggi (high RPM). Getaran berkelanjutan memperlebar celah retak sehingga uap air dan zat kimia berisiko masuk ke dalam struktur (carbonation). Kondisi ini mengancam ikatan antara beton dan besi tulangan (bond strength), yang jika dibiarkan akan menyebabkan penurunan elevasi pondasi mesin secara bertahap.
2. Urutan Investigasi Teknis
Pengambilan data lapangan dilakukan dengan urutan sebagai berikut untuk mendapatkan hasil yang asertif:
- Pemetaan Visual: Inventarisasi lebar dan kedalaman retak pada seluruh area platform turbin.
- Uji Tanpa Rusak (NDT): Pengujian kecepatan rambat gelombang ultrasonik (UPV) untuk mendeteksi rongga di dalam beton dan Hammer Test untuk cek keseragaman permukaan.
- Penyelidikan Geoteknik: Pengeboran tanah (Deep Boring) hingga 30 meter untuk memvalidasi apakah keretakan dipicu oleh penurunan tanah dasar (settlement).
- Uji Getaran (Vibration Test): Perekaman respon dinamis struktur saat turbin beroperasi guna menganalisis dampak beban siklik pada kelelahan material.
3. Solusi Engineering & Gambar DED
HESA menyusun rekomendasi teknis berdasarkan hasil pemodelan struktur di kantor pusat. Dokumen akhir mencakup Gambar DED perkuatan yang menetapkan metode injeksi epoxy untuk menutup celah retak dan penambahan perkuatan eksternal menggunakan serat karbon (carbon wrap) pada titik-titik dengan tegangan tinggi. Langkah ini memastikan struktur kembali kaku dan mampu meredam getaran mesin secara optimal.
4. Jaminan Keamanan Operasional
Investigasi ini memberikan kepastian data bagi PT Indra Karya (Persero) dalam mengambil tindakan perbaikan yang tepat sasaran. Pendekatan ini menghindari pemborosan biaya perbaikan yang tidak perlu dan meminimalkan risiko henti mesin (unplanned shutdown) yang berdampak pada suplai listrik nasional.
Dokumentasi Investigasi & Audit Struktur PLTU Suralaya
(Asesmen Komprehensif Elemen Struktural dan Geoteknik Area Turbin & Generator)

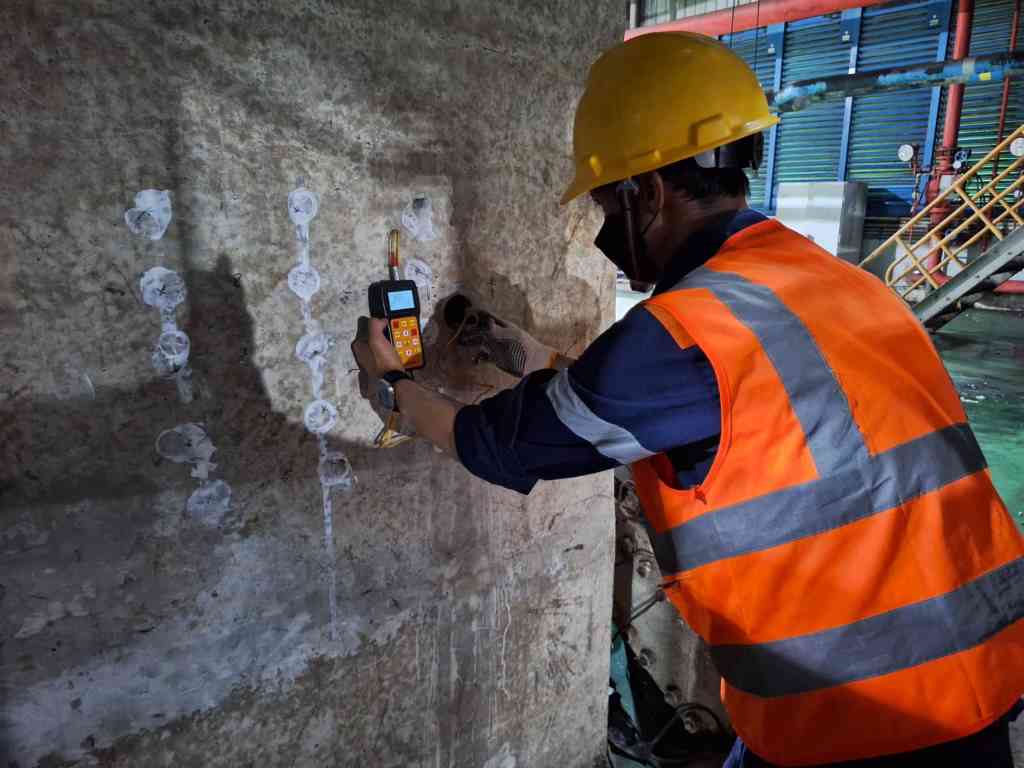

Tinjauan Visual Struktur Pendataan pola retak permukaan pada pelat lantai area mesin utama. |

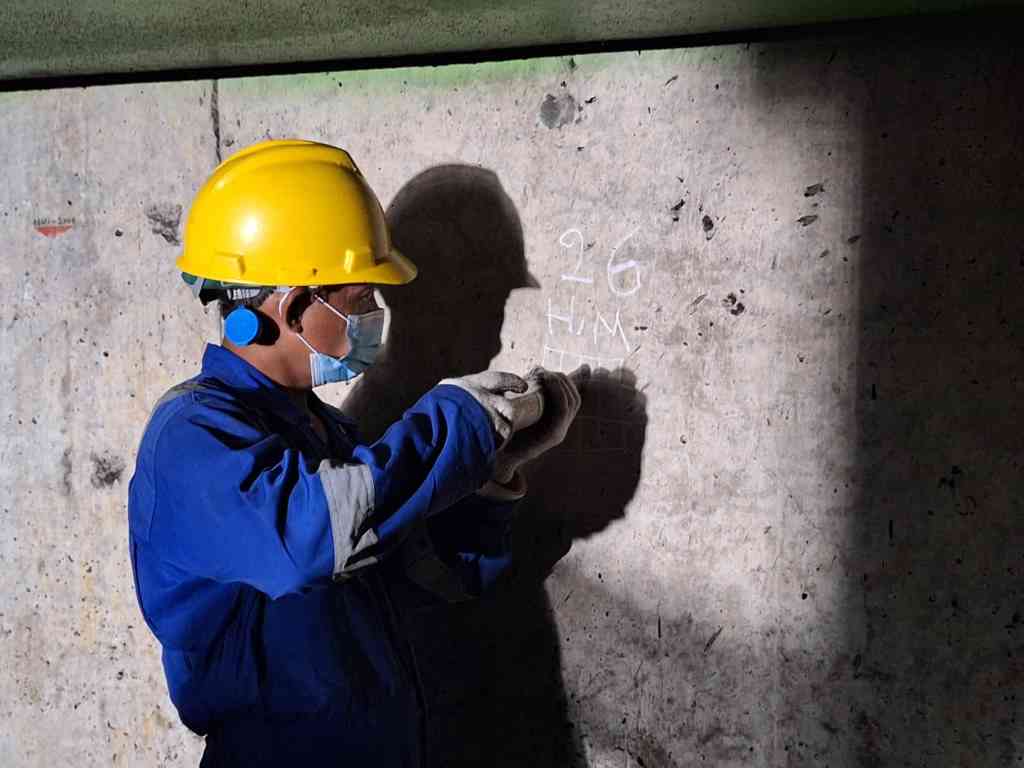

Koordinasi Lapangan Penentuan titik bor tanah dan penempatan sensor getaran pada pondasi turbin. |
||||||||||

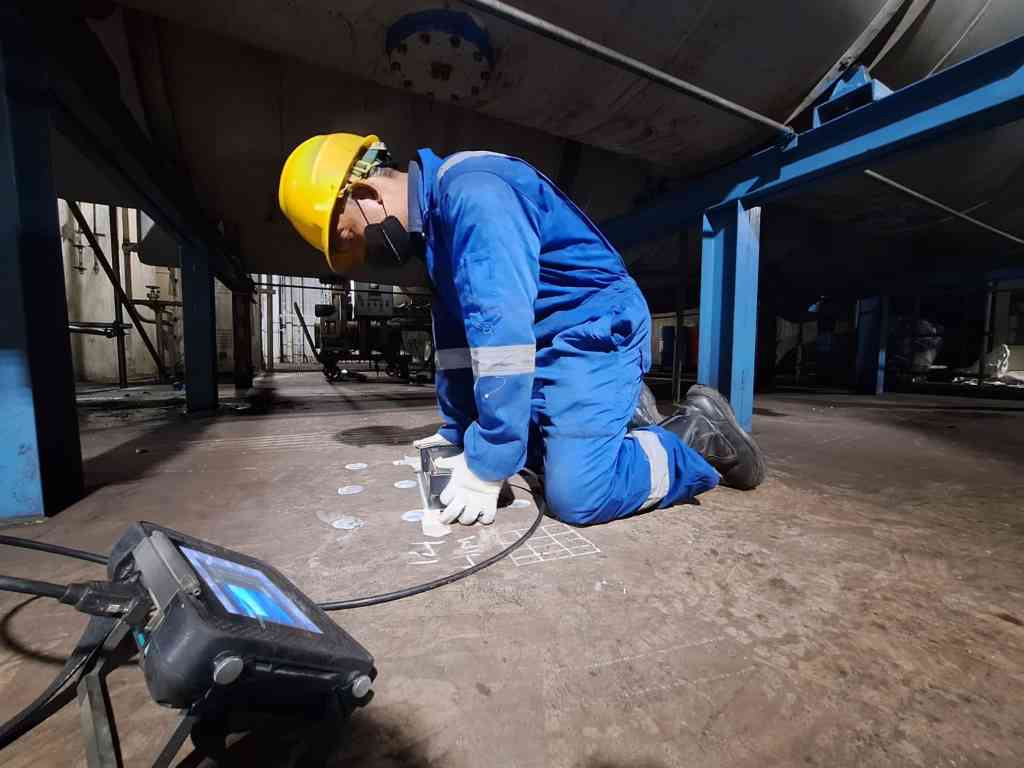

Ultrasonic Pulse Velocity (UPV) Deteksi integritas dan rongga (honeycomb) di dalam elemen beton tebal. |

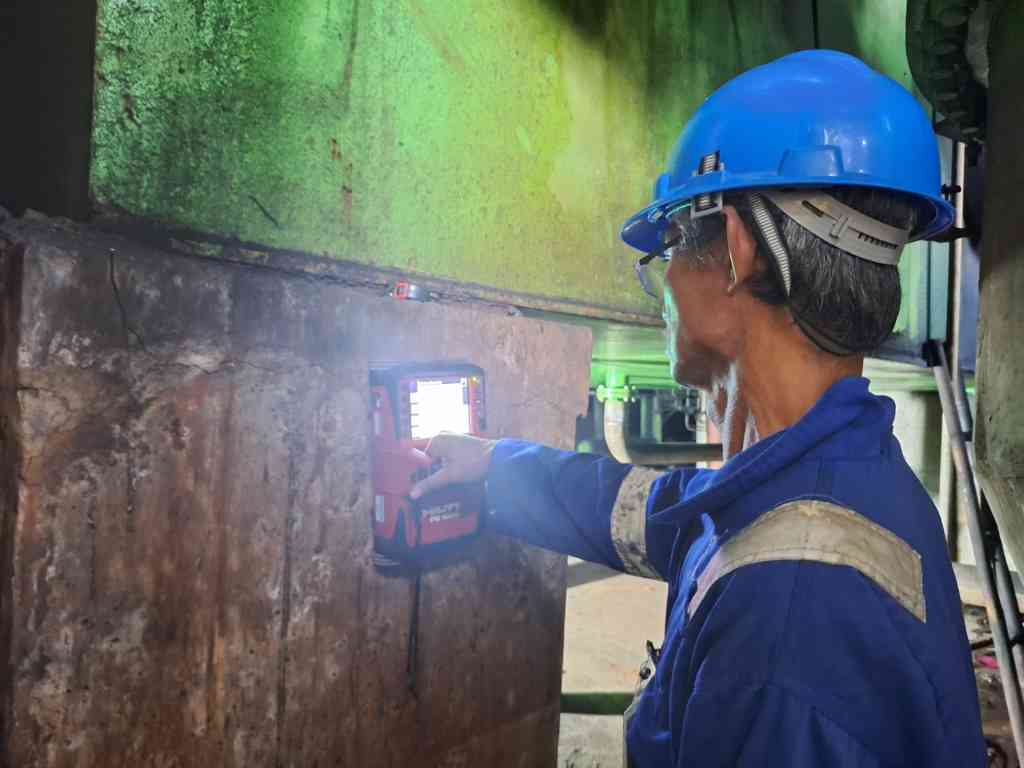

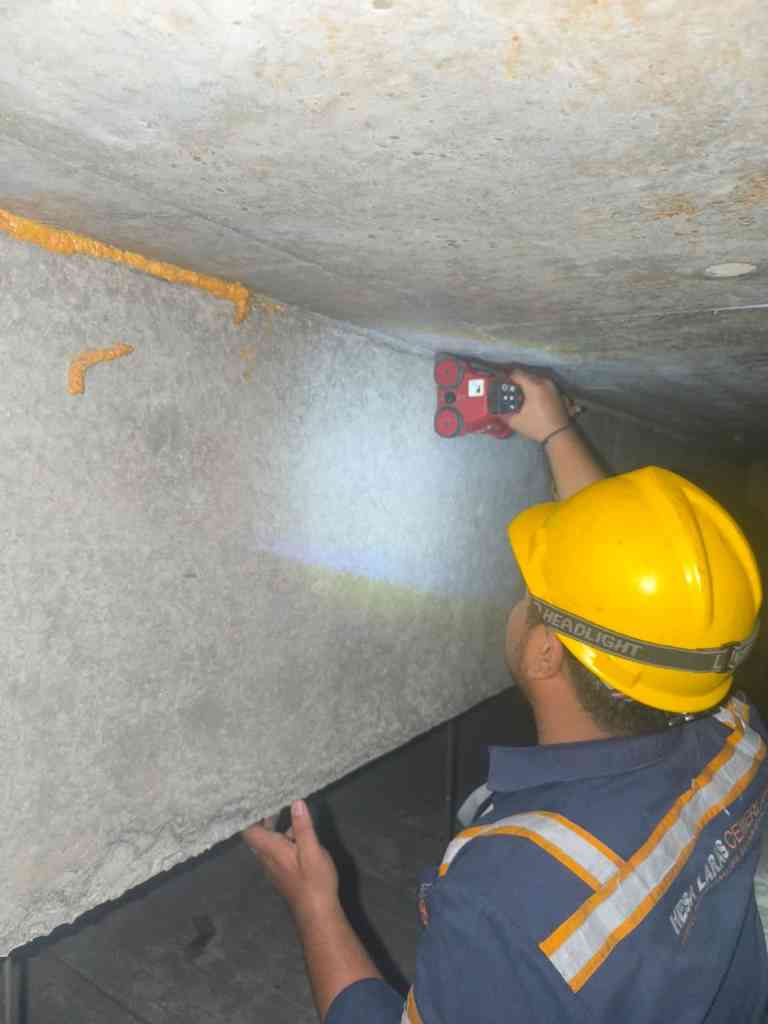

Rebar Scanning (Hilti PS1000) Pemetaan distribusi dan spasi tulangan untuk verifikasi kapasitas lentur. |

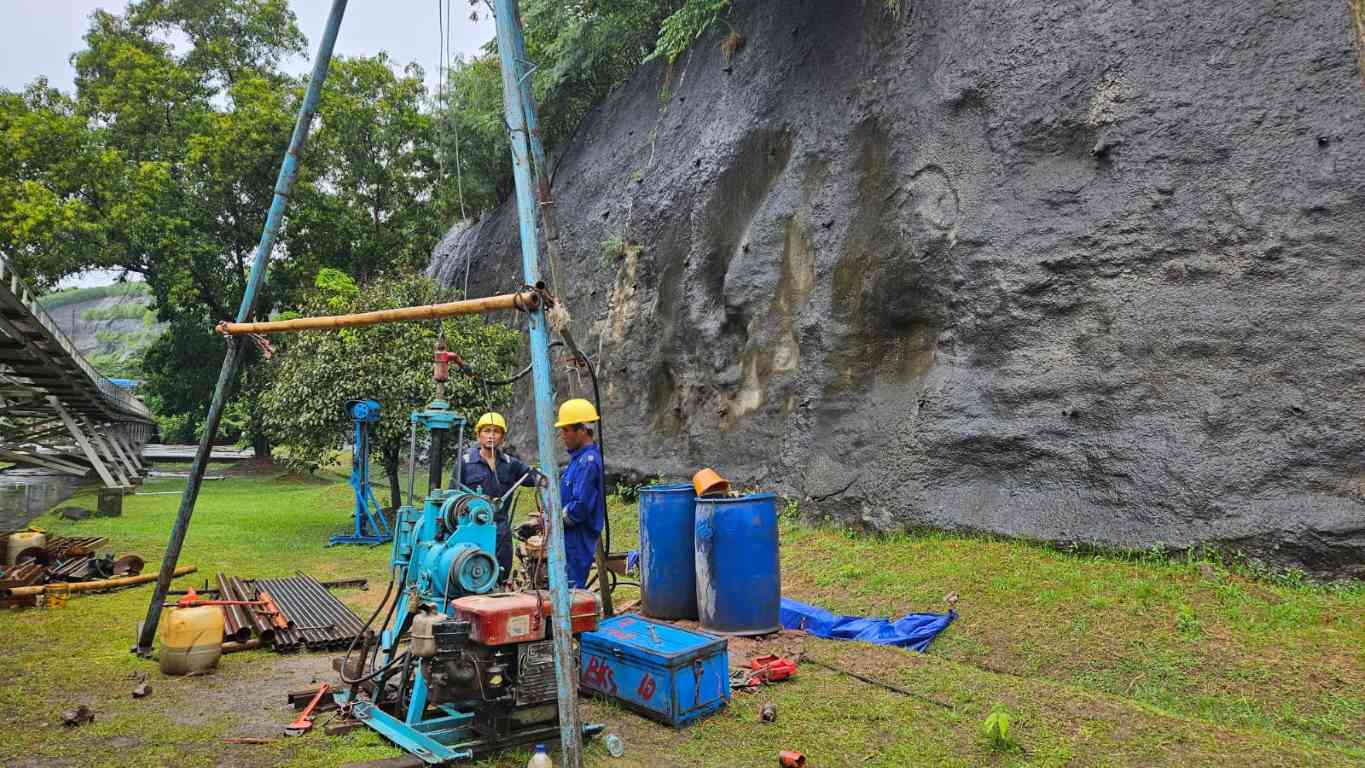

Boring & SPT Test Penyelidikan tanah dalam untuk evaluasi parameter daya dukung pondasi. |
|||||||||

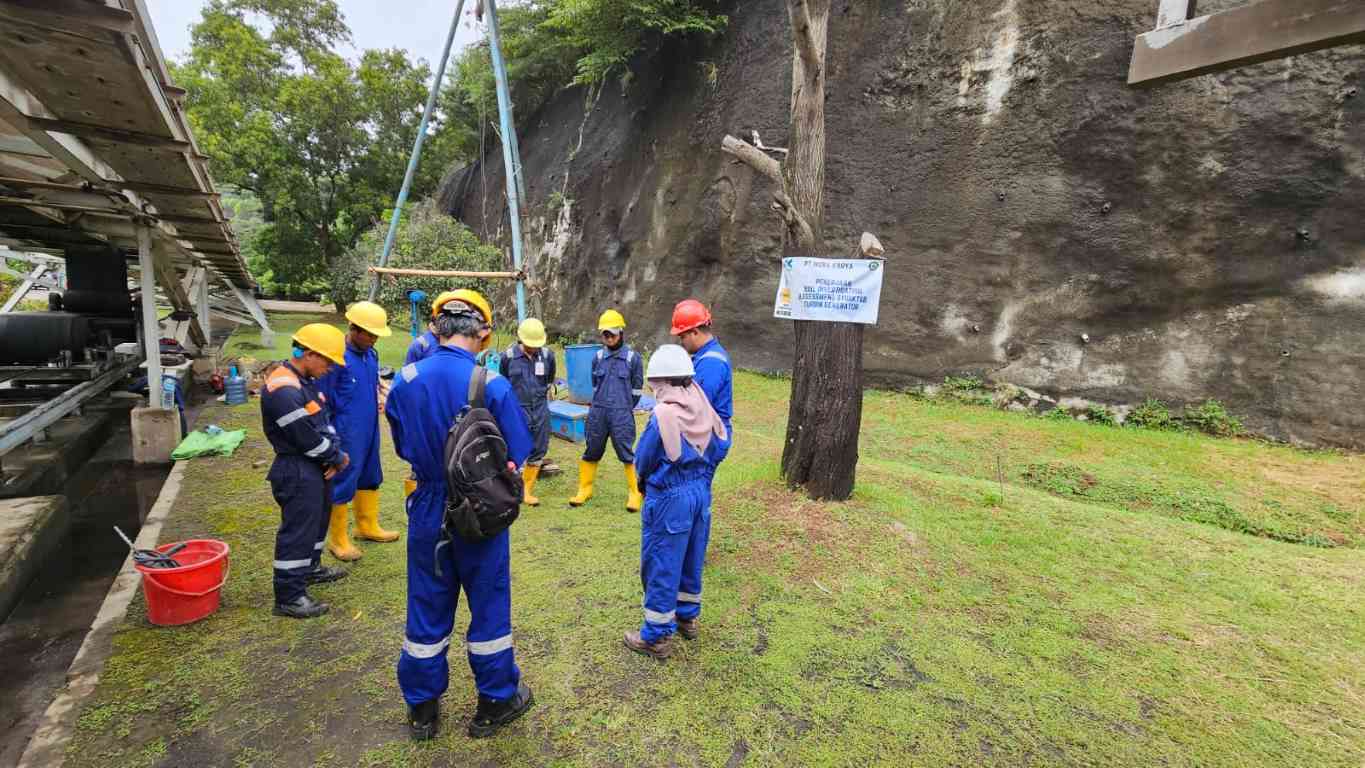

Concrete Core Drill Pengambilan sampel silinder untuk uji crushing di laboratorium independen. |

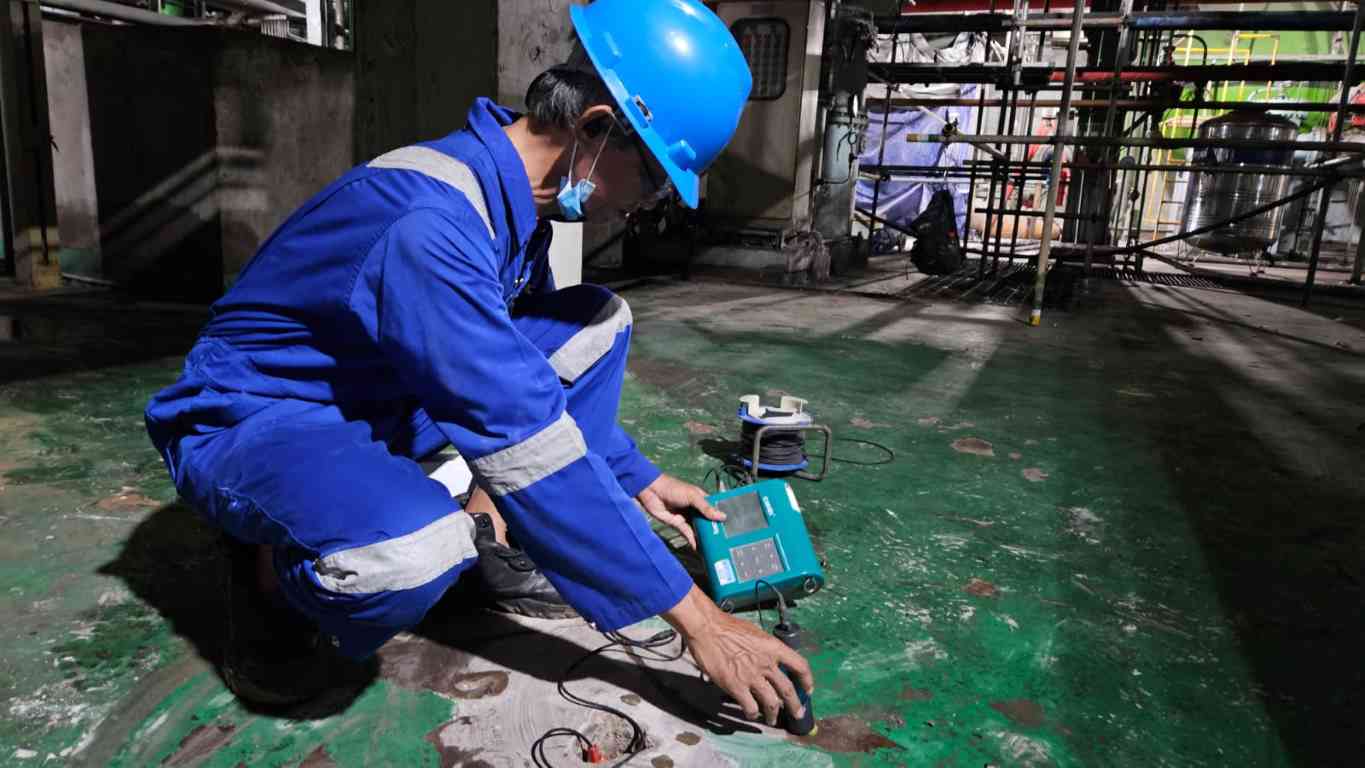

Vibration Monitoring Perekaman amplitudo getaran turbin untuk analisis resonansi struktur. |

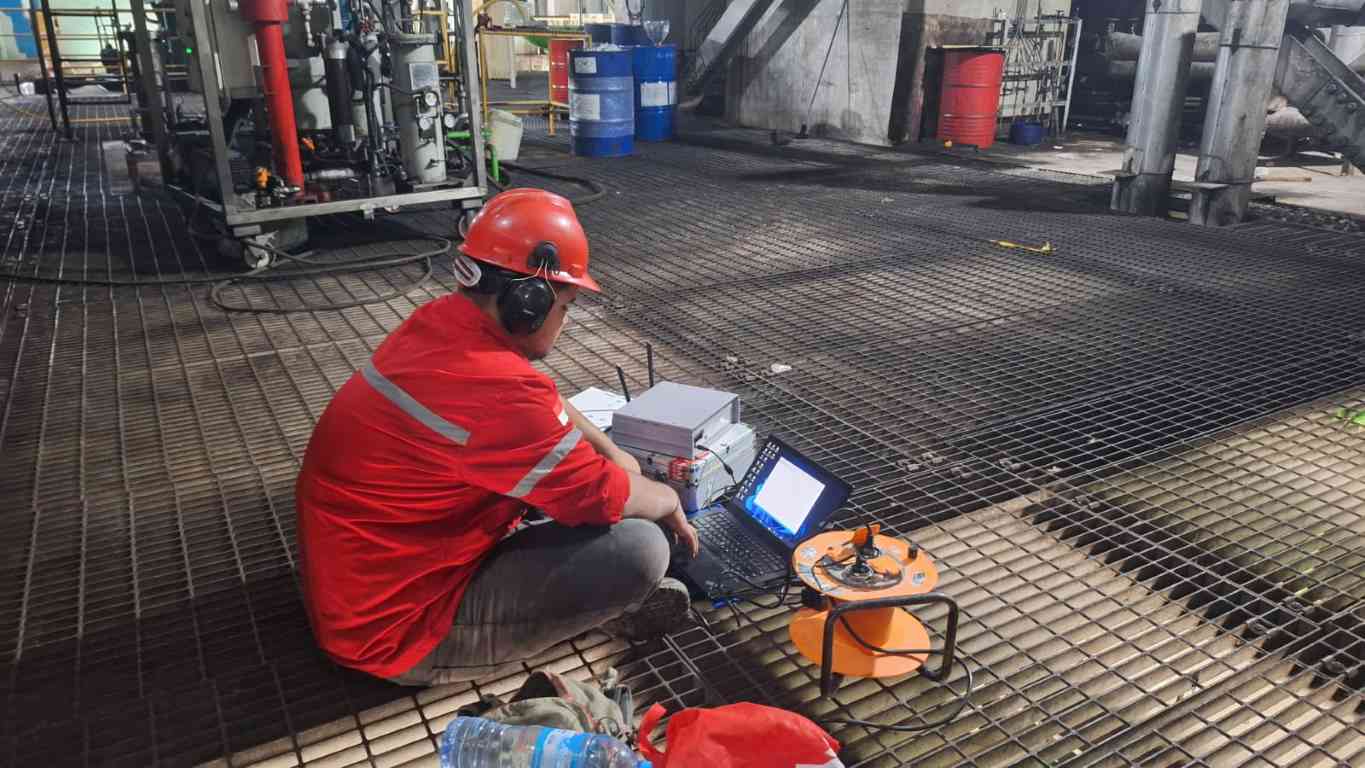

Uji Karbonasi Beton Identifikasi degradasi pH beton yang berisiko memicu korosi dini. |
|||||||||

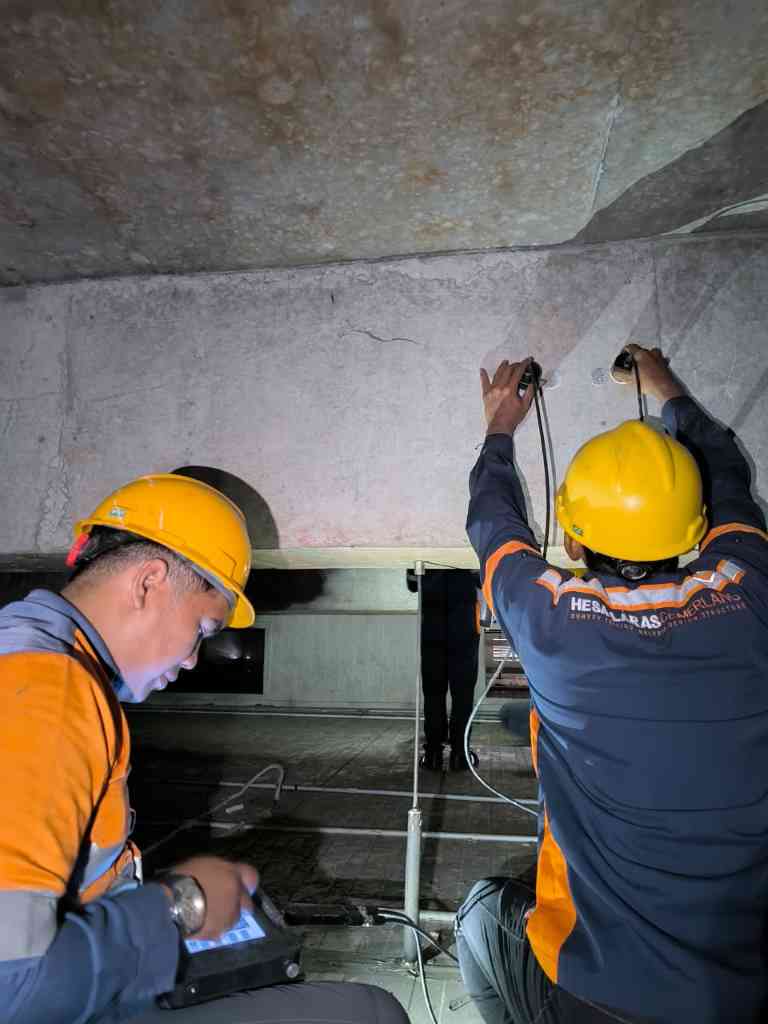

Half-Cell Potential Pemetaan risiko korosi besi. |
Uji Brinell Baja Verifikasi mutu baja struktur. |

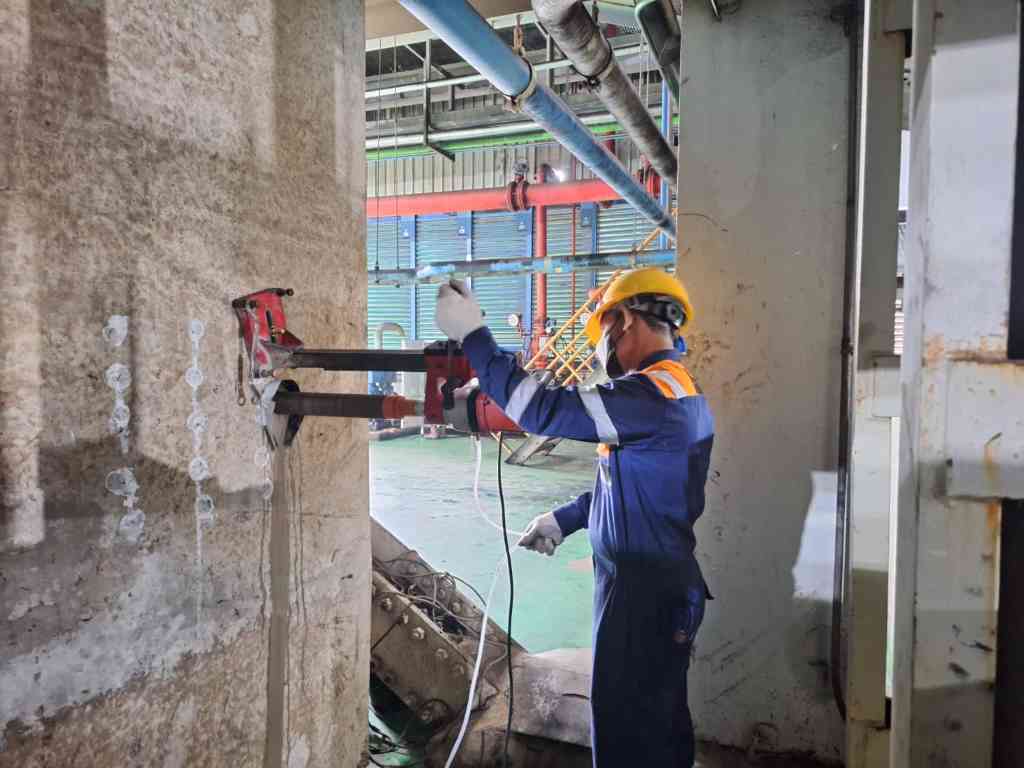

Hammer Test Uji kekerasan permukaan beton. |

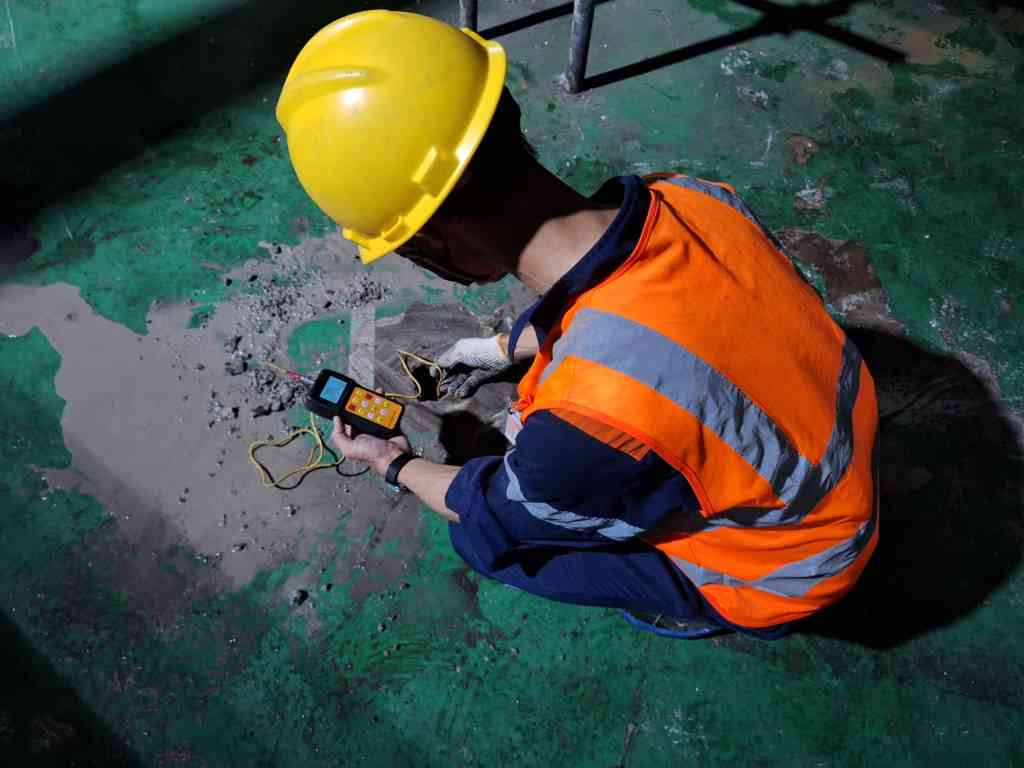

Survey Geometri Data input pemodelan SAP2000. |
||||||||
Solusi Rekayasa Forensik untuk Infrastruktur Pembangkit
PT Hesa Laras Cemerlang menyediakan jasa investigasi struktur dan geoteknik untuk fasilitas industri dengan risiko tinggi. Melalui kombinasi data lapangan yang akurat dan analisis engineering yang mendalam, kami membantu Anda mengidentifikasi kerusakan sejak dini dan merancang solusi perkuatan yang efektif guna menjamin keberlanjutan operasional aset vital Anda.
