Assessment Struktur Bangunan Carrefour Puri

Assessment Struktur Bangunan Carrefour Puri

Assessment, Hesa Projects·
Logo HESA PT. Hesa Laras Cemerlang
Dokumentasi Kegiatan 2022		 Logo PT Perentjana Djaja
Nama Pekerjaan Jasa Konsultan Assessment Struktur Bangunan Carrefour Puri
Waktu Maret 2022
Klien PT. Perentjana Djaja
Lokasi Jakarta Barat
Tujuan Pekerjaan Mengevaluasi kondisi eksisting, mutu material, dan daya dukung pondasi untuk memvalidasi keamanan struktur terkait rencana perubahan fungsi bangunan.
Ruang Lingkup Pekerjaan
  • Observasi visual dan investigasi struktur mendalam.
  • Pengujian mutu material lapangan.
  • Analisis beban dan pemodelan struktur.
  • Pembuatan gambar rekaman akhir (As-Built Drawing).
  • Pemberian rekomendasi teknis perkuatan (jika diperlukan).
Catatan Pengalaman HESA Dalam praktik alih fungsi bangunan retail, verifikasi kapasitas pondasi dan kolom eksisting sangat efektif dalam memitigasi risiko kegagalan struktur akibat redistribusi beban baru; analisis yang akurat memastikan struktur tetap aman dan nyaman tanpa pemborosan biaya perkuatan

Proyek ini difokuskan pada penilaian teknis menyeluruh terhadap struktur bangunan Carrefour Puri. Langkah ini diambil untuk memastikan bahwa setiap elemen struktur masih memenuhi kriteria keamanan standar sebelum dilakukannya perubahan fungsi atau penambahan lantai di masa mendatang.

Urgensi Evaluasi Perubahan Fungsi Bangunan

Adanya rencana perubahan fungsi maupun penambahan lantai pada bangunan akan berpengaruh langsung pada distribusi beban di struktur eksisting. Hal ini menuntut evaluasi mutu bahan secara komprehensif agar saat terjadi peningkatan beban operasional, struktur masih dalam kondisi stabil. Meski gedung secara visual mungkin terlihat baik-baik saja, risiko degradasi material tersembunyi tetap ada. Oleh karena itu, penggambaran ulang struktur (redrawing) dan pengecekan kapasitas daya dukung pondasi menjadi krusial sebagai dasar pengambilan keputusan teknis yang bertanggung jawab bagi pengembang maupun pemilik gedung.

Metodologi Investigasi Lapangan

Proses assessment dilakukan melalui tahapan observasi visual untuk mendeteksi indikasi awal kerusakan seperti retak atau lendutan. Selanjutnya, investigasi struktur dilakukan menggunakan peralatan teknis untuk mengetahui mutu beton dan konfigurasi tulangan aktual di lapangan. Data primer ini kemudian dimasukkan ke dalam model analisis struktur untuk mensimulasikan berbagai skenario pembebanan. Hasil akhirnya berupa As-Built Drawing dan laporan rekomendasi teknis yang menjadi panduan utama bagi tim perencana dalam melakukan intervensi desain atau perkuatan.

Assessment Struktur Bangunan Komersial & Retail

Struktur Bangunan Komersial seperti pusat perbelanjaan memerlukan assessment berkala untuk deteksi dini degradasi material atau verifikasi kapasitas akibat rencana alih fungsi dan penambahan beban.
Sebagai konsultan struktur, HESA lakukan review teknis komprehensif, evaluasi kapasitas pondasi, dan rekomendasi mitigasi risiko yang sesuai regulasi dan standar SNI terbaru.
Hasil assessment memberikan kejelasan teknis untuk keputusan: apakah struktur masih layak operasi, perlu penyesuaian desain, perkuatan struktural (retrofitting), atau optimasi layout ruang baru.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

📱 Konsultasi Alih Fungsi & Audit Struktur

Audit Struktur Bangunan Nagoya Batam

Audit Struktur Bangunan Nagoya Batam

Assessment, Hesa Projects·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering Division – 2020		 Logo Winner Group
Dokumentasi Kegiatan Audit Struktur
Nama Pekerjaan Audit Struktur Bangunan Gedung (Nagoya Batam)
Waktu Februari 2020
Klien Winner Group
Tujuan Pekerjaan Evaluasi kelaikan struktur bangunan untuk memastikan keamanan operasional dan pemenuhan standar teknis gedung.
Ruang Lingkup Pekerjaan
  • Visual Observation & Redrawing (As-Built).
  • Non-Destructive Test (NDT) & Semi-Destructive Test.
  • Shock Test (Analisis Vibrasi Struktur).
  • Structural Analysis & Technical Recommendation.
Catatan Pengalaman Hesa Audit pada gedung bertingkat di kawasan Nagoya ini menunjukkan bahwa presisi dalam Redrawing dan pengujian sangat menentukan akurasi pemodelan dinamik struktur; pemahaman mendalam terhadap kondisi nyata elemen struktur eksisting merupakan prasyarat mutlak sebelum memberikan rekomendasi perkuatan atau alih fungsi bangunan.

Pelaksanaan audit struktur pada bangunan gedung milik Winner Group di Batam dilakukan untuk mendapatkan potret objektif mengenai kesehatan fisik bangunan. Proses ini melibatkan serangkaian investigasi teknis yang komprehensif, mulai dari observasi visual secara mendetail hingga pengujian parameter material yang bertujuan untuk mengukur kapasitas sisa (residual capacity) dari komponen penopang utama gedung.

Audit Struktur Nagoya Batam

Kegiatan investigasi elemen struktur pada area interior bangunan gedung di Nagoya, Batam.

Metodologi Evaluasi: Dari As-Built hingga Analisis Vibrasi

Secara keilmuan, audit struktur ini diawali dengan validasi geometri melalui Redrawing guna memastikan data model analisis sesuai dengan kondisi As-Built di lapangan. Investigasi dilanjutkan dengan Non-Destructive Test (NDT) untuk mengekstraksi data properti material tanpa merusak fungsi komponen. Salah satu aspek krusial dalam audit ini adalah penerapan Shock Test, yang digunakan untuk mengidentifikasi perilaku dinamik struktur. Data yang dihasilkan dari instrumen pengujian ini menjadi input vital dalam simulasi komputer untuk memprediksi respons gedung terhadap beban statis maupun dinamis (seperti gempa atau getaran lingkungan).

Dokumentasi Investigasi Teknik Lapangan

Berikut adalah dokumentasi teknis yang merepresentasikan rangkaian proses audit dan pemeriksaan struktur di lokasi:

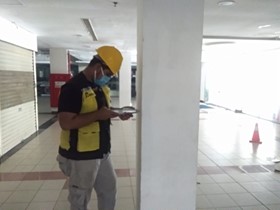

Investigasi Lapangan 1
Pemeriksaan Komponen Struktur		 Investigasi Lapangan 2
Dokumentasi Geometri Gedung

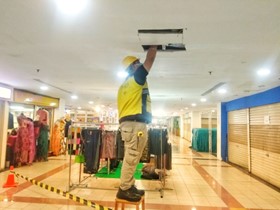

Inspeksi Visual

Detail pemeriksaan visual pada area vertikal gedung untuk identifikasi anomali.

Layanan Jasa Audit Struktur Gedung Profesional

Keamanan penghuni dan keberlangsungan aset properti Anda bergantung pada integritas strukturnya. HESA menyediakan solusi audit struktur komprehensif yang didukung oleh tenaga ahli bersertifikat dan peralatan pengujian mutakhir untuk memberikan rekomendasi teknis yang akurat dan kredibel.
Pastikan gedung Anda memenuhi standar keamanan dan kelaikan fungsi melalui proses audit yang sistematis dan berbasis data empiris.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 081291442210 / 08118889409

📱 Konsultasi Jasa Audit Struktur Gedung

Hammer Test Proyek Aeon Mall

Hammer Test Proyek Aeon Mall

Testing·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Health Monitoring & NDT – 2020		 Logo PT PP
Dokumentasi Hammer Test Aeon Mall Sentul City
Nama Pekerjaan Hammer Test Proyek Aeon Mall – Mixed Use Sentul City
Waktu Januari 2020
Klien PT. PP (Persero) Tbk
Lokasi Sentul, Bogor, Jawa Barat
Tujuan Pekerjaan Verifikasi dan pengecekan kualitas mutu beton pada elemen struktur bangunan Mixed Use guna memastikan kesesuaian dengan spesifikasi teknis proyek.
Ruang Lingkup Pemeriksaan Non-Destructive Testing (NDT) menggunakan Hammer Testing.
Catatan Pengalaman Hesa Pada proyek skala besar seperti Mixed Use Development, konsistensi mutu beton di setiap zona adalah aspek krusial; penggunaan Hammer Test oleh tim HESA di Aeon Mall Sentul ini memberikan data sebaran kekuatan permukaan beton secara cepat untuk mendukung percepatan konstruksi tanpa mengabaikan faktor keamanan struktural.

Pelaksanaan Hammer Test pada proyek pembangunan Aeon Mall Sentul City merupakan bagian integral dari sistem pengendalian mutu (Quality Control) yang dilakukan oleh PT. PP (Persero) Tbk. Sebagai penyedia jasa audit struktur, PT Hesa Laras Cemerlang berperan dalam memberikan penilaian objektif mengenai estimasi kekuatan tekan beton pada berbagai titik elemen struktur penting secara efektif dan efisien.

Engineering Analysis: Reliabilitas Pengujian NDT

Meskipun tergolong uji non-destruktif, akurasi Hammer Test sangat bergantung pada preparasi bidang uji. Kewajiban dari inspektur adalah memastikan setiap titik uji dibersihkan dari laitance atau sisa bekisting melalui penggerindaan permukaan. Hal ini dilakukan agar energi pantulan (rebound number) yang terekam benar-benar merepresentasikan kekerasan massa beton, yang kemudian dikoreksi berdasarkan arah pukulan (horizontal, vertikal, atau miring) guna mendapatkan nilai kuat tekan beton yang representatif.

Dokumentasi Teknis Lapangan

Visualisasi pengambilan data kualitas beton pada struktur Aeon Mall Sentul City:

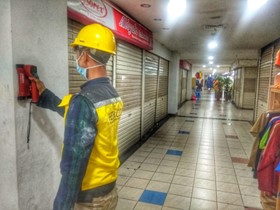

Hammer Test 1
Hammer Test 2
Hammer Test 3

Layanan Jasa Hammer Test & Audit Mutu Beton

Optimalkan pengawasan mutu beton pada proyek konstruksi Anda dengan pengujian yang akurat dan kredibel. HESA menyediakan layanan Hammer Test (NDT) profesional untuk berbagai skala bangunan, mulai dari pusat perbelanjaan, apartemen, hingga infrastruktur publik.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Biaya & Jadwal Hammer Test

Ground Penetrating Radar Pondasi Mall Cimahi

Ground Penetrating Radar Pondasi Mall Cimahi

Hesa Projects, Testing·
Logo HESA PT. HESA LARAS CEMERLANG Logo PT Bumi Kencana Indah
Dokumentasi Investigasi Sub-Structure
Nama Pekerjaan Scanning Pondasi Gedung Cimahi Mall
Waktu September 2019
Klien PT. Bumi Kencana Indah
Lokasi Cimahi, Jawa Barat
Tujuan Pekerjaan Identifikasi geometri pile cap dan verifikasi posisi tiang pondasi eksisting sebagai dasar evaluasi kapasitas struktur bawah.
Ruang Lingkup Pekerjaan
  • Pemindaian bawah permukaan menggunakan Ground Penetrating Radar (GPR).
  • Analisis data refleksi gelombang elektromagnetik untuk deteksi struktur beton.
  • Pemetaan dimensi pile cap dan distribusi tiang pada kolom.
Catatan Pengalaman Hesa Investigasi sub-structure pada gedung Mall Cimahi menegaskan bahwa metode GPR merupakan solusi audit non-destruktif yang efektif untuk menjawab ketidakpastian data as-built pondasi; pemilihan frekuensi antena yang tepat (100-250 MHz) menjadi faktor penentu dalam menyeimbangkan kedalaman penetrasi dan resolusi visual objek bawah permukaan.

Investigasi geofisika pada struktur bawah Gedung Cimahi Mall dilakukan untuk memverifikasi kondisi pondasi eksisting yang tertanam di bawah permukaan tanah. Dengan memanfaatkan teknologi Ground Penetrating Radar (GPR), tim teknis dapat melakukan pemetaan struktur beton tanpa memerlukan penggalian (eksavasi) luas, sehingga operasional area mall tetap dapat berlangsung tanpa gangguan signifikan.

Ground Penetrating Radar Pondasi Mall Cimahi

Penerapan Shielded Antenna berfrekuensi 250 MHz dan 100 MHz untuk deteksi pile cap dan tiang pondasi.

Prinsip Keilmuan: Gelombang Elektromagnetik dalam Investigasi Beton

Secara teknis, metode GPR bekerja dengan memanfaatkan rambatan gelombang elektromagnetik yang dipancarkan ke bawah permukaan. Kecepatan dan pola refleksi gelombang ini sangat dipengaruhi oleh parameter dielektrik material, seperti konduktivitas dan permitivitas listrik. Interval waktu tempuh (travel time) gelombang yang kembali ke sensor diolah secara digital untuk menghasilkan citra radargram yang memetakan anomali beton. Pada proyek ini, frekuensi 100 MHz dan 250 MHz diaplikasikan secara spesifik untuk mendapatkan data dimensi pile cap dan posisi pondasi tiang secara akurat, guna memvalidasi kesesuaian struktur bawah terhadap beban kolom di atasnya.

Dokumentasi Teknis Lapangan

Berikut adalah dokumentasi operasional pemindaian pondasi menggunakan unit GPR di site Cimahi Mall:

Proses Scanning GPR Mall Cimahi

Proses akuisisi data bawah permukaan di area basement untuk identifikasi struktur tiang.

Layanan Investigasi GPR

Ketidakpastian data pondasi eksisting dapat menjadi risiko kritis dalam alih fungsi atau penambahan beban gedung. HESA menyediakan keahlian investigasi geofisika dengan teknologi GPR tercanggih untuk memetakan kondisi sub-structure secara akurat dan non-destruktif.
Dapatkan gambaran nyata kondisi pondasi Anda dengan dukungan analisis tim enjinir profesional.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 081291442210 / 08118889409

📱 Konsultasi Jasa Scanning GPR

Pengujian Struktur Mall Pusat Grosir Cililitan

Pengujian Struktur Mall Pusat Grosir Cililitan

Assessment, Hesa Projects·
Logo Hesa DOKUMENTASI KEGIATAN KONSULTAN STRUKTUR KLIEN: CV FARIN KONSULINDO
Nama Pekerjaan Pengujian Struktur Mall Pusat Grosir Cililitan (PGC)
Waktu September 2018
Klien CV. Farin Konsulindo
Lokasi Jakarta Timur
Tujuan Pekerjaan  Pemeriksaan Struktur Mall PGC di Cililitan, Jakarta Timur
Ruang Lingkup Pekerjaan Hammer Test, Ultrasonic Pulse Velocity (UPV), Coredrill & Crushing Test, Rebarscan (Covermeter), dan Levelling.
Catatan Pengalaman HESA “Dalam praktik audit mall komersial, beban dinamis dari arus pengunjung yang besar memerlukan akurasi tinggi dalam deteksi degradasi beton; kombinasi UPV dan Rebarscan efektif memberikan data integritas struktur tanpa merusak estetika bangunan.”

PT Hesa Laras Cemerlang melakukan evaluasi teknis  pada struktur Mall Pusat Grosir Cililitan (PGC), Jakarta Timur. Pemeriksaan struktur ini difokuskan pada pemetaan kondisi kesehatan beton eksisting guna memberikan jaminan keamanan struktural jangka panjang bagi pengelola dan pengunjung area publik tersebut.

Implikasi & Pertimbangan Teknis

Bangunan komersial bertingkat menghadapi risiko kelelahan material secara progresif akibat beban hidup yang fluktuatif. Tanpa adanya audit struktur periodik, gejala degradasi atau penurunan kapasitas beban pada elemen utama seperti balok dan kolom dapat terabaikan hingga mencapai tahap kritis.*

Metodologi Pengujian

HESA menerapkan metodologi evaluasi berbasis data untuk transparansi hasil:

  • Pengujian NDT (Non-Destructive): Hammer Test dan UPV Test untuk menilai keseragaman mutu beton di berbagai titik struktur.

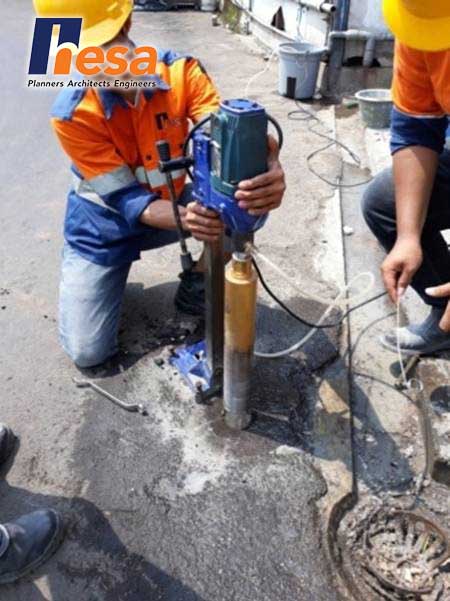

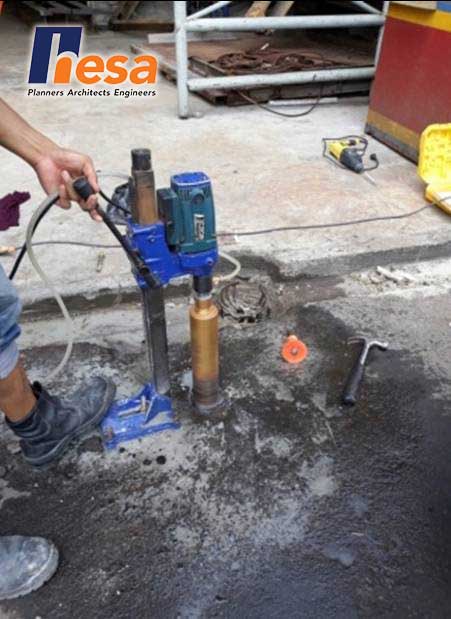

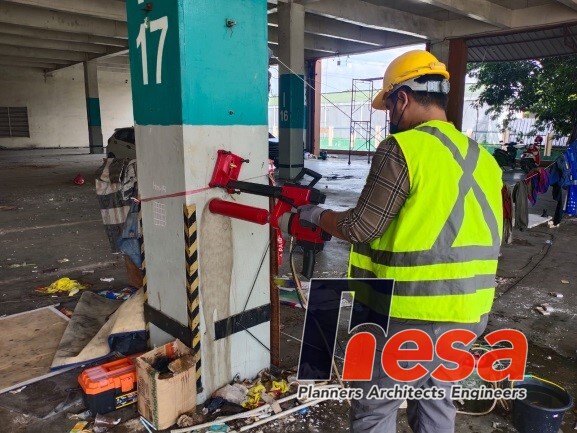

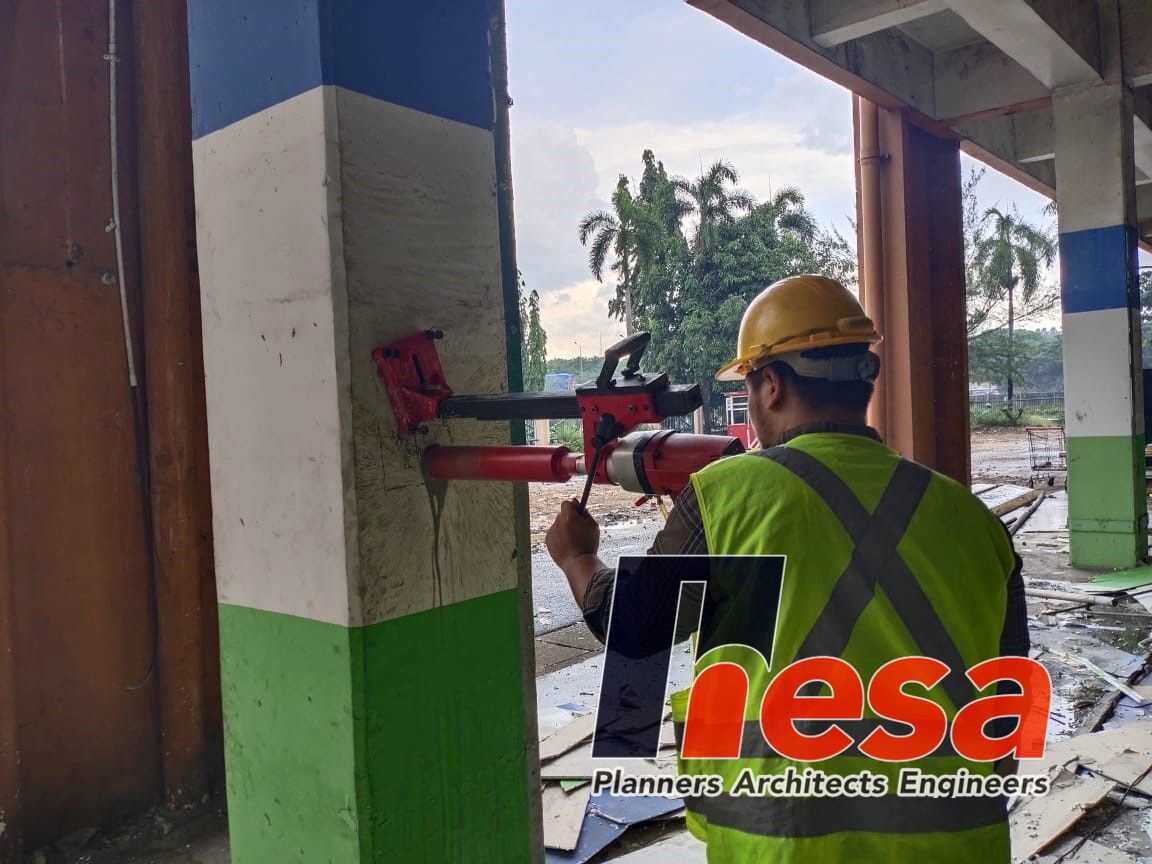

  • Sampling Destruktif Ringan: Coredrill untuk mendapatkan sampel fisik beton sebagai bahan uji kuat tekan di laboratorium.
  • Monitoring Deformasi: Levelling untuk memantau adanya indikasi penurunan vertikal yang dapat memicu ketidakstabilan struktur.

Output dari rangkaian pengujian ini menyediakan profil data teknis yang akurat bagi pengelola gedung, memungkinkan pengambilan keputusan berbasis risiko dalam rencana pemeliharaan maupun renovasi gedung di masa depan.

Sebagai konsultan struktur berlisensi, PT Hesa Laras Cemerlang terus mengedepankan standar keamanan engineering tingkat tinggi dalam setiap layanan audit bangunan publik dan aset komersial di Indonesia.

Assessment Struktur Bangunan Mall & Pusat Perbelanjaan

Keamanan pengunjung adalah prioritas mutlak dalam pengelolaan aset komersial. Seiring bertambahnya usia bangunan, risiko struktural yang tidak terdeteksi dapat berkembang menjadi ancaman serius bagi operasional bisnis dan keselamatan jiwa.

Hesa Laras Cemerlang hadir memberikan solusi advisory profesional untuk memastikan setiap elemen struktur bangunan Anda tetap dalam kondisi prima melalui prosedur audit yang akurat dan minim gangguan terhadap aktivitas tenant.

Dapatkan tinjauan ahli mengenai kesehatan struktur bangunan Anda dengan menghubungi tim teknis kami sekarang.
