Uji Beban (Loading Test) RSCM Kencana: Validasi Kapasitas Struktur untuk Penambahan Fasilitas Tandon Air

Uji Beban (Loading Test) RSCM Kencana: Validasi Kapasitas Struktur untuk Penambahan Fasilitas Tandon Air

Hesa Projects, Loading Test, Testing·
Logo HESA PT. HESA LARAS CEMERLANG
Hospital Infrastructure Diagnostic – 2024		 Logo Tawada
Loading Test RSCM Kencana Lantai 3
Nama Pekerjaan Uji Beban Bangunan (Loading Test) sehubungan Rencana Penambahan Tandon Air di RSCM Kencana
Klien / Lokasi PT Tawada Healthcare / RSCM Kencana, Senen, Jakarta Pusat
Substansi Strategis Sebagai fasilitas kesehatan vital, RSCM Kencana memerlukan verifikasi empiris sebelum melakukan modifikasi beban permanen. Pemasangan tandon air di Lantai 3 akan meningkatkan beban statis secara signifikan pada pelat dan balok eksisting. Pekerjaan ini bertujuan membuktikan secara nyata kapasitas layan struktur melalui simulasi pembebanan terkontrol guna menjamin keselamatan operasional jangka panjang.
Ruang Lingkup
  • Persiapan dan setting instrumen ukur defleksi (Dial Gauge/LVDT).
  • Pelaksanaan Loading Test (Pembebanan bertahap sesuai rencana).
  • Monitoring lendutan dan observasi keretakan struktur.
  • Analisis data pemulihan (recovery) pasca bongkar beban.
  • Rekomendasi teknis kelaikan penambahan tandon air.
Catatan Engineering Hesa
Inti dari Loading Test bukan sekadar melihat apakah struktur mampu menahan beban, melainkan mengukur perilaku elastisitas struktur. Di RSCM Kencana, faktor kritis adalah lendutan maksimum ($L/360$) dan kemampuan struktur kembali ke posisi semula (recovery percentage). Jika struktur tidak mampu kembali minimal 75% setelah beban dilepas, ini mengindikasikan struktur telah masuk ke fase plastis atau mengalami kelelahan material. Data ini menjadi satu-satunya dasar legal dan teknis bagi RS untuk mengizinkan instalasi tandon air di atas ruang medis yang sensitif.

Filosofi Loading Test: Validasi Empiris Keamanan Struktur Vital

Mengapa Loading Test dilakukan? Dalam dunia rekayasa struktur, analisis teoritis di atas kertas terkadang memiliki gap dengan kondisi riil di lapangan akibat degradasi material atau deviasi konstruksi masa lalu. Pada proyek di RSCM Kencana ini, penambahan beban berupa tandon air merupakan beban “berat” yang bekerja secara kontinu (beban mati tambahan). Uji beban dilakukan untuk menjawab ketidakpastian tersebut dengan memberikan beban nyata yang disimulasikan secara bertahap, sehingga perilaku struktur dapat dipantau secara langsung.

Prosedur dan Metodologi Pembebanan

Pengerjaan Loading Test oleh HESA mengikuti protokol ketat: pertama, menentukan area kritis pada pelat Lantai 3. Kemudian, instrumen presisi dipasang di bawah pelat untuk mencatat setiap milimeter lendutan. Beban berupa kolam buatan berisikan air  diaplikasikan dalam beberapa tahap (25%, 50%, 75%, hingga 100% dari beban rencana). Selama proses ini, tim engineering memantau kemunculan retak rambut (hairline cracks). Setelah beban maksimum ditahan selama periode tertentu (biasanya 24 jam), beban dilepaskan untuk melihat seberapa baik struktur “pulih” ke posisi awal.

Fase Strategis Blueprint HESA: Integrasi Data & Output

Fase 1: In-Situ Performance Test

Pelaksanaan simulasi beban statis pada pelat lantai dengan monitoring real-time menggunakan dial gauge.

Fungsi Output: Mendapatkan angka lendutan aktual (actual deflection) untuk dibandingkan dengan batas izin SNI.

Fase 2: Structural Integrity Analysis

Evaluasi data recovery pasca bongkar beban dan analisis pola retak yang mungkin muncul selama pengujian.

Fungsi Output: Memberikan justifikasi kelaikan (Go/No-Go) terkait penambahan beban tandon air di RSCM Kencana.

Nilai Tambah Bagi Klien (Deliverables)

Melalui pengujian ini, PT Tawada Healthcare dan pihak RSCM mendapatkan kepastian hukum dan teknis. Output pekerjaan bukan sekadar angka, melainkan Rekomendasi Teknis yang menyatakan apakah struktur memerlukan perkuatan (strengthening) atau sudah cukup aman untuk mendukung beban baru. Hal ini sangat vital untuk menghindari kegagalan struktur yang dapat berakibat fatal pada peralatan medis mahal dan keselamatan pasien di lantai bawah.

Dokumentasi Teknis Loading Test – RSCM Kencana

(Rangkaian Uji Beban Lantai Bertahap untuk Verifikasi Kapasitas Struktur)

Toolbox Meeting

Toolbox Meeting & Safety Briefing

Koordinasi teknis dan pemastian prosedur K3 sebelum dimulainya mobilisasi beban di area rumah sakit.
Instalasi Kolam

Fabrikasi Kolam Penampung (Water Tank)

Instalasi dinding pembatas dan lapisan kedap air pada area pelat yang akan dibebani secara statis.

 Dial Gauge

Kalibrasi & Setting Dial Gauge

Pemasangan instrumen ukur di titik kritis bawah pelat untuk mendeteksi lendutan (deflection) mikroskopis.
Inspeksi Lantai

Inspeksi Visual Struktur Bawah

Pemantauan kondisi balok dan pelat lantai 2 guna mendeteksi munculnya retak rambut selama proses pembebanan.

 Pengisian Air

Tahap Pembebanan Statis (Loading Phase)

Pengisian media air secara bertahap hingga mencapai 100% dari beban rencana yang dipersyaratkan.
Monitoring Beban

Verifikasi Ketinggian Media Air

Pengukuran elevasi air di dalam kolam untuk memastikan beban yang bekerja sesuai dengan perhitungan tonase.

 Data Monitoring

Perekaman Data Defleksi Aktual

Pencatatan periodik pergerakan struktur untuk membandingkan lendutan lapangan dengan batas izin standar SNI.

Ahli Uji Beban & Forensik Struktur Gedung

PT Hesa Laras Cemerlang merupakan spesialis dalam Loading Test dan Audit Struktur yang berfokus pada akurasi data dan integritas rekayasa. Kami memastikan setiap modifikasi pada bangunan Anda didasarkan pada pembuktian empiris yang menjamin keamanan aset dan nyawa.

PT Hesa Laras Cemerlang

📱 Konsultasi Loading Test & Audit Struktur

Uji Beban Jembatan RSCM Jakarta: Static & Dynamic Loading Test

Uji Beban Jembatan RSCM Jakarta: Static & Dynamic Loading Test

Assessment, Hesa Projects·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Health Monitoring & Forensic Engineering – 2024
Uji Beban Jembatan RSCM Jakarta: Static & Dynamic Loading Test
Nama Pekerjaan Test Jembatan Static dan Dynamic Loading test Jembatan RSCM
Waktu Pelaksanaan Maret 2024
Klien/Lokasi CV Putra Perdana / Jembatan RSCM
Tujuan Pekerjaan Melakukan validasi absolut terhadap perilaku struktur jembatan saat menerima beban rencana guna menjamin keamanan operasional kendaraan logistik medis dan ambulans. Fokus utama adalah mengevaluasi lendutan (deflection), tegangan material, serta frekuensi alami jembatan sebagai parameter kelayakan fungsi dan keselamatan publik di lingkungan medis tersibuk di Jakarta.
Ruang Lingkup Pekerjaan
  • Static Loading Test: Penempatan beban kendaraan uji pada posisi kritis untuk mengukur respon lendutan statis.
  • Dynamic Loading Test: Pengujian getaran sisa dan frekuensi alami jembatan melalui skenario beban bergerak.
  • Instrumentation Monitoring: Penggunaan sensor presisi tinggi (Dial Gauge/LVDT, Accelerometer) untuk merekam deformasi struktural secara real-time.
Catatan Engineering Hesa
Pada infrastruktur jembatan akses rumah sakit, toleransi terhadap instabilitas struktur adalah nol. HESA menerapkan protokol loading test yang mengorelasikan data lendutan aktual terhadap batasan teoritis berdasarkan SNI Jembatan. Uji dinamis menjadi kunci untuk mendeteksi anomali pada kekakuan struktur yang tidak terlihat secara visual. Hasil pengujian ini memberikan kepastian teknis bagi pengelola fasilitas RSCM bahwa jembatan memiliki cadangan kapasitas yang aman untuk beban logistik medis yang bersifat repetitif.

Uji Beban Jembatan RSCM: Validasi Absolut Keamanan Jalur Vital Medis

Jembatan di lingkungan RSUPN Dr. Cipto Mangunkusumo (RSCM) bukan sekadar infrastruktur penghubung, melainkan jalur nadi bagi operasional ambulans dan kendaraan logistik medis. Pada Maret 2024, PT Hesa Laras Cemerlang melaksanakan Static & Dynamic Loading Test untuk mengevaluasi integritas struktur jembatan tersebut. Mengingat tingginya frekuensi kendaraan beban berat yang melintas, verifikasi kapasitas aktual menjadi mandat wajib untuk memastikan bahwa performa struktur tetap berada dalam koridor desain yang aman.

Analisis Respon Struktural: Lendutan & Dinamika Frekuensi

Esensi dari loading test ini terletak pada kemampuan instrumen dalam menangkap perilaku struktur di bawah beban ekstrim. HESA menempatkan sejumlah unit kendaraan berat pada titik momen maksimum untuk memicu respon lendutan aktual. Dengan menggunakan sensor presisi tinggi, data deformasi elastis dipantau untuk memastikan struktur kembali ke posisi semula (recovery) setelah beban dilepaskan. Analisis frekuensi alami jembatan melalui uji dinamis memberikan gambaran komprehensif mengenai tingkat kekakuan (stiffness) struktur yang krusial untuk mencegah resonansi akibat beban bergerak.

Fase Strategis: Skenario Pengujian & Fungsi Output

HESA menjalankan metodologi pengujian yang dirancang secara sistematis untuk menghasilkan data yang akurat dan dapat dipertanggungjawabkan:

Fase 1: Static Loading Preparation

Instalasi sensor dan penempatan beban truk uji pada konfigurasi bentang terjauh untuk mendapatkan lendutan maksimum.

Fungsi Output: Validasi nilai deflection terhadap batas izin aman guna memastikan struktur tidak mengalami deformasi permanen.

Fase 2: Dynamic Behavior Analysis

Pengujian dengan skenario kendaraan melintasi jembatan pada kecepatan tertentu untuk menangkap parameter dinamik struktur.

Fungsi Output: Mengetahui frekuensi alami dan rasio redaman jembatan untuk mengevaluasi kekakuan struktur terhadap getaran operasional.

Fase 3: Safety Certification

Ekstraksi data lapangan ke dalam laporan teknis komprehensif yang memuat rekomendasi kelayakan jembatan.

Fungsi Output: Memberikan justifikasi teknis dan jaminan keamanan bagi RSUPN Dr. Cipto Mangunkusumo dalam pemanfaatan jembatan secara jangka panjang.

Metodologi Rekayasa & Instrumentasi Presisi

Investigasi HESA berfokus pada akurasi data primer guna menghilangkan keraguan terhadap kapasitas struktur eksisting:

  • Sistem Monitoring Digital: Penggunaan Dial Indicator digital dan LVDT yang terhubung ke Data Acquisition System memastikan setiap pergerakan sekecil milimeter dapat terekam tanpa kesalahan manusia (human error).
  • Uji Getaran (Dynamic Response): Penggunaan sensor accelerometer untuk memetakan perilaku jembatan saat menerima beban kejut. Skenario ini menyimulasikan kendaraan ambulans yang melintas dalam kecepatan tinggi guna memastikan stabilitas struktur tetap terjaga.
  • Korelasi Data Teoritis: Seluruh hasil lendutan aktual dibandingkan dengan pemodelan elemen hingga (Finite Element Analysis) untuk melihat sejauh mana penyimpangan struktur aktual terhadap kondisi desain awal.

Dokumentasi Investigasi & Pengujian Lapangan

Static Loading Jembatan

Penempatan Beban Truk untuk Uji Lendutan Statis
 Instrumentasi Sensor

Instalasi Instrumentasi Sensor untuk Monitoring Real-Time
Dynamic Loading

Skenario Beban Bergerak pada Uji Dinamis Jembatan
 Monitoring Deflection

Pengamatan Visual & Pencatatan Deformasi Struktural

Konsultan Spesialis Loading Test & Audit Struktur Jembatan

PT Hesa Laras Cemerlang menyediakan kepastian teknis melalui metode pengujian beban (Loading Test) yang presisi sesuai standar nasional dan internasional. Kami berkomitmen menjaga keamanan infrastruktur publik dengan memberikan diagnosis struktural yang akurat dan berbasis data riil.

PT Hesa Laras Cemerlang

📱 Konsultasi Loading Test Jembatan

Coredrill & Uji Kuat Tekan Beton Rumah Sakit Vania

Coredrill & Uji Kuat Tekan Beton Rumah Sakit Vania

Hesa Projects, Testing·
Logo HESA PT. HESA LARAS CEMERLANG
Concrete Core Sampling & Laboratory Testing – 2023		 Logo Bogor Servicia Integra
Coredrill & Uji Kuat Tekan Beton Rumah Sakit Vania
Nama Pekerjaan Pengujian Coredrill Test & Uji Kuat Tekan Beton
Waktu Pelaksanaan Juni 2023
Klien PT Bogor Servicia Integra
Lokasi Bogor, Jawa Barat
Tujuan Pekerjaan Mendapatkan sampel fisik beton (core) dari struktur bangunan dan menentukan nilai kekuatan tekan aktualnya melalui pengujian laboratorium.
Ruang Lingkup Coredrill (Pengambilan Sampel) dan Uji Kuat Tekan Beton (Laboratory Compression Test).

Pada Juni 2023, PT Hesa Laras Cemerlang ditunjuk oleh PT Bogor Servicia Integra melaksanakan pengujian destruktif terbatas pada struktur bangunan Rumah Sakit Vania, Bogor. Berbeda dengan metode non-destruktif, pekerjaan ini berfokus pada pengambilan sampel silinder beton secara langsung dari elemen struktur untuk mendapatkan data kekuatan material yang paling representatif.

Verifikasi Kekuatan Tekan Beton Aktual

Metode Coredrill dipilih untuk memvalidasi kualitas beton eksisting dengan mengambil sampel fisik berbentuk silinder pada titik-titik strategis struktur gedung. Sampel yang diperoleh kemudian dibawa ke laboratorium untuk melalui proses pemotongan (capping) dan diuji menggunakan mesin tekan (Compression Machine). Hasil dari pengujian ini memberikan data empiris mengenai nilai kuat tekan beton aktual ($f’c$) dalam satuan MPa. Data primer ini menjadi rujukan teknis yang sangat akurat bagi pengelola rumah sakit dalam mendokumentasikan kualitas material struktur bangunan yang sedang beroperasi.

Dokumentasi Pengambilan Sampel & Hasil Core

Proses Coredrill Lapangan Sampel Beton Silinder
Kondisi Lubang Coredrill Identifikasi Sampel Core

Metodologi Pengujian Laboratorium

Pekerjaan ini dilakukan mengikuti standar prosedur pengambilan dan pengujian sampel beton inti yang meliputi beberapa tahapan teknis:

  • Coredrill: Pengboran silinder beton pada elemen struktur (balok/kolom/plat) dengan diameter yang telah ditentukan.
  • Identifikasi Sampel: Pendataan lokasi pengambilan, pengukuran dimensi sampel (diameter dan tinggi), serta inspeksi visual kondisi agregat dan kepadatan beton.
  • Uji Kuat Tekan: Penekanan sampel di laboratorium hingga mencapai batas runtuh untuk menentukan kekuatan maksimal material.

Output dari pekerjaan ini adalah laporan teknis yang menyajikan nilai kuat tekan aktual dari setiap sampel yang diambil, memberikan data pasti mengenai performa material beton di Rumah Sakit Vania.

Layanan Coredrill & Uji Lab Beton Profesional

Dapatkan kepastian data mengenai kekuatan struktur bangunan Anda melalui pengujian laboratorium yang akurat. Kami melayani pengambilan sampel beton (Coredrill) dan uji tekan dengan prosedur standar nasional.

PT Hesa Laras Cemerlang menyediakan dukungan teknis bagi pemilik gedung dan konsultan untuk mendapatkan profil kekuatan material yang objektif dan terpercaya.

PT Hesa Laras Cemerlang

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Uji Coredrill & Tekan Beton

Audit Teknis & Detailed Engineering Design (DED) Perkuatan Struktur Lift Rumah Sakit Sari Asih

Audit Teknis & Detailed Engineering Design (DED) Perkuatan Struktur Lift Rumah Sakit Sari Asih

Assessment, Hesa Projects·
Logo HESA PT. HESA LARAS CEMERLANG
Structural Engineering & Retrofitting Consultant – 2023		 Logo RS Sari Asih
Audit Teknis & Detailed Engineering Design (DED) Perkuatan Struktur Lift Rumah Sakit Sari Asih
Nama Pekerjaan Disain Perkuatan Struktur Mahardika & Struktur Lift Rumah Sakit Sari Asih Karawaci
Waktu Juni 2023
Klien PT. Sari Asih
Lokasi Karawaci, Tangerang, Banten
Tujuan Pekerjaan Menghasilkan solusi rekayasa komprehensif melalui Detailed Engineering Design (DED) untuk perkuatan struktur Mahardika dan integrasi struktur lift. Fokus utama adalah validasi kapasitas layan terhadap beban tambahan, mitigasi risiko struktural pada fasilitas kesehatan yang beroperasi 24/7, serta pemenuhan standar ketahanan gempa.
Ruang Lingkup Pekerjaan
  • Data Acquisition: Visual Mapping, Sondir, GPR, Rebar Scan, & Penggalian Pondasi.
  • Engineering Analysis: Analisis Struktur Aktual, Rekomendasi Perkuatan, & Redrawing.
  • Project Deliverables: Detailed Engineering Design (DED), RAB, & Spesifikasi Teknis.
Catatan Konsultansi HESA
Intervensi struktural pada fasilitas rumah sakit yang aktif menuntut tingkat presisi dan keamanan ekstra tinggi. HESA mengintegrasikan data lapangan aktual (dari GPR hingga Sondir) ke dalam model analisis untuk memastikan bahwa perkuatan struktur Mahardika dan penambahan lift tidak mengompromikan integritas gedung eksisting. Output berupa DED dan spesifikasi teknis yang kami hasilkan memberikan kepastian bagi PT Sari Asih dalam melanjutkan modernisasi fasilitas tanpa mengganggu operasional medis yang krusial.

Metodologi Perencanaan & Project Plan

Layanan HESA dalam proyek ini mencakup siklus penuh perencanaan rekayasa yang terstruktur. Berikut adalah alur kerja dan output yang dihasilkan dalam Project Plan perkuatan struktur RS Sari Asih Karawaci:

  1. Tahap Investigasi (Data Acquisition):
    Menggunakan teknologi GPR dan Rebar Scan untuk memetakan “jeroan” beton tanpa merusak, serta pengujian Sondir untuk memverifikasi daya dukung tanah.Fungsi Output: Menyediakan data aktual kondisi “as-built” struktur dan parameter tanah sebagai basis perhitungan yang akurat.
  2. Tahap Analisis Teknis (Engineering Analysis):
    Data lapangan diolah untuk mensimulasikan penambahan beban lift terhadap kapasitas sisa struktur eksisting.Fungsi Output: Menghasilkan laporan rekomendasi teknis yang menentukan apakah struktur memerlukan perkuatan (retrofitting) atau sudah memadai secara layan.
  3. Tahap Output Perencanaan (DED Deliverables):
    Penyusunan Detailed Engineering Design (DED), Rencana Anggaran Biaya (RAB), dan Spesifikasi Teknis.Fungsi Output: Berfungsi sebagai dokumen instruksi kerja resmi bagi kontraktor pelaksana guna memastikan konstruksi berjalan aman, efisien secara biaya, dan patuh terhadap regulasi keselamatan gedung rumah sakit.

Catatan: Seluruh output perencanaan ini dirancang untuk memitigasi risiko kegagalan struktural pada fasilitas kesehatan yang harus tetap beroperasi 24/7 selama masa konstruksi.

Dokumentasi Kegiatan Pengujian & Investigasi

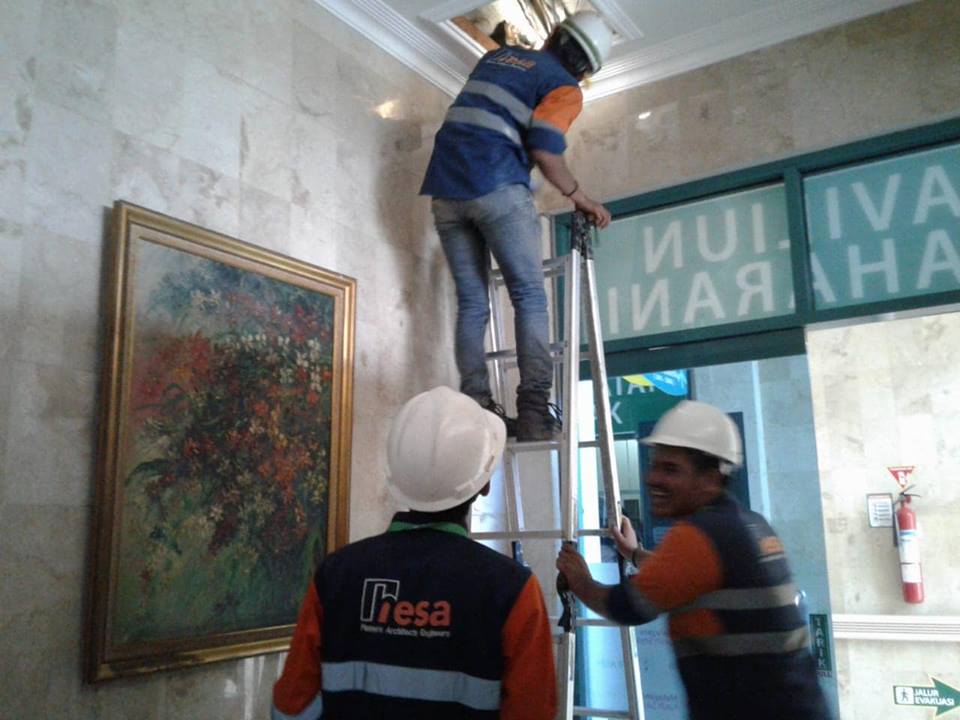

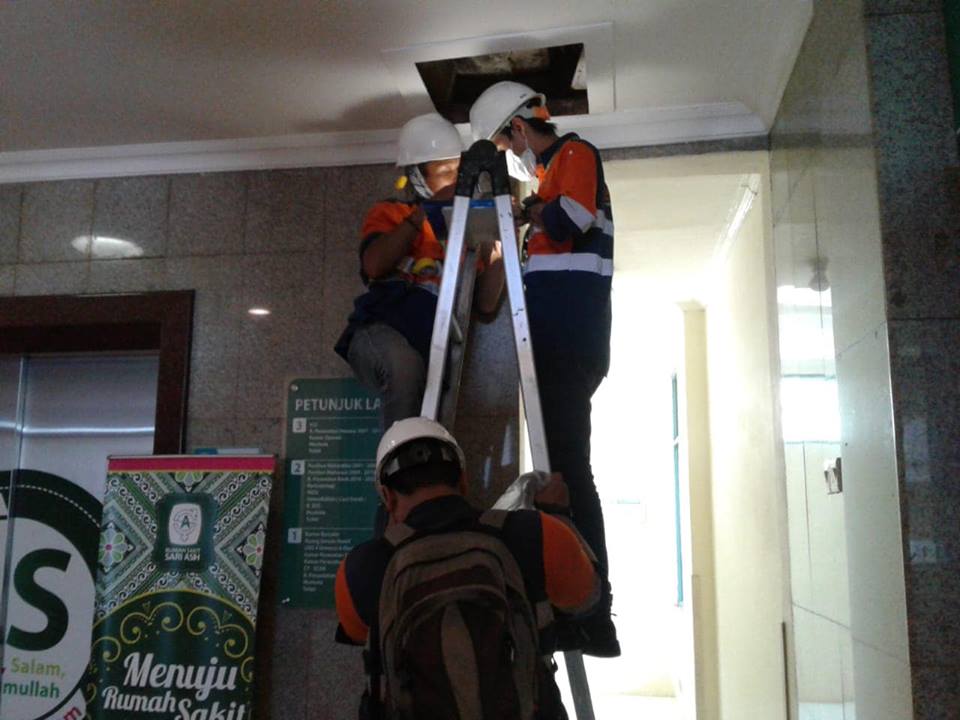

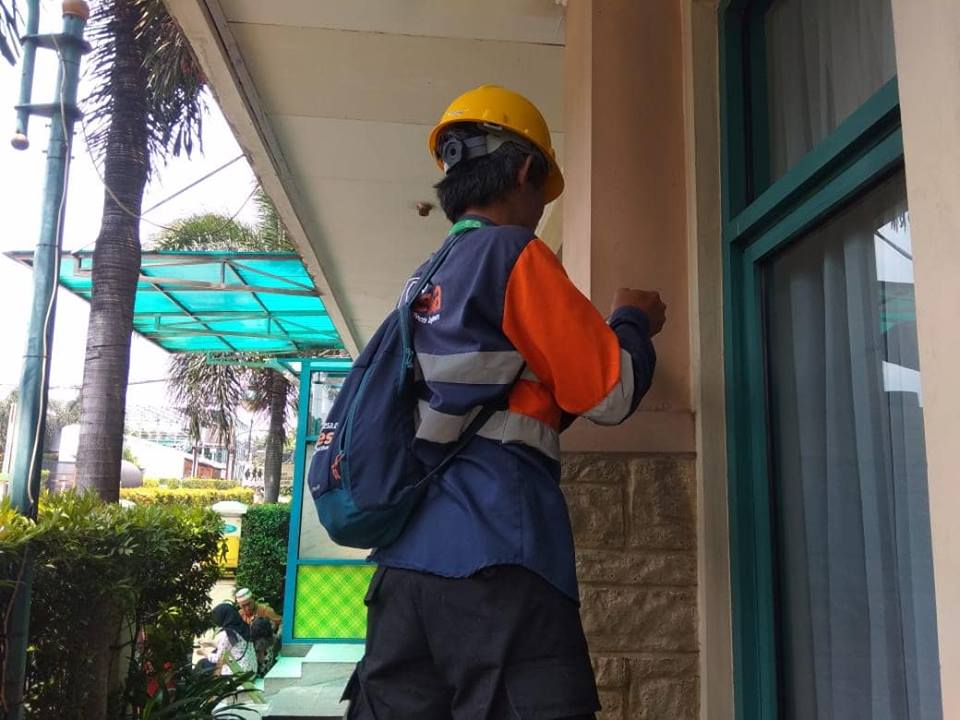

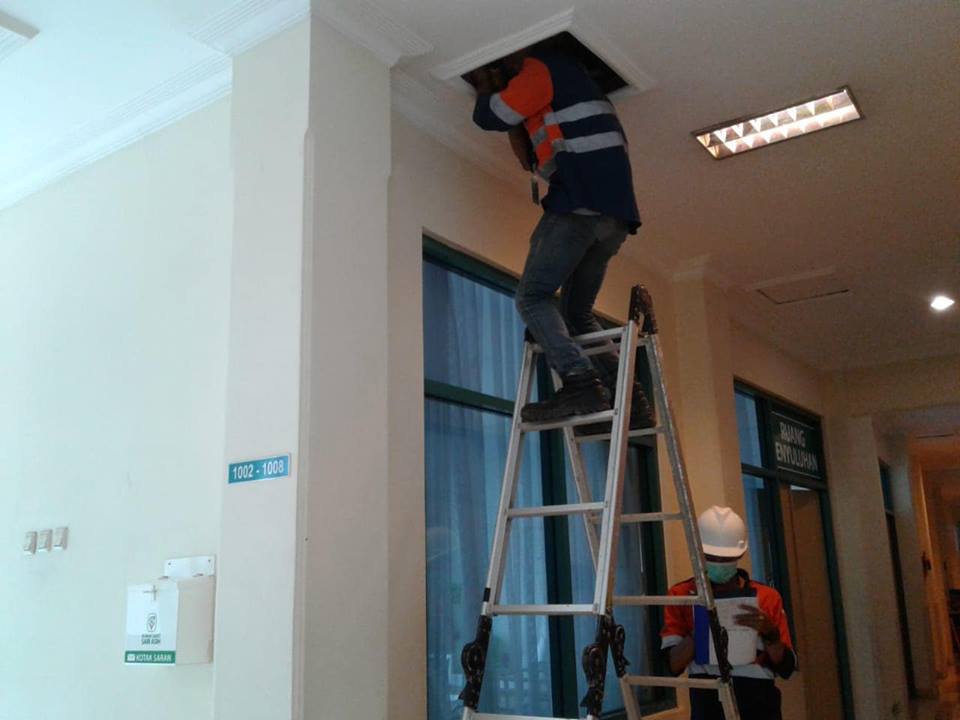

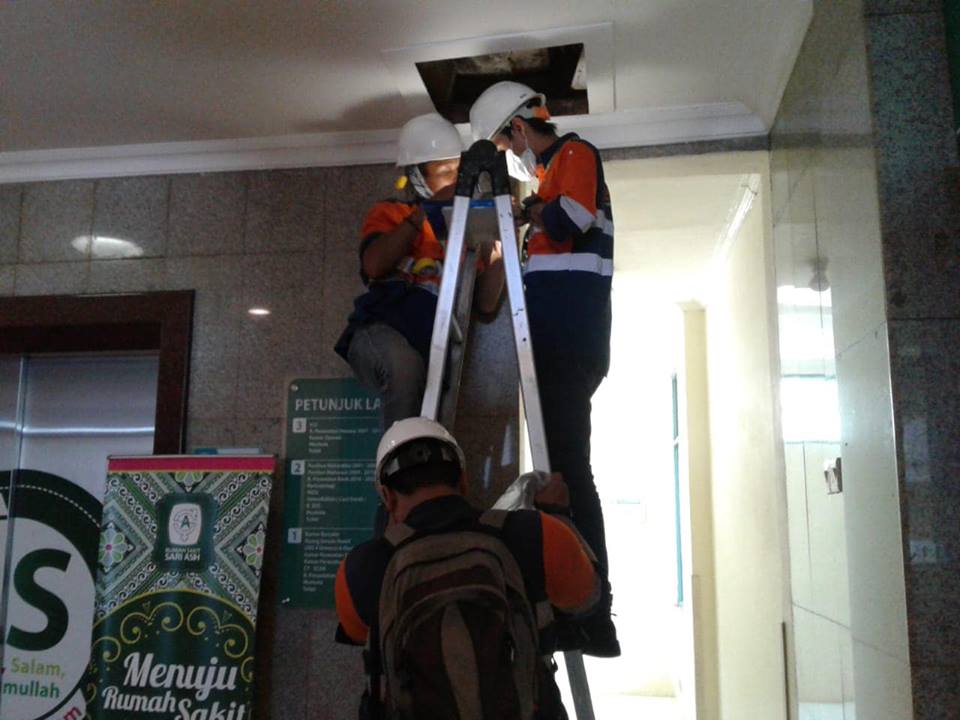

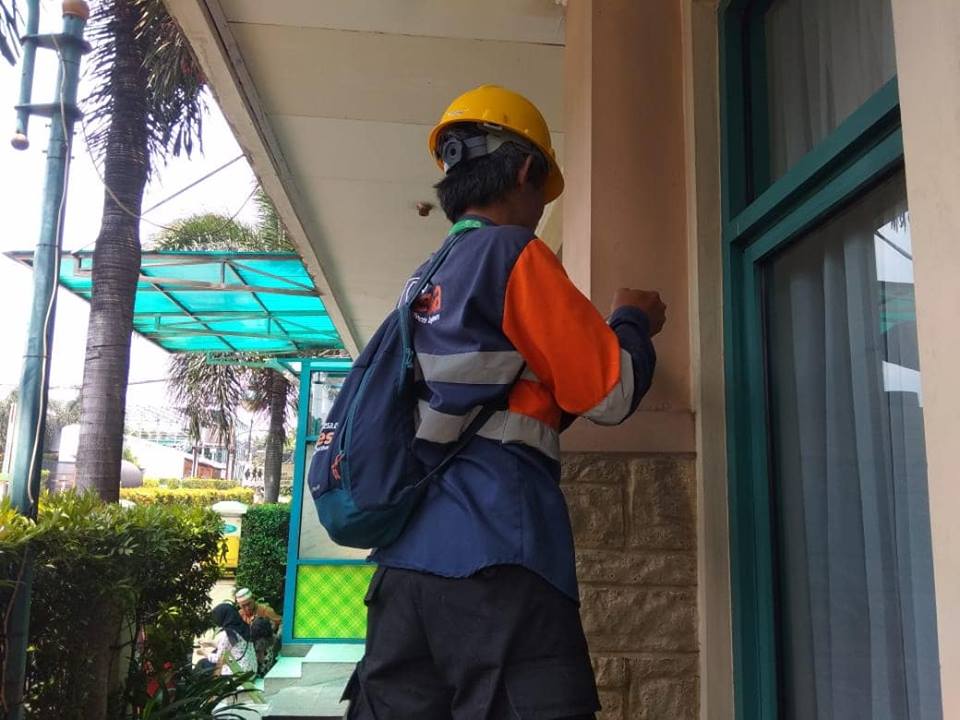

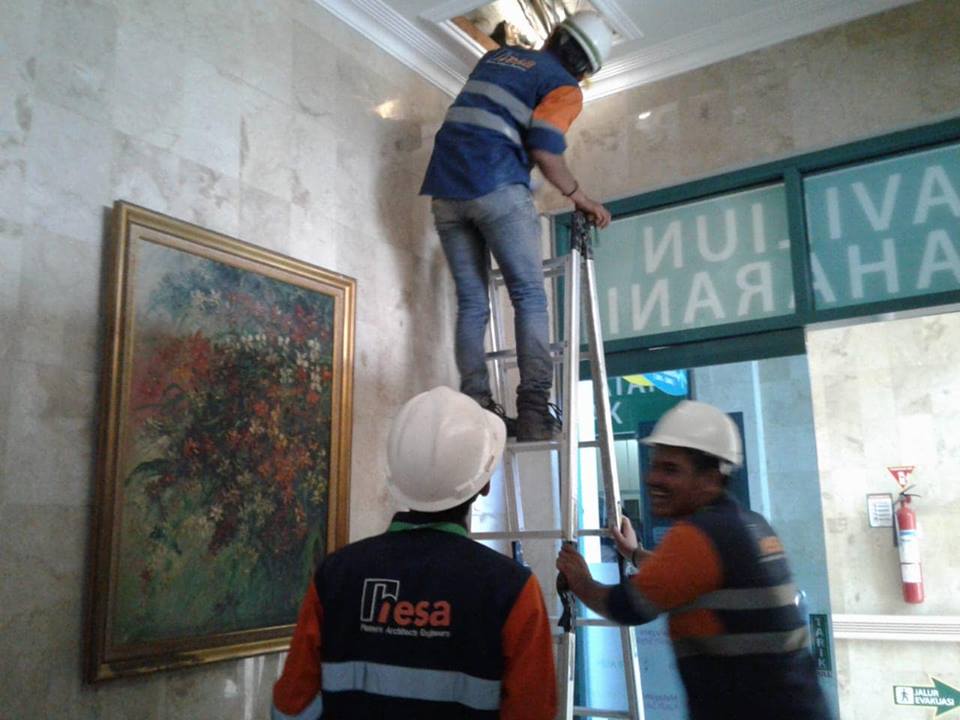

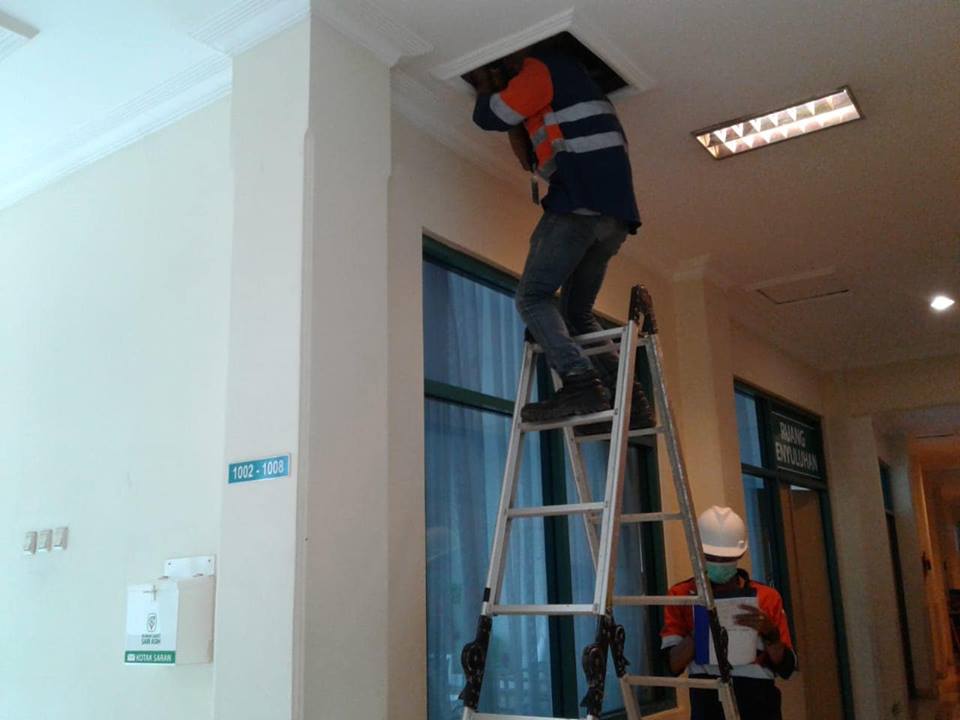

Investigasi Visual Struktur

Mapping Rebar Eksisting

Pemindaian GPR

Analisis Tapak Lift

Eksplorasi Pondasi Eksisting

Redrawing & Pengukuran (Portrait)

Investigasi Sondir Lapangan

Output: Detailed Engineering Design (DED)

Solusi Perkuatan Struktur RS Sari Asih

Detailed Engineering Design (DED) untuk Fasilitas Kesehatan

Perencanaan perkuatan struktur pada gedung rumah sakit memerlukan ketelitian teknis tinggi guna menjamin keselamatan pasien dan keberlanjutan operasional. HESA berkomitmen menghadirkan solusi rekayasa yang aman dan aplikatif.

Layanan konsultansi kami mencakup investigasi lapangan menyeluruh hingga penyusunan dokumen perencanaan konstruksi yang detail. Dengan basis data teknis yang valid, PT Sari Asih dapat melaksanakan pengembangan fasilitas dengan keyakinan struktural yang optimal.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Hotline: 081291442210 / 08118889409

📱 Konsultasi DED & Audit Struktur

Pengujian Struktur Bangunan RSUD Cilincing

Pengujian Struktur Bangunan RSUD Cilincing

Hesa Projects, Testing·
Logo HESA PT. HESA LARAS CEMERLANG
Concrete Diagnostic & Rebar Mapping Specialist – 2023		 Logo Bumi Madani
Pengujian Struktur Beton RSUD Cilincing, Jakarta Utara
Nama Pekerjaan Pengujian Struktur Bangunan Rumah Sakit
Waktu Pelaksanaan Mei 2023
Klien RSUD Cilincing (Melalui PT Bumi Madani)
Lokasi Cilincing, Jakarta Utara
Tujuan Pekerjaan Melakukan pengumpulan data teknis aktual mengenai kondisi mutu beton dan konfigurasi penulangan pada elemen struktural gedung rumah sakit sebagai dasar informasi teknis bagi pihak pengelola.
Ruang Lingkup UPV Test (Ultrasonic Pulse Velocity), Rebarscan Test, dan Hammer Test.

Pada Mei 2023, PT Hesa Laras Cemerlang ditugaskan untuk melakukan rangkaian pengujian teknis pada struktur beton bangunan RSUD Cilincing, Jakarta Utara. Pekerjaan ini difokuskan pada pengambilan data primer di lapangan menggunakan metode non-destruktif untuk memetakan kondisi fisik material beton tanpa mengganggu struktur bangunan yang sedang beroperasi.

Pengumpulan Data Mutu Beton dan Penulangan (NDT)

Dalam sebuah gedung publik seperti rumah sakit, ketersediaan data teknis yang akurat mengenai kondisi material beton sangat diperlukan. Melalui Hammer Test, diperoleh gambaran awal mengenai keseragaman kekerasan permukaan beton. Pengujian dilanjutkan dengan UPV Test untuk mendeteksi adanya anomali internal seperti rongga atau retak halus berdasarkan kecepatan rambat gelombang ultrasonik. Selain mutu beton, pemetaan tulangan menggunakan Rebarscan dilakukan untuk mengetahui jumlah serta jarak antar tulangan eksisting. Data-data teknis ini disajikan secara objektif sebagai referensi kondisi fisik komponen struktur gedung saat ini.

Dokumentasi Pelaksanaan Pengujian di Lapangan

Mapping Titik Uji Proses Rebarscan Pengujian UPV Hammer Test Lapangan

Metodologi Pengujian Non-Destruktif

Pekerjaan ini mengikuti prosedur standar pengujian material beton di lapangan. Hammer Test memberikan data estimasi kekerasan beton pada permukaan elemen struktur. UPV Test memberikan informasi mengenai homogenitas massa beton melalui pengukuran waktu rambat gelombang ultrasonik di dalam beton. Sedangkan Rebarscan digunakan untuk mendeteksi posisi dan spasi tulangan baja di dalam beton secara presisi tanpa perlu melakukan pembobokan (scanning). Hasil akhir dari pekerjaan ini adalah kompilasi data teknis aktual yang menggambarkan mutu material serta konfigurasi penulangan pada titik-titik yang diuji.

Layanan Pengujian Material Beton & NDT

Penyediaan data lapangan yang akurat adalah langkah awal dalam proses perawatan bangunan. Kami membantu pemilik gedung mendapatkan informasi teknis mengenai kondisi nyata material beton tanpa merusak komponen bangunan yang ada.

PT Hesa Laras Cemerlang melayani pengujian NDT secara profesional dengan dukungan instrumen terkalibrasi dan metodologi yang objektif sesuai standar nasional.

PT Hesa Laras Cemerlang

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Pengujian NDT Beton

Uji Struktur Dak Ekspose RS Dharmais

Uji Struktur Dak Ekspose RS Dharmais

Assessment, Hesa Projects·
Logo HESA PT. HESA LARAS CEMERLANG
Hospital Infrastructure & Building Audit Specialist – 2022		 Logo RS Dharmais

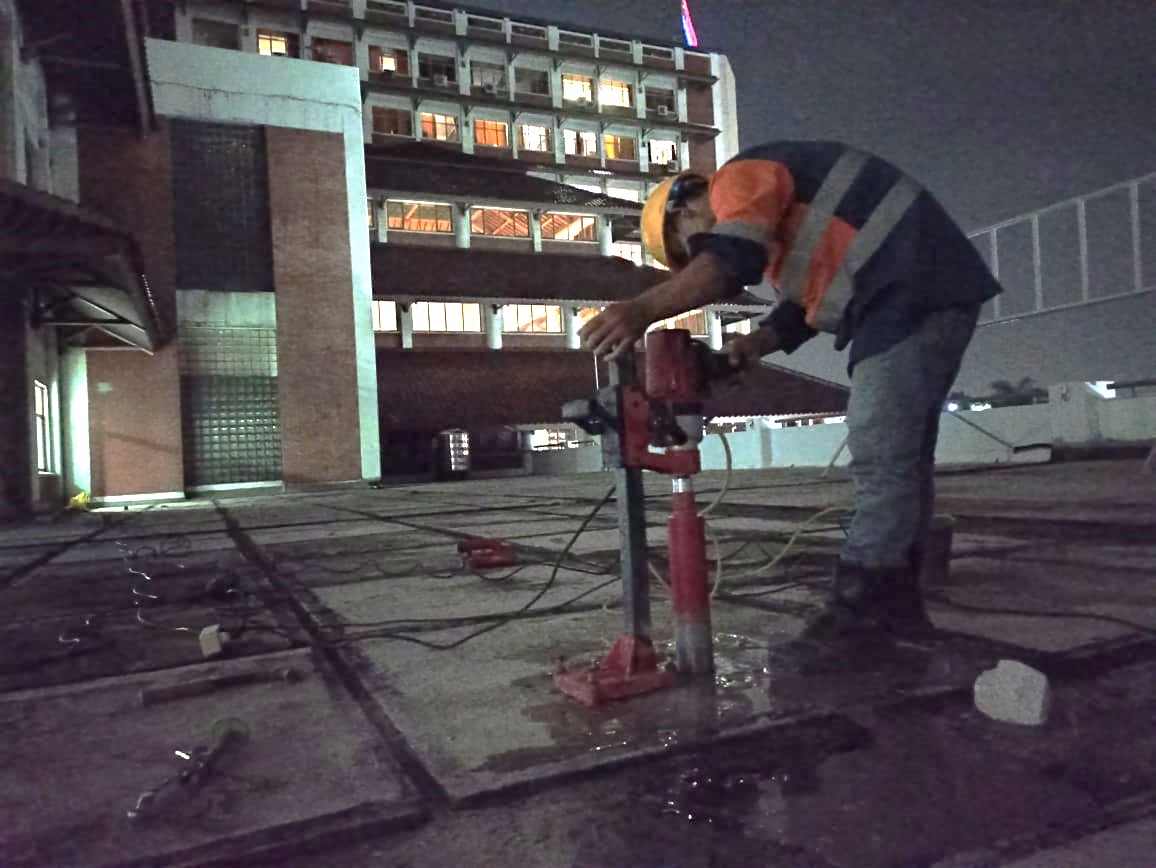

Uji Struktur Dak Ekspose Lantai 2 RS Kanker Dharmais
Nama Pekerjaan Uji Dak Ekspose Lantai 2 Pada Rumah Sakit Kanker Dharmais
Waktu Maret 2022
Klien Rumah Sakit Kanker Dharmais
Lokasi Jakarta
Tujuan Pekerjaan Mengetahui tingkat kekuatan struktur dak ekspose serta memberikan rekomendasi engineering terkait rencana pemanfaatan fungsi roof top.
Ruang Lingkup Observasi Visual, Investigasi Struktur (NDT/DT), Analisis & Pemodelan, serta Rekomendasi.

Pada Maret 2022, PT Hesa Laras Cemerlang melaksanakan audit teknis pada struktur dak ekspose lantai 2 RS Kanker Dharmais, Jakarta. Kegiatan ini dilakukan untuk memastikan kehandalan struktur sehubungan dengan rencana pemanfaatan area roof top. Hasil audit ini menjadi landasan dalam memberikan rekomendasi engineering yang tepat guna menjamin rasa aman dan nyaman bagi seluruh pengguna bangunan rumah sakit.

Urgensi Evaluasi Pemanfaatan Roof Top

Rencana pemanfaatan fungsi ruang baru pada area roof top akan mengubah distribusi beban yang diterima oleh struktur dak eksisting. Hal ini menuntut evaluasi mutu bahan secara komprehensif agar saat terjadi peningkatan beban operasional, struktur dak tetap dalam kondisi stabil dan aman. Mengingat peran vital bangunan rumah sakit, identifikasi potensi degradasi material atau kelelahan struktur akibat paparan cuaca (ekspose) menjadi krusial sebagai dasar pengambilan keputusan teknis yang bertanggung jawab bagi manajemen RS Dharmais.

Dokumentasi Investigasi Struktur di Lapangan

Audit RS Dharmais 1

Pemeriksaan visual area dak ekspose

 Audit RS Dharmais 2

Investigasi kualitas beton aktual

 Audit RS Dharmais 3

Pengujian NDT pada elemen struktur

Metodologi Investigasi Lapangan

Proses assessment diawali dengan observasi visual mendalam untuk memetakan gejala kerusakan fisik seperti retak, lendutan, atau korosi pada tulangan yang mungkin terjadi akibat paparan cuaca. Selanjutnya, investigasi struktur dilakukan menggunakan uji non-destruktif (NDT) untuk mengukur mutu beton dan pemindaian tulangan aktual. Data primer lapangan ini kemudian diolah dalam model analisis struktur untuk mensimulasikan beban rencana pada roof top. Output pekerjaan berupa laporan analisis kehandalan struktur dan rekomendasi engineering yang menjadi panduan dalam langkah intervensi atau perkuatan struktur yang diperlukan.

Layanan Audit Struktur & Keandalan Bangunan Gedung

Audit struktur dak sangat krusial untuk mendeteksi potensi kelelahan material atau penurunan daya dukung yang tidak terlihat secara visual, terutama saat akan dilakukan perubahan fungsi ruang. Hal ini dilakukan guna memastikan integritas struktur tetap aman bagi keselamatan publik secara optimal.

Berbekal peralatan pengujian mutakhir dan pengalaman luas pada proyek fasilitas kesehatan strategis, PT Hesa Laras Cemerlang menyajikan analisis audit yang akurat, objektif, dan sesuai dengan standar teknis yang dipersyaratkan.

Optimalkan keamanan aset bangunan Anda melalui layanan audit struktur dan evaluasi kehandalan bangunan profesional bersama kami. Segera konsultasikan rencana pengembangan bangunan Anda melalui tautan komunikasi terpadu di bawah ini.

PT Hesa Laras Cemerlang

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Teknis Audit Struktur Bangunan

Pemeriksaan Beton Gedung Rumah Sakit Persahabatan Jakarta

Pemeriksaan Beton Gedung Rumah Sakit Persahabatan Jakarta

Hesa Projects, Testing·
Logo HESA PT. HESA LARAS CEMERLANG
Engineering Consultant & Healthcare Facilities Structural Analysis – 2019		 Logo RSUP Persahabatan
Pengujian Pulse Echo: Pemeriksaan Integritas Beton Gedung
Nama Pekerjaan Pengujian Pulse Echo di RSUP Persahabatan Jakarta
Waktu November 2019
Klien PT. Besindo Medi Prima
Tujuan Pekerjaan Pemeriksaan integritas beton menggunakan alat Pulse Echo untuk mengetahui mutu beton serta defect detection (rongga, honeycomb, delaminasi, dan keretakan internal).
Ruang Lingkup Pulse Echo Testing, Visual Observation, Analysis, and Recommendations.

Pemeriksaan kesehatan struktur gedung rumah sakit merupakan langkah krusial untuk menjamin keselamatan pasien dan tenaga medis. Pada November 2019, PT Hesa Laras Cemerlang ditunjuk oleh PT. Besindo Medi Prima sebagai konsultan engineering untuk melaksanakan pengujian Pulse Echo pada elemen beton di RSUP Persahabatan Jakarta.

Metode Pulse Echo merupakan teknologi pengujian non-destruktif (NDT) yang sangat objektif untuk mengevaluasi mutu beton secara mendalam. Selain mengetahui densitas dan kualitas material, pengujian ini berfungsi sebagai sistem deteksi dini terhadap potensi cacat struktur seperti rongga internal (voids), pengeroposan (honeycomb), hingga pemisahan lapisan beton (delaminasi). Dengan data yang akurat, pihak pengelola gedung dapat memastikan umur layanan (service life) bangunan tetap dalam standar keamanan optimal.

Dokumentasi Investigasi Pulse Echo

Pemeriksaan Pulse Echo RSUP Persahabatan Investigasi Struktur Beton RSUP
Pemeriksaan Beton Gedung Rumah Sakit Persahabatan Jakarta 1

Keamanan Struktur Adalah Investasi Utama

Keakuratan data dalam pengujian beton adalah fondasi dari setiap tindakan perawatan gedung. PT Hesa Laras Cemerlang menyediakan solusi audit struktur dan pengujian material (NDT) yang profesional untuk memastikan infrastruktur Anda tetap aman dan berfungsi secara maksimal.

Butuh informasi mengenai jasa Hammer Test, Pulse Echo, atau Audit Struktur Gedung? Silakan hubungi tim ahli kami melalui kontak berikut:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

📱 Klik untuk Konsultasi via Whatsapp

Audit Struktur RS Sari Asih Karawaci Tangerang

Audit Struktur RS Sari Asih Karawaci Tangerang

Assessment, Hesa Projects·
Logo HESA PT. Hesa Laras Cemerlang
Dokumentasi Kegiatan 2019		 Logo RS Sari Asih
Nama Pekerjaan Audit Struktur Bangunan Rumah Sakit Sari Asih Karawaci
Waktu Februari 2019
Klien PT Sari Asih
Lokasi Karawaci, Tangerang
Tujuan Pekerjaan Verifikasi integritas struktural secara menyeluruh untuk menjamin keselamatan dan kenyamanan operasional layanan kesehatan.
Ruang Lingkup Pekerjaan
  • Observasi visual dan identifikasi kerusakan dini.
  • Penggambaran ulang struktur (Redraw Struktur).
  • Uji Tidak Merusak (NDT) & Uji Merusak (DT): Hammer Test, UPVT, Rebar Scan, Brinell, dan Core Drill.
  • Analisis kinerja struktur terhadap beban statis dan dinamis (gempa).
Catatan Pengalaman HESA Dalam praktik audit fasilitas kesehatan, akurasi pemetaan tulangan (rebar scan) dan verifikasi mutu beton sangat krusial; data ini menjadi dasar evaluasi kinerja struktur terhadap beban gempa untuk melindungi aset vital dan keselamatan nyawa di lingkungan rumah sakit.

Seiring dengan upaya peningkatan kualitas layanan kesehatan di Rumah Sakit Sari Asih Karawaci, PT Hesa Laras Cemerlang melakukan pemeriksaan komprehensif terhadap kondisi kesehatan struktur bangunan. Hal ini dilakukan untuk memberikan jaminan keamanan bagi pasien, staf medis, serta seluruh pengguna fasilitas rumah sakit.

Audit Struktur RS Sari Asih Karawaci

Pentingnya Verifikasi Data Aktual (As-Built)

Bangunan rumah sakit merupakan struktur dengan kategori risiko tinggi karena harus tetap operasional saat terjadi bencana, seperti gempa bumi. Seringkali, dokumen gambar kerja tidak mencerminkan kondisi lapangan akibat perubahan fungsi ruang di masa lalu. Oleh karena itu, tahapan penggambaran ulang struktur (redraw) dan identifikasi material aktual (rebar scan & core drill) menjadi langkah wajib sebelum dilakukan analisis kinerja. Tanpa data ‘as-built’ yang akurat, pemodelan struktur hanya akan berbasis asumsi yang berisiko merugikan keamanan gedung jangka panjang.

Metodologi Investigasi & Analisis

Proses audit diawali dengan Redraw Struktur untuk memetakan sistem rangka, material, dan dimensi elemen struktural. Setelah data geometri diperoleh, serangkaian uji laboratorium dan lapangan dilaksanakan, termasuk Hammer Test dan Ultrasonic Pulse Velocity Test (UPVT) untuk mengukur homogenitas beton, serta Carbonation Test untuk mendeteksi indikasi korosi pada tulangan beton.



Hasil dari seluruh rangkaian pengujian ini kemudian digunakan dalam simulasi pemodelan komputer untuk mengetahui perilaku struktur terhadap beban gempa terbaru. Laporan teknis yang dihasilkan memberikan gambaran jernih bagi manajemen rumah sakit mengenai kelayakan struktur serta langkah mitigasi atau perkuatan yang diperlukan.

Audit Struktur & Keselamatan Bangunan Rumah Sakit

Struktur Rumah Sakit Asih memerlukan assessment berkala untuk memastikan keandalan bangunan dalam menghadapi beban operasional intensif dan risiko bencana gempa bumi.
Sebagai konsultan struktur, HESA lakukan review teknis komprehensif, evaluasi kapasitas material, dan rekomendasi mitigasi risiko yang sesuai dengan standar keselamatan bangunan publik dan regulasi teknis terbaru.
Hasil audit memberikan kejelasan teknis untuk mendukung keputusan manajemen: apakah struktur memerlukan perbaikan teknis, penyesuaian desain, atau sudah memenuhi standar keamanan untuk terus melayani pasien dengan aman.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 081291442210 / 08118889409

📱 Konsultasi Audit Struktur Rumah Sakit

Audit Struktur Gedung RS Sumber Waras Cirebon

Audit Struktur Gedung RS Sumber Waras Cirebon

Assessment, Hesa Projects·
Logo HESA PT. HESA LARAS CEMERLANG
Healthcare Infrastructure Audit Specialist – 2018
Dokumentasi Audit Struktur RS Sumber Waras Cirebon
Nama Pekerjaan Audit Struktur Gedung Rumah Sakit Sumber Waras
Lokasi Ciwaringin, Cirebon, Jawa Barat
Waktu Oktober 2018
Klien RS Sumber Waras Cirebon
Tujuan Pekerjaan Memastikan keandalan gedung guna menjamin keamanan staf medis, pasien, dan pengunjung.
Catatan Pengalaman Hesa Audit pada fasilitas rumah sakit memerlukan ketelitian tinggi karena menyangkut keselamatan nyawa dan operasional alat medis sensitif. PT Hesa Laras Cemerlang menggunakan metode investigasi multidimensi untuk memberikan analisis kesehatan bangunan yang komprehensif secara struktur dan material.

Gedung Rumah Sakit merupakan infrastruktur vital yang wajib memiliki keandalan struktur tinggi. PT Hesa Laras Cemerlang melaksanakan audit struktur pada RS Sumber Waras Cirebon untuk mengevaluasi kondisi fisik bangunan serta kapasitas dukung beban eksisting demi kenyamanan dan keamanan jangka panjang.

Engineering Analysis: Metodologi Audit Terintegrasi

Tim ahli kami menerapkan serangkaian pengujian Non-Destructive (NDT) dan Semi-Destructive (DT). Penggunaan Half-cell Potential Test dilakukan untuk mendeteksi tingkat korosi pada tulangan, sementara UPVT dan Hammer Test memvalidasi homogenitas serta kekerasan beton. Untuk struktur baja, kami menerapkan Brinell Test dan Ultrasonic Thickness (UTG) guna memastikan tidak adanya degradasi ketebalan akibat oksidasi. Seluruh data dikalibrasi dengan hasil Core Drill untuk mendapatkan nilai kuat tekan beton aktual secara empiris.

Dokumentasi Proses Assessment Lapangan

1. Pengujian Korosi & Kekerasan Material (Halfcell & Brinell)

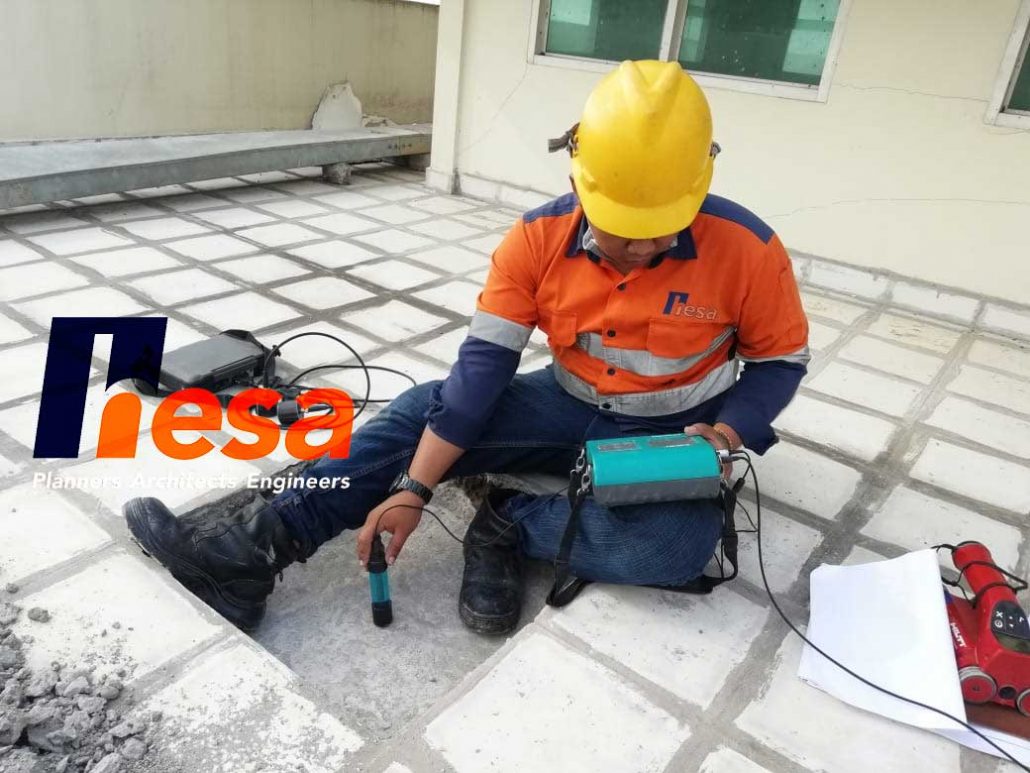

Halfcell Test
Half Cell Test Audit Gedung RS sumber waras Cirebon
Brinell Test Gedung RS sumber waras Cirebon
Uji Brinell di Gedung RS Sumber Waras Cirebon

2. Pengujian Ketebalan & Integritas Beton (UTG & UPVT)

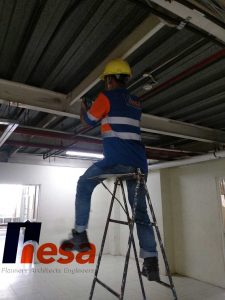

Ultrasonic Thickness Gauge Audit Gedung RS sumber waras Cirebon (1)
Ultrasonic Thickness Gauge UTG

UPV Test

3. Pemetaan Tulangan & Kekuatan Tekan (Covermeter & Hammer Test)

Covermeter Test
Hammer Test

4. Pengambilan Sampel Fisik (Core Drill)

Core Drill Gedung RS sumber waras Cirebon

Layanan Audit Struktur Fasilitas Kesehatan

Pastikan gedung rumah sakit Anda aman secara teknis dan memenuhi standar keselamatan bangunan gedung. HESA melayani jasa audit struktur menyeluruh untuk gedung publik dan komersial di seluruh Indonesia.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

  • Email: kontak@hesa.co.id
  • Telepon: (021) 8404531
  • Hotline: 08118889409 / 081291442210

📱 Konsultasi Ahli Audit Struktur
