SONDIR (CPT) — Alat Baca Praktis Profil Tanah

Sondir sering dianggap hanya sebagai prosedur administratif—dijalankan karena diminta, hasilnya disimpan, dan interpretasinya diserahkan ke engineer tanpa Anda memahami apa sebenarnya yang diukur dan mengapa itu penting untuk keputusan fondasi Anda. Padahal, sondir adalah alat baca kondisi tanah yang memberikan gambaran profil lapisan, mengidentifikasi kedalaman lapisan keras, mendeteksi lapisan problematik, dan menjadi dasar keputusan teknis yang tepat. Dengan pemahaman sondir yang baik, Anda bisa membuat keputusan informed tentang survey tanah, menghemat biaya yang tidak perlu, dan mempercepat timeline proyek dengan data yang solid.

Cara Penyelidikan Tanah dengan Sondir
Penyelidikan Tanah dengan Sondir di Ciracas Jakarta Timur

Posisi Sondir dalam Praktik Geotek Indonesia

Sondir adalah alat yang paling sering dipakai di lapangan Indonesia ketika engineer ingin tahu dengan cepat bagaimana kondisi tanah di kedalaman. Bukan karena alat ini paling canggih atau paling akurat, tetapi karena praktis—bisa dilakukan dengan setup sederhana, waktu singkat, dan hasil langsung terlihat di grafik tanpa perlu tunggu laboratorium.

Dalam alur kerja geotek, sondir biasanya datang setelah survey awal area. Dari survey awal, engineer sudah punya gambaran kasar tentang area—ada indikasi rawa atau tanah lembek? Ada tanah keras terlihat di permukaan? Dari gambaran itu, sondir kemudian dipakai untuk konfirmasi dan screening: seberapa dalam lapisan lembek? Di mana lapisan keras dimulai? Apakah profil tanah cukup konsisten untuk lanjut ke tahap desain, atau ada anomali yang butuh pendalaman dengan bor?

Poin penting: sondir bukanlah alat tunggal yang bisa jadi semua jawaban, dan juga bukan alat final yang langsung bisa dipakai untuk hitung daya dukung. Sondir adalah alat baseline—memberikan gambaran awal profil lapisan yang kemudian bisa digunakan untuk putus: cukup data untuk lanjut, atau perlu data lebih?

Nilai utama sondir di lapangan adalah kecepatan, kontinuitas data, dan keterbacaan langsung. Engineer tidak perlu tunggu lab report—grafik sudah terbentuk saat penetrasi berlangsung, dan interpretasi awal bisa dimulai langsung di lapangan.

Prosedur sondir di Indonesia mengikuti SNI 2827-2008 tentang “Cara uji penetrasi lapangan dengan alat sondir (CPT), yang menetapkan standar kecepatan penetrasi, ukuran konus, interval pengukuran, dan cara pelaporan. Standar ini memastikan bahwa hasil sondir dari berbagai lokasi dan waktu bisa dibandingkan dengan konsisten. Standar ini juga menjadi referensi dalam kontrak jasa survey tanah dan menjadi dasar penerimaan data di laporan teknis formal.

Prinsip Kerja Sondir (Cara Alat Bekerja)

sondir
Sondir

Sondir bekerja dengan cara sangat sederhana: konus ditusukkan ke dalam tanah dengan kecepatan terkontrol, dan sepanjang penetrasi itu, dua hal diukur—berapa besar resistansi tanah terhadap tusukan konus, dan berapa besar gesekan antara selubung konus dengan tanah di sekitarnya.

Mekanisme penetrasi konus:

Konus (ujung runcing alat sondir) didorong masuk ke dalam tanah dengan kecepatan 2 cm per detik (menurut standar). Saat konus menembus setiap layer tanah, tanah di depan konus memberikan tahanan—semakin keras tanah, semakin besar tahanan yang dirasakan. Ukuran tahanan ini adalah yang dicatat sebagai cone resistance (q).

Bersamaan dengan itu, selubung di sekeliling konus juga mengalami gesekan dengan tanah—tanah berbutir memberikan gesekan berbeda dengan tanah kohesif. Gesekan ini dicatat sebagai sleeve friction (fs).

Interaksi konus–tanah saat penetrasi:

Saat konus masuk ke tanah lembek, resistansi rendah—konus bisa masuk relatif mudah. Saat konus masuk ke tanah keras atau padat, resistansi tinggi—dorongan harus lebih kuat. Perbedaan resistansi ini langsung tercermin di grafik q.

Saat konus masuk ke tanah berbutir (pasir, kerikil), gesekan rendah karena partikel berbutir tidak punya “cengkeraman” dengan selubung. Saat konus masuk ke tanah kohesif (lempung, lanau), gesekan lebih besar karena kohesi memegang selubung lebih kuat. Perbedaan ini langsung tercermin di grafik fs.

Respons tanah terhadap beban tekan konus:

Ketika konus masuk ke lapisan baru dengan karakter berbeda, respons tiba-tiba berubah. Jika q naik drastis dalam jarak pendek, artinya ada perubahan kondisi di lapisan—bisa karena jenis tanah berubah, atau kepadatan meningkat mendadak. Jika q turun, artinya tanah jadi lebih lembek atau lebih lunak.

Perubahan respons ini bukan kebetulan—ini adalah sinyal fisik bahwa sesuatu di profil tanah berubah.

Perbedaan respons tanah granular vs kohesif (tanpa perlu teoritis):

Di lapangan, perbedaan ini terlihat jelas dari pola grafik. Tanah berbutir menunjukkan q yang relatif tinggi tapi fs rendah dan konsisten. Tanah kohesif menunjukkan pola berbeda—fs bisa jauh lebih besar relative terhadap q. Pola inilah yang engineer gunakan untuk baca jenis tanah tanpa perlu label akademik.

Parameter yang Direkam (Apa yang Diukur)

Sondir mengukur tiga hal secara kontinu seiring kedalaman bertambah.

Cone resistance (q):

q adalah resistansi yang diukur di ujung konus—berapa gaya yang diperlukan untuk tusuk konus setebal 1 cm² ke dalam tanah. Semakin keras tanah, semakin besar q. Semakin lembek tanah, semakin kecil q.

Poin penting: q bukan angka yang berdiri sendiri untuk dipakai di formula. q adalah indikator ketahanan lapisan—jika q naik, lapisan jadi lebih keras; jika q turun, lapisan jadi lebih lembek. Yang engineer cari adalah perubahan q, bukan nilai q absolut.

Sleeve friction (fs):

fs adalah gesekan di selubung konus—berapa besar gesekan antara selubung dengan tanah di sekitarnya. Tanah berbutir memberikan fs rendah. Tanah kohesif memberikan fs tinggi.

Seperti q, fs juga tidak dipakai langsung untuk perhitungan. fs adalah indikator jenis tanah—fs rendah menunjuk ke arah tanah berbutir, fs tinggi menunjuk ke arah tanah kohesif.

Friction ratio (Rf = fs/q):

Rf adalah perbandingan fs dibagi q. Nilai ini membantu shortcut pembacaan jenis tanah—tidak perlu lihat q dan fs terpisah, cukup lihat Rf. Rf rendah = tanah berbutir; Rf tinggi = tanah kohesif.

Poin penting: Rf bukan parameter desain. Rf hanya adalah rasio respons yang membantu visual pembacaan pola di grafik.

Data direkam kontinu terhadap kedalaman:

Data sondir bukan sampling di titik-titik tertentu. Data adalah kontinu—setiap 20 cm kedalaman, nilai q, fs, dan Rf dicatat. Ini menghasilkan grafik yang menunjukkan profil lengkap tanah dari permukaan sampai kedalaman maksimal.

Fokus pada perubahan, bukan nilai absolut:

Engineer tidak fokus pada “q berapa nilai tepatnya”. Engineer fokus pada “q berubah dari sini ke sana, apa artinya?”—ini lebih berguna untuk interpretasi kondisi lapisan.

Data Sondir sebagai Grafik, Bukan Angka

Hasil sondir biasanya disajikan dalam bentuk grafik dengan tiga kurva: kurva q, kurva fs, dan kurva Rf. Grafik ini adalah representasi visual dari profil tanah secara vertikal.

Grafik sebagai representasi profil vertikal tanah:

Sumbu vertikal adalah kedalaman (dari permukaan ke bawah), dan sumbu horizontal adalah nilai parameter (q, fs, Rf). Setiap titik di grafik mewakili satu “snapshot” kondisi tanah di kedalaman tertentu.

Ketika kurva bergeser ke kanan (nilai q meningkat), artinya tanah semakin keras seiring turun. Ketika kurva bergeser ke kiri (nilai q menurun), artinya tanah jadi lebih lembek. Pergeseran ini adalah “cerita” dari profil tanah.

Kedalaman sebagai sumbu utama interpretasi:

Engineer tidak bisa memutuskan berdasarkan satu kurva saja. Engineer harus baca keseluruhan grafik dengan perhatian pada kedalaman—di kedalaman berapa pola berubah? Apakah perubahan itu gradual atau tiba-tiba? Apakah konsistensi pola cukup untuk percaya bahwa lapisan akan sama di lebih dalam lagi?

Hubungan antar kurva q, fs, Rf:

Kurva q, fs, dan Rf tidak berdiri sendiri—ketiganya harus dibaca bersama. Jika kurva q naik tapi fs tetap rendah, itu cerita berbeda dengan jika kedua kurva naik bersama. Jika Rf berubah drastis, itu sinyal bahwa jenis tanah berubah.

Grafik sebagai alat visual deteksi perubahan lapisan:

Grafik membuat mudah untuk cepat melihat di mana ada perubahan signifikan. Lonjakan q yang tajam, atau perubahan pola fs yang tiba-tiba, langsung terlihat visual di grafik. Tidak perlu angka-angka, hanya lihat bentuk kurva.

Keterbacaan grafik lebih penting dari presisi angka:

Seorang engineer yang berpengalaman sering tidak perlu tahu nilai q berapa tepatnya. Cukup lihat grafik dan baca pola—”di sini q mulai naik konsisten, di sini ada lonjakan tiba-tiba, di sini fs naik drastis”—pola ini adalah informasi yang dibutuhkan untuk membuat keputusan.

Pola Dasar yang Dicari saat Membaca Grafik

Saat engineer membaca grafik sondir, ada beberapa pola dasar yang dicari karena pola-pola ini memiliki makna teknis.

Tren naik konsisten:

Jika kurva q naik konsisten dari permukaan sampai kedalaman tertentu, artinya tanah semakin padat seiring kedalaman. Ini adalah pola “normal”—tanah yang terkonsolidasi dengan baik biasanya menunjukkan pola ini. Pola ini aman dibaca dan tidak banyak “kejutan” di lapisan.

Lonjakan mendadak:

Jika q tiba-tiba naik besar dalam jarak sangat pendek (misal, 1-2 meter), ini bukan gradasi kepadatan biasa. Ini adalah indikasi bahwa ada perubahan jenis tanah atau lapisan baru dimulai dengan karakter berbeda. Kedalaman lonjakan ini adalah poin penting untuk dicatat—di sini mungkin adalah batas lapisan.

Penurunan tiba-tiba:

Jika q tiba-tiba turun ke kedalaman tertentu, artinya tanah jadi lebih lembek atau lebih lunak. Penurunan ini sering menunjukkan hadirnya lapisan lembek atau tanah jenuh di bawah. Kedalaman penurunan ini adalah informasi kritis—jika rencana fondasi ingin ada di kedalaman ini, maka ada risiko.

Pola stabil panjang:

Jika kurva q dan fs tetap stabil dalam rentang kedalaman panjang (misal, dari 8 m sampai 15 m), ini artinya lapisan di kedalaman itu adalah lapisan yang konsisten dan andal. Lapisan seperti ini adalah kandidat potensial untuk lokasi fondasi.

Ketidakteraturan sebagai indikasi perubahan kondisi:

Jika kurva menunjukkan fluktuasi acak, naik-turun tidak pola—ini bukan random noise. Ini adalah sinyal bahwa lapisan kompleks, berlapis-lapis, atau ada kondisi khusus (misalnya jenuh atau over-consolidated). Ketidakteraturan seperti ini memerlukan interpretasi lebih hati-hati.

Pola lebih bermakna daripada satu titik data:

Engineer tidak bisa memutuskan berdasarkan satu nilai q di satu kedalaman. Keputusan harus berdasarkan pola yang terlihat di grafik keseluruhan—tren, perubahan, konsistensi—itulah yang bicara tentang kondisi sesungguhnya.

Membaca Perubahan Lapisan

Salah satu fungsi utama sondir adalah mengidentifikasi di mana lapisan tanah berubah. Perubahan lapisan ini bukan berdasarkan teori, tapi berdasarkan apa yang terlihat langsung di grafik.

Identifikasi batas lapisan dari perubahan pola:

Batas lapisan terlihat dari perubahan tiba-tiba di pola kurva. Jika kurva q berubah tiba-tiba, atau pola fs berubah, atau Rf lonjak—di situlah biasanya terjadi batas lapisan. Engineer menandai kedalaman ini sebagai titik referensi.

Transisi gradual vs transisi tajam:

Jika perubahan pola terjadi gradual dalam rentang beberapa meter, artinya transisi lapisan berlangsung bertahap—jenis tanah berubah atau kepadatan meningkat secara bertahap. Jika perubahan terjadi tajam dalam jarak pendek, artinya transisi lapisan tiba-tiba—bisa karena batas alam antar lapisan yang jelas, atau bisa karena tanah telah terdisturb (gali lama atau pemadatan buatan).

Lapisan dominan vs lapisan tipis:

Dari grafik, engineer bisa lihat lapisan mana yang “besar” (tebal, panjang dalam kedalaman) dan lapisan mana yang “kecil” (tipis). Lapisan dominan sering menjadi fokus—jika fondasi akan ditempatkan di lapisan ini, perlu dipahami sifat lapisan dengan baik. Lapisan tipis kadang bisa diabaikan jika tidak mempengaruhi rencana teknis.

Kedalaman signifikan untuk pertimbangan teknis:

Setiap perubahan lapisan punya kedalaman. Engineer mencatat kedalaman itu—”lapisan keras dimulai di kedalaman 8 m”, “lapisan lembek ditemukan di kedalaman 12 m”—kedalaman ini adalah input untuk keputusan desain selanjutnya.

Interpretasi berbasis urutan, bukan isolasi:

Engineer tidak bisa lihat lapisan di kedalaman 15 m tanpa mempertimbangkan apa yang ada di atas (kedalaman 0-14 m). Interpretasi harus urut dari atas ke bawah—profil yang utuh. Lapisan yang ada di bawah baru punya makna jika tahu apa profil di atasnya terlebih dahulu.

Pemanfaatan Data Sondir di Lapangan

Setelah grafik selesai dibuat di lapangan, engineer mulai manfaatkan data untuk putus langkah berikutnya.

Menentukan zona lapisan yang konsisten:

Engineer membaca grafik dan mengidentifikasi zona kedalaman mana yang menunjukkan konsistensi pola—tidak berfluktuasi, tidak anomali. Zona seperti ini adalah “zona aman” untuk interpretasi. Jika ada zona dengan fluktuasi atau anomali, zona itu perlu hati-hati interpretasi.

Menentukan kedalaman target awal:

Dari grafik, engineer bisa mulai membentuk hipotesis awal: “Di kedalaman 8 m, lapisan mulai konsisten keras. Mungkin ini target awal untuk fondasi?” Hipotesis ini kemudian dibandingkan dengan rencana beban dan dimensi struktur.

Menentukan kebutuhan titik tambahan:

Jika grafik satu titik sudah jernih dan konsisten, mungkin satu titik sondir saja cukup untuk area ini. Jika grafik menunjukkan anomali atau ambiguitas, engineer biasanya putuskan untuk sondir titik kedua (atau ketiga) di lokasi berbeda untuk konfirmasi—”apakah anomali di titik 1 juga terlihat di titik 2, atau hanya di titik 1?”

Menentukan apakah data cukup untuk lanjut tahap berikut:

Ini adalah keputusan paling penting. Apakah grafik sondir sudah memberikan keyakinan cukup untuk engineer lanjut ke tahap desain? Atau apakah masih ada ketidakpastian sehingga perlu bor untuk ambil sample dan lab test? Sondir saja atau sondir + bor + lab—keputusan ini dibuat di sini.

Sondir sebagai alat klarifikasi, bukan pembuktian:

Engineer menggunakan sondir untuk klarifikasi—menjernihkan gambaran awal tentang profil tanah. Bukan untuk “membuktikan” bahwa fondasi aman atau bahwa desain sudah pasti. Klarifikasi ini kemudian menjadi input untuk langkah teknis berikutnya.

Keterbatasan Pembacaan Sondir

Sondir adalah alat praktis, tapi alat ini punya keterbatasan yang engineer harus tahu.

Respons alat pada tanah sangat keras / berbatu:

Jika konus masuk ke tanah sangat keras atau ketemu batu besar, konus bisa macet dan tidak bisa tusuk lebih dalam. Saat ini terjadi, data hanya sampai kedalaman di mana konus macet. Engineer tidak bisa tahu apakah di bawah itu ada lapisan lebih lunak atau lapisan keras terus. Jika lapisan keras ini adalah hambatan, tidak bisa dipecahkan hanya dengan sondir—harus ganti ke bor dengan drill.

Gangguan pembacaan pada kondisi jenuh tertentu:

Jika tanah jenuh ekstrim atau dengan tekanan air pori sangat tinggi, respons alat bisa anomali—konus seolah “tenggelam” tanpa resistansi terukur, atau data tidak stabil. Grafik yang dihasilkan tidak jelas. Dalam kasus ini, sondir tidak bisa diandalkan dan perlu metode lain.

Ambiguitas interpretasi pada lapisan kompleks:

Jika lapisan sangat kompleks—berlapis-lapis tipis, atau ada perubahan mendadak berkali-kali dalam jarak pendek—grafik sondir bisa membingungkan. Apa yang terlihat sebagai satu lapisan mungkin sebenarnya dua lapisan. Ambiguitas ini tidak bisa dieliminir hanya dengan sondir—perlu bor untuk lihat langsung.

Data sondir tidak menggantikan sampel tanah:

Sondir memberikan respons alat terhadap tanah, tapi tidak bisa memberikan sampel fisik tanah itu sendiri. Jika engineer ingin tahu parameter fisik sesungguhnya (berapa besar kohesi, berapa besar friction angle)—tidak bisa hanya dari sondir. Harus bor untuk ambil sample, lalu test di lab.

Interpretasi selalu kontekstual:

Grafik sondir yang “baik” dari area A mungkin interpretasinya sangat berbeda dengan grafik yang “sama” dari area B—bergantung pada riwayat area, kondisi geologi lokal, dan rencana struktur. Interpretasi tidak bisa “template”—harus selalu mempertimbangkan konteks.

Integrasi Sondir dengan Alur Kerja Geotek

Sondir tidak hidup sendiri dalam proyek. Sondir adalah bagian dari alur kerja yang lebih besar.

Hubungan sondir dengan survey awal:

Sebelum sondir dilakukan, ada survey awal di mana engineer sudah punya gambaran visual area—ada tanda-tanda tanah lembek? Ada batuan terlihat? Dari gambaran itu, sondir kemudian diputuskan untuk confirm dan detail—”OK, dari visual ada indikasi lembek, sekarang sondir untuk tahu seberapa dalam lembek itu”.

Hubungan sondir dengan metode lanjutan (bor/lab) tanpa perbandingan nilai:

Sondir adalah tahap awal. Jika sondir sudah clear, engineer putus—tidak perlu bor. Jika sondir masih ambigu atau risiko tinggi, engineer putus—lanjut ke bor & lab. Ini bukan perbandingan “sondir kurang akurat dibanding bor”—ini adalah alur logis pengumpulan data. Sondir itu seperti “pemeriksaan awal dokter”, bor & lab itu seperti “pemeriksaan lanjutan di spesialis”—tergantung kebutuhan, tidak ada yang “lebih baik” mutlak.

Sondir sebagai penentu arah, bukan penentu hasil:

Hasil sondir tidak langsung menjadi hasil akhir desain. Hasil sondir adalah penentu arah—arah apa yang harus diambil selanjutnya (bor atau tidak, lab test atau tidak, kedalaman fondasi di area mana).

Keputusan lanjutan berbasis kombinasi indikasi:

Keputusan di setiap tahap tidak hanya dari sondir saja. Keputusan adalah kombinasi: indikasi sondir + konteks area + rencana teknis + pertimbangan risiko. Kombinasi ini yang menghasilkan keputusan yang tepat.

Peran Engineer dalam Membaca & Memanfaatkan Sondir

Kualitas hasil sondir tidak terletak pada alat itu sendiri, melainkan pada engineer yang menggunakannya.

Engineer sebagai interpreter, bukan pembaca angka:

Engineer yang baik tidak terpaku pada nilai angka di grafik. Engineer membaca pola, tren, konteks. “Di sini q naik konsisten, di sini ada lonjakan, di sini fs berperilaku aneh”—itulah yang engine fokus, bukan nilai q tepatnya berapa.

Pengalaman lapangan sebagai faktor utama:

Engineer yang sudah bekerja bertahun-tahun di area tertentu punya “feel” tentang bagaimana profil tanah di area itu biasanya. Pengalaman ini menjadi filter—”grafik sondir ini sesuai atau tidak sesuai dengan apa yang saya pernah lihat di area ini?” Pengalaman adalah validator keputusan.

Membaca konteks, bukan sekadar grafik:

Engineer tidak bisa hanya lihat grafik sondir dalam isolasi. Engineer harus pertimbangkan: struktur apa yang akan dibangun? Rencana kedalaman berapa? Area ini sebelumnya sudah ada proyek? Data lama ada? Konteks ini mempengaruhi bagaimana engineer menginterpretasi grafik sondir.

Menggunakan sondir secara proporsional:

Sondir adalah alat untuk keperluan tertentu. Tidak semua situasi perlu sondir detail, ada situasi yang perlu sondir minimal. Engineer yang dewasa tahu kapan sondir perlu detail (misal, area kompleks), dan kapan sondir bisa minimal (misal, area yang sudah dikenal). Proporsionalitas ini menghemat waktu dan biaya tanpa mengorbankan kualitas keputusan.

Menjaga agar sondir dipakai sesuai fungsinya:

Sering terjadi di lapangan sondir “disakralkan”—hasilnya dianggap keputusan final, atau sebaliknya, hasilnya diabaikan. Engineer yang baik menjaga sondir tetap di posisinya yang sebenarnya—alat baseline yang informatif, bukan alat vonis dan bukan alat sampah. Posisi ini yang membuat sondir tetap berguna dalam alur kerja.

Penutup Teknis (Bukan Kesimpulan)

Sondir adalah alat kerja sehari-hari engineer geotek di lapangan Indonesia. Alat ini sederhana mekanismenya, tapi power-nya terletak pada bagaimana engineer membaca dan memanfaatkannya.

Sondir sebagai alat kerja sehari-hari geotek:

Di setiap proyek yang butuh tahu profil tanah cepat, sondir sering menjadi pilihan pertama. Engineer yang terbiasa membaca sondir dengan baik bisa menghemat waktu dan biaya survey yang signifikan tanpa mengorbankan kualitas data awal.

Nilai sondir terletak pada cara dibaca & dimanfaatkan:

Dua engineer bisa memakai sondir yang sama, tapi hasil interpretasi bisa sangat berbeda—tergantung how they read the data, how they understand the context, how they put data into decision framework. Alat yang sama, engineer yang berbeda, result yang berbeda. Ini bukan gejala alat yang buruk—ini bukti bahwa nilai alat terletak pada pengguna.

Grafik adalah cerita, bukan jawaban:

Grafik sondir menceritakan bagaimana tanah berperilaku terhadap beban penetrasi dari permukaan sampai kedalaman tertentu. Cerita ini adalah data yang sangat informatif, tapi bukan jawaban final tentang daya dukung atau keamanan. Interpretasi cerita dan tindakan berikutnya adalah tanggung jawab engineer.

Kualitas hasil bergantung pada engineer, bukan alat:

Ini poin akhir yang paling penting. Sondir adalah alat. Alat sebagus apapun, jika digunakan oleh engineer yang tidak paham cara membacanya atau tidak memahami batasan alat, hasilnya akan kurang berguna. Sebaliknya, engineer berpengalaman bisa extract insight yang sangat valuable bahkan dari data sondir yang sederhana. Kualitas hasil adalah refleksi dari kualitas engineer.

Sondir (CPT) vs SPT (Standard Penetration Test) — Apa Bedanya?

Di lapangan Indonesia, sering ada kebingungan antara Sondir dan SPT—keduanya metode penetrasi, keduanya menghasilkan data tentang tanah, tapi sebenarnya sangat berbeda dalam cara kerja, tujuan, dan interpretasi. Penting bagi decision maker untuk tahu perbedaan ini saat memutuskan metode mana yang diperlukan untuk proyek.

Sondir adalah pengukuran kontinu:

alat ditusukkan ke dalam tanah dengan kecepatan konstan (2 cm/detik), dan respons tanah terhadap penetrasi dicatat setiap 20 cm kedalaman. Data yang dihasilkan adalah grafik profil lengkap tanah dari permukaan sampai kedalaman target. Sondir tidak mengambil sample tanah—hanya mengukur respons mekanis.

SPT adalah pengambilan sample dengan counting blows:

tabung sampel ditusukkan ke dalam tanah dengan cara dijatuhkan dari ketinggian tetap, dan dihitung berapa kali hammer perlu jatuh agar tabung masuk 30 cm (menghasilkan nilai N). Proses ini diulang setiap 1-2 meter kedalaman. SPT menghasilkan sample tanah fisik yang bisa diperiksa dan di-test di lab.

Kedua metode punya kelebihan dan kekurangan. Sondir lebih cepat, lebih murah, memberikan data kontinu detail, tapi tidak ada sample fisik. SPT lebih lambat, lebih mahal, memberikan data point-by-point, tapi menghasilkan sample untuk lab test. Keputusan pakai mana bergantung pada kebutuhan proyek:

  • Pakai Sondir jika Anda ingin cepat screening profil lapisan, atau budget terbatas
  • Pakai SPT jika Anda perlu sample fisik untuk lab test atau rencana struktur dengan risiko tinggi
  • Pakai keduanya jika area kompleks atau risiko tinggi dan Anda ingin data lengkap

Tabel di bawah merangkum perbedaan praktis kedua metode:

Aspek Sondir (CPT) SPT
Cara Kerja Konus ditusuk kontinu dengan kecepatan konstan Tabung sampel dijatuhkan berkali-kali, counting blows
Data yang Dihasilkan Grafik kontinu (q, fs, Rf) Nilai N (blow count) di titik tertentu
Sample Tanah Tidak ada Ada (diambil setiap interval)
Interval Data Setiap 20 cm kedalaman Setiap 1-2 meter kedalaman
Waktu Eksekusi Cepat (1-2 jam per titik) Lambat (3-4 jam per titik)
Biaya Relatif Lebih murah Lebih mahal
Lab Test Lanjutan Tidak langsung (perlu bor terpisah) Bisa langsung (sample sudah ada)
Untuk Apa Cocok Screening awal, baseline profil lapisan Parameter desain (cohesi, friction angle), detail sample
Keterbatasan Tidak ada sample; ambiguitas interpretasi pada tanah kompleks Data point-by-point saja; tidak detil lapisan transisi
Kapan Pilih Area stabil, budget terbatas, screening awal Area kompleks, risiko tinggi, butuh lab test

Pertanyaan yang Sering Diajukan tentang Sondir

Berikut adalah 10 pertanyaan yang sering diajukan oleh decision maker proyek yang ingin memahami kapan perlu sondir, berapa biaya, berapa lama, dan bagaimana manfaatnya untuk proyek mereka:

1. Apakah Sondir Itu Wajib untuk Setiap Proyek Konstruksi?

Tidak wajib, tetapi sangat disarankan jika Anda ingin mengurangi risiko teknis. Sondir bukan persyaratan legal untuk rumah tinggal sederhana, tetapi untuk gedung bertingkat, konstruksi di area baru, atau rencana basement, sondir hampir selalu diperlukan. Jika Anda tidak yakin, konsultasi dengan engineer terlebih dahulu—sering kali biaya sondir jauh lebih kecil dibanding risiko kesalahan desain fondasi.

2. Berapa Banyak Titik Sondir yang Diperlukan untuk Area Saya?

Jumlah titik bergantung pada ukuran dan kondisi area. Sebagai panduan umum: area kecil (< 50 m × 50 m) biasanya butuh 1-2 titik; area sedang (50-200 m × 50-200 m) butuh 2-4 titik; area besar atau kompleks butuh lebih banyak. Namun keputusan final harus berdasarkan konsultasi dengan engineer yang sudah lihat area Anda—tidak ada angka baku.

3. Berapa Waktu yang Dibutuhkan untuk Melakukan Sondir?

Sondir relatif cepat. Satu titik sondir kedalaman 30 meter biasanya selesai dalam 1-2 jam. Jika area memerlukan 3 titik, estimasi total waktu lapangan adalah 3-6 jam (plus mobilisasi & demobilisasi). Hasil grafik biasanya sudah ada saat hari yang sama, sehingga interpretasi awal bisa dimulai langsung tanpa tunggu lab report.

4. Berapa Kisaran Biaya Jasa Sondir per Titik?

Biaya sondir bervariasi tergantung lokasi, kedalaman target, dan kondisi lapangan. Di Jakarta dan sekitarnya, kisaran biaya per titik kedalaman 20-30 meter adalah Rp 3-4 juta (estimasi 2024). Biaya termasuk mobilisasi alat, eksekusi, dan laporan awal. Untuk area lebih jauh atau kedalaman lebih dalam, biaya bisa lebih tinggi. Hubungi PT. Hesa untuk penawaran pasti sesuai proyek Anda.

5. Apakah Hasil Sondir Langsung Bisa Dipakai untuk Desain Fondasi?

Tidak langsung. Hasil sondir adalah data baseline yang menunjukkan profil lapisan. Untuk desain fondasi yang aman, data sondir harus dikombinasikan dengan lab test (jika perlu) dan perhitungan teknis sesuai standar. Engineer adalah yang memutuskan apakah data sondir cukup untuk desain, atau perlu lab test tambahan.

6. Bagaimana Jika Area Saya Sudah Ada Data Sondir dari Proyek Lama?

Data sondir lama sangat berharga—Anda bisa mengurangi jumlah titik sondir baru. Jika proyek lama lokasinya dekat dan kondisi geologi area sama, sering kali satu atau dua titik sondir baru sudah cukup untuk konfirmasi. Ini bisa menghemat biaya survey secara signifikan. Konsultasikan dengan engineer tentang apakah data lama masih relevan untuk proyek baru Anda.

7. Apakah Sondir Bisa Dilakukan di Area dengan Bangunan Lama atau Landasan Utilitas?

Sondir memerlukan ruang untuk penempatan alat secara vertikal (mobilisasi rig, space untuk konus masuk). Jika area sangat padat dengan bangunan lama, taman, atau banyak utilitas bawah tanah, sondir mungkin tidak bisa dilakukan di lokasi yang ideal.

Opsi 1: Cari Alternatif Lokasi Sondir Terdekat

  • Pindahkan titik sondir ke lokasi terdekat yang lebih terbuka (misal, dari depan bangunan ke sebelah depan)
  • Jika profil tanah lokal homogen, hasil dari lokasi alternatif ini sering sudah cukup mewakili
  • Lebih cepat dan lebih murah daripada opsi lain

Opsi 2: Gunakan GPR (Ground Penetrating Radar)

GPR adalah metode non-invasive yang menggunakan gelombang radar untuk mendeteksi struktur tanah di bawah permukaan.

  • Keuntungan: tidak mengganggu utilitas, tidak perlu ruang besar, tidak invasive, cepat, bisa dilakukan di area padat
  • Kekurangan: data lebih kualitatif (deteksi lapisan, bukan pengukuran resistance seperti sondir), interpretasi lebih terbatas, biaya sebanding atau lebih tinggi dari sondir, kurang efektif di tanah jenuh atau konduktif tinggi
  • Kapan cocok: lokasi sangat padat, ada utilitas kritis di bawah, atau untuk deteksi awal (belum perlu data detail)
  • Kapan tidak cukup: jika Anda butuh data detail seperti sondir (parameter q, fs, Rf), GPR tidak bisa memberikan

Opsi 3: Gunakan Bor Manual atau Bor Mini

  • Jika area sangat padat, bor manual atau bor mini bisa dilakukan di ruang terbatas
  • Bor bisa sekaligus mengambil sample untuk lab test
  • Lebih lambat dan lebih mahal dari sondir, tetapi lebih fleksibel untuk area padat
  • Cocok jika Anda sudah tahu bahwa lab test diperlukan

Rekomendasi Praktis

  • Lakukan site reconnaissance awal (engineer atau surveyor melihat area) untuk mengevaluasi kelayakan sondir
  • Jika sondir bisa dilakukan meskipun terbatas, tetap lakukan sondir karena data paling detail
  • Jika area sangat padat, kombinasi GPR (untuk deteksi awal) + bor (untuk sample) mungkin solusi yang tepat

8. Apakah Ada Risiko Kerusakan Struktur atau Utilitas saat Sondir Dilakukan?

Ya, ada risiko kecil tetapi nyata. Sondir bisa mengenai pipa air, kabel listrik, jaringan telekomunikasi, atau struktur lama di bawah tanah jika lokasi tidak disurvey dengan baik sebelumnya.

Prosedur Mitigasi Risiko

1. Calling Before Digging (CBD) / Lokalisasi Utilitas

  • Sebelum sondir dimulai, harus dilakukan survei lokalisasi utilitas untuk mendeteksi keberadaan pipa, kabel, struktur lama di lokasi sondir
  • Di Jakarta, ada layanan resmi dari PLN, PDAM, Telkom, dll yang bisa diajukan untuk memberikan informasi lokasi utilitas mereka
  • Jasa sondir profesional biasanya sudah familiar dengan prosedur ini dan bisa mengkoordinasikan

2. Koordinasi dengan Pihak Berkepentingan

  • Jika area ada utilitas aktif (PDAM, PLN, Telkom), sebaiknya ada perwakilan mereka atau pengawas saat sondir dilakukan
  • Ini mengurangi risiko dan memperjelas tanggung jawab jika terjadi insiden

3. Dokumentasi Lokasi

  • Lokasi sondir harus didokumentasikan dengan jelas di denah (koordinat GPS, foto, deskripsi lokasi)
  • Ini membantu trace-back jika ada insiden

4. Penggunaan GPR sebagai Validasi Tambahan

  • Jika area sangat kritis atau utilitas sangat berharga, bisa dilakukan survei GPR sebelum sondir untuk deteksi struktur bawah tanah yang tidak terlihat di peta utilitas resmi
  • GPR dapat mendeteksi pipa, kabel, struktur lama, void, atau anomali bawah tanah
  • Ini menambah safety margin, terutama untuk area yang rawan kerusakan utilitas

Karakteristik Jasa Sondir yang Baik

  • Meminta informasi lokasi utilitas dari klien sebelum pekerjaan
  • Melakukan prosedur CBD sesuai standar
  • Memiliki asuransi untuk kerusakan utilitas (jika ada insiden)
  • Tidak membiarkan sondir dilakukan jika lokasi utilitas tidak jelas

Jangan mengambil jasa sondir yang mengabaikan prosedur CBD — risiko finansial dan hukum bisa besar jika ada kerusakan utilitas.

9. Bagaimana Hasil Sondir Disajikan, dan Siapa yang Bisa Menginterpretasinya?

Hasil sondir disajikan dalam bentuk grafik yang menunjukkan profil lapisan tanah dari permukaan ke kedalaman. Grafik ini dapat dibaca oleh engineer geoteknik atau engineer struktur berpengalaman. Untuk pembaca non-engineer, laporan interpretasi dari engineer adalah yang penting—berisi rekomendasi kedalaman fondasi, jenis lapisan, dan risiko teknis yang perlu diperhatikan.

10. Jika Hasil Sondir Menunjukkan Lapisan Lembek yang Dalam, Apakah Proyek Saya Tidak Bisa Jalan?

Tidak otomatis. Lapisan lembek dalam hanya berarti fondasi perlu desain khusus—bisa dengan pile foundation (tiang) yang menembus lapisan lembek, atau dengan raft foundation yang menyebar beban. Biaya mungkin lebih tinggi dari rencana awal, tetapi proyek masih bisa dilanjutkan. Interpretasi engineer akan memberikan rekomendasi solusi yang feasible dan cost-effective untuk kondisi tanah Anda.

Apakah Proyek Anda Memerlukan Sondir?

Sondir adalah investasi kecil di awal proyek yang bisa menghemat biaya dan risiko teknis di tahap konstruksi. Jika Anda ingin mengevaluasi apakah proyek Anda memerlukan sondir, apakah area sudah ada data lama, atau ingin memahami lebih lanjut bagaimana sondir bisa membantu keputusan teknis Anda, tim kami siap memberikan konsultasi awal gratis.

PT Hesa Laras Cemerlang memiliki pengalaman bertahun-tahun dalam survey tanah dan interpretasi data sondir di berbagai wilayah Jakarta dan sekitarnya. Kami memahami tidak hanya teknis sondir, tetapi juga konteks bisnis proyek Anda—kapan sondir perlu detail, kapan bisa minimal, dan bagaimana hasilnya bisa dipakai untuk keputusan desain yang tepat.

Hubungi Kami untuk:

  • Konsultasi awal tentang kebutuhan sondir proyek Anda
  • Penawaran jasa & timeline yang realistis dan transparan
  • Interpretasi data & rekomendasi teknis dari engineer berpengalaman

Konsultasi Teknis & Layanan Uji Tanah Sondir

Jika Anda sedang merencanakan fondasi bangunan, ingin memahami profil dan kondisi tanah area konstruksi Anda, melakukan evaluasi kelayakan lahan, atau membutuhkan pendampingan teknis dalam mengambil keputusan survey tanah berbasis standar nasional, tim kami siap membantu secara profesional.
Kami memahami bahwa keputusan tentang sondir, jumlah titik, dan metode uji tanah lainnya bukan hanya soal teknis—tetapi juga tentang efisiensi biaya, timeline proyek, dan kelayakan area untuk rencana konstruksi Anda. Dengan pengalaman bertahun-tahun dalam survey tanah dan interpretasi data geoteknis di berbagai wilayah Indonesia, tim kami siap memberikan konsultasi awal gratis untuk membantu Anda memahami:

    • Apakah area Anda memerlukan sondir, dan jika iya, berapa banyak titik yang sebaiknya dilakukan
    • Apakah ada data sondir lama dari proyek terdekat yang bisa dimanfaatkan untuk menghemat biaya
    • Apakah kondisi khusus di area Anda (padat utilitas, tanah problematik, dll) memerlukan metode alternati
    • Bagaimana hasil survey tanah bisa menjadi input yang solid untuk keputusan desain fondasi dan struktur Anda

Hubungi Kami:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Konsultasi Audit Struktur Gratis

Uji SPT Standard Penetration Test

Uji SPT Standard Penetration Test

Artikel·

Uji Standard Penetration Test (SPT) untuk Investigasi Tanah Proyek Konstruksi

Memahami pentingnya investigasi tanah yang akurat sebelum memulai proyek konstruksi adalah langkah cerdas untuk menghindari masalah teknis yang mahal di kemudian hari. Artikel ini menjelaskan secara komprehensif apa itu SPT, bagaimana cara kerjanya, dan mengapa metode ini masih menjadi pilihan utama di proyek-proyek konstruksi Indonesia.

Uji Standard Penetration Test (SPT) untuk Investigasi Tanah Proyek Konstruksi

Gambaran Umum Uji Standard Penetration Test

Pengertian Singkat Uji SPT

SPT (Standard Penetration Test) adalah metode pengujian tanah yang dilakukan langsung di lapangan, di lokasi proyek Anda. Tujuannya sederhana: mengukur kuat dan kualitas tanah yang akan menjadi fondasi bangunan. Dalam prosesnya, kita tidak hanya mendapatkan data numerik (nilai N-SPT), tetapi juga sampel tanah asli yang dapat dianalisis lebih lanjut di laboratorium.

Posisi Uji SPT dalam Investigasi Tanah

Investigasi tanah proyek konstruksi bukan hanya tentang SPT saja. SPT adalah salah satu alat utama yang biasanya dikombinasikan dengan metode lain seperti boring (pengeboran), visual deskripsi lapisan tanah, dan pengujian laboratorium. Kombinasi ini memberikan gambaran menyeluruh tentang kondisi subsurface, sehingga engineer dapat membuat keputusan desain yang tepat dan aman.

Mengapa SPT Masih Banyak Digunakan di Proyek Konstruksi Indonesia

SPT bukanlah metode “lama” yang sudah ketinggalan zaman. Sebaliknya, relevansinya terus terjaga hingga hari ini karena beberapa alasan kuat:

  • Standar internasional yang terbukti: SPT telah digunakan dan divalidasi selama lebih dari 80 tahun di berbagai negara dan berbagai jenis tanah. Kredibilitas data SPT sudah tidak perlu diragukan lagi.
  • Efisien biaya dan waktu: Dibanding beberapa metode pengujian lain, SPT relatif terjangkau dan dapat dieksekusi dengan cepat di lapangan.
  • Menghasilkan sampel tanah fisik: Tidak seperti metode yang hanya memberikan data kurva, SPT menghasilkan sampel tanah nyata yang bisa dilihat, diraba, dan diuji lebih lanjut di lab.
  • Aplikasi luas di tanah Indonesia: Dari tanah granular (pasir, kerikil) hingga tanah kohesif (lempung, lanau), SPT dapat diaplikasikan di berbagai kondisi dan karakteristik tanah yang ada di Indonesia.
  • Hasil yang robust untuk desain: Data SPT telah terbukti reliable untuk estimasi daya dukung tanah, parameter geoteknik, dan pengambilan keputusan desain pondasi maupun struktur geoteknik lainnya.

Tujuan dan Manfaat Uji SPT dalam Perencanaan Konstruksi

Informasi Tanah Apa Saja yang Diperoleh dari Uji SPT

Ketika melakukan SPT di proyek Anda, berikut adalah informasi yang akan Anda dapatkan:

  • Nilai N-SPT: Angka yang menunjukkan berapa banyak pukulan diperlukan untuk memasukkan tabung sampel sedalam 30 cm. Nilai ini adalah ukuran kepadatan tanah untuk tanah berbutir, atau konsistensi tanah untuk tanah lempung.
  • Sampel tanah fisik: Material tanah asli dari berbagai kedalaman yang dapat dilihat, dirasakan teksturnya, dan dianalisis di laboratorium untuk klasifikasi dan properties lainnya.
  • Profil kedalaman lapisan: Informasi tentang pada kedalaman berapa lapisan tanah berubah karakteristik, dari tanah lembek ke tanah padat, atau dari pasir ke lempung.
  • Indikasi tanah bermasalah: Perubahan warna, bau, atau struktur sampel dapat mengindikasikan adanya tanah organik, lempung lembek, atau material lain yang memerlukan perhatian khusus dalam desain.
  • Posisi muka air tanah: Kedalaman di mana air tanah pertama kali ditemui, informasi penting untuk desain pondasi dan manajemen air di lokasi proyek.

Peran Data SPT dalam Perencanaan Pondasi

Data SPT adalah fundamen dari perencanaan pondasi yang baik. Berikut adalah perannya:

1. Penentuan Tipe Pondasi: Apakah proyek Anda perlu pondasi dangkal (footing, raft) atau pondasi dalam (tiang pancang, bored pile)? Keputusan ini sangat bergantung pada nilai N-SPT. Tanah dengan N rendah biasanya memerlukan pondasi dalam, sementara tanah dengan N tinggi mungkin dapat menggunakan pondasi dangkal dengan persyaratan desain tertentu.

2. Estimasi Kapasitas Daya Dukung: Berapa beban yang dapat ditanggung tanah per meter persegi? Ini dihitung dari nilai N-SPT menggunakan rumus-rumus yang sudah standard. Data ini adalah input langsung untuk engineer struktur dalam mendesain ukuran dan kedalaman pondasi.

3. Estimasi Settlement (Penurunan): Berapa banyak pondasi akan turun setelah struktur selesai dan diberi beban? Settlement yang terlalu besar dapat menyebabkan retak struktur atau bahkan kegagalan. Data SPT membantu memprediksi settlement dan memastikan bahwa desain pondasi dapat mengurangi risiko ini.

4. Keamanan Struktural dari Awal: Bangunan yang aman dimulai dari fondasi yang kuat. Tidak ada desain struktur yang excellent jika fondasi tidak didesain dengan baik berdasarkan data tanah yang akurat.

Manfaat Uji SPT bagi Pemilik Proyek dan Perencana Struktur

Untuk Pemilik Proyek:

  • Mengurangi risiko teknis secara signifikan: SPT adalah investasi kecil—hanya 2–5% dari total biaya investigasi tanah, padahal dapat menghemat 20–30% dari risiko kegagalan fondasi yang mahal. Bayangkan biaya redesign atau perbaikan jika terjadi masalah fondasi di tengah konstruksi.
  • Keputusan desain yang tepat dan tidak perlu diulang: Dengan data SPT yang akurat, engineer dapat merekomendasikan desain pondasi yang optimal untuk kondisi tanah spesifik. Ini mengurangi kemungkinan redesign dan delay proyek di tengah jalan.
  • Transparansi dan confidence: Sebagai pemilik proyek, Anda akan tahu kondisi tanah di lokasi proyek sebelum benar-benar mengkomitkan investasi besar. Ini memberikan confidence dalam pengambilan keputusan finansial dan teknis.

Untuk Perencana Struktur (Arsitek, Konsultan Struktur):

  • Data real untuk perhitungan akurat: Mendesain pondasi tanpa data SPT adalah seperti membuat produk tanpa spesifikasi. Data SPT memberikan parameter real yang dapat digunakan dalam perhitungan structural design yang akurat dan dapat dipertanggungjawabkan.
  • Dokumentasi teknis untuk audit: Setiap keputusan desain perlu didukung oleh data dan justifikasi teknis. Data SPT dan interpretasi yang baik adalah dokumentasi penting untuk audit desain dan pertanggungjawaban profesional.
  • Rekomendasi solusi yang objective dan feasible: Alih-alih menebak atau menggunakan asumsi konservatif yang berlebihan (yang akan meningkatkan biaya), engineer dapat memberikan rekomendasi yang objective, feasible, dan cost-effective berdasarkan data real.

Prinsip Dasar dan Metode Pelaksanaan Uji SPT

Konsep Dasar Penetrasi Dinamis

SPT bekerja dengan prinsip yang sederhana namun efektif: semakin banyak pukulan yang diperlukan untuk memasukkan tabung sampel ke dalam tanah, semakin keras tanah tersebut. Ini disebut metode “penetrasi dinamis” karena menggunakan energi jatuh dari sebuah palu standar untuk menekan tabung sampel ke dalam tanah.

Logika di balik ini adalah: tanah yang padat atau keras akan memberikan resistansi lebih terhadap penetrasi, sehingga memerlukan lebih banyak pukulan. Sebaliknya, tanah yang lembek atau loose akan memungkinkan penetrasi lebih mudah dengan pukulan lebih sedikit.

Data ini kemudian diinterpretasi oleh engineer geoteknik untuk memahami karakteristik tanah secara lebih mendalam.

Cara uji penetrasi lapangan dengan Standard Penetration Test

Peralatan Utama dalam Uji SPT

Untuk melaksanakan SPT dengan standar yang benar, diperlukan peralatan khusus yang telah dikalibrasi dan memenuhi standard internasional:

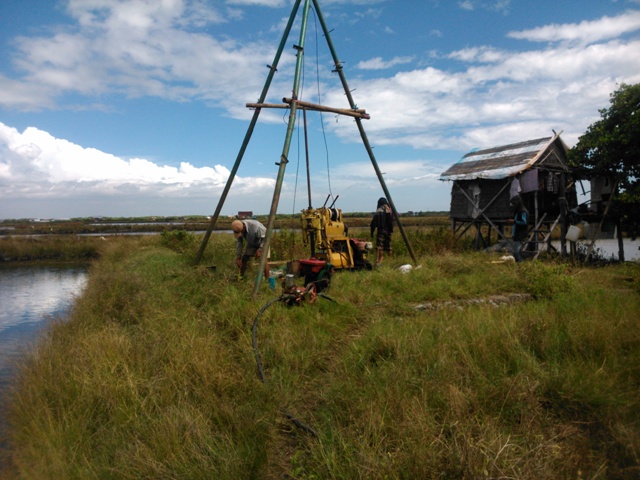

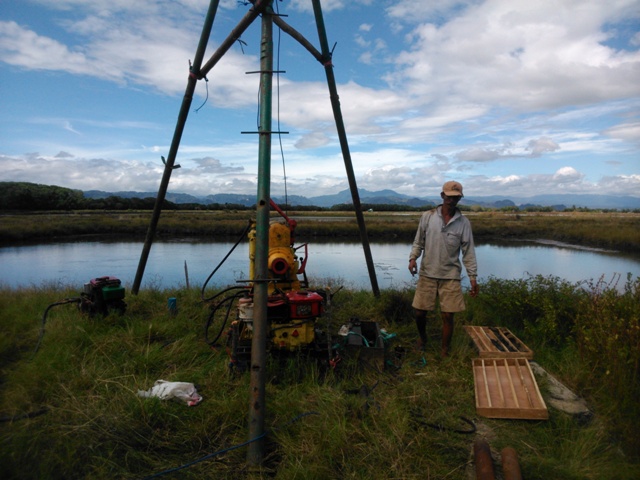

  • Mesin bor (Drilling Machine): Untuk membuat lubang bor hingga kedalaman yang ditargetkan. Tipe bor dapat bervariasi tergantung kondisi lapangan (mesin kecil untuk lokasi terbatas, mesin besar untuk lokasi dengan akses mudah).
  • Palu standar 63,5 kg: Palu dengan berat presisi 63,5 kg (dengan toleransi ±1%) adalah standar internasional. Berat yang tepat adalah kritis karena energi jatuh dari palu ini akan dihitung untuk mendapatkan nilai N-SPT yang akurat.
  • Tinggi jatuh palu 0,76 m (76 cm): Palu dijatuhkan dari ketinggian presisi 0,76 m untuk memastikan energi yang konsisten di setiap pengetukan. Ketinggian ini sudah distandardisasi dalam SNI dan ASTM.
  • Tabung sampel belah (Split Barrel Sampler): Tabung khusus berdiameter standar yang dapat dibuka/dipisahkan untuk mengambil sampel tanah. Ada dua tipe ujung: konus terbuka (untuk tanah berbutir halus/clay) dan konus tertutup (untuk pasir dan kerikil).
  • Peralatan pendukung: Tripod (untuk penahan palu), kerekan, tali untuk menarik palu, kunci-kunci pipa, rol meter, level, dan alat-alat bantu lainnya.

Semua peralatan ini harus regular dikalibrasi dan diverifikasi untuk memastikan standar. Operator yang qualified adalah kunci untuk mendapatkan data SPT yang reliable.

Prosedur Pemukulan dan Pencatatan Nilai N

Prosedur SPT terdiri dari beberapa tahapan yang harus diikuti dengan ketat:

Tahap 1: Seating Drive (Bedding In)

Sebelum pencatatan dimulai, tabung sampel dipukul beberapa kali untuk memastikan bahwa tabung sudah berada pada posisi yang stabil dan benar di dalam tanah. Pengetukan di tahap ini tidak dicatat, hanya untuk “settling” tabung. Ini penting untuk menghilangkan disturbance awal dari proses boring.

Tahap 2 dan 3: Pencatatan Pengetukan

Setelah seating drive selesai, mulai pencatatan:

  • Pukul tabung sampel dan catat jumlah pukulan untuk penetrasi pertama 15 cm (N0)
  • Pukul lagi dan catat jumlah pukulan untuk penetrasi berikutnya 15 cm (N1)
  • Pukul sekali lagi dan catat jumlah pukulan untuk penetrasi 15 cm terakhir (N2)

Nilai N-SPT final = N1 + N2 (total pukulan untuk 30 cm penetrasi terakhir). Nilai N0 tidak dimasukkan dalam perhitungan karena di tahap pertama masih ada pengaruh dari seating drive.

Pencatatan yang akurat dan detail adalah sangat penting. Setiap pengetukan, kedalaman, dan kondisi lapangan harus dicatat untuk keperluan interpretasi dan audit nantinya.

Jenis Sampel Tanah yang Dihasilkan dan Keterbatasannya

Sample UDS (undisturb sample) yang selanjutnya dibawa ke laboratorium mekanika tanah untuk dilakukan serangkaian pengujian untuk mengetahui index properties dan engineering properties — at Bandara Internasional Soekarno Hatta.

SPT menghasilkan sampel tanah yang disebut “disturbed sample” atau sampel terganggu. Apa artinya?

Sampel dari SPT adalah tanah yang telah mengalami gangguan struktur karena proses pemukulan. Struktur asli tanah di lapangan sudah berubah. Ini berbeda dengan “undisturbed sample” (sampel tidak terganggu) yang diambil dengan teknik khusus menggunakan tabung piston, di mana struktur tanah tetap terjaga hampir sempurna.

Apa yang masih bisa digunakan dari sampel SPT?

  • Klasifikasi tanah: Jenis tanah (pasir, lempung, lanau), warna, tekstur, dan ada tidaknya kandungan organik dapat diidentifikasi dengan jelas dari sampel fisik.
  • Index properties: Berat isi, kadar air, batas-batas konsistensi (Atterberg limits) seperti liquid limit dan plastic limit masih dapat ditentukan dari sampel disturbed.
  • Testing laboratorium dasar: Gradasi (sieve analysis), hydrometer test, permeabilitas test sederhana, dan test identifikasi lainnya masih valid dilakukan pada sampel SPT.

Keterbatasan sampel SPT:

  • Sampel SPT tidak cocok untuk uji kuat geser yang presisi (undrained shear strength / Su) karena struktur tanah sudah terganggu dan hasilnya tidak akan akurat.
  • Sampel SPT juga tidak ideal untuk uji konsolidasi detail karena void ratio dan struktur pori sudah berubah dari kondisi lapangan asli.
  • Untuk test-test yang sangat presisi dan memerlukan struktur tanah intact, diperlukan undisturbed sample dengan tabung piston khusus.

Standar dan Praktik Uji SPT di Indonesia

Uji SPT Standard Penetration Test untuk Investigasi Tanah Proyek Konstruksi

Acuan Standar yang Digunakan (SNI dan Praktik Umum)

Di Indonesia, pelaksanaan SPT diatur oleh standar-standar berikut:

1. SNI 4153:2008 – “Tata Cara Pengujian Penetrasi Lapangan dengan Peralatan Mekanik”

Ini adalah standar nasional Indonesia yang wajib diikuti untuk semua pengujian SPT di Indonesia. SNI 4153:2008 mencakup prosedur, peralatan, kalibrasi, dan pelaporan hasil SPT.

2. ASTM D1586-67 – “Standard Test Method for Penetration Test and Split-Barrel Sampling of Soils”

Ini adalah standar internasional dari Amerika yang menjadi referensi best practice global. Banyak praktisi Indonesia juga mengacu pada ASTM untuk memastikan bahwa prosedur dan data mereka kompatibel dengan standard internasional.

Hubungan kedua standar: SNI dan ASTM saling melengkapi dan dalam banyak hal selaras. Pelaksana berkualitas harus mematuhi kedua standar sekaligus untuk memastikan bahwa SPT mereka adalah best practice lokal dan internasional.

Penyesuaian Lapangan pada Kondisi Tanah Indonesia

Indonesia memiliki karakteristik geologi dan geoteknik yang unik, khususnya tanah tropis. Praktisi SPT yang berpengalaman di Indonesia harus memahami dan beradaptasi dengan kondisi-kondisi ini:

1. Tanah Lempung Plastisitas Tinggi (High Plasticity Clay)

Banyak lokasi di Indonesia, terutama di Jawa, memiliki deposit lempung dengan plastisitas tinggi. Tanah ini memiliki karakteristik khusus: mudah berubah konsistensi berdasarkan kadar air, sangat sensitif terhadap gangguan, dan nilai N-SPT tidak dapat langsung diinterpretasi seperti tanah granular.

2. Tanah Organik dan Bergambut (Organic dan Peat Soil)

Di Kalimantan, Sumatra, dan beberapa daerah lain, ditemukan deposit tanah organik dan gambut yang sangat lembek. Penetrasi SPT pada tanah jenis ini sangat lambat, dan interpretasi nilai N menjadi lebih kompleks karena tanah ini memiliki perilaku geoteknik yang unik.

3. Muka Air Tanah Tinggi (High Water Table)

Di Jakarta, Surabaya, Bandung, dan kota-kota besar lainnya, muka air tanah sering sangat tinggi (bahkan beberapa meter dari permukaan). Ini mempengaruhi kondisi tanah di sekitarnya dan juga protokol pengujian SPT. Air harus dicatat dengan presisi, dan saturated condition tanah harus diperhitungkan dalam interpretasi.

4. Tanah Alluvial dan Weathered Granite

Banyak lokasi di Indonesia memiliki profil tanah alluvial (depositan dari sungai atau pasang-surut) atau weathered granite (granit yang telah mengalami pelapukan). Kedua jenis tanah ini sering menunjukkan variabilitas vertikal yang tinggi—artinya, karakteristik tanah dapat berubah drastis dalam jarak vertikal yang singkat. Ini memerlukan interval sampling SPT yang tepat untuk menangkap variabilitas tersebut.

Kesimpulan: Praktisi SPT lokal yang berpengalaman di Indonesia tahu bagaimana beradaptasi dengan kondisi-kondisi unik ini. Mereka dapat memilih protocol yang tepat, menginterpretasi data dengan konteks lokal, dan memberikan rekomendasi yang feasible untuk kondisi tanah Indonesia.

Praktik Pelaporan Hasil Uji SPT di Proyek Nyata

Setelah pengujian SPT selesai, hasil harus dilaporkan dalam format yang standar dan jelas. Berikut adalah elemen-elemen yang harus ada dalam laporan SPT yang baik:

  • Informasi proyek: Nama proyek, lokasi, tanggal pengujian, nama operator, peralatan yang digunakan.
  • Lokasi titik bor: Koordinat GPS atau sketch lokasi untuk setiap titik SPT.
  • Data SPT per kedalaman: Tabel lengkap dengan kolom kedalaman, jumlah pukulan (N0, N1, N2), nilai N-SPT final, deskripsi sampel (warna, tekstur, bau, kandungan), dan posisi muka air tanah jika ada.
  • Grafik Boring Log: Visualisasi profil tanah dengan nilai N-SPT di setiap kedalaman. Grafik ini membantu engineer melihat dengan cepat perubahan karakteristik tanah seiring kedalaman.
  • Deskripsi lapisan tanah: Penjelasan tentang jenis tanah, ketebalan lapisan, dan karakteristik khusus setiap lapisan berdasarkan sampel dan nilai N.
  • Catatan kondisi lapangan: Kondisi cuaca, aksesibilitas lokasi, hambatan atau kejadian khusus selama pengujian yang dapat mempengaruhi hasil.
  • Interpretasi awal: Analisis preliminary tentang kondisi tanah dan implikasinya untuk desain. Namun, interpretasi detail dan rekomendasi teknis sebaiknya dilakukan oleh engineer geoteknik yang qualified, bukan hanya kontraktor bor.

Penting: Laporan SPT yang baik adalah dokumen teknis yang dapat diaudit, diverifikasi, dan dirujuk kembali di masa depan. Kualitas laporan adalah cerminan dari profesionalisme pelaksana dan kredibilitas data yang dihasilkan.

Interpretasi Nilai N-SPT dan Penggunaannya

Arti Nilai N-SPT bagi Kondisi Tanah

Nilai N-SPT adalah angka yang menunjukkan berapa pukulan diperlukan untuk memasukkan tabung sampel sedalam 30 cm. Ini adalah ukuran kuantitatif dari resistansi tanah terhadap penetrasi dinamis. Berikut adalah interpretasi umum dari nilai N-SPT:

N = 0–4:

Tanah sangat lunak atau loose (sangat tidak padat). Daya dukung tanah pada level ini sangat rendah. Jika N-SPT di permukaan atau lapisan atas menunjukkan angka ini, perlu investigasi mendalam untuk menentukan kedalaman tanah yang lebih kuat, atau mempertimbangkan solusi geoteknik khusus (stabilisasi, piling, dll).

N = 5–10:

Tanah lunak atau medium loose. Daya dukung masih terbatas. Untuk proyek dengan beban berat, tanah dengan N dalam range ini biasanya memerlukan solusi geoteknik khusus seperti tiang pancang atau bored pile yang menembus lapisan ini ke tanah yang lebih kuat di bawahnya. Alternatif lain adalah stabilisasi tanah atau penggunaan raft foundation dengan perhitungan settlement yang teliti.

N = 10–30:

Tanah sedang atau medium dense. Range ini adalah “zona grey”—tidak terlalu lunak, tidak terlalu kuat. Daya dukung cukup untuk bangunan sedang dengan perhitungan yang cermat. Banyak proyek di area urban Indonesia menghadapi tanah dalam range ini. Keputusan tipe pondasi tergantung dari kedalaman lapisan dan beban struktur.

N > 30:

Tanah kaku atau dense (padat). Daya dukung relatif baik. Tanah dengan N di atas 30 umumnya dapat mendukung struktur berat dengan pondasi dangkal (footing atau mat), asalkan perhitungan dilakukan dengan baik dan peraturan teknis diikuti.

Hubungan Nilai N dengan Kepadatan dan Konsistensi Tanah

Hubungan antara nilai N dan karakteristik tanah berbeda-beda tergantung jenis tanah:

Untuk Tanah Granular (Pasir, Kerikil):

Pada tanah granular, nilai N secara langsung mencerminkan kepadatan relatif dan kuat geser tanah. Semakin tinggi N, semakin padat tanah, dan kuat gesernya semakin besar. Hubungan ini relatif linear dan dapat dihitung menggunakan rumus-rumus yang sudah established, seperti relasi antara N dengan internal friction angle (φ).

Untuk Tanah Kohesif (Lempung, Lanau):

Pada tanah kohesif, hubungan antara N dan parameter geoteknik seperti undrained shear strength (Su) tidak linear. Nilai N dipengaruhi oleh banyak faktor lain seperti overconsolidation ratio, plasticity index, dan kondisi saturasi. Interpretasi N pada tanah kohesif memerlukan pengalaman dan contextual understanding. Tidak ada “rumus universal” yang dapat langsung diterapkan—selalu perlu disesuaikan dengan jenis lempung dan kondisi spesifik lapangan.

Kesimpulan: Tidak ada “rumus universal” untuk mengkonversi nilai N menjadi parameter desain. Interpretasi harus mempertimbangkan jenis tanah, kondisi lapangan, dan data pendukung lainnya (boring visual, lab test, metode lain seperti CPT).

Batasan Interpretasi dan Risiko Salah Tafsir Data SPT

Meskipun SPT adalah metode pengujian tanah yang valuable, data SPT memiliki batasan dan perlu diinterpretasi dengan hati-hati. Berikut adalah risiko-risiko umum yang sering terjadi:

Risiko 1: Membaca Nilai N Tanpa Mempertimbangkan Jenis Tanah

Contoh kesalahan: Developer membaca bahwa nilai N=5 dan mengasumsikan tanah itu “lunak” tanpa membedakan apakah itu pasir dengan N=5 (yang mungkin masih acceptable) atau lempung dengan N=5 (yang berarti sangat lembek dan problematik). Interpretasi yang sama untuk N yang sama pada jenis tanah berbeda akan menghasilkan kesimpulan yang salah.

Risiko 2: Menggunakan Data SPT Tanpa Konsultasi Engineer

Beberapa klien atau developer percaya diri menggunakan data SPT sendiri untuk membuat keputusan desain tanpa melibatkan engineer geoteknik. Ini sangat riskan. Data SPT sendiri bukanlah “jawaban final”—data hanya adalah bahan baku. Interpretasi dan rekomendasi teknis memerlukan expertise engineer geoteknik yang berpengalaman.

Contoh Risiko Konkret: Developer skip SPT karena sudah punya data sondir dari proyek sebelah. Tanpa SPT, tidak ada sampel untuk verifikasi jenis tanah. Interpretasi dari sondir data saja ternyata kurang akurat. Hasilnya, pondasi didesain salah → terjadi settlement tidak terduga di tengah konstruksi → proyek delay dan cost overrun signifikan.

Risiko 3: Mengabaikan Batasan SPT Itu Sendiri

SPT adalah satu tool, bukan satu-satunya tool. SPT memiliki keterbatasan dalam memberikan parameter tertentu (misalnya, untuk tanah kohesif yang sangat lembek, SPT mungkin memberikan data N yang sangat rendah dengan variabilitas tinggi). Pada kasus ini, metode lain seperti CPT atau vane shear test mungkin lebih sesuai.

Kesimpulan: Data SPT perlu diinterpretasi oleh engineer geoteknik yang berpengalaman, dikombinasikan dengan metode lain, dan didiskusikan dalam konteks spesifik proyek Anda. Jangan gunakan data SPT secara terpisah untuk membuat keputusan teknis besar.

Kapan Uji SPT Diperlukan dalam Suatu Proyek

Jenis Proyek yang Memerlukan Uji SPT

WAJIB SPT:

  • Gedung bertingkat (lebih dari 3 lantai): Semakin tinggi bangunan, semakin kompleks beban yang harus ditanggung tanah. SPT adalah mandatory untuk desain pondasi gedung bertingkat yang aman.
  • Jembatan dan infrastruktur: Struktur infrastruktur seperti jembatan, viaduct, dan overpass memerlukan data tanah yang sangat akurat karena kegagalan dapat membahayakan banyak nyawa. SPT adalah standar wajib untuk proyek-proyek ini.
  • Bendungan dan struktur penahan air: Bendungan adalah struktur geoteknik yang kompleks dan risiko kegagalan sangat tinggi. Investigasi tanah yang comprehensive termasuk SPT adalah mandatory.
  • Tunnel dan underground structure: Proyek bawah tanah memerlukan pemahaman detail profil tanah dan stabilitas. SPT adalah bagian essential dari investigasi untuk tunnel dan basement dalam.
  • Proyek di lokasi dengan sejarah subsidence atau tanah bermasalah: Jika lokasi Anda diketahui memiliki riwayat ambles, liquefaction potential, atau tanah organik, SPT adalah penting untuk memahami dan mengantisipasi risiko.

SANGAT DISARANKAN SPT:

  • Perumahan atau kompleks dengan jumlah unit banyak: Meskipun per unit mungkin “sederhana”, tapi total beban kompleks residensial besar. SPT disarankan untuk mengverifikasi bahwa tanah dapat menopang seluruh kompleks dengan aman.
  • Lokasi dengan muka air tanah tinggi: Jakarta, Surabaya, daerah pasang-surut, atau lokasi dengan water table dekat permukaan memerlukan perhatian khusus dalam desain pondasi. SPT membantu dalam membuat keputusan apakah diperlukan pondasi dalam, waterproofing, atau strategi drainase khusus.
  • Lokasi dengan tanah organik atau gambut: Tanah jenis ini memiliki karakteristik geoteknik unik dan settlement yang unpredictable. SPT dan lab test detail sangat disarankan.
  • Lokasi pada slope atau lereng dengan risiko stabilitas: Jika lokasi Anda berada pada atau di dekat lereng, SPT sangat penting untuk analisis stabilitas slope dan untuk menentukan apakah diperlukan penguatan atau perbaikan lereng.

MUNGKIN TIDAK PERLU SPT (dalam kondisi tertentu):

  • Rumah tinggal sederhana di lokasi dengan sejarah tanah stabil: Jika Anda membangun rumah kecil (1–2 lantai) di lokasi yang sudah terkenal memiliki tanah stabil, dengan data geoteknik dari proyek-proyek sekitar yang sudah tersedia, maka SPT mungkin tidak strictly perlu. Namun, konsultasi dengan engineer tetap disarankan untuk memastikan keputusan ini reasonable.
  • Proyek kecil dengan karakteristik tanah sudah diketahui: Jika data geoteknik lokasi sudah tersedia dari investigasi sebelumnya yang recent dan reliable, SPT mungkin bisa dikurangi atau digantikan dengan metode lain yang lebih cepat/murah.

Tahapan Proyek yang Ideal untuk Pelaksanaan SPT

Timing SPT sangat mempengaruhi efektivitas dan manfaatnya. Berikut adalah breakdown tahapan proyek dan kapan SPT seharusnya dilakukan:

Tahapan Proyek Rekomendasi Kelebihan Risiko
Pre-Design / Feasibility ✓ IDEAL Data SPT menjadi basis desain awal; Fleksibilitas tinggi untuk adjustment; Tidak perlu redesign Minimal
Tahap Preliminary Design ✓ BAIK Masih ada waktu untuk penyesuaian; Cost adjustment masih terjangkau; Belum ada commitment yang rigid Sedang
Tahap Detailed Design ⚠ BERISIKO Data SPT masih valuable untuk verifikasi Redesign substansial akan menyebabkan delay & cost overrun yang signifikan
Tahap Konstruksi Sudah Dimulai ✗ TERLAMBAT Hanya untuk investigasi masalah yang sudah terjadi Biaya perbaikan sangat mahal; Risiko delay proyek sangat besar; Potential structural failure

1. Pre-Design / Feasibility Stage — IDEAL ⭐⭐⭐⭐⭐

Ini adalah waktu terbaik untuk melakukan SPT. Pada tahap ini:

  • ✓ Belum ada komitmen desain yang rigid
  • ✓ Hasil SPT dapat menjadi basis dari desain awal yang optimal
  • ✓ Data SPT akan benar-benar menginformasikan keputusan desain dari awal
  • ✓ Tidak perlu redesign di tahap berikutnya
  • ✓ Cost untuk SPT masih kecil relatif terhadap total project budget

Outcome: Desain pondasi yang akurat, schedule on-track, budget efficient.

—

2. Tahap Preliminary Design — BAIK ⭐⭐⭐⭐

Masih ada waktu untuk penyesuaian design berdasarkan hasil SPT. Karakteristik tahap ini:

  • ✓ Masih ada window untuk revisi design approach
  • ✓ Jika ada surprise dari data SPT (tanah lebih lemah dari dugaan), masih ada opportunity untuk penyesuaian
  • ✓ Cost untuk adjustment masih manageable, belum sepenuhnya committed ke fabrication/construction
  • ⚠ Mulai ada pengaruh timeline, tapi masih fleksibel

Outcome: Design yang sesuai data real dengan minimal disruption.

—

3. Tahap Detailed Design — BERISIKO ⚠ ⭐⭐

SPT pada tahap ini masih valuable, namun risk-nya sudah mulai tinggi:

  • ⚠ SPT masih perlu untuk verifikasi dan finalisasi parameter
  • ✗ Jika hasil SPT menunjukkan perlu redesign substansial, ini akan menjadi problem besar
  • ✗ Banyak pekerjaan desain detail sudah dilakukan (drawing, calculation, specification)
  • ✗ Redesign di tahap ini = delay timeline dan cost overrun signifikan
  • ✗ Semakin banyak stakeholder yang sudah engaged, semakin kompleks untuk pivot

Outcome: Potensi delay proyek, cost overrun, dan stakeholder dissatisfaction.

—

4. Tahap Konstruksi Sudah Dimulai — TERLAMBAT ✗ ⭐

Jika SPT baru dilakukan setelah konstruksi sudah mulai, ini adalah situasi yang paling tidak ideal:

  • ✗ SPT hanya berfungsi untuk investigasi masalah yang sudah terjadi (reactive, bukan proactive)
  • ✗ Jika ada masalah geoteknik yang terdeteksi, biaya untuk perbaikan akan jauh lebih mahal
  • ✗ Risiko delay proyek sangat besar dan dapat merugikan semua pihak
  • ✗ Potensi structural damage atau safety risk yang serius

Contoh Skenario Nyata: Fondasi sudah mulai dikerjakan berdasarkan asumsi desain awal. Ternyata, setelah SPT dilakukan, ditemukan lapisan tanah yang jauh lebih lembek dari perkiraan pada kedalaman 10–12 m. Diperlukan redesign dan perbaikan fondasi yang sudah sebagian selesai. Hasilnya: waktu 2–4 minggu delay, cost tambahan 15–40%, dan stress semua pihak.

Outcome: Cost perbaikan 10–50x lipat lebih mahal dari SPT awal; Delay timeline yang signifikan; Potential structural compromise; Reputasi damage.

—

✓ BEST PRACTICE: Timing Ideal untuk SPT

Lakukan SPT sedini mungkin, idealnya pada tahap konsep atau feasibility proyek.

Investasi SPT di awal jauh lebih kecil dibanding risiko dan cost jika ada masalah tanah yang terdeteksi di tengah atau akhir konstruksi. Paradigma yang benar: SPT adalah proteksi, bukan biaya tambahan.

Risiko Teknis Bila Investigasi Tanah Dilakukan Tanpa SPT

Memutuskan untuk skip SPT karena alasan budget atau timeline adalah keputusan yang sangat riskan. Berikut adalah risiko-risiko teknis yang akan Anda hadapi jika tanpa SPT:

Risiko #1: Desain Pondasi Berdasarkan Asumsi, Bukan Data Real

Masalah: Tanpa SPT, engineer terpaksa menggunakan asumsi tentang kondisi tanah berdasarkan:

  • Pengalaman umum atau heuristic (rule of thumb)
  • Data dari proyek lain yang mungkin tidak exactly sama
  • Geological map yang terlalu general untuk lokasi spesifik

Konsekuensi:

  • Over-design: Assumption yang terlalu conservative → pondasi lebih besar/dalam dari yang diperlukan → biaya struktur membengkak 15–30%
  • Under-design: Assumption yang terlalu optimistic → pondasi undersized → potensi settlement, retak struktur, bahkan kegagalan pondasi

—

Risiko #2: Tidak Ada Sampel untuk Verifikasi Jenis Tanah

Masalah: Metode lain seperti sondir atau CPT memberikan data numerik tetapi bukan sampel fisik.

Tanpa sampel fisik:

  • Tidak bisa diverifikasi apakah interpretasi dari data numerik itu akurat
  • Ada kalanya data sondir menunjukkan anomali yang sulit diinterpretasi tanpa melihat sampel fisik tanah aslinya
  • Tanah organik, cemented layer, atau unusual material bisa terlewat
  • Confidence level engineer akan rendah dalam memberikan rekomendasi

—

Risiko #3: Settlement Tak Terduka dan Structural Damage

Masalah: Settlement (penurunan pondasi) adalah salah satu masalah geoteknik paling umum yang menyebabkan damage struktural.

Tanpa data SPT yang akurat:

  • Prediksi settlement akan meleset atau tidak ada sama sekali
  • Setelah bangunan selesai dan ditempati, terjadi retak atau damage struktural yang tidak terduga
  • Biaya perbaikan akan jauh lebih mahal daripada SPT yang skip di awal
  • Potential untuk structural integrity compromise dalam jangka panjang

Contoh Nyata: Gedung apartemen 5 lantai dibangun tanpa SPT yang adequate. Setahun setelah operasional, mulai muncul retak vertikal di berbagai unit, khususnya di sisi muka yang tidak terkena sinar matahari langsung. Investigasi ulang menemukan settlement yang tidak uniform karena asumsi daya dukung tanah yang salah. Biaya perbaikan: ratusan juta rupiah, tidak termasuk damage compensation ke resident.

—

Risiko #4: Delay dan Cost Overrun di Tengah Konstruksi

Masalah: Jika selama konstruksi ditemukan bahwa kondisi tanah lebih jelek dari perkiraan, perlu redesign dan perbaikan in-situ.

Skenario Kerugian:

  • Penemuan lapisan tanah problematik (very soft clay, cavity, water-saturated layer) yang tidak diprediksi di awal
  • Tiang pancang atau bored pile jadi sangat sulit atau tidak bisa penetrasi sesuai rencana
  • Perlu investigasi tambahan, redesign pondasi, dan perbaikan yang sudah partially constructed
  • Proyek terhenti atau berjalan sangat lambat
  • Cost membengkak 20–50% dari budget awal
  • Timeline delay 2–8 minggu atau lebih

Dampak Stakeholder: Kontraktor stress, owner frustated, konsultan pertanggungjawaban, dan reputasi semua pihak rusak.

—

Risiko #5: Pada Kasus Ekstrem — Structural Failure

Masalah: Dalam kasus yang jarang tapi possible, under-estimation kondisi tanah yang severe dapat mengakibatkan kegagalan struktur pondasi.

Skenario Terburuk:

  • Pondasi collapse atau settlement yang catastrophic
  • Structural failure dengan konsekuensi safety yang very serious
  • Potential loss of life atau severe injury jika tidak tertangani dengan baik
  • Legal liability yang sangat besar untuk semua pihak yang terlibat
  • Project abandonment atau total rebuild dengan cost yang astronomical

—

⚠ COST-BENEFIT REALITY CHECK

Jika Lakukan SPT (Awal): Jika Skip SPT (Riskan):
Investasi: 2–5% dari total project cost Apparent savings: Hemat 2–5%
Timeline: 3–5 minggu untuk data lengkap Timeline: Cepat di awal, tapi risiko delay di konstruksi
Outcome: Design akurat, konstruksi smooth, schedule & budget on-track Outcome: Potensi cost overrun 20–50%, delay 2–8+ minggu, reputasi damage
ROI: 100:1 atau lebih tinggi (investasi kecil, risiko besar terelakkan) Risiko: 10–50x lipat lebih mahal jika ada masalah

—

✓ KESIMPULAN: SPT Adalah Protective Investment, Bukan Optional Cost

Skip SPT karena budget atau timeline adalah false economy. Biaya SPT yang relatif kecil di awal adalah investasi untuk menghindari risiko-risiko besar yang dapat terjadi di kemudian hari. Paradigma yang benar: SPT bukan expense, SPT adalah insurance untuk kesuksesan proyek.

Perbandingan Uji SPT dengan Metode Uji Tanah Lain

Uji SPT vs CPT/CPTu (Cone Penetration Test)

SPT (Standard Penetration Test):

  • ✓ Menghasilkan sampel tanah fisik untuk verifikasi dan testing laboratorium
  • ✓ Data per interval (biasanya setiap 1,5–2 m), lebih sederhana untuk dikomunikasikan
  • ✗ Data less detail dibanding CPT
  • ✗ Operator-dependent; hasil bisa bervariasi dengan operator yang berbeda

CPT/CPTu (Cone Penetration Test):

  • ✓ Data kontinyu dan very detailed (data setiap cm kedalaman jika diperlukan)
  • ✓ Akurat untuk estimasi parameter geoteknik seperti friction angle, pore pressure response
  • ✓ Less operator-dependent; sensornya objective (electronic reading)
  • ✗ Tanpa sampel tanah fisik
  • ✗ Data sangat detail kadang berlebihan untuk kebutuhan desain praktis

Kelebihan dan Keterbatasan Masing-Masing Metode

Kelebihan SPT:

  • Fleksibel untuk berbagai kondisi lapangan dan jenis tanah
  • Murah dan tidak memerlukan peralatan high-tech yang mahal
  • Cocok untuk investigasi awal dan di lokasi dengan akses terbatas
  • Menghasilkan sampel untuk verifikasi visual dan testing laboratorium
  • Standar internasional yang sudah established dan familiar di industri

Keterbatasan SPT:

  • Data less detail dibanding CPT
  • Hasil sensitive terhadap teknik operator dan kondisi lapangan
  • Untuk tanah sangat lembek atau sangat keras, nilai N bisa bermasalah (terlalu rendah atau terlalu tinggi)
  • Parameter geoteknik harus diestimasi dari N menggunakan korelasi, bukan direct measurement

Kelebihan CPT/Sondir:

  • Data kontinyu dan sangat detail
  • Direct measurement dari beberapa parameter (friction ratio, pore pressure jika piezocone)
  • Less operator-dependent karena sensor electronic
  • Cocok untuk desain detail pada proyek kompleks
  • Lebih cepat dibanding boring + SPT untuk pemetaan lengkap

Keterbatasan CPT/Sondir:

  • Tidak ada sampel tanah, jadi tidak bisa verifikasi visual jenis tanah
  • Memerlukan peralatan high-tech dan operator trained
  • Pada tanah dengan lapisan keras atau boulder, penetrometer mungkin stuck dan tidak bisa berlanjut
  • Data very detailed kadang over-specification untuk kebutuhan praktis

Durasi, Lingkup, dan Gambaran Biaya Uji SPT

Faktor yang Memengaruhi Waktu Pelaksanaan

1. Kedalaman Pengujian

Semakin dalam SPT dilakukan, semakin lama waktu yang dibutuhkan. Contoh umum:

  • SPT @ 5 m kedalaman: ~1–2 jam per titik (boring relatif cepat, penetrasi mudah)
  • SPT @ 10–15 m: ~2–4 jam per titik (boring lebih dalam, resistance tanah lebih besar)
  • SPT @ 20 m kedalaman: ~4–6 jam per titik (sangat dalam, banyak pengetukan)
  • SPT @ 30+ m: ~6–10 jam per titik (sangat dalam, mungkin ada lapisan keras yang slow down)

2. Kondisi Lapangan dan Aksesibilitas

Akses mesin bor ke lokasi sangat mempengaruhi durasi:

  • Lokasi urban dengan jalan bagus: Mobilisasi mesin 1–2 jam, setup mudah
  • Lokasi remote atau sulit diakses: Mobilisasi bisa memakan 4–8 jam karena perlu persiapan area, penghapusan obstacle, dll
  • Lokasi dengan tight space (ada struktur existing, utility lines): Setup lebih ribet, durasi lebih lama

3. Jumlah Titik SPT

  • 5 titik SPT sedalam 10 m: Bisa 2–3 hari kerja termasuk mobilisasi &demobilisasi
  • 10 titik SPT sedalam 15 m: Biasanya 4–6 hari
  • 20+ titik SPT dengan variasi kedalaman: Bisa 1–2 minggu

4. Kondisi Tanah

Tanah yang sangat keras atau ada boulder akan memperlambat penetrasi. Tanah yang sangat lembek sebaliknya penetrasi cepat tapi mungkin sulit untuk mengambil sampel yang intact.

Timeline Umum untuk Project SPT Medium:

  • Mobilisasi & setup: tergantung lokasi
  • Eksekusi boring + SPT (10–15 titik, ~10 m rata-rata): ~4–6 hari
  • Demobilisasi: 1 hari
  • Total lapangan: ~1–2 minggu
  • Lab testing sampel: ~1–2 minggu tambahan
  • Laporan & interpretasi: ~1 minggu
  • Total project: ~3–5 minggu dari awal hingga laporan final

Lingkup Pekerjaan yang Biasanya Termasuk dalam Jasa Uji SPT

PEKERJAAN LAPANGAN:

  • Konsultasi teknis awal untuk menentukan jumlah titik, kedalaman, dan lokasi SPT yang optimal berdasarkan ukuran area dan tujuan proyek
  • Mobilisasi equipment (mesin bor, palu, split barrel, peralatan support) ke lokasi
  • Setup area kerja dengan standard safety dan protokol
  • Boring (pengeboran) hingga kedalaman target menggunakan teknik standar
  • Eksekusi SPT sesuai SNI 4153:2008 dan ASTM D1586 dengan pencatatan akurat
  • Pengambilan sampel tanah dari split barrel dan pengemasan untuk lab testing
  • Dokumentasi lengkap: foto, video, logsheet data, sketsa lokasi
  • Pencatatan posisi muka air tanah jika ada
  • Demobilisasi equipment dan site restoration

PEKERJAAN LABORATORIUM:

  • Deskripsi sampel secara visual (warna, tekstur, bau, kandungan organik, konsistensi)
  • Pengukuran berat isi (unit weight) tanah
  • Pengukuran kadar air (moisture content)
  • Uji batas konsistensi tanah: liquid limit, plastic limit (untuk tanah kohesif)
  • Sering juga included: klasifikasi tanah menurut sistem USCS (Unified Soil Classification System)
  • Optional: gradasi tanah (sieve analysis) jika tanah granular

PEKERJAAN PELAPORAN:

  • Kompilasi data SPT dari lapangan ke format standar
  • Visualisasi data dalam boring log (grafik profil tanah, nilai N vs kedalaman)
  • Tabel data lengkap dengan semua informasi per kedalaman
  • Deskripsi profil tanah dan karakteristik setiap lapisan
  • Interpretasi awal tentang kondisi tanah untuk keperluan engineer design
  • Laporan format standar, profesional, dan dapat diaudit

Gambaran Umum Biaya Berdasarkan Kompleksitas Proyek (Tanpa Angka Eksplisit)

Value Proposition yang Penting Dipahami:

Investasi SPT adalah relatif kecil dibanding nilai proteksi yang diberikan. Namun, investasi yang kecil ini bisa menghemat 20–30% dari risiko kegagalan fondasi yang mahal.

Kategori Biaya SPT:

Kategori Kecil (Proyek Sederhana):

  • Jumlah titik: < 10 titik
  • Kedalaman rata-rata: < 10 m
  • Biaya relatif: Terjangkau untuk ukuran project risk yang dieliminasi
  • Typical: Rumah tinggal, bangunan sederhana dengan area terbatas

Kategori Medium (Proyek Menengah):

  • Jumlah titik: 10–20 titik
  • Kedalaman rata-rata: 10–20 m
  • Biaya relatif: Sedang, sebanding dengan value data yang dihasilkan
  • Typical: Gedung bertingkat medium (5–15 lantai), perumahan kompleks, proyek infrastruktur sedang

Kategori Besar (Proyek Kompleks):

  • Jumlah titik: 20+ titik, mungkin beberapa varian (SPT, CPT, boring deep)
  • Kedalaman rata-rata: > 20 m, beberapa hingga 40+ m
  • Biaya relatif: Tinggi, tapi fully justified oleh kompleksitas project dan risiko
  • Typical: Gedung sangat tinggi, bendungan, tunnel, infrastruktur besar, area dengan tanah problematik

ROI Perspective – Mengapa SPT Worth the Cost:

  • Scenario 1: Skip SPT karena budget tight. Risk: Settlement tak terduga, pondasi rusak, total biaya perbaikan 10–50 kali lipat dari biaya SPT yang skip.
  • Scenario 2: Do SPT, temukan tanah problematik early, adjust design sesuai. Result: Bangunan aman, on schedule, on budget.
  • Kesimpulan: SPT adalah investment protection yang sangat cost-effective.

Catatan Biaya: Artikel ini tidak mencantumkan angka biaya spesifik karena setiap proyek unik dan biaya dapat bervariasi berdasarkan lokasi, akses, depth, jumlah titik, dan faktor lainnya. Untuk penawaran harga spesifik dan detail budget, silakan hubungi tim konsultan kami untuk diskusi proyek Anda secara individual.

Kesalahan Umum dan Hal yang Perlu Diperhatikan Pemilik Proyek

Kesalahpahaman Umum tentang Hasil Uji SPT

Kesalahan #1: “Nilai N Tinggi = Tanah Aman, Tidak Perlu Hitung Lebih Lanjut”

Realitas: Nilai N adalah hanya satu parameter. Bahkan jika N tinggi, masih perlu pertimbangan lain:

  • Jenis tanah (apakah granular atau kohesif? behavior sangat berbeda)
  • Kedalaman lapisan yang kuat (apakah lapisan kuat cukup tebal untuk menopang foundation base?)
  • Beban struktur (berapa berat bangunan yang akan dibangun? apakah N yang ada cukup?)
  • Kondisi loading (apakah beban static atau dynamic? ada potensi liquefaction?)
  • Parameter lain dari lab testing (plasticity, permeability, dll)

Kesimpulan: Tidak ada shortcut. Engineer harus melakukan full design calculation yang mempertimbangkan semua faktor.

Kesalahan #2: “Hasil SPT Satu Titik Sudah Cukup untuk Seluruh Area”

Realitas: Tanah Indonesia sering sangat tidak seragam (non-homogeneous). Variabilitas lateral dan vertikal adalah common. Hasil SPT dari satu titik hanya representative untuk area kecil sekitar titik itu. Untuk area yang lebih luas, perlu jumlah titik yang adequate untuk capture variabilitas tanah.

Contoh: Lokasi 100m x 100m dengan tanah tidak seragam mungkin memerlukan 8–12 titik SPT, bukan hanya 1 titik.

Kesalahan #3: “Data SPT dari Proyek Sebelah Bisa Langsung Dipake untuk Proyek Saya”

Realitas: Setiap lokasi berbeda, setiap proyek punya karakteristik unik. Bahkan untuk lokasi sebelah yang hanya 100 m jauhnya, tanah bisa completely different karena geological history yang berbeda.

Menggunakan data lama tanpa verifikasi adalah very risky. Selalu lakukan investigasi baru untuk proyek baru, terutama jika data lama sudah berusia beberapa tahun (tanah bisa berubah karena subsidence, perubahan water table, dll).

Kesalahan #4: “Sondir Sudah Lengkap, SPT Tidak Perlu”

Realitas: Sondir dan SPT melayani tujuan yang berbeda:

  • Sondir: Data kontinyu tentang resistance terhadap penetrasi (friction, tip resistance)
  • SPT: Data diskrit tentang kepadatan/konsistensi tanah, PLUS sampel fisik untuk verifikasi

Keduanya ideally digunakan bersama. Kombinasi SPT + Sondir memberikan understanding yang paling robust. Minimal, 1–2 titik SPT harus ada untuk cross-check dan sampling, terutama jika ada anomali dalam sondir data.

Risiko Menggunakan Data SPT Tanpa Interpretasi Engineer

Jika Anda atau tim Anda mencoba menginterpretasi data SPT sendiri tanpa engineer geoteknik yang qualified, berikut adalah risiko-risiko:

Risiko 1: Misinterpretasi Nilai N

Contoh: Membaca “N = 5” dari table dan langsung assume “tanah lunak, perlu tiang”. Padahal, jika N=5 adalah pada lempung berat (heavy clay), mungkin sudah cukup for certain beban. Sebaliknya, jika N=5 pada pasir halus, mungkin very problematic. Konteks jenis tanah adalah crucial.

Risiko 2: Over-Design atau Under-Design Pondasi

  • Over-design: Conservative estimate yang salah tentang kondisi tanah → desain pondasi jauh lebih besar/dalam dari yang diperlukan → cost overrun.
  • Under-design: Underestimate kondisi tanah yang sebenarnya problematic → pondasi undersized → settlement damage → biaya perbaikan besar.

Risiko 3: Asumsikan Data SPT Alone Adalah Jawaban Final

Data SPT sendiri bukan “keputusan”—data hanya ingredient dalam proses engineering yang lebih besar. Kombinasi dengan boring visual, lab test, dan engineering judgment adalah necessary untuk membuat keputusan design yang informed dan aman.

Contoh Kasus Nyata – Risiko Konkret:

Developer mendapat data SPT dari kontraktor bor. Nilai N-SPT berkisar 5–10 di kedalaman 5–15 m, sementara itu ada lapisan keras (N > 30) di bawah 15 m. Developer membaca data ini: “OK, ada lapisan keras, bisa pondasi tiang ke situ.” Desain pondasi tiang di-proceed tanpa konsultasi engineer geoteknik.

Ternyata, ketika tiang sudah mulai dibor, ditemukan lapisan intermediate yang very problematic (organic clay, extremely soft) antara kedalaman 10–12 m yang terlewat dalam interpretasi. Penetrasi tiang jadi sangat sulit, biaya naik drastis, timeline delay.

Jika dari awal ada engineer geoteknik yang review, bisa anticipate risiko dan adjust design (misalnya: tiang harus through penetrate lapisan problematic itu, atau perlu soil improvement dulu).

Pentingnya Pengalaman Pelaksana dan Kualitas Laporan

Pelaksana SPT Berkualitas Harus:

  • Paham SNI 4153:2008 dan ASTM D1586 dengan detail, bukan hanya “tahu nama”-nya
  • Berpengalaman dengan berbagai jenis tanah (granular, kohesif, organik, cemented, dll)
  • Tahu adaptasi teknis untuk kondisi lapangan Indonesia (tropis, water table tinggi, variabilitas tanah, dll)
  • Punya track record proyek-proyek besar dan diverse
  • Punya equipment yang well-maintained dan well-calibrated
  • Punya sistem QA/QC untuk memastikan data akurat
  • Dokumentasi lengkap setiap tahap: foto, video, logsheet, sketch lokasi

Kualitas Laporan SPT Harus:

  • Jelas dan mudah dipahami engineer design yang akan menerima laporan
  • Data lengkap tanpa interpretasi yang berlebihan atau bias
  • Saran yang reasonable, justified, dan sesuai standar teknis
  • Referensi jelas ke standar SNI dan metodologi yang dipakai
  • Format standar yang professional dan dapat di-audit
  • Bagian terpisah untuk “data factual” vs “interpretasi & rekomendasi”

Red Flag – Indikasi Laporan SPT Kurang Berkualitas:

  • Kontraktor bor hanya memberikan “data raw” tanpa interpretasi atau konteks sama sekali
  • Laporan sangat singkat tanpa detail atau visualisasi
  • Tidak ada deskripsi sampel atau dokumentasi visual dari boring
  • Tidak ada referensi ke standar yang diikuti
  • Rekomendasi yang dibuat sangat general dan tidak specific untuk proyek Anda

Kesimpulan: Memilih pelaksana SPT yang qualified dan berpengalaman adalah investment penting untuk memastikan quality data. Jangan pilih kontraktor hanya berdasarkan harga termurah; quality dan experience adalah prioritas utama.

Peran Konsultan Geoteknik dalam Pelaksanaan dan Interpretasi Uji SPT

Batasan Pekerjaan Kontraktor Bor dan Peran Engineer

Penting untuk memahami boundary antara pekerjaan “kontraktor bor” dan “engineer geoteknik”:

Kontraktor Bor (Drilling Contractor) Bertanggung Jawab Untuk:

  • Eksekusi boring dan SPT sesuai prosedur teknis standar
  • Dokumentasi data akurat: nilai N, kedalaman, sampel yang diambil
  • Dokumentasi visual: foto, lokasi, kondisi lapangan
  • Deskripsi sampel yang objective (warna, tekstur, bau, kandungan)
  • Compliance dengan SNI/ASTM dalam setiap tahap
  • Equipment maintenance dan calibration

Kontraktor Bor BUKAN tanggung jawab untuk:

  • Interpretasi teknis tentang “arti” dari data N-SPT
  • Menghubungkan data SPT dengan desain pondasi atau struktur
  • Memberikan rekomendasi engineering tentang solusi geoteknik
  • Menilai risiko teknis dari kondisi tanah yang ditemukan

Engineer Geoteknik (Geotechnical Engineer) Bertanggung Jawab Untuk:

  • Review dan validasi data SPT yang dihasilkan kontraktor bor
  • Interpretasi data SPT dalam konteks proyek spesifik
  • Integrasi data SPT dengan data lain (CPT, boring visual, lab test)
  • Estimasi parameter geoteknik (φ, Su, γ, dll) berdasarkan data
  • Identifikasi tanah problematik dan risiko teknis
  • Rekomendasi jenis pondasi dan strategi desain geoteknik
  • Dokumentasi engineering yang dapat diaudit dan dipertanggungjawabkan

Penting: Tidak semua “kontraktor bor” adalah engineer geoteknik. Mereka adalah specialist dalam eksekusi boring dan SPT di lapangan, tapi expertise mereka bukan interpretasi engineering. Jangan minta engineering work kepada bor contractor.

Nilai Tambah Interpretasi Profesional

Ketika data SPT mentah diinterpretasi oleh engineer geoteknik yang qualified, nilai tambah yang diberikan adalah:

1. Dari Data Mentah ke Informasi Actionable:

Raw data N-SPT sendiri tidak langsung mengatakan “apa yang harus dilakukan”. Engineer mengkonversi angka-angka itu menjadi informasi yang actionable:

  • “N = 8 pada kedalaman 5 m” → “Tanah lembek, perlu pondasi dalam (tiang atau bored pile)”
  • “Lapisan berbeda N antara 10–20 m, kemudian N > 30” → “Lapisan intermediate is critical, tiang harus through penetrate”
  • “Ada perubahan warna dan bau sampel pada 12 m” → “Mungkin ada organic layer, check dengan lab test, perhatikan settlement potential”

2. Risk Identification dan Mitigation Strategy:

Engineer geoteknik tahu apa yang bisa salah dan bagaimana cara anticipate:

  • Identifikasi early warning signs dari data (anomali N, perubahan characteristic sampel)
  • Assess potensi masalah (settlement, liquefaction, bearing capacity failure)
  • Recommend investigasi tambahan jika diperlukan untuk clarify uncertainty
  • Design mitigation strategy (perbaikan tanah, deeper foundation, special construction, dll)

3. Cost Optimization tanpa Mengorbankan Safety:

Engineer berpengalaman tahu bagaimana achieve design yang aman namun ekonomis:

  • Tidak over-design yang menghasilkan waste biaya
  • Tidak under-design yang menghasilkan risk
  • Recommend design approach yang best-fit untuk kondisi tanah specific
  • Kalkulasi daya dukung yang akurat, bukan assumption conservative yang berlebihan

Relevansi Pengalaman Lokal terhadap Kualitas Rekomendasi

Mengapa Pengalaman Lokal Indonesia Penting:

1. Familiarity dengan Karakteristik Tanah Tropis

Tanah Indonesia memiliki characteristics unik karena iklim tropis, geological history, dan weathering pattern yang berbeda dengan tanah di negara lain. Engineer dengan pengalaman lokal tahu:

  • Behavior lempung plastisitas tinggi yang umum di Jawa
  • Karakteristik tanah alluvial dan depositional environment
  • Potensi subsidence di area urban (Jakarta, Surabaya)
  • Tanah organik dan gambut di daerah tertentu (Kalimantan, Sumatra)
  • Seasonal variation dalam water table dan kondisi tanah

2. Familiar dengan Sistem Pondasi Indonesia

Sistem pondasi yang umum di Indonesia mungkin berbeda dengan di negara lain. Engineer lokal tahu:

  • Tiang pancang vs bored pile (kelebihan & keterbatasan masing-masing di Indonesia)
  • Teknologi pile yang practical dan cost-effective untuk kondisi Indonesia
  • Adaptasi design untuk tanah lembek, high water table, subsidence risk, dll
  • Praktik konstruksi lokal dan contractor capability

3. Network dengan Stakeholder Lokal

Engineer lokal berpengalaman punya network dengan:

  • Kontraktor bor berkualitas dan familiar dengan kondisi lapangan lokal
  • Lab testing yang reliable untuk verifikasi hasil
  • Regulatory body dan authority setempat
  • Kolega engineer lain untuk second opinion atau collaboration

Kesimpulan: Pengalaman lokal Indonesia adalah aset penting untuk memastikan rekomendasi engineering yang context-appropriate, feasible, dan optimal untuk proyek Anda.

Pertanyaan yang Sering Diajukan (FAQ) tentang Uji SPT

Apa Itu Uji SPT dan untuk Apa Digunakan?

A: SPT adalah pengujian tanah yang dilakukan langsung di lapangan, di lokasi proyek. Metode ini mengukur kekuatan tanah dengan cara memukulkan tabung sampel ke dalam tanah dan menghitung jumlah pukulan yang diperlukan untuk penetrasi tertentu. Hasil dari SPT berupa nilai N-SPT (angka kepadatan/konsistensi tanah) dan sampel tanah fisik yang dapat dianalisis lebih lanjut di laboratorium. Data SPT digunakan untuk menentukan tipe pondasi yang tepat, menghitung daya dukung tanah, dan mengidentifikasi lapisan tanah bermasalah.

Berapa Kedalaman Uji SPT yang Umum Dilakukan?

A: Kedalaman SPT tergantung pada tujuan proyek dan karakteristik tanah lokal. Untuk gedung bertingkat, umumnya 10–20 m adalah standar minimum. Untuk infrastruktur berat atau lokasi dengan tanah problematik, bisa mencapai 30+ m. Engineer akan merekomendasikan kedalaman yang sesuai berdasarkan analisis awal proyek Anda. Tidak ada “satu ukuran untuk semua”—kedalaman harus disesuaikan dengan kondisi spesifik lokasi.

Apakah Uji SPT Cukup untuk Desain Pondasi?

A: SPT adalah alat penting dan valuable, tetapi jarang standalone. SPT biasanya dikombinasikan dengan:

  • Boring visual: Untuk verifikasi jenis tanah dan layer boundary
  • Lab testing: Untuk index properties dan parameter teknis yang lebih detail
  • Metode lain (CPT/Sondir): Untuk data kontinyu dan validasi silang

Kombinasi semua data ini memberikan informasi lengkap untuk desain pondasi yang confident dan aman. Engineer akan mengintegrasikan semua data SPT dengan informasi lain untuk membuat rekomendasi desain final.

Apakah Semua Proyek Wajib Melakukan Uji SPT?

A: Tidak semua proyek, tapi untuk proyek yang berisiko (gedung tinggi, lokasi dengan tanah lemah, area subsidence), SPT sangat disarankan bahkan mandatory oleh regulasi. Untuk rumah sederhana di lokasi dengan tanah yang stabil, mungkin tidak strictly wajib, tapi konsultasi dengan engineer tetap recommended untuk assess apakah SPT diperlukan untuk proyek spesifik Anda.

Saya Sudah Punya Data Sondir, Perlu SPT Juga?

A: Sondir memberikan data detail tentang resistance tanah, tapi tidak ada sampel fisik. SPT memberikan sampel untuk verifikasi visual dan beberapa testing laboratorium yang sondir tidak bisa berikan. Rekomendasi kami: minimum 1–2 titik SPT untuk cross-check dan sampling, terutama jika ada data sondir yang mencurigakan atau anomali. Kombinasi SPT + Sondir adalah ideal dan paling robust.

Berapa Lama Waktu Pengujian SPT?

A: Per titik bervariasi 1–6 jam tergantung kedalaman dan kondisi tanah. Untuk project dengan multiple titik, total waktu lapangan biasanya 1–2 minggu termasuk mobilisasi, eksekusi, dan demobilisasi. Lab testing sampel memerlukan waktu tambahan 1–2 minggu. Total dari start hingga laporan final biasanya 3–5 minggu.

Bagaimana Jika Hasil SPT “Jelek” (Nilai N Rendah)?

A: Tanah dengan N rendah (lunak/lembek) bukan akhir dunia—ada berbagai solusi: (1) pondasi tiang/bored pile yang menembus lapisan lembek ke lapisan lebih kuat; (2) stabilisasi tanah mekanis (stone column, grouting) atau kimia (cement injection); (3) penyesuaian beban/design struktur; (4) raft foundation dengan perhitungan settlement yang teliti. Engineer geoteknik akan merekomendasikan solusi yang paling feasible dan cost-effective untuk kondisi proyek spesifik Anda.

Penutup: Uji SPT sebagai Dasar Keputusan Teknik yang Aman

Penegasan Fungsi SPT sebagai Alat Bantu Pengambilan Keputusan

SPT bukan “test rutin” yang dilakukan hanya karena sudah lazim. SPT adalah investasi terukur untuk melindungi proyek Anda dari awal hingga akhir. Data akurat dari SPT memberikan foundation yang solid untuk semua keputusan teknis yang akan diambil kemudian.

Dengan data SPT yang baik, engineer dapat merancang pondasi dan struktur geoteknik dengan confidence tinggi, mengeleminasi uncertainty yang tidak perlu, dan mengoptimalkan biaya tanpa mengorbankan keamanan. Ini adalah definisi dari engineering yang responsible dan professional.

Ajakan Implisit untuk Berkonsultasi Secara Profesional

Setiap proyek konstruksi adalah unik dengan tantangan geoteknik spesifik. Tidak ada “template solution” yang bisa langsung diterapkan tanpa analisis mendalam terhadap kondisi lokasi Anda.

Timing sangat penting: Konsultasi tentang kebutuhan SPT dan investigasi tanah sebaiknya dilakukan sedini mungkin—saat tahap konsep atau feasibility proyek—bukan ditunda hingga design sudah final atau bahkan konstruksi sudah dimulai. Investasi untuk konsultasi awal akan menghemat waktu dan biaya di tahap-tahap berikutnya.

Expertise lokal penting: Cari konsultan atau engineer geoteknik yang berpengalaman dengan kondisi tanah dan proyek-proyek serupa di Indonesia. Pengalaman lokal mereka akan sangat berharga dalam memberikan rekomendasi yang context-appropriate dan optimal.

Hubungi Kami untuk Konsultasi Gratis Awal

Jika Anda sedang merencanakan proyek konstruksi dan ingin memahami lebih lanjut tentang kebutuhan investigasi tanah dan SPT, tim konsultan geoteknik kami siap membantu.

Kami menawarkan:

  • Konsultasi teknis awal untuk assess kebutuhan SPT dan investigasi tanah proyek Anda
  • Rekomendasi scope pekerjaan (jumlah titik, kedalaman, metode) yang optimal untuk proyek spesifik
  • Referensi ke kontraktor bor berkualitas jika diperlukan
  • Interpretasi data SPT dan rekomendasi engineering untuk design pondasi dan struktur geoteknik
  • Support dari tahap planning hingga implementasi di lapangan

Hubungi kami sekarang untuk diskusi awal—tanpa biaya atau kewajiban apapun. Kami siap membantu memastikan bahwa investigasi tanah proyek Anda dilakukan dengan standar profesional tertinggi dan hasil yang dapat diandalkan untuk kesuksesan proyek Anda.

PT Hesa Laras Cemerlang
Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia
Email: kontak@hesa.co.id
Telp: (021) 8404531
WhatsApp: 08118889409

Disclaimer: Artikel ini adalah informasi edukatif umum tentang metode SPT dan investigasi tanah. Untuk keputusan engineering spesifik proyek Anda, selalu konsultasikan dengan engineer geoteknik yang qualified dan berpengalaman di lokasi proyek Anda.
