Uji Beban Statik pada Bangunan Gedung Eksisting

Metodologi & Scope Uji: Bagaimana Uji Beban Dilakukan?

Uji beban statik pada struktur gedung eksisting umumnya diterapkan pada elemen spesifik (seperti balok, pelat lantai, atau portal rangka) dengan tujuan utama untuk mengukur lendutan (deflection) serta memantau respons visual struktur saat dikenai beban tertentu. Berikut adalah perincian pelaksanaannya:

Persiapan & Pertimbangan Kritis

Sebelum pengujian dimulai, terdapat beberapa aspek krusial yang wajib dievaluasi secara mendalam:

Kondisi Struktur yang Akan Diuji

Perlu dicermati apakah sudah terdapat retak berukuran besar atau tanda-tanda kerusakan parah (seperti kolom yang melengkung atau balok yang mengalami lendutan permanen). Apabila kondisi tersebut ditemukan, uji beban statik justru berpotensi memperburuk situasi, sehingga tindakan perbaikan wajib dilakukan terlebih dahulu sebelum pengujian dilanjutkan.

Para insinyur harus melaksanakan pre-test visual inspection secara teliti guna memastikan struktur benar-benar aman untuk menjalani pengujian.

Elemen Pendukung (Kolom, Sambungan, Bearing)

Apakah elemen pendukung tersebut memiliki keandalan yang cukup untuk menahan beban uji beserta gaya reaksi yang ditimbulkannya? Jika tidak, penopang sementara (seperti scaffolding atau shoring) harus disiapkan guna mencegah terjadinya kegagalan lokal pada elemen pendukung.

Akses dan Zona Keselamatan (Safety Zone)

Di mana lokasi penempatan beban nantinya? Apakah ada aktivitas operasional lain yang akan terganggu? Area yang berada tepat di bawah struktur yang diuji harus steril dan dijaga keamanannya agar tidak membahayakan orang atau barang apabila terjadi hal-hal yang tidak diinginkan.

Jika gedung masih beroperasi dan dihuni oleh pengguna, koordinasi yang ketat mutlak diperlukan demi menjamin aspek keselamatan serta kelangsungan operasional.

Strategi Pembebanan Bertahap

Pengujian tidak pernah dimulai langsung dengan beban penuh sekaligus. Insinyur akan mengawali proses dengan pemberian beban kecil terlebih dahulu (sekitar 20–40% dari target). Jika pada fase awal tersebut tidak ditemukan indikasi masalah, barulah proses dilanjutkan secara bertahap menuju beban penuh. Pendekatan ini merupakan protokol keselamatan esensial untuk mencegah kegagalan yang tak diduga (unexpected failure).

Metode Pembebanan: Menggunakan Air

Pendekatan yang paling praktis dan aman di lapangan adalah memanfaatkan air yang ditampung di dalam wadah atau bak plastik khusus yang diletakkan di atas elemen struktur yang sedang diuji.

Keuntungan Metode Pembebanan Air

• Distribusi beban bersifat merata dan stabil tanpa adanya efek osilasi seperti pada beban mekanis.
• Sangat mudah dikontrol melalui penambahan atau pengurangan volume air secara bertahap sesuai jadwal pembebanan (loading schedule).
• Relatif aman ketika terjadi situasi darurat karena risiko yang ada sebatas tumpukan air, tanpa bahaya ledakan atau keruntuhan mendadak.
• Lebih efisien dari segi biaya (cost-effective) apabila dibandingkan dengan penggunaan beban mekanis seperti truk muat atau sistem hydraulic jack.
• Tidak memerlukan peralatan berat yang sulit dimobilisasi ke area lantai dalam bangunan.

Perhitungan Beban Air

• Massa jenis air = 1.000 kg/m³
• Setiap kenaikan ketinggian air 1 cm pada area seluas 1 m² setara dengan 10 kg/m²
• Contoh: Bak plastik berukuran 2m x 2m (luas 4 m²) dengan kedalaman air 10 cm menghasilkan total beban sebesar 4 m² x 100 kg/m² = 400 kg.

Dengan mengacu pada luas bak dan target kedalaman air, para insinyur dapat mengendalikan besaran beban secara presisi.

Tahapan Pembebanan (Mengacu pada SNI 03-2847-2002)

Besaran Beban Uji

Besaran beban uji ditetapkan sebesar 85% dari formula kombinasi (1,4 beban mati + 1,7 beban hidup).

• Angka 1,4 dan 1,7 merepresentasikan faktor keamanan yang lazim digunakan dalam praktik perencanaan struktur di Indonesia.
• Penggunaan 85% dari kombinasi tersebut bertujuan agar beban uji cukup representatif dalam menampilkan perilaku struktur pada kondisi layanan tinggi (service condition), namun tetap terkontrol agar tidak memicu kerusakan permanen.

Nilai ini merupakan persyaratan minimum per SNI. Untuk struktur khusus (seperti bangunan cagar budaya atau infrastruktur vital), insinyur dapat menetapkan beban uji yang lebih tinggi bergantung pada acceptance criteria proyek.

Tahapan Loading (5 Langkah Bertahap)

Tahap	Beban	Aktivitas Pelaksanaan
1	20% U	Menambah volume air secara bertahap. Mengukur nilai lendutan pada setiap titik pantau. Mengamati respons visual struktur. Menunggu waktu stabilisasi (~15 menit). Mencatat hasil observasi.
2	40% U	Menambah volume air hingga mencapai 40% dari target. Mengukur lendutan, mengamati visual, menunggu stabilisasi, dan mencatat data.
3	60% U	Menambah volume air hingga mencapai 60% dari target. Mengukur lendutan, mengamati visual, menunggu stabilisasi, dan mencatat data.
4	80% U	Menambah volume air hingga mencapai 80% dari target. Mengukur lendutan, mengamati visual, menunggu stabilisasi, dan mencatat data.
5	100% U	Menambah air hingga beban penuh tercatat. Mengukur lendutan final dalam kondisi terbebani penuh (loaded). Mengamati visual secara saksama sebagai persiapan memasuki fase holding.

Tahap Penahanan (Holding) & Pelepasan Beban (Unloading)

Selepas beban mencapai 100%:

• Hold selama 24 jam. Beban dibiarkan konstan guna mengamati fenomena creep (deformasi yang berkembang seiring waktu, bukan sekadar lendutan seketika).
• Pengukuran lendutan pasca 24 jam. Data ini menunjukkan sejauh mana struktur mengalami rayapan di bawah beban konstan, yang menjadi indikator adanya fatigue material atau redistribusi tegangan internal.
• Unloading (Pelepasan beban). Volume air dikurangi secara perlahan melalui 5 tahapan terbalik (mirroring tahap loading), umumnya diselesaikan dalam 1–2 hari.
• Pengukuran lendutan residual. Sesudah seluruh air dikuras, dicatat nilai lendutan akhir struktur untuk mendeteksi adanya permanent set atau deformasi plastik yang tertinggal. Idealnya, lendutan residual harus bernilai sangat kecil; jika nilainya besar, hal itu menandakan adanya kerusakan atau kelelahan material.

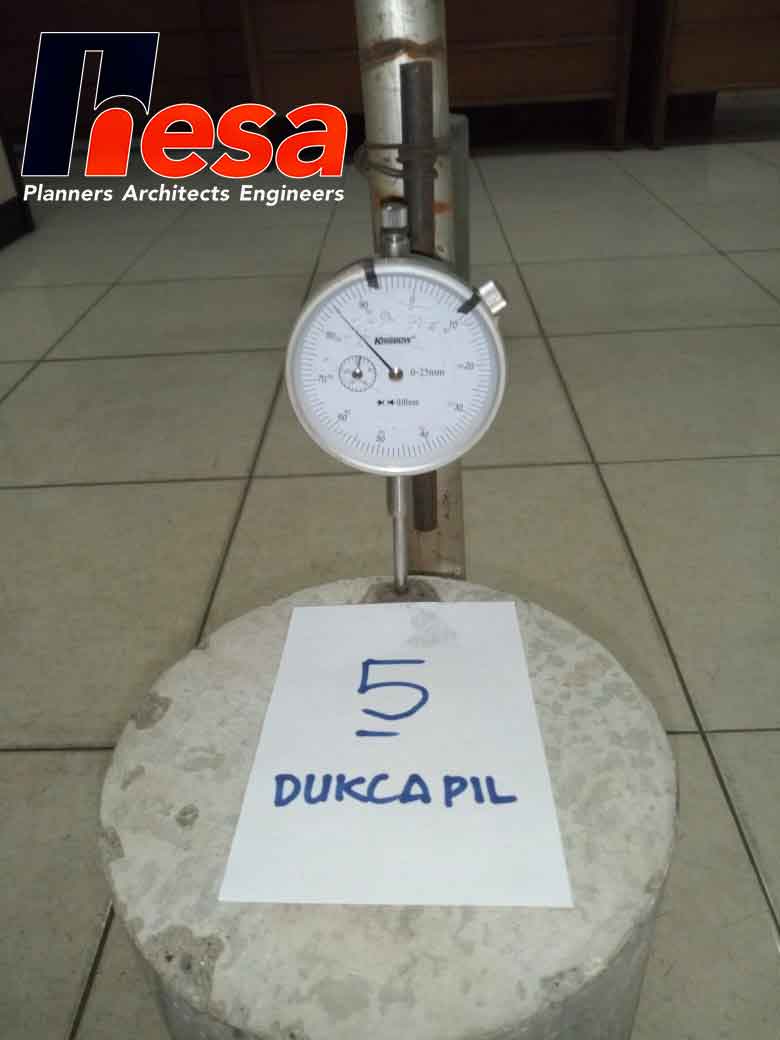

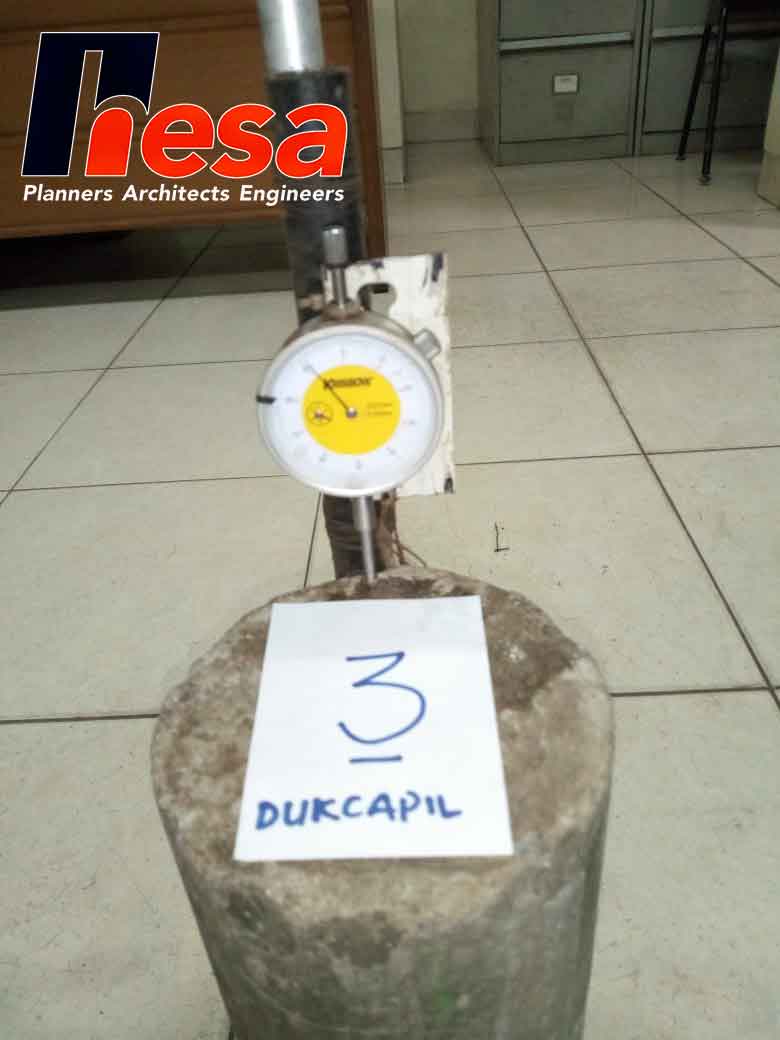

Alat Ukur: Dial Gauge

Dial Gauge berfungsi sebagai instrumen utama dalam mengukur besaran lendutan:

• Tingkat ketelitian: Mencapai 0,01 mm (sangat sensitif terhadap perubahan terkecil sekalipun).
• Mekanisme kerja: Ujung jarum diletakkan bersentuhan langsung dengan permukaan struktur (balok atau pelat lantai) yang diuji.
• Titik referensi: Dial gauge dipasang pada reference beam yang sifatnya harus kaku dan tidak boleh bergeser selama pengujian berlangsung (biasanya dijangkar ke kolom lain atau langsung ke lantai dasar).
• Pembacaan data: Pada setiap tahapan loading, insinyur mencatat posisi angka pada jarum dial gauge secara numerik.

Multiple Measurement Points (Titik Pengukuran Ganda)

Nilai lendutan diukur pada 3 hingga 5 titik per elemen (tidak terpusat di tengah bentang saja) guna memperoleh gambaran distribusi lendutan yang utuh:

• Apakah sebarannya merata atau justru menunjukkan konsentrasi tertentu?
• Apakah terdapat indikasi terjadinya slip pada sambungan struktur?

Melalui titik pengukuran ganda ini, insinyur dapat mendeteksi perilaku anomali (misalnya salah satu sisi melendut lebih dalam yang mengindikasikan rotasi atau respons asimetris).

Pengamatan Visual

Sepanjang pelaksanaan uji beban, tim ahli melakukan continuous observation (pengamatan berkelanjutan) terhadap elemen struktur yang diuji:

• Apakah muncul retakan baru? Di mana titik lokasinya? Apakah lebarnya signifikan atau sebatas retak rambut (hairline)?
• Apakah retakan eksisting mengalami pembukaan yang lebih lebar? Seberapa besar perambatan yang terjadi pada tiap tahap loading?
• Apakah terdengar suara-suara tertentu (seperti suara retakan atau letupan)? Bunyi ini dapat menjadi indikasi konsentrasi tegangan, micro-cracking, atau pergeseran sambungan.
• Apakah terlihat adanya deformasi visual secara langsung (seperti balok melengkung, sambungan bergeser, atau bearing berpindah posisi)?
• Apakah muncul tanda-tanda distres lainnya, seperti spalling pada beton atau keruntuhan pada spesi mortar?

Pengamatan visual ini memiliki urgensi yang setara dengan data numerik lendutan, sebab mampu mendeteksi hal-hal yang tidak tertangkap oleh dial gauge:

• Terjadinya redistribusi beban internal (pembesaran retak menandakan adanya perindahan jalur beban/load path).
• Kerusakan lokal pada area sambungan atau perletakan.
• Perilaku material di luar perkiraan teoretis.

Protokol Keselamatan (Safety Protocol)

Jika pada tahap manapun terdeteksi indikasi kerusakan yang mengkhawatirkan (seperti retak besar, deformasi plastik yang nyata, atau bunyi-bunyian janggal), pengujian wajib dihentikan seketika dan dilakukan investigasi mendetail sebelum memutuskan untuk melanjutkan ke tahap pembebanan berikutnya.

---

Batasan, Risiko, dan Trade-off:
Hal yang TIDAK Dapat Diketahui dari Uji Beban Statik

Perlu dicatat bahwa uji beban statik hanya memberikan gambaran perilaku struktur pada saat pengujian berlangsung, di bawah beban statik semata. Terdapat banyak aspek penting yang tidak tercakup di dalamnya:

1. Perilaku Dinamis Tidak Terwakili

Uji beban statik tidak mampu merepresentasikan bagaimana struktur bereaksi ketika menerima guncangan gempa, terpaan angin kencang, maupun getaran berulang (seperti akibat lalu lintas berat atau operasional mesin). Sebuah struktur bisa saja dinyatakan lulus uji beban statik, namun tetap rentan terhadap beban dinamis atau fenomena resonansi.

Kondisi ini menjadi pertimbangan krusial di Indonesia—khususnya bagi bangunan yang berdiri di wilayah zona seismik tinggi. Oleh karena itu, uji beban statik bukanlah pengganti dari analisis gempa ataupun evaluasi dinamik, di mana kedua studi tersebut tetap harus dijalankan secara terpisah.

2. Degradasi Material & Kerusakan Tersembunyi Tidak Terdeteksi

Nilai lendutan yang terukur dalam batas normal bukan jaminan bahwa material di dalam struktur tersebut sepenuhnya sehat. Masih berpotensi terdapat:

• Korosi internal pada tulangan baja (tidak kasat mata di permukaan, namun secara signifikan mereduksi kapasitas tampang).
• Retak mikro di dalam massa beton yang luput dari pengamatan visual biasa.
• Pelapukan kayu atau delaminasi (pada struktur berbahan dasar kayu).
• Kelelahan material (material fatigue) akibat siklus beban bertahun-tahun yang membentuk kumpulan retak mikro.

Uji beban statik hanya merekam respons mekanis secara makro, bukan menguji integritas material secara internal. Karenanya, pengujian material pendukung lainnya tetap diperlukan secara terpisah (seperti core drill, ultrasonic pulse velocity, atau half-cell potential test untuk analisis korosi).

3. Sensitivitas terhadap Kondisi Lingkungan Lapangan

Hasil pencatatan lendutan sangat rentan dipengaruhi oleh berbagai faktor eksternal:

• Reference Frame: Apabila kerangka acuan penopang alat pengukur mengalami pergeseran sekecil apa pun, hasil pembacaan data dapat berubah drastis, sehingga dibutuhkan persiapan cermat dan pengecekan berkala selama uji berlangsung.
• Faktor Suhu: Perbedaan paparan panas matahari antara siang dan malam hari dapat memicu pemuaian termal material yang memengaruhi hasil dial gauge.
• Tingkat Kelembaban: Fluktuasi kelembaban udara pada elemen beton maupun kayu turut memengaruhi perubahan dimensi material.
• Waktu Pengukuran: Nilai lendutan residual pasca pelepasan beban dapat berfluktuasi selama beberapa hari ke depan akibat proses creep yang lambat atau pemulihan elastis (elastic recovery).

Tingkat ketelitian tinggi pada dial gauge tidak serta-merta menjamin presisi 100% di lapangan karena selalu ada unsur gangguan lingkungan tersebut.

4. Ketidakmampuan Memprediksi Perilaku Jangka Panjang

Uji beban statik bersifat pengujian sesaat (one-time test). Hasilnya tidak mampu menjawab pertanyaan berikut:

• Apakah struktur akan terus mengalami degradasi apabila beban tersebut bekerja selama berbulan-bulan atau bertahun-tahun?
• Apakah gejala kelelahan material (fatigue) akan berkembang secara progresif?
• Bagaimana respons struktur jika jenis pembebanan bersifat fluktuatif atau dinamis (seperti keramaian mal atau okupansi perkantoran yang dinamis)?
• Apakah lendutan akan berangsur stabil atau terus bertambah seiring berjalannya waktu?

Untuk menjawab hal tersebut, penerapan monitoring jangka panjang atau analisis kelelahan material secara terpisah mutlak diperlukan.

5. Interpretasi Hasil Memerlukan Keputusan Profesional (Engineering Judgment)

Hasil akhir uji beban statik bukanlah sekadar keputusan biner lulus atau tidak lulus yang sederhana. Contohnya:

• Lendutan mencapai 85% dari batas izin SNI—apa maknanya? Apakah masih aman atau sudah mendekati zona bahaya? Jawabannya bergantung pada konteks: berapa besar toleransi elemen struktural maupun non-struktural yang diizinkan?
• Muncul retak visual berskala kecil pasca pembebanan, namun angka lendutannya masih memenuhi syarat—apakah perlu dikhawatirkan? Jawabannya bergantung pada lokasi retak tersebut, apakah trennya akan meluas atau stabil, serta apa faktor pemicunya.
• Nilai lendutan residual mencapai 30% dari lendutan puncak—apakah kondisi ini normal atau indikasi kerusakan? Jawabannya bergantung pada jenis material, usia bangunan, serta riwayat pembebanan sebelumnya.

Seluruh aspek tersebut menuntut adanya engineering judgment yang matang dengan memahami konteks komprehensif: usia gedung, riwayat beban masa lalu, mutu material, kriteria penerimaan khusus proyek, hingga implikasi bisnis dari hasil pengujian.

---

Cara Membaca dan Menafsirkan Hasil:
Apa Artinya?

Hasil uji beban statik dievaluasi dengan merujuk pada kriteria baku yang tercantum dalam SNI 03-2847-2002 Bab 22:

Batas Maksimum Lendutan yang Diizinkan:
∆ = (Bentang²) / (20.000 × tinggi elemen)

Batas Maksimum Lendutan Permanen yang Diizinkan:
∆r = ∆ / 4

Apabila data pengukuran sukses memenuhi kedua kriteria tersebut, artinya performa struktur masih berada dalam batas yang dapat diterima (acceptable) menurut standar.

Selanjutnya, para insinyur perlu melakukan analisis lebih mendalam terhadap:

Kondisi Elemen Non-Struktur

Apakah elemen finishing (seperti dinding partisi atau gypsum), instalasi MEP (jalur perpipaan dan kabel), maupun kenyamanan pengguna gedung (serviceability) berpotensi terganggu akibat lendutan tersebut? Sebagai contoh, lendutan sebesar 15 mm pada pelat lantai mungkin masih memenuhi ambang batas SNI, namun bisa memicu retak pada dinding partisi atau menurunkan kenyamanan penghuni.

Skenario Penggunaan Jangka Panjang

Jika beban ini bekerja secara kontinu (bukan sekadar pengujian sesaat), apakah terdapat risiko kelanjutan proses creep atau kelelahan material? Apakah lendutan residual akan berangsur stabil atau justru terus bertambah?

Konteks Keputusan Bisnis

Ketika bangunan hendak dialihfungsikan, berapa estimasi anggaran yang tersedia untuk kebutuhan perkuatan (retrofit) apabila diperlukan? Apakah ketersediaan waktu memungkinkan untuk mendahulukan perbaikan sebelum alih fungsi dilakukan?

Studi Kasus Skenario Nyata

Sebuah gedung perkantoran berusia 18 tahun direncanakan untuk dikonversi menjadi pusat kebugaran/gym (yang menuntut kenaikan beban hidup dari semula ~250 kg/m² menjadi 500 kg/m²). Pelaksanaan uji beban statik pada zona tertentu memperlihatkan data berikut:

• Lendutan hasil pengukuran: 12 mm
• Batas izin SNI untuk bentang 6 meter dengan tinggi balok 40 cm: Sekitar 18 mm
• Lendutan residual pasca pelepasan beban: 4 mm (setara 33% dari lendutan puncak)
• Kondisi visual: Tidak dijumpai retak baru yang masif, namun tampak adanya retak mikro pada zona sambungan.

Interpretasi Temuan

• Secara nilai lendutan, struktur dinyatakan lolos kriteria SNI, namun margin keamanannya tergolong tipis (hanya sekitar 50%). Apabila terdapat ketidakpastian dalam asumsi pembebanan maupun karakteristik material, margin tipis ini kurang ideal untuk memberikan rasa aman jangka panjang.
• Nilai lendutan residual mencapai 33% dari puncak—melampaui batas limit SNI sebesar 25%. Hal ini mengindikasikan bahwa material telah mengalami kelelahan awal atau terbentuknya microcracking yang membuat struktur tidak lagi sepenuhnya elastis.
• Adanya retak di area sambungan. Kondisi ini merupakan sebuah peringatan dini (red flag) karena sambungan merupakan zona kritis untuk transfer gaya. Retak pada area tersebut berpotensi menjadi titik awal keruntuhan progresif jika beban terus dipertahankan.

Rekomendasi Tindak Lanjut

• Jangan langsung mengubah fungsi bangunan menjadi pusat kebugaran dengan kapasitas beban penuh (500 kg/m²).
• Lakukan perbaikan pada sambungan terlebih dahulu: Melalui metode perkuatan seperti injeksi epoxy, rebonding, atau penambahan konektor baja guna memperkuat area yang rentan.
• Pertimbangkan metode perkuatan eksternal: Seperti pemasangan sistem post-tension atau plat baja untuk mendongkrak kapasitas balok secara keseluruhan, bukan sekadar perbaikan lokal.
• Lakukan pengujian ulang (re-test) pasca-perbaikan: Guna memvalidasi bahwa respons struktural telah meningkat secara signifikan.
• Apabila hasil uji ulang memenuhi syarat, terapkan skenario peningkatan beban secara bertahap: Sebagai contoh, fase pertama mengizinkan beban 300 kg/m² sambil dipantau selama 3 bulan; jika stabil, baru melangkah ke fase kedua menuju kapasitas penuh 500 kg/m².

Ini adalah cara engineer membaca uji beban statik—bukan “pass/fail” yang sederhana, tapi sebagai landasan masukan untuk merumuskan langkah perbaikan atau perkuatan yang bijaksana dan peka terhadap konteks kebutuhan bangunan.

---

Implikasi Hasil Terhadap Keputusan Lanjutan

Uji beban statik bukanlah keputusan final, melainkan komponen masukan esensial bagi keputusan rekayasa yang lebih besar. Hasil pengujian wajib diterjemahkan ke dalam rencana tindakan yang konkret dan aplikatif.

Apabila Hasil Uji Menunjukkan Performa Struktur Masih Dapat Diterima (Acceptable)

• Meninjau kembali asumsi desain. Jika analisis numerik sebelumnya cenderung bersikap konservatif/pesimistis, hasil uji beban dapat memvalidasi bahwa kondisi riil di lapangan jauh lebih baik. Insinyur dapat menyesuaikan desain perbaikan dengan tingkat keyakinan yang lebih tinggi.
• Menyusun rencana pemantauan (monitoring plan). Apabila alih fungsi disetujui, tentukan protokol pengawasan berkala: kapan jadwal pemeriksaan lendutan, lebar retak, penurunan (settlement), atau indikasi anomali lainnya.
• Melanjutkan rencana alih fungsi disertai mitigasi risiko. Jika pengubahan fungsi diizinkan, tetapkan pembatasan peningkatan beban secara bertahap di awal masa operasional, terapkan sistem manajemen gedung untuk mengontrol beban aktual, serta berikan edukasi kepada pengguna terkait batasan beban operasional.

Apabila Hasil Uji Menunjukkan Indikasi Risiko (Concern)

• Menjalankan investigasi lanjutan yang lebih spesifik. Apakah diperlukan pengujian material mendalam (seperti core drill atau ultrasonik), pemindaian internal dengan GPR, ataupun evaluasi seismik?
• Merancang program perkuatan (retrofit) secara terarah. Perkuatan menggunakan pelat baja, sistem post-tension, penambahan kolom baru, atau re-shoring yang disesuaikan secara presisi dengan hasil diagnosis.
• Melaksanakan pengujian ulang (re-test) pasca-perbaikan guna memastikan kapasitas struktural telah meningkat selaras dengan tujuan perencanaan.
• Merevisi rencana operasional. Bisa jadi rencana alih fungsi tidak dapat diterapkan secara penuh sekaligus, melainkan harus dijalankan secara bertahap di bawah pengawasan ketat.

Prinsip Dasar: Uji Beban Statik Sebagai Instrumen, Bukan Keputusan Mutlak

Uji beban statik merupakan sarana untuk mereduksi tingkat ketidakpastian, bukan untuk mengeliminasi seluruh risiko secara mutlak. Data yang disajikan memang objektif, namun keputusan akhir tetap bertumpu pada kearifan dan pertimbangan profesional (engineering judgment) yang memadukan berbagai konteks holistik:

• Aspek bisnis dan finansial (ketersediaan anggaran perkuatan serta lini masa investasi).
• Aspek regulasi dan kepatuhan hukum (pemenuhan standar baku ketentuan yang berlaku).
• Aspek pemeliharaan dan kapasitas pengelola (kemampuan pemilik dalam merawat struktur yang telah diperbaiki).
• Aspek proyeksi jangka panjang (rencana pemanfaatan gedung dalam kurun waktu 10 tahun ke depan).

Hal ini menegaskan bahwa proses ini bukan sekadar keputusan teknis semata, melainkan keputusan strategis yang memadukan keahlian teknik sipil dan kearifan bisnis.

---
