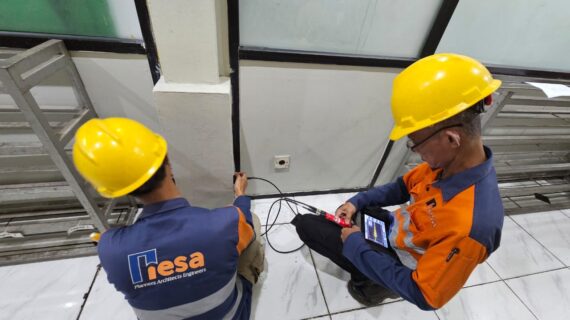

Assessment Bangunan Plant 1 Eka Bogainti (HokBen)

Assessment, Hesa Projects·October 18, 2024March 2, 2026

	PT. HESA LARAS CEMERLANG Structural Testing & Forensic Specialist – 2024
	“Ensuring Structural Integrity for Large-Scale Food Production Facilities.”
Nama Pekerjaan	Assessment Bangunan Plant 1 PT Eka Bogainti (HokBen), Jakarta Timur
Waktu	Oktober 2024
Klien	PT Eka Bogainti
Lokasi	Ciracas, Jakarta Timur
Tujuan Pekerjaan	Melakukan evaluasi teknis menyeluruh (Assessment) terhadap Plant 1 guna memvalidasi kapasitas struktur eksisting, mengidentifikasi anomali struktural, serta memberikan rekomendasi teknis untuk rencana upgrade kapasitas produksi.
Ruang Lingkup Pekerjaan	Structural Investigation: Pemeriksaan elemen kolom, balok, dan pelat lantai melalui metode NDT dan DT. Foundation Inspection: Audit kondisi pondasi dan stabilitas tanah di area operasional pabrik. Structural Modeling: Analisis numerik kapasitas beban terhadap standar SNI terbaru untuk pemrosesan makanan skala industri. Technical Recommendation: Justifikasi kelaikan struktur dan strategi perkuatan (retrofitting) untuk peningkatan beban mesin.
Catatan Engineering HESA	Fasilitas produksi pangan skala besar seperti Plant 1 HokBen memiliki beban dinamis dan statis yang intens akibat operasional mesin produksi non-stop. Tim ahli HESA menerapkan pendekatan “Integrity Audit” untuk memastikan struktur bangunan tetap andal di tengah rencana ekspansi kapasitas produksi. Pengujian difokuskan pada pemetaan kapasitas sisa struktur dan identifikasi gejala degradasi beton akibat lingkungan industri, guna menjamin keamanan operasional yang mendukung rantai pasok ratusan gerai HokBen di seluruh Indonesia.

Pelaksanaan Assessment Bangunan Plant 1 HokBen oleh PT Hesa Laras Cemerlang difokuskan pada audit forensic struktur untuk mendukung rencana strategis PT Eka Bogainti. Sebagai hub utama produksi makanan jadi, integritas Plant 1 di Ciracas menjadi krusial. Investigasi dilakukan secara detail mencakup audit elemen beton eksisting dan pemodelan struktur untuk mengetahui apakah bangunan mampu menerima beban tambahan dari unit mesin produksi baru.

Metodologi Audit Struktur Industri

Rangkaian penyelidikan lapangan dilakukan dengan standar ketat untuk meminimalisir gangguan operasional:

Mapping Anomali: Identifikasi visual retak struktur, lendutan, dan degradasi material pada area kritis produksi.
Material Testing: Pengujian mutu beton aktual menggunakan Hammer Test dan UPVT untuk memverifikasi homogenitas dan kekerasan beton.
Foundation Geotechnical Review: Evaluasi stabilitas pondasi terhadap getaran mesin dan beban titik (point load).
Structural Re-Analysis: Simulasi beban menggunakan software analisis struktur berbasis parameter lapangan terkini.

Dokumentasi Teknis Investigasi Lapangan

(Penyelidikan Struktur dan Audit Kelaikan Plant 1 HokBen – PT Eka Bogainti)

Survei Kondisi Eksisting

Pendataan kondisi fisik fasad dan elemen struktural eksternal untuk mengidentifikasi gejala degradasi dini pada bangunan pabrik.

Pengujian Mutu Beton Permukaan

Pelaksanaan Hammer Test pada elemen kolom utama untuk memetakan distribusi nilai kuat tekan beton secara non-destruktif.

Rebar Scanning Elemen Pelat

Identifikasi diameter dan jarak antar tulangan pada pelat lantai produksi guna memverifikasi kapasitas beban hidup operasional.

Pemeriksaan Integritas Balok

Detail audit pada sambungan balok-kolom untuk mendeteksi adanya retak struktural akibat beban mesin yang berlebihan.

Verifikasi Geometri Struktur

Pengukuran aktual dimensi elemen struktur sebagai data input pemodelan komputer untuk analisis kapasitas beban sisa.

Survei Area Produksi

Evaluasi kondisi lingkungan pabrik terhadap potensi korosi pada tulangan beton eksisting.

Crack Mapping

Pendataan pola retak pada dinding dan elemen beton untuk menentukan klasifikasi kerusakan struktur.

Audit Pondasi

Pemeriksaan kondisi struktur bawah dan stabilitas tanah di sekitar tumpuan kolom pabrik.

Verifikasi Akhir Lapangan

Konsolidasi data hasil investigasi sebagai basis teknis pembuatan laporan rekomendasi upgrade kapasitas.

Layanan Assessment Struktur Bangunan Industri

Audit kelaikan struktur pada fasilitas pengolahan makanan merupakan langkah preventif yang krusial bagi manajemen risiko industri. Melalui assessment komprehensif, HESA memberikan data objektif mengenai kesehatan aset bangunan, menjamin keselamatan pekerja, serta memberikan landasan teknis yang akurat untuk rencana ekspansi atau upgrade mesin produksi.

HESA menyediakan solusi diagnostik struktur yang independen dan berstandar internasional bagi pengelola pabrik di berbagai sektor. Laporan teknis kami membantu pengambil keputusan dalam merencanakan pemeliharaan aset dan perkuatan struktur yang efisien dan tepat sasaran.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Layanan Assessment Pabrik

Konsultan Penanganan Penurunan Tanah Dan Revitalisasi Drainase Gedung BTN Pontianak

Assessment, Design, Hesa Projects·October 11, 2024March 3, 2026

	PT. HESA LARAS CEMERLANG Geotechnical & Infrastructure Engineering Specialist – 2024
	“Comprehensive Engineering Solutions for Subsidence and Drainage Challenges.”
Nama Pekerjaan	Jasa Konsultan Perencanaan Detail Penanganan Penurunan Tanah Dan Revitalisasi Drainase Gedung BTN Pontianak
Waktu	Oktober 2024
Klien	Lembaga Teknologi Fakultas Teknik Universitas Indonesia (LEMTEK UI)
Lokasi	Pontianak, Kalimantan Barat
Tujuan Pekerjaan	Mendapatkan solusi teknis yang komprehensif atas masalah penurunan tanah (subsidence) dan disfungsi drainase di area Gedung BTN Pontianak. Keluaran berupa draf rekomendasi, desain teknis detail (DED), metodologi implementasi, dan Rencana Anggaran Biaya (RAB).
Ruang Lingkup Pekerjaan	Mobilisasi Tenaga Ahli: Struktur, Geoteknik, Drainase, dan Estimator. Penyelidikan Tanah (Geoteknik): Deep Boring (30m), SPT (tiap 2m), Undisturbed Sampling (UDS), Uji Perkolasi, dan Uji Laboratorium (Index & Engineering Properties seperti Triaxial UU, UCS, Direct Shear). Topografi & Hidrologi: Pengukuran elevasi, dimensi saluran, dan pengumpulan data sekunder drainase. Analisis & Desain: Kajian penanganan penurunan tanah, perencanaan revitalisasi drainase, pembuatan gambar DED, spesifikasi teknis, dan RAB.
Catatan Engineering HESA	Kondisi geoteknik Pontianak yang didominasi tanah lunak/gambut memberikan tantangan tersendiri bagi stabilitas Gedung BTN. Pendekatan “Forensic Geotechnical” diterapkan oleh HESA melalui Deep Boring (30m) dan uji laboratorium komprehensif (seperti Triaxial UU) untuk memetakan parameter konsolidasi dan kuat geser tanah secara presisi. Validasi parameter ini krusial untuk menganalisis laju subsidence eksisting dan merancang metode perbaikan tanah (soil improvement) atau perkuatan pondasi yang paling efisien. Secara simultan, integrasi data topografi dan perkolasi digunakan untuk merevitalisasi sistem drainase yang disfungsi akibat penurunan tanah, menjamin solusi DED yang dihasilkan bersifat holistik dan berkelanjutan.

Investigasi teknis di Gedung BTN Pontianak dilaksanakan sebagai langkah strategis Lembaga Teknologi FTUI untuk mengatasi disfungsi infrastruktur akibat penurunan tanah (land subsidence). Pada Oktober 2024, tim ahli PT Hesa Laras Cemerlang ditugaskan untuk melakukan audit geoteknik dan drainase secara komprehensif. Tujuan utamanya adalah untuk mendiagnosa penyebab penurunan tanah dan merumuskan solusi teknis detail (DED) guna menstabilkan struktur gedung serta merevitalisasi sistem drainase lingkungan.

Metodologi Perencanaan Detail Penanganan

Rangkaian kegiatan penyelidikan lapangan dan analisis teknis difokuskan pada perolehan data primer berkualitas tinggi untuk validasi desain:

Deep Geotechnical Investigation: Pengeboran dalam hingga 30 meter dengan pengambilan sampel UDS secara kontinu untuk uji laboratorium (Triaxial UU, Direct Shear) guna memodelkan perilaku konsolidasi tanah lunak.
Hidrologi & Survei Elevasi: Pemetaan topografi presisi dan pengukuran dimensi saluran sekitar untuk menganalisis kapasitas tampung dan *flow pattern* drainase aktual.
In-situ Percolation Test: Pengujian laju infiltrasi tanah untuk mengevaluasi efektivitas solusi drainase berwawasan lingkungan (*sustainable drainage*).
Integrated Analysis & DED: Sintesis data geoteknik dan drainase ke dalam pemodelan numerik untuk merancang metode perbaikan tanah, gambar desain detail, spesifikasi teknis, serta Rencana Anggaran Biaya (RAB) implementasi.

Dokumentasi Investigasi Geoteknik & Drainase

(Rangkaian Penyelidikan Lapangan dan Audit Infrastruktur di Site Gedung BTN Pontianak)

Pelaksanaan Penyelidikan Tanah (Deep Boring)

Aktivitas pengeboran dalam menggunakan mesin bor putar (*core drilling*) untuk pengambilan sampel tanah asli di kedalaman kritis.

Penanganan Sampel Tanah Tak Terganggu (UDS)

Ekstraksi dan kodifikasi sampel UDS dari tabung pengambil (*shelby tube*) untuk persiapan uji *Engineering Properties* di laboratorium.

Pengukuran Dimensi & Elevasi Drainase

Survei topografi menggunakan Total Station untuk memetakan elevasi dasar saluran dan parameter hidrolika aktual.

Mapping Penurunan Tanah

Identifikasi visual dan pengukuran celah pemisahan antara pelat lantai luar dengan struktur gedung akibat penurunan tanah eksisting.

Audit Disfungsi Drainase

Pemeriksaan kondisi fisik saluran yang tersumbat dan mengalami elevasi tidak teratur akibat penurunan tanah di sekitarnya.

Verifikasi Data SPT Lapangan

Konsolidasi dan kodifikasi hasil sampel *Standard Penetration Test* (SPT) untuk memvalidasi profil stratigrafi tanah keras.

Layanan Penyelidikan Tanah & Perencanaan Infrastruktur

Masalah penurunan tanah dan disfungsi drainase memerlukan diagnosa teknis yang akurat untuk mencegah kerusakan struktural yang lebih parah. HESA menyediakan solusi konsultan komprehensif, mulai dari Deep Geotechnical Investigation (DED) hingga analisis hidrologi, guna merumuskan rekomendasi desain penanganan (*retrofitting*) yang saintifik dan efisien.

Kami melayani audit infrastruktur dan penyelidikan tanah untuk berbagai tipe bangunan di seluruh Indonesia dengan dukungan tenaga ahli geoteknik, struktur, dan drainase yang tersertifikasi.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Layanan Geoteknik & Assessment

Assessment Jetty Pondasi Hopper Teluk Timbau Port

Assessment, Hesa Projects·October 4, 2024February 28, 2026

	PT. HESA LARAS CEMERLANG Marine Infrastructure Forensic & Engineering Design – 2024
	Assessment Jetty IN-3 (Pondasi Hopper) Teluk Timbau Port
Nama Pekerjaan	Jasa Konsultansi Assessment Jetty IN-3 (Pondasi Hopper) di Teluk Timbau Port
Waktu Pelaksanaan	Oktober 2024 (Durasi: 60 Hari Kalender)
Klien	PT Pamapersada Nusantara (PAMA)
Tujuan Pekerjaan	Melakukan investigasi forensik menyeluruh pasca-insiden tabrakan kapal LCT yang menyebabkan kerusakan (buckling) pada tiang pancang pondasi hopper. Tujuan utama adalah mengevaluasi kapasitas sisa struktur dan menghasilkan Engineering Design perbaikan (DED), serta merancang struktur proteksi tambahan agar insiden serupa tidak terulang, menjamin keamanan operasional unloading batubara secara jangka panjang.
Ruang Lingkup Pekerjaan	Site Investigation (NDT & DT): Observasi visual, pemetaan deformasi (Verticality & Horizontality), Hammer Test, UPV Test (Crack), Brinell Test, UT Thickness, dan Coating Test. Dynamic & Sub-Structure Test: Uji integritas pondasi bawah air (Seismic Shock Test) dan Uji Beban Dinamik (Dynamic Loading Test). Engineering Output: Analisis struktur & geoteknik, Detailed Engineering Design (DED) untuk kontraktor, dan rekomendasi modifikasi operasional/struktur pelindung.
Catatan Engineering Hesa	Fenomena buckling (tekuk) pada tiang pancang baja akibat beban tumbukan (impact load) dari kapal LCT adalah kondisi kritis. Tiang yang mengalami buckling akan kehilangan lebih dari 70% kapasitas daya dukung aksial dan lateralnya. Pekerjaan ini tidak bisa diselesaikan hanya dengan uji material lapangan; ia menuntut Analisis Struktur & Geoteknik yang kompleks untuk menghitung ulang distribusi gaya pada tiang penyangga yang tersisa. Output Engineering Design (DED) yang kami susun bukan sekadar “tambal sulam”, melainkan rekayasa perkuatan struktural (retrofitting) dan desain fender/dolphin pelindung baru guna mengubah skema lintasan gaya tumbuk di masa depan.

Background Pekerjaan: Krisis Infrastruktur Pasca-Insiden LCT

Jetty IN-3 di Pelabuhan Teluk Timbau merupakan fasilitas vital yang menunjang operasional pondasi Jibcrane dan Hopper untuk proses unloading batubara. Terjadinya insiden tumbukan oleh kapal LCT pada pondasi hopper mengakibatkan kerusakan struktural serius, terutama fenomena buckling pada tiang pancang utama. Mengingat peran strategis jetty ini bagi rantai pasok energi, PT Pamapersada Nusantara (PAMA) menunjuk PT Hesa Laras Cemerlang untuk melaksanakan investigasi forensik dan penyusunan Detailed Engineering Design (DED) perbaikan.

Critical Problem Statement: Mengapa Engineering Design Krusial?

Ketika elemen pondasi utama penyangga Hopper mengalami tekuk, alur transfer beban gravitasi dan beban dinamis alat berat menjadi terputus dan dialihkan secara paksa ke tiang-tiang di sekitarnya. Jika dipaksakan beroperasi, beban eksentris ini akan memicu efek domino berupa kegagalan struktur total (progressive collapse). Oleh karena itu, sekadar mengumpulkan data kerusakan tidaklah cukup. Diperlukan Engineering Design yang memodelkan ulang struktur dalam perangkat lunak analisis (berdasarkan data material sisa), untuk kemudian merancang dimensi jacket-retrofitting, penggantian bracing, serta merumuskan struktur breasting dolphin tambahan sebagai bamper kapal pelindung pondasi utama.

Technical Methodology: Investigasi Multidisiplin di Atas Air

HESA menerapkan skema investigasi menyeluruh mulai dari elemen struktur atas hingga tiang pancang yang tertanam di dasar sungai (sub-structure):

Geometri & Deformasi: Pengukuran Verticality & Horizontality secara presisi menggunakan Total Station untuk memetakan besaran pergeseran pondasi akibat momentum tumbukan kapal.
Diagnosa Baja & Beton (NDT): Pemeriksaan kekuatan sisa material menggunakan Brinell Test (mutu baja), Ultrasonic Thickness (reduksi penampang), Hammer Test, Coating Test, serta deteksi kedalaman retak beton pasca-tumbukan dengan UPV Test (Crack).
Validasi Dinamis & Sub-Structure: Penggunaan Seismic Shock Test (SST) untuk mendeteksi retak atau kegagalan tiang pancang di area bawah air (underwater), serta Dynamic Loading Test untuk mengukur kekakuan respons struktur aktual saat diberikan beban kejut buatan.

Fase Strategis & Technical Deliverables

Fase 1: Forensic Assessment

Akuisisi data profil kerusakan struktur, penyimpangan geometri, dan penurunan kapasitas material melalui pengujian in-situ.

Output Klien: Pemetaan komprehensif damage level yang objektif dan transparan.

Fase 2: Structural Analysis

Integrasi data lapangan ke dalam perhitungan Finite Element Method (FEM) untuk mengetahui margin keamanan sisa (residual strength).

Output Klien: Justifikasi teknis terkait keamanan pengoperasian hopper pada masa tunggu perbaikan.

Fase 3: Engineering Design (DED)

Perancangan blueprint perkuatan pondasi yang rusak, serta desain konstruksi struktural tambahan pelindung manuver kapal.

Output Klien: Gambar kerja (DED) yang aplikatif dan siap dieksekusi oleh kontraktor perbaikan.

Strategic Purpose: Keberlanjutan & Mitigasi Risiko Ekstrim

Tujuan akhir dari rangkaian Assessment & Engineering Design ini bukan sebatas mengembalikan kondisi fisik dermaga seperti sedia kala, melainkan meng-upgrade sistem pertahanan struktur. Rekomendasi operasional dan DED yang diserahkan kepada manajemen PAMA berfungsi sebagai tameng preventif, memastikan bahwa insiden salah manuver kapal (human error pada navigasi LCT) di masa depan akan diredam oleh struktur pelindung, tanpa mengorbankan pondasi utama alat berat (Hopper/Jibcrane) yang bernilai investasi tinggi.

Dokumentasi: Investigasi Teknis Lapangan Jetty IN-3

(Penilaian Struktur Dermaga dan Pondasi Hopper Pasca-Tumbukan LCT)

Briefing & Toolbox Meeting

Koordinasi strategi investigasi forensik di atas air.

Safety Induction

Pemenuhan regulasi K3 lingkungan pelabuhan batubara.

Site Visit & Diskusi

Penilaian visual kerusakan buckling akibat tumbukan LCT.

Site Visit & Diskusi (2)

Identifikasi titik kritis pada sambungan bracing baja.

Brinell Test

Verifikasi mutu kekerasan baja tiang eksisting tanpa merusak struktur.

Hammer Test

Ultrasonic Thickness

Coating Test

Seismic Shock Test

Seismic Shock Test (2)

Analisis gelombang pantul untuk menemukan profil retakan dasar.

Hammer Test Pile Cap

Verifikasi mutu elemen pile cap pasca-terima gaya tumbuk.

Coating Thickness (2)

Inspeksi degradasi ketebalan cat pelindung pada area splash zone.

Hardness Brinell (2)

Pengambilan sampel data kekuatan tarik baja secara ekstensif.

UT Test (2)

Pengecekan ketebalan profil pipa penyangga hopper secara menyeluruh.

Verticality & Horizontality

Pemetaan presisi kemiringan pondasi menggunakan Theodolite.

UPV Test (Crack)

Deteksi rambatan gelombang ultrasonik untuk mengukur kedalaman retak beton.

Dynamic Loading Test

Verifikasi perilaku kekakuan dan respon frekuensi alami struktur aktual.

Konsultan Assessment Struktur & Desain Pelabuhan

PT Hesa Laras Cemerlang menyediakan layanan forensik pasca-bencana dan rekayasa struktural (Engineering Design) untuk infrastruktur marine dan pelabuhan. Kami mengubah krisis kerusakan fasilitas menjadi peluang peningkatan keamanan aset yang lebih tangguh dan berstandar internasional.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Struktur Port & Jetty

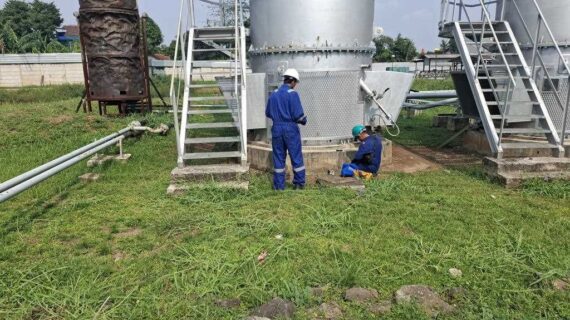

Investigasi Dampak Getaran Akibat Flaring Pada EHTFS

Assessment, Hesa Projects·October 1, 2024March 2, 2026

	PT. HESA LARAS CEMERLANG Structural Health Assessment & Forensic Specialist – 2024
	“Investigation and Recommendations for Vibration Impact Reduction.”
Nama Pekerjaan	Investigasi Dan Penyusunan Rekomendasi Pengurangan Dampak Getaran Akibat Flaring Pada EHTFS (Enclosed High Temperature Flaring System)
Waktu	Oktober 2024
Klien	LEMTEK UI
Lokasi	Sumur Gas Bumi Pertamina A, Jatisampurna, Kota Bekasi, Jawa Barat
Tujuan Utama	Melakukan asesmen teknis menyeluruh terhadap dampak suara dan getaran akibat operasional flaring EHTFS guna mengevaluasi kepatuhan ambang batas kenyamanan manusia sesuai standar (ISO-2631-2, KepMen LH No. 49), serta merumuskan rekomendasi teknis mitigasi getaran ke pemukiman warga.
Ruang Lingkup Pekerjaan	Uji Getaran EMA (Experimental Modal Analysis) dengan getaran paksa pada struktur EHTFS. Uji Getaran OMA (Operational Modal Analysis) dengan beban ambient saat flaring pada EHTFS, tanah, dan bangunan sekitar. Penyelidikan tanah (Sondir) untuk analisis interaksi tanah-struktur (soil-structure interaction). Pemodelan numerik divalidasi dengan parameter dinamik lapangan untuk simulasi rencana perbaikan struktur atau soil improvement.
Catatan Engineering HESA	Fase Strategis: Mengidentifikasi perubahan parameter dinamik (frekuensi alami) pasca-modifikasi ketinggian stack. Fungsi Output: Menyediakan matriks mitigasi berupa Stiffness Tuning pada struktur dan Soil Improvement untuk memutus jalur transmisi getaran ke area pemukiman.

Analisis Dinamik & Forensik Getaran Struktur EHTFS

1. Background Pekerjaan

Operasional Enclosed High Temperature Flaring System (EHTFS) di Sumur Gas Bumi Pertamina A mengalami kendala sosial teknis pasca peninggian flare stack. Warga di sekitar Kelurahan Jatiraden melaporkan adanya peningkatan intensitas getaran yang merambat hingga ke bangunan pemukiman. Studi ini diinisiasi untuk melakukan asesmen komprehensif terhadap korelasi antara aktivitas pembakaran gas (flaring) dengan respon dinamik tanah dan struktur di sekitarnya.

2. Critical Problem Statement

Secara teoritis, peninggian flare stack tanpa modifikasi pada penampang atau sistem tumpuan mengakibatkan penurunan kekakuan sistem ($k$) secara drastis, mengingat $k$ berbanding terbalik dengan pangkat tiga ketinggian ($h^3$). Penurunan $k$ secara langsung menggeser frekuensi alami ($f$) ke nilai yang lebih rendah, yang berpotensi mendekati frekuensi eksitasi proses flaring. Masalah kritis muncul ketika terjadi amplifikasi getaran pada pemukiman warga; hipotesa engineering menunjukkan adanya perbedaan karakteristik tanah (tanah lunak di pemukiman vs tanah keras di lokasi flare) yang memicu fenomena amplifikasi lokal. Hal ini membahayakan kenyamanan manusia (ISO-2631) dan integritas jangka panjang bangunan sekitar.

3. Technical Methodology

HESA menerapkan pendekatan Double-Method Analysis untuk menangkap profil dinamik secara presisi:

Experimental Modal Analysis (EMA): Melalui uji getaran paksa (forced vibration) dengan beban kejut terkendali untuk mengidentifikasi natural frequency dan damping ratio murni struktur.
Operational Modal Analysis (OMA): Mengakuisisi data percepatan dalam domain waktu selama kondisi operasional flaring menggunakan 3D-Accelerometer dengan sensitivitas tinggi (interval 0.01 detik).
Signal Processing: Transformasi sinyal dari domain waktu ke domain frekuensi menggunakan algoritma Fast Fourier Transform (FFT) dan Stochastic Subspace Identification (SSI) untuk mengekstraksi mode shape.
Geotechnical Investigation: Uji Penetrasi Lapangan (Sondir/CPT) untuk memetakan stratigrafi tanah guna analisis transmisi gelombang mekanik melalui medium tanah.

4. Technical Deliverables

Dynamic Parameter Report: Data kuantitatif frekuensi alami, rasio redaman, lendutan dinamik, dan percepatan getar pada titik-titik kritis (flare stack, tanah, dan bangunan warga).
Validated Structural Model: Pemodelan elemen hingga (FEM) yang telah dikalibrasi dengan data lapangan sebagai instrumen simulasi perbaikan.
Mitigation Engineering Design: Rekomendasi teknis berupa modifikasi kekakuan stack (stiffening) dan/atau soil improvement sebagai isolator getaran yang terukur.

5. Strategic Purpose

Pekerjaan ini bertujuan untuk menciptakan keseimbangan antara kebutuhan operasional flaring yang ramah emisi dengan standar kenyamanan lingkungan publik. Secara strategis, hasil studi ini menjadi landasan bagi Pertamina untuk melakukan langkah korektif yang berbasis data (evidence-based engineering), guna memitigasi risiko hukum dan sosial, serta menjamin keberlanjutan operasional fasilitas energi di area padat penduduk.

Dokumentasi Investigasi Dinamik Lapangan

(Rangkaian Pengujian EMA/OMA dan Penyelidikan Geoteknik di Area EHTFS Pertamina Well A)

Spesialis Analisis Getaran & Rekayasa Struktural

PT Hesa Laras Cemerlang menyediakan solusi terpadu untuk permasalahan dinamika struktur dan geoteknik pada fasilitas industri vital. Dengan dukungan teknologi instrumentasi terkini dan analisis modal tingkat lanjut, kami membantu memastikan infrastruktur Anda beroperasi dengan aman, efisien, dan harmonis dengan lingkungan sekitar.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Getaran & Struktur

Assessment Perbaikan Struktur Jalan Lingkar RSCM

Assessment, Design, Hesa Projects·September 25, 2024February 28, 2026

	PT. HESA LARAS CEMERLANG Geotechnical, NDT & Structural Engineering – 2026
	“Strategic Road Infrastructure Assessment & Design Optimization”
Nama Pekerjaan	Jasa Konsultan Assessment Perbaikan Struktur Jalan Lingkar di RSCM
Waktu Pelaksanaan	September 2024
Klien / Lokasi	Rumah Sakit Cipto Mangunkusumo (RSCM), Jakarta Pusat
Tujuan Pekerjaan	Melakukan investigasi teknis menyeluruh terhadap daya dukung tanah dan kondisi perkerasan jalan eksisting guna menyusun desain perbaikan jalur transportasi utama di area rumah sakit.
Ruang Lingkup Pekerjaan	Observasi & Geometrik: Survey visual dan pengukuran dimensi geometrik jalan secara akurat. Penyelidikan Tanah: Deep Boring (30m), SPT Interval 2m, Sondir 2 titik, dan Uji Laboratorium (Index & Engineering Properties). NDT & SDT: Coredrill beton, pengujian kuat tekan (Compression Test), dan Rebar Scan 2D untuk identifikasi penulangan. Engineering Output: Penyusunan Gambar Desain Perkuatan, Spesifikasi Teknis, serta Rencana Anggaran Biaya (RAB).
Catatan Engineering HESA	Fase Strategis: Mengatasi kompleksitas differential settlement pada area padat operasional. Fungsi Output: Menghasilkan desain perkerasan (rigid/flexible) yang dikalibrasi dengan nilai N-SPT aktual dan daya dukung tanah dasar (subgrade) untuk menjamin zero-interruption pada jalur logistik medis dan ambulans.

Analisis Teknis & Rekayasa Perbaikan Jalan Lingkar RSCM

1. Critical Problem Statement

Jalan lingkar di lingkungan RSUP Nasional Dr. Cipto Mangunkusumo (RSCM) merupakan urat nadi transportasi medis yang memikul beban repetitif dari kendaraan logistik berat dan ambulans secara kontinu. Kondisi tanah di wilayah Jakarta Pusat yang cenderung memiliki lapisan kompresibel tinggi memicu risiko terjadinya penurunan lokal (settlement) dan retak struktural pada perkerasan jalan. Ketidakpastian kapasitas sisa penulangan pada perkerasan eksisting serta fluktuasi daya dukung tanah dasar menjadi ancaman serius bagi durabilitas jalur akses darurat rumah sakit. Tanpa assessment mendalam, perbaikan jalan hanya akan menjadi solusi kosmetik yang bersifat repetitif dan mahal.

2. Technical Methodology & Instrumentation

HESA menerapkan pendekatan integratif antara Geotechnical Exploration dan Structural NDT (Non-Destructive Test) untuk mendapatkan parameter desain yang akurat:

Geoteknik: Melaksanakan Deep Boring hingga kedalaman 30 meter dikombinasikan dengan uji SPT setiap interval 2 meter untuk memetakan profil tanah keras. Uji Sondir dilakukan untuk verifikasi perlawanan penetrasi konus (qc) pada lapisan dangkal.
NDT & SDT: Penggunaan Concrete Core Drill untuk validasi kuat tekan beton (f’c) aktual di laboratorium. Pendeteksian konfigurasi tulangan dilakukan melalui Rebar Scanning (Ground Penetrating Radar) guna mengevaluasi integritas struktural perkerasan eksisting terhadap beban dinamis.
Laboratory Testing: Analisis indeks dan sifat engineering tanah (Atterberg limit, Triaxial, dan Konsolidasi) untuk mensimulasikan perilaku penurunan jangka panjang.

3. Technical Deliverables

Output yang diserahkan kepada klien merupakan dokumen teknis siap pakai (Ready-to-Construct) yang meliputi:

Full Geotechnical Report: Data stratigrafi tanah lengkap dengan rekomendasi perbaikan tanah dasar (soil improvement) jika ditemukan lapisan lunak.
DED (Detailed Engineering Design): Gambar teknis detail rencana perbaikan struktur jalan, mencakup detail sambungan (joint), ketebalan pelat, dan spesifikasi penulangan.
RAB & Spesifikasi Teknis: Rencana Anggaran Biaya yang presisi serta dokumen spesifikasi material untuk mempermudah fase tender dan pelaksanaan konstruksi.

4. Strategic Purpose

Tujuan akhir dari assessment ini adalah transformasi infrastruktur jalan lingkar RSCM menjadi jalur yang memiliki reliabilitas tinggi dan biaya pemeliharaan rendah (low maintenance). Dengan desain yang berbasis data aktual, RSCM mendapatkan kepastian investasi infrastruktur yang mampu mendukung standar pelayanan medis internasional, menjamin kelancaran evakuasi pasien, dan mengeliminasi risiko hambatan operasional akibat kerusakan jalan mendadak.

Dokumentasi Investigasi Lapangan RSCM

(Aktivitas Survey Geometrik, Geoteknik, dan Pengujian Struktur)

Tinjauan Visual & Identifikasi Kerusakan Permukaan Jalan Jalur Utama RSCM

Persiapan Titik Coring

Pengambilan Sampel Coredrill

Survey Geometrik Jalan

Penyelidikan Geoteknik Lapangan

Uji Rebar Scanning Perkerasan

Konsultan Spesialis Audit & Perencanaan Infrastruktur Jalan

PT Hesa Laras Cemerlang memberikan solusi rekayasa berbasis data (data-driven engineering) untuk memastikan setiap proyek infrastruktur memiliki durabilitas maksimal dan efisiensi biaya yang terukur. Kami siap mendukung kebutuhan audit struktur, penyelidikan geoteknik, hingga desain perbaikan jalan untuk sektor medis, industri, dan publik.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Layanan Engineering

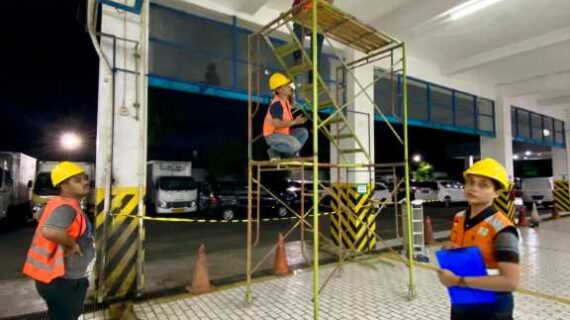

Audit Struktur Gedung Trac Head Office

Assessment, Hesa Projects·September 11, 2024March 3, 2026

	PT. HESA LARAS CEMERLANG Structural Health & Forensic Engineering – 2024
	“Audit Struktur Gedung Trac: Verifikasi Beton, Sambungan & Kepatuhan SNI”
Nama Pekerjaan	Assesmen Kelaikan Teknis Gedung Trac Head Office
Waktu	September 2024
Klien	Lembaga Teknologi Fakultas Teknik Universitas Indonesia (LEMTEK UI)
Lokasi	Jakarta Timur
Tujuan Pekerjaan	Memastikan kelaikan teknis struktur gedung guna menjamin keamanan pengguna. Investigasi bertujuan mendeteksi degradasi performa, verifikasi kepatuhan standar regulasi terbaru, serta merumuskan strategi perkuatan (retrofitting) yang diperlukan.
Ruang Lingkup Pekerjaan	Structural Investigation: Audit komprehensif pada elemen gedung 4 lantai. Analysis & Modeling: Simulasi beban struktur menggunakan perangkat lunak berbasis parameter aktual lapangan. Technical Design: Pembuatan gambar kerja perkuatan struktur dan spesifikasi teknis. Deliverables: Laporan kelaikan, Gambar Perkuatan, Spesifikasi Teknis, dan Bill of Quantity (BoQ).
Catatan Engineering HESA	Audit struktur pada Gedung Trac Head Office menitikberatkan pada validasi kapasitas sisa beton dan integritas sambungan struktural pasca-masa layan tertentu. Tim HESA menerapkan pendekatan “Forensic Engineering” untuk mengidentifikasi deviasi antara as-built eksisting dengan standar SNI gedung terbaru. Fokus utama investigasi mencakup pemeriksaan retak struktural, deteksi korosi tulangan, dan pemodelan ulang kapasitas layan. Rekomendasi yang dihasilkan tidak hanya berfokus pada perbaikan kosmetik, tetapi pada perkuatan substansial yang didukung oleh estimasi biaya (BoQ) yang akurat guna mendukung pengambilan keputusan manajemen.

Pelaksanaan Assesmen Gedung Trac Head Office oleh PT Hesa Laras Cemerlang merupakan komitmen untuk menjaga aset properti komersial skala besar di Jakarta Timur. Dengan luasan mencapai 6.964 m², pemeriksaan mendalam pada setiap lantai menjadi krusial untuk mendeteksi potensi penurunan performa struktur. Proses audit ini mengintegrasikan pengujian non-destruktif di lapangan dengan analisis numerik untuk menghasilkan justifikasi kelaikan yang saintifik.

Dokumentasi Teknis Investigasi Struktur

(Penyelidikan Lapangan dan Audit Kelaikan Gedung Trac Head Office – Jakarta Timur)

Audit Visual & Kondisi Eksisting

Pendataan awal kondisi fasad dan struktural eksternal Gedung Trac Head Office untuk memetakan area kritis yang memerlukan investigasi lanjut.

Pengujian Non-Destruktif (Hammer Test)

Pemeriksaan kekerasan permukaan beton pada elemen balok lantai untuk estimasi awal kuat tekan beton secara in-situ.

Pemetaan Tulangan (Rebar Scanning)

Identifikasi konfigurasi, jumlah, dan jarak antar tulangan pada pelat lantai guna memverifikasi kesesuaian dengan dokumen *as-built drawing*.

Investigasi Area Lantai Operasional

Pemeriksaan detail pada area interior untuk mendeteksi anomali struktural seperti retak rambut atau lendutan pada pelat lantai.

Uji Homogenitas Beton (UPV)

Penggunaan metode ultrasonik untuk mendeteksi keberadaan rongga atau retak internal pada kolom utama gedung.

Pengukuran Dimensi Aktual

Verifikasi geometri struktur lapangan sebagai input data primer untuk pemodelan analisis struktur menggunakan ETABS/SAP2000.

Detail Investigasi Elemen Vertikal

Dokumentasi portrait untuk menangkap detail elevasi dan kondisi permukaan kolom dari dasar hingga pertemuan balok lantai.

Layanan Audit & Rekomendasi Kelaikan Gedung

Assesmen gedung secara berkala merupakan kewajiban untuk menjamin Standar Keandalan Gedung (SLF) dan keselamatan operasional. PT Hesa Laras Cemerlang menyediakan jasa audit forensic komprehensif yang mencakup penyelidikan lapangan, analisis perkuatan struktur, hingga penyusunan rencana anggaran biaya (BoQ) perbaikan.

Pastikan aset bangunan Anda memiliki kelaikan teknis yang terverifikasi secara saintifik oleh tenaga ahli profesional kami.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Hotline: 081291442210 / 08118889409

📱 Konsultasi Kelaikan Struktur Gedung

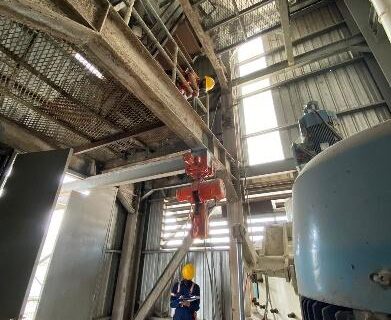

Engineering Design and Supervision Pangrango Project

Assessment, Design, Hesa Projects·September 11, 2024February 26, 2026

	PT. HESA LARAS CEMERLANG Industrial Re-Engineering & Structural Design – 2024
	Engineering Design & Supervision Jalur Conveyor Baru – Cargill CQN Serang
Nama Pekerjaan	Assessment Structure Existing, Engineering Design Structure and Supervision, Pangrango Project
Waktu Pelaksanaan	September 2024
Klien	PT Cargill Indonesia – CQN Serang
Lokasi	Kawasan Industri Modern Cikande, Serang, Banten
Tujuan Strategis	Mengintegrasikan sistem material handling baru (Conveyor & Bucket Elevator) ke dalam infrastruktur silo eksisting dengan presisi tinggi. Proyek ini bertujuan untuk memastikan efisiensi aliran produksi melalui desain struktur penumpu (Bridge) yang kokoh, aman terhadap beban dinamis, serta bebas dari interferensi (clash) dengan fasilitas eksisting.
Fase Output Pekerjaan	Fase Investigasi: Site Survey mendalam untuk akuisisi dimensi aktual dan koordinat peralatan eksisting. Fase 3D Modeling: Digital twin modeling untuk sistem Conveyor, Bucket Elevator, Chute, dan Bridge guna visualisasi integrasi sistem. Fase Detail Engineering Design (DED): Gambar kerja (GA), perhitungan struktur jembatan penumpu, dan spesifikasi material teknis. Fase Procurement Support: Penyusunan Material Take-Off (MTO) untuk akurasi pengadaan komponen struktur.
Catatan Engineering Hesa	Integrasi alat berat pada fasilitas industri aktif seperti Cargill CQN menuntut akurasi nol-toleransi terhadap interferensi fisik. Tantangan utama rekayasa pada proyek ini terletak pada perancangan Structural Bridge yang harus memikul beban dinamis dari moving conveyor sekaligus beban lingkungan tanpa membebani struktur silo eksisting melebihi kapasitas desainnya. HESA menerapkan pendekatan 3D General Assembly (GA) sebelum tahap DED untuk melakukan clash detection. Dengan memodelkan sistem Chute dan Bucket Elevator secara digital, kami memastikan bahwa setiap komponen fabrikasi dapat dipasang dengan metode bolt-on yang cepat, meminimalkan downtime operasional pabrik, dan menjamin distribusi beban statis serta dinamis tersalurkan dengan aman ke pondasi baru maupun titik tumpu yang diizinkan.

Optimasi Aliran Produksi: Rekayasa Jalur Conveyor & Bucket Elevator Cargill Serang

Pada September 2024, PT Hesa Laras Cemerlang berkolaborasi dengan PT Cargill Indonesia – CQN Serang dalam proyek strategis penambahan jalur distribusi material. Proyek ini merupakan bagian dari peningkatan kapasitas produksi yang melibatkan instalasi sistem mekanikal baru dari area silo menuju unit bucket elevator eksisting. Fokus utama HESA adalah menjembatani kebutuhan operasional mekanikal dengan solusi struktural yang aman, efisien, dan sustainable.

Kenapa Engineering Design & Modeling 3D Menjadi Krusial?

Dalam fasilitas industri modern, penambahan peralatan baru di area yang sudah padat infrastruktur (seperti antara Silo dan gedung produksi) sering kali menemui hambatan berupa keterbatasan ruang dan akses. HESA tidak langsung masuk ke tahap desain; kami memulai dengan Site Survey presisi untuk menangkap dimensi nyata di lapangan.

Tanpa survei aktual dan pemodelan 3D, risiko kesalahan fabrikasi atau clash antar komponen sangat tinggi, yang pada akhirnya dapat membengkakkan biaya akibat modifikasi di lapangan. Dengan output berupa model 3D dan DED yang detail, klien mendapatkan kepastian bahwa sistem Chute akan terhubung dengan sudut kemiringan yang tepat untuk aliran material yang lancar, serta jembatan penumpu (Bridge) memiliki kekakuan yang cukup untuk meredam getaran mesin.

Dokumentasi Teknis Lapangan & Survey Integrasi

Solusi Teknis & Nilai Tambah Bagi Klien

Melalui pengerjaan rekayasa yang terintegrasi, HESA memastikan klien mendapatkan manfaat maksimal dari setiap fase pekerjaan:

Akurasi Material (MTO): Perhitungan kebutuhan material (besi profil, plat, baut) dilakukan secara otomatis melalui model 3D, sehingga meminimalkan sisa material (waste) dan memastikan anggaran pengadaan tetap terkendali.
Keamanan Operasional: Analisis struktur jembatan penumpu mempertimbangkan beban angin dan beban gempa sesuai standar SNI terbaru, menjamin keamanan aset dalam jangka panjang.
Supervisi Berkala: Memberikan ketenangan bagi klien bahwa kontraktor pelaksana mengikuti setiap detail gambar rencana (DED) yang telah divalidasi oleh engineer ahli.

Mitra Rekayasa Struktur untuk Efisiensi Industri

PT Hesa Laras Cemerlang berkomitmen memberikan solusi audit, desain, dan supervisi yang mengutamakan keselamatan dan efisiensi operasional. Pengalaman kami di berbagai sektor industri, termasuk pengolahan pakan dan pangan seperti Cargill, menjadikan kami mitra yang andal dalam menghadapi kompleksitas rekayasa struktur.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Engineering Design & Supervisi

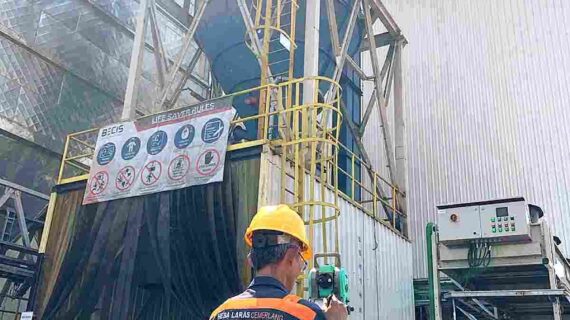

Survey Verticality Ash Silo & Bucket Elevator di Batang Industrial Park

Assessment, Hesa Projects·July 24, 2024February 25, 2026

	PT. HESA LARAS CEMERLANG Industrial Survey & Precision Measurement – 2024
	Survey Verticality: Ash Silo & Bucket Elevator – BIP Jawa Tengah
Nama Pekerjaan	Verticality Survey for Silo and BE Project Site Batang
Waktu Pelaksanaan	Juli 2024
Klien	PT Tasma Bioenergy Indonesia
Tujuan Pekerjaan	Melakukan pengukuran geometris presisi untuk mengidentifikasi tingkat ketegakan (verticality) dan mendeteksi adanya kemiringan (deflection) pada bangunan Ash Silo (±10m) dan Bucket Elevator (±20m). Data ini krusial untuk memastikan stabilitas struktur terhadap beban operasional dan faktor eksternal lainnya.
Ruang Lingkup Pekerjaan	Verticality Measurement: Pengukuran aktual defleksi pada struktur silo dan sistem elevator. Data Analysis: Komparasi hasil pengukuran lapangan dengan toleransi kemiringan izin. Technical Deliverables: Laporan hasil pengukuran, laporan akhir komprehensif, dan rekomendasi teknis.
Catatan Engineering Hesa	Pada struktur vertikal dengan ketinggian signifikan seperti Bucket Elevator (20m), penyimpangan ketegakan sekecil apapun dapat memicu distribusi beban yang tidak merata (eksentrisitas), yang berisiko pada kegagalan mekanis maupun struktural. Verticality Survey yang HESA lakukan di Batang Industrial Park bertujuan untuk memperoleh data penyimpangan aktual secara presisi. Hasil survey ini menjadi parameter utama dalam menentukan langkah preventif atau korektif guna menjamin kelangsungan operasional pabrik yang aman dan efisien.

Akurasi Geometris: Memastikan Integritas Struktur Vertikal Industri

Dalam lingkungan industri padat modal seperti di Batang Industrial Park (BIP), stabilitas infrastruktur penyimpan dan pengolah material adalah aspek fundamental. PT Tasma Bioenergy Indonesia mempercayakan kepada PT Hesa Laras Cemerlang untuk melakukan evaluasi geometris pada aset strategis mereka. Pengukuran ini difokuskan pada analisis ketegakan struktur guna memitigasi risiko defleksi yang dapat timbul akibat faktor penurunan tanah, getaran mesin, maupun beban material yang fluktuatif.

Diagnosa Penyimpangan Aktual Struktur

Survey verticality bukan sekadar pengukuran rutin, melainkan upaya audit geometris untuk memvalidasi kondisi eksisting terhadap desain rencana. HESA menggunakan instrumen pengukuran dengan tingkat akurasi tinggi untuk memetakan deviasi pada Ash Silo dan Bucket Elevator. Data yang dihasilkan memberikan transparansi penuh kepada pemilik aset mengenai kondisi struktural mereka, sehingga setiap potensi kemiringan dapat dideteksi dan dievaluasi dampaknya sebelum mencapai ambang batas kritis.

Fase Strategis & Fungsi Output Survey

Fase 1: Precision Vertical Measurement

Pengambilan data koordinat dan ketegakan secara vertikal pada beberapa sisi struktur elevator dan silo.

Fungsi Output: Identifikasi nilai defleksi aktual dalam satuan milimeter di setiap level ketinggian.

Fase 2: Technical Recommendation

Analisis deviasi terhadap standar toleransi industri dan penyusunan laporan rekomendasi perbaikan.

Fungsi Output: Memberikan panduan berbasis data untuk langkah maintenance atau perkuatan struktur jika ditemukan anomali.

Metodologi Pengukuran & Analisis Defleksi

Deflection Mapping: Memetakan arah dan besaran kemiringan struktur untuk mengetahui kecenderungan pergeseran pusat massa bangunan.
Vertical Integrity Check: Khusus pada Bucket Elevator setinggi 20m, survey difokuskan pada kelurusan jalur elevator guna mencegah kendala mekanis pada sistem distribusi material.
Data-Driven Maintenance: Hasil laporan pengukuran terintegrasi dengan rekomendasi teknis yang memungkinkan klien melakukan tindakan korektif yang efisien dan tepat sasaran.

Dokumentasi Lapangan: Survey Verticality BIP

Dokumentasi Survey Verticality Silo & Bucket Elevator

(Lokasi: Batang Industrial Park)

Pengecekan Kelurusan Silo

Monitoring Bucket Elevator

Detail Elevasi Struktur

Area Kerja Bucket Elevator

Pengukuran Jarak Horisontal

Ahli Survey & Monitoring Struktur Industri

PT Hesa Laras Cemerlang menyediakan jasa survey verticality dan monitoring deformasi struktur dengan dukungan peralatan teknologi terbaru. Kami berkomitmen menyajikan data yang akurat guna mendukung pengelolaan aset industri Anda secara aman, profesional, dan berkelanjutan.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

Audit Struktur Videotron Gedung DPRD Jakarta

Assessment, Hesa Projects·July 9, 2024February 25, 2026

	PT. HESA LARAS CEMERLANG Structural Health Assessment & Forensic Engineering – 2024
	“Comprehensive Structural Audit & Technical Reinforcement Design.”
Nama Pekerjaan	Pekerjaan Audit Struktur Videotron pada Swakelola Tipe II Pengkajian Teknis Gedung DPRD Provinsi DKI Jakarta
Waktu Pelaksanaan	Juli 2024 (Durasi: 7 Hari Kalender)
Klien / Pemberi Kerja	Lembaga Teknologi Fakultas Teknik Universitas Indonesia (LEMTEK UI)
Lokasi	Gedung DPRD Provinsi DKI Jakarta, Jakarta Pusat
Tujuan Pekerjaan	Mengevaluasi kelayakan struktural rangka videotron eksisting melalui inspeksi teknis mendalam dan simulasi pemodelan guna memberikan rekomendasi perkuatan (reinforcement) yang aman dan aplikatif.
Ruang Lingkup Pekerjaan	Penyelidikan Lapangan: Inspeksi visual, dimensi elemen, dan pengujian NDT pada struktur baja pendukung. Analisis & Pemodelan: Simulasi kekuatan struktur berdasarkan data aktual dan beban angin/statis. Product Deliverable: Laporan hasil uji, Dokumen DED Perkuatan, Rencana Anggaran Biaya (RAB), dan Rencana Kerja & Syarat (RKS).
Catatan Pengalaman HESA	Dalam kolaborasi strategis dengan LEMTEK UI, HESA berperan dalam memberikan justifikasi teknis terhadap struktur videotron di area publik vital Gedung DPRD DKI Jakarta. Fokus utama audit ini adalah memastikan stabilitas rangka terhadap beban lingkungan dan memberikan solusi perkuatan desain (DED) yang efisien, menjamin keselamatan publik serta durabilitas aset jangka panjang.

Pekerjaan Audit Struktur Videotron pada Gedung DPRD Provinsi DKI Jakarta merupakan bagian dari pengkajian teknis menyeluruh yang dilakukan oleh tim ahli PT Hesa Laras Cemerlang bekerja sama dengan LEMTEK UI. Mengingat beban angin dan dinamika struktur baja pada ketinggian tertentu, evaluasi dilakukan mulai dari pemeriksaan profil material hingga simulasi pemodelan komputer untuk menentukan kapasitas sisa struktur dan kebutuhan perkuatan yang diperlukan.

Metodologi Audit Struktur Baja

Audit dilakukan secara komprehensif menggunakan metode Non-Destructive guna mempertahankan integritas struktur eksisting:

Structural Mapping & Visual Inspection: Verifikasi dimensi profil baja, kondisi sambungan las, dan pengecekan tingkat korosi permukaan.
Deflection Analysis: Pengamatan kelurusan rangka untuk mendeteksi adanya deformasi permanen pada struktur pendukung videotron.
Reinforcement Simulation: Pembuatan Detail Engineering Design (DED) perkuatan yang disesuaikan dengan standar peraturan bangunan gedung terbaru di DKI Jakarta.

Dokumentasi Teknis Investigasi Lapangan

(Pengujian & Pengamatan Struktur Videotron DPRD DKI Jakarta)

Inspeksi Visual Rangka

Pemeriksaan Vertikalitas

Mapping Dimensi Baja

Analisis Sambungan Gording

Inspeksi Karat Elemen

Pengamatan Pilar Utama

Detail Baut Struktur

Identifikasi Profil Penampang

Kondisi Las-Lasan Baja

Tampak Luar Videotron

Area Kerja Audit Struktur

Setting Alat Inspeksi

Overview Layout Lokasi

Analisis Lingkungan Sekitar

Kondisi Visual Eksisting

Final Check Area

Inspeksi Komponen Vertikal

Pengamatan Defleksi Baja

Layanan Audit Struktur & Desain Perkuatan (DED)

Audit struktur pada konstruksi khusus seperti videotron memerlukan ketelitian dalam analisis beban dinamis dan kondisi material. HESA berkomitmen memberikan hasil kajian teknis yang objektif, didukung oleh pemodelan struktur yang akurat untuk menjamin kelaikan fungsi serta keamanan operasional bangunan publik.

Kami melayani berbagai kebutuhan pemeriksaan teknis gedung, mulai dari evaluasi kelaikan fungsi (SLF) hingga perancangan desain perkuatan struktural untuk industri dan pemerintah.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Layanan Audit Struktur

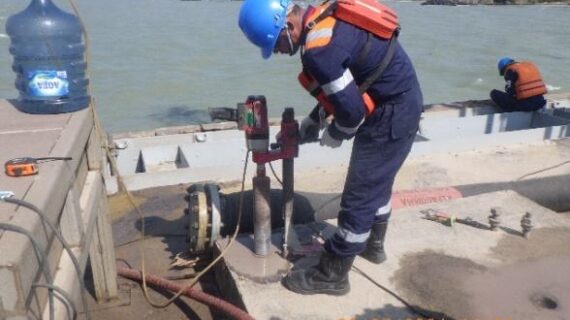

Pedestal Assessment Due to Crane Upgrading Pertamina Balongan

Assessment, Hesa Projects·July 8, 2024February 25, 2026

	PT. HESA LARAS CEMERLANG Oil & Gas Critical Infrastructure Assessment – 2024
	Pedestal Assessment Due To Crane Upgrading EPC MLA Balongan
Nama Pekerjaan	Pedestal Assessment Due To Crane Upgrading EPC MLA (Marine Loading Arm) – PT. Kilang Pertamina Internasional RU VI Balongan
Waktu Pelaksanaan	Juli 2024
Klien	PT Yuan Sejati
Lokasi	Pertamina Balongan, Kabupaten Indramayu, Jawa Barat
Tujuan Pekerjaan	Melakukan asesmen terhadap integritas struktur pedestal beton eksisting guna memvalidasi kelayakan kapasitas dukung dalam memikul beban tambahan akibat peningkatan kapasitas (upgrading) crane pada sistem Marine Loading Arm (MLA). Pekerjaan ini merupakan bagian krusial dari pemastian faktor keamanan (safety factor) infrastruktur di area high-risk kilang minyak.
Ruang Lingkup Pekerjaan	Investigasi Lapangan: Hammer Test (NDT) untuk pemetaan homogenitas material dan Core Drill (SDT) untuk ekstraksi sampel beton. Uji Laboratorium: Uji Kuat Tekan (Compression Test) untuk menentukan mutu beton aktual di area pedestal. Analisis Rekayasa Struktur: Pemodelan dan perhitungan kapasitas aktual pedestal menggunakan data material aktual guna mensimulasikan beban dinamis crane baru. Technical Deliverable: Laporan komprehensif berisi parameter kekuatan material dan rekomendasi teknis kelayakan struktur.
Catatan Engineering Hesa	Dalam lingkungan kilang minyak, struktur pedestal MLA memikul beban kritis yang tidak hanya bersifat statis, tetapi juga dinamis dari operasional transfer fluida dan pergerakan crane. HESA menerapkan protokol asesmen forensik beton yang sangat hati-hati untuk memastikan data kekuatan aktual yang didapat benar-benar representatif. Hasil asesmen ini memberikan dasar bagi PT Kilang Pertamina Internasional untuk melakukan mitigasi risiko struktural sebelum implementasi upgrading alat berat dilakukan.

Integrasi Keamanan Struktur pada Fasilitas Strategis Kilang Pertamina Balongan

Industri Oil & Gas menuntut standar presisi yang jauh melampaui standar bangunan gedung biasa. Pada Juli 2024, PT Hesa Laras Cemerlang ditunjuk untuk melakukan asesmen vital pada struktur pedestal di area Marine Loading Arm (MLA) Kilang Pertamina Internasional RU VI Balongan. Proyek ini dilatarbelakangi oleh rencana crane upgrading, sebuah langkah optimasi operasional yang secara otomatis akan memberikan beban tambahan yang signifikan pada struktur penumpunya.

Kegagalan struktural sekecil apa pun pada area dermaga kilang dapat berdampak katastrofik bagi kelangsungan distribusi energi nasional. Oleh karena itu, asesmen ini menjadi benteng pertahanan teknis pertama untuk menjamin bahwa infrastruktur beton eksisting masih memiliki margin keamanan yang memadai sesuai dengan regulasi keselamatan kerja di Pertamina.

Forensik Material Beton di Lingkungan Korosif

Area MLA yang berada di pinggir laut terpapar secara konstan pada lingkungan klorida tinggi yang sangat korosif bagi beton bertulang. Tim HESA melakukan investigasi komprehensif menggunakan kombinasi Hammer Test dan Core Drill. Fokus utama kami bukan hanya sekadar mengetahui nilai kuat tekan beton, tetapi juga mengidentifikasi apakah terdapat degradasi material yang tersembunyi. Pengambilan sampel melalui Core Drill dilakukan secara strategis pada titik-titik kritis pedestal tanpa mengurangi integritas struktur utama gedung penunjang.

Dokumentasi Teknis Investigasi Pedestal

Hammer Test: Pemetaan Kekerasan Permukaan Beton Pedestal	Core Drill: Pengambilan Sampel Inti Beton untuk Uji Laboratorium
Lokasi Pengambilan Sampel di Area Kritis Pedestal	Sampel Inti Beton yang Berhasil Diekstraksi
Proses Rekondisi Beton Menggunakan Material Grouting Khusus	Hasil Akhir Perbaikan Titik Uji (Patching) Sesuai Standar Kilang

Metodologi Analisis Kapasitas Aktual

Data hasil uji lapangan kemudian dibawa ke tahap analisis rekayasa untuk menyimulasikan skenario pembebanan terburuk (worst-case scenario). Metodologi yang diterapkan meliputi:

Kalibrasi Model Struktur: Menggunakan nilai kuat tekan beton aktual dari hasil uji laboratorium, bukan hanya mengacu pada asumsi desain awal (1980-an/90-an).
Simulasi Beban Dinamis: Menghitung efek dari pergerakan lengan MLA dan operasional crane baru terhadap stabilitas pedestal beton.
Rekomendasi Retrofitting: Jika kapasitas aktual ditemukan mendekati batas aman, HESA merumuskan strategi perkuatan yang minim gangguan terhadap operasional harian kilang.

Spesialis Audit Struktur untuk Industri Migas & Kilang

PT Hesa Laras Cemerlang menyediakan kepastian teknis bagi perusahaan energi nasional dan multinasional melalui audit struktur forensik yang akurat. Kami memastikan infrastruktur vital Anda siap mendukung target produksi tanpa mengabaikan aspek keselamatan gedung dan fasilitas.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Struktur Industri

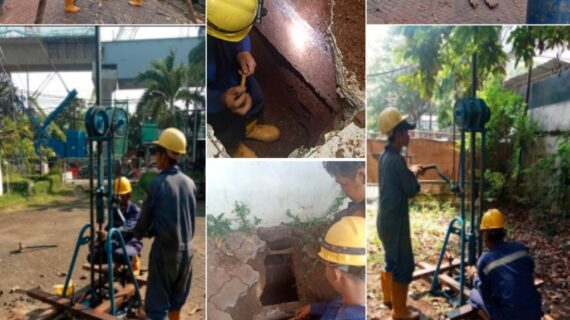

Investigasi & Perencanaan Struktur Gedung KCP Pemuda Jakarta

Assessment, Design, Hesa Projects·July 5, 2024February 25, 2026

	PT. HESA LARAS CEMERLANG Foundation Forensic & Structural Design – 2024
	Investigasi & Perencanaan Struktur Gedung Maybank KCP Pemuda Jakarta
Nama Pekerjaan	Pekerjaan Penyelidikan, Perencanaan, dan Pengawasan Berkala Struktur Gedung Maybank KCP Pemuda Jakarta
Waktu Pelaksanaan	Juli 2024
Klien	PT Bank Maybank Indonesia, Tbk
Lokasi	Rawamangun, Jakarta Timur
Tujuan Pekerjaan	Melakukan evaluasi menyeluruh terhadap integritas pondasi dan struktur eksisting untuk mendukung rencana penambahan beban panel surya (solar panel). Proyek ini bertujuan untuk menyusun rekomendasi perbaikan (retrofitting), desain teknis (DED), serta memastikan kualitas eksekusi melalui pengawasan berkala.
Ruang Lingkup Pekerjaan	Investigasi Pondasi & Geoteknik: Seismic Shock Test (SST), Deep Boring (30m), Sondir 2.5 Ton, dan penggalian inspeksi pondasi (Pit Test). Uji Laboratorium Tanah: Analisis Index Properties dan Engineering Properties (Triaxial UU, Konsolidasi, Direct Shear). Engineering Design: Penyusunan laporan asesmen, review perhitungan struktur atap solar panel, pembuatan Gambar Kerja (DED), BQ, dan RAB. Supervisi: Pengawasan berkala selama masa konstruksi fisik untuk memastikan kepatuhan terhadap standar teknis.
Catatan Engineering Hesa	Adaptasi gedung eksisting terhadap teknologi energi terbarukan menuntut validitas data pada level pondasi. HESA menerapkan protokol foundation forensic yang ketat, mengombinasikan data Seismic Shock Test dengan pengujian laboratorium tanah yang komprehensif. Pendekatan “Foundation-to-Roof” ini memberikan jaminan bahwa struktur gedung tidak hanya mampu memikul beban tambahan panel surya, tetapi juga memiliki masa layan (service life) yang optimal dengan efisiensi biaya renovasi yang terukur.

Forensik Pondasi & Perencanaan Struktur: Kesiapan Gedung Maybank Menuju Energi Hijau

Pada Juli 2024, PT Hesa Laras Cemerlang ditunjuk oleh PT Bank Maybank Indonesia, Tbk untuk melaksanakan serangkaian investigasi teknis pada kantor KCP Pemuda, Jakarta. Mengingat gedung berlantai dua ini direncanakan untuk mengadopsi sistem panel surya pada atapnya, validasi kekuatan pondasi menjadi aspek krusial yang tidak dapat diabaikan. Audit ini bukan sekadar pemeriksaan rutin, melainkan upaya mitigasi risiko struktural jangka panjang.

Integrasi Geoteknik & Desain Rekayasa

Tim HESA melaksanakan pengujian tanah mendalam melalui Deep Boring hingga kedalaman 30 meter dan Sondir untuk memetakan stratigrafi tanah secara akurat. Data lapangan ini kemudian disinkronkan dengan hasil pengujian laboratorium (Triaxial & Konsolidasi) guna mendapatkan parameter desain yang presisi. Hasilnya menjadi dasar bagi tim Engineering Hesa dalam menyusun perencanaan perbaikan struktur dan detail teknis pemasangan sistem panel surya yang aman dan sesuai regulasi.

Dokumentasi Investigasi Lapangan

Pekerjaan Deep Boring (30m): Pengambilan Sampel Tanah Disturbed & Undisturbed	Investigasi Gali Pondasi (Pit Test): Verifikasi Geometri & Kondisi Pondasi Eksisting
Pengujian Sondir (2.5 Ton): Penentuan Kapasitas Daya Dukung Tanah	Visual Check & Mapping Kondisi Pondasi Terbuka
Eksekusi Drilling & SPT Tiap Interval 2 Meter	Pemetaan Perlawanan Penetrasi Konus (qc) pada Area Site

Metodologi & Solusi Terintegrasi

HESA memastikan setiap tahapan pekerjaan dilakukan dengan standar ketelitian tinggi untuk menghasilkan output yang akuntabel bagi pihak Maybank Indonesia:

Asesmen Pondasi Mendalam: Melalui Seismic Shock Test dan inspeksi visual langsung, kami memvalidasi apakah sistem pondasi gedung lantai 2 ini masih memiliki cadangan kapasitas (spare capacity) yang cukup.
Perencanaan Teknis (DED): Menghasilkan draf perencanaan yang mengoptimalkan mutu material dengan biaya investasi perbaikan yang efisien.
Supervisi Berkala: Memberikan pendampingan teknis selama proses konstruksi fisik untuk menjamin bahwa hasil perencanaan diimplementasikan secara akurat di lapangan.

Konsultan Spesialis Audit & Perencanaan Struktur Gedung Perbankan

PT Hesa Laras Cemerlang memberikan kepastian teknis bagi sektor perbankan dan komersial dalam memelihara serta mengembangkan aset properti mereka. Kami hadir untuk memastikan transisi menuju infrastruktur yang lebih modern dan berkelanjutan dilakukan dengan standar keamanan tertinggi.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Audit Struktur & Perencanaan

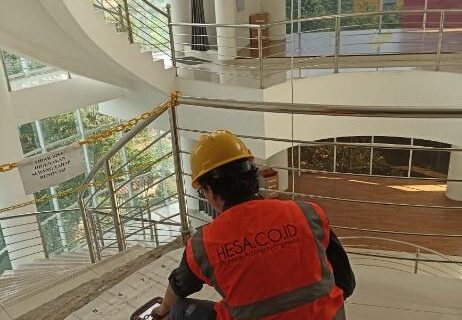

Audit Struktur Tangga Gedung Syafri Guricci UMJ Jakarta

Assessment, Hesa Projects·June 19, 2024February 24, 2026

	PT. HESA LARAS CEMERLANG Structural Health Monitoring & Safety Audit – 2024
	“Validating Vertical Integrity: Safeguarding Academic Paths through Integrated Forensic Audit.”
Nama Pekerjaan	Audit Struktur Tangga di Gedung Syafri Guricci Fakultas Kedokteran dan Kesehatan UMJ Jakarta
Waktu	Juni 2024
Klien	Universitas Muhammadiyah Jakarta (UMJ)
Lokasi	Cempaka Putih, Jakarta Pusat
Tujuan Pekerjaan	Melakukan deteksi dini terhadap potensi kelelahan material pada jalur vertikal (tangga) guna menjamin keselamatan civitas akademika. Pekerjaan ini mengintegrasikan parameter fisik (NDT) dan kimia (karbonasi) ke dalam analisis struktur untuk menentukan kelaikan tangga serta memberikan rekomendasi teknis berupa perbaikan, pembongkaran, atau skenario perkuatan.
Ruang Lingkup Pekerjaan	Investigasi Visual: Visual Mapping untuk identifikasi retak, korosi, dan cacat permukaan. Integritas Material: Pengujian UPVT & Hammer Test untuk validasi homogenitas beton. Verifikasi Geometri: RebarScan untuk pemetaan posisi dan kedalaman tulangan eksisting. Uji Mekanis & Kimia: Core Drill Test (kuat tekan) dan Carbonation Test (analisis durabilitas). Output: Laporan Evaluasi Kelaikan Struktur dan Rekomendasi Teknis.
Catatan Engineering HESA	Tangga pada fasilitas pendidikan bukan sekadar jalur sirkulasi, melainkan rute evakuasi vital yang memikul beban dinamis tinggi secara rutin. Audit pada Gedung Syafri Guricci FKK UMJ ini difokuskan pada identifikasi material fatigue yang sering tidak terlihat secara kasat mata. Dengan menggabungkan data durabilitas (karbonasi) dan kapasitas mekanis aktual, HESA memberikan justifikasi ilmiah bagi pihak Universitas untuk mengambil keputusan renovasi yang tepat sasaran demi menjaga standar building safety.

Metodologi & Project Plan

Audit kelaikan struktur tangga ini dilaksanakan melalui tiga tahapan investigasi terukur:

Tahap Diagnosa Lapangan (Visual & NDT):
Pemetaan retak dan pengujian non-destruktif (UPVT, Hammer, RebarScan) untuk mendapatkan profil awal integritas beton tanpa merusak elemen tangga.

Fungsi Output: Memberikan indikasi area yang mengalami degradasi kepadatan atau korosi tulangan internal.
Tahap Validasi Laboratorium (Mekanis & Kimia):
Pengambilan sampel beton (Core Drill) untuk uji tekan dan uji karbonasi guna memprediksi sisa umur layan struktur terhadap pengaruh lingkungan.

Fungsi Output: Menyediakan data angka pasti mengenai kekuatan material aktual sebagai input analisis permodelan struktur.
Tahap Analisis Kelaikan & Rekomendasi:
Simulasi pembebanan struktur berdasarkan data aktual untuk menentukan status keamanan (Aman, Perlu Perbaikan, atau Bongkar).

Fungsi Output: Menghasilkan dokumen justifikasi teknis dan skenario metode kerja (misal: metode pembongkaran aman) bagi pengelola gedung.

Dokumentasi Audit Struktur Tangga FKK UMJ

Tinjauan Visual Struktur Tangga

Pemetaan Retak (Visual Mapping)

Pemindaian Tulangan (RebarScan)

Uji Kecepatan Gelombang (UPVT)

Uji Kekerasan Permukaan Beton

Pengambilan Sampel Core Drill

Analisis Uji Karbonasi

Investigasi Detil Plat Tangga

Dokumentasi Data Teknis

Layanan Audit Struktur & Konsultasi Keselamatan Bangunan

Keselamatan penghuni gedung adalah prioritas mutlak, terutama pada fasilitas pendidikan dengan densitas tinggi. HESA menyediakan layanan Structural Audit yang komprehensif untuk mendeteksi degradasi struktur sebelum berakibat fatal.

Dengan dukungan tim ahli dan peralatan mutakhir, kami membantu pengelola gedung pemerintah, universitas, maupun swasta untuk memvalidasi kelaikan bangunan mereka secara objektif dan akurat.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Hotline: 081291442210 / 08118889409

📱 Konsultasi Audit Struktur & Kelaikan Gedung
