Assessment Perbaikan Struktur Jalan Lingkar RSCM

Assessment, Design, Hesa Projects·September 25, 2024February 28, 2026

	PT. HESA LARAS CEMERLANG Geotechnical, NDT & Structural Engineering – 2026
	“Strategic Road Infrastructure Assessment & Design Optimization”
Nama Pekerjaan	Jasa Konsultan Assessment Perbaikan Struktur Jalan Lingkar di RSCM
Waktu Pelaksanaan	September 2024
Klien / Lokasi	Rumah Sakit Cipto Mangunkusumo (RSCM), Jakarta Pusat
Tujuan Pekerjaan	Melakukan investigasi teknis menyeluruh terhadap daya dukung tanah dan kondisi perkerasan jalan eksisting guna menyusun desain perbaikan jalur transportasi utama di area rumah sakit.
Ruang Lingkup Pekerjaan	Observasi & Geometrik: Survey visual dan pengukuran dimensi geometrik jalan secara akurat. Penyelidikan Tanah: Deep Boring (30m), SPT Interval 2m, Sondir 2 titik, dan Uji Laboratorium (Index & Engineering Properties). NDT & SDT: Coredrill beton, pengujian kuat tekan (Compression Test), dan Rebar Scan 2D untuk identifikasi penulangan. Engineering Output: Penyusunan Gambar Desain Perkuatan, Spesifikasi Teknis, serta Rencana Anggaran Biaya (RAB).
Catatan Engineering HESA	Fase Strategis: Mengatasi kompleksitas differential settlement pada area padat operasional. Fungsi Output: Menghasilkan desain perkerasan (rigid/flexible) yang dikalibrasi dengan nilai N-SPT aktual dan daya dukung tanah dasar (subgrade) untuk menjamin zero-interruption pada jalur logistik medis dan ambulans.

Analisis Teknis & Rekayasa Perbaikan Jalan Lingkar RSCM

1. Critical Problem Statement

Jalan lingkar di lingkungan RSUP Nasional Dr. Cipto Mangunkusumo (RSCM) merupakan urat nadi transportasi medis yang memikul beban repetitif dari kendaraan logistik berat dan ambulans secara kontinu. Kondisi tanah di wilayah Jakarta Pusat yang cenderung memiliki lapisan kompresibel tinggi memicu risiko terjadinya penurunan lokal (settlement) dan retak struktural pada perkerasan jalan. Ketidakpastian kapasitas sisa penulangan pada perkerasan eksisting serta fluktuasi daya dukung tanah dasar menjadi ancaman serius bagi durabilitas jalur akses darurat rumah sakit. Tanpa assessment mendalam, perbaikan jalan hanya akan menjadi solusi kosmetik yang bersifat repetitif dan mahal.

2. Technical Methodology & Instrumentation

HESA menerapkan pendekatan integratif antara Geotechnical Exploration dan Structural NDT (Non-Destructive Test) untuk mendapatkan parameter desain yang akurat:

Geoteknik: Melaksanakan Deep Boring hingga kedalaman 30 meter dikombinasikan dengan uji SPT setiap interval 2 meter untuk memetakan profil tanah keras. Uji Sondir dilakukan untuk verifikasi perlawanan penetrasi konus (qc) pada lapisan dangkal.
NDT & SDT: Penggunaan Concrete Core Drill untuk validasi kuat tekan beton (f’c) aktual di laboratorium. Pendeteksian konfigurasi tulangan dilakukan melalui Rebar Scanning (Ground Penetrating Radar) guna mengevaluasi integritas struktural perkerasan eksisting terhadap beban dinamis.
Laboratory Testing: Analisis indeks dan sifat engineering tanah (Atterberg limit, Triaxial, dan Konsolidasi) untuk mensimulasikan perilaku penurunan jangka panjang.

3. Technical Deliverables

Output yang diserahkan kepada klien merupakan dokumen teknis siap pakai (Ready-to-Construct) yang meliputi:

Full Geotechnical Report: Data stratigrafi tanah lengkap dengan rekomendasi perbaikan tanah dasar (soil improvement) jika ditemukan lapisan lunak.
DED (Detailed Engineering Design): Gambar teknis detail rencana perbaikan struktur jalan, mencakup detail sambungan (joint), ketebalan pelat, dan spesifikasi penulangan.
RAB & Spesifikasi Teknis: Rencana Anggaran Biaya yang presisi serta dokumen spesifikasi material untuk mempermudah fase tender dan pelaksanaan konstruksi.

4. Strategic Purpose

Tujuan akhir dari assessment ini adalah transformasi infrastruktur jalan lingkar RSCM menjadi jalur yang memiliki reliabilitas tinggi dan biaya pemeliharaan rendah (low maintenance). Dengan desain yang berbasis data aktual, RSCM mendapatkan kepastian investasi infrastruktur yang mampu mendukung standar pelayanan medis internasional, menjamin kelancaran evakuasi pasien, dan mengeliminasi risiko hambatan operasional akibat kerusakan jalan mendadak.

Dokumentasi Investigasi Lapangan RSCM

(Aktivitas Survey Geometrik, Geoteknik, dan Pengujian Struktur)

Tinjauan Visual & Identifikasi Kerusakan Permukaan Jalan Jalur Utama RSCM

Persiapan Titik Coring

Pengambilan Sampel Coredrill

Survey Geometrik Jalan

Penyelidikan Geoteknik Lapangan

Uji Rebar Scanning Perkerasan

Konsultan Spesialis Audit & Perencanaan Infrastruktur Jalan

PT Hesa Laras Cemerlang memberikan solusi rekayasa berbasis data (data-driven engineering) untuk memastikan setiap proyek infrastruktur memiliki durabilitas maksimal dan efisiensi biaya yang terukur. Kami siap mendukung kebutuhan audit struktur, penyelidikan geoteknik, hingga desain perbaikan jalan untuk sektor medis, industri, dan publik.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Hotline: 08118889409 / 081291442210

📱 Konsultasi Layanan Engineering

Ultrasonic Pulse Velocity Test Jembatan Kaligawe

Hesa Projects, Testing·July 10, 2024February 25, 2026

	PT. HESA LARAS CEMERLANG Infrastructural Assessment & NDT Specialist – 2024
	“High-Precision Non-Destructive Testing for Strategic Bridge Infrastructure.”
Nama Pekerjaan	Pekerjaan Ultrasonic Pulse Velocity (UPV) Test Jembatan Kaligawe
Waktu	Juli 2024
Klien	PT Hutama Karya (Persero)
Lokasi	Semarang, Jawa Tengah
Tujuan Pekerjaan	Memverifikasi kepadatan, homogenitas, dan integritas massa beton pada struktur Jembatan Kaligawe guna memastikan kelaikan teknis jembatan sebagai penghubung krusial antara akses tol dan jalur Pantura.
Ruang Lingkup Pekerjaan	Ultrasonic Pulse Velocity (UPV) Test: Evaluasi kecepatan rambat gelombang untuk mendeteksi integritas beton. Data Parameter Material: Penyediaan input teknis aktual untuk keperluan validasi kapasitas layan struktur.
Catatan Pengalaman HESA	Jembatan Kaligawe merupakan aset vital dalam proyek strategis nasional Jalan Tol Semarang-Demak. Mengingat beban lalu lintas logistik yang berat di jalur Pantura, akurasi parameter material beton menjadi harga mati. HESA hadir sebagai spesialis pengujian struktur untuk memberikan data empiris kepada PT Hutama Karya (Persero). Tanpa data UPV yang valid, simulasi beban dan analisis kelaikan struktur tidak akan memiliki dasar properti material yang akurat. Investigasi NDT kami memastikan setiap elemen beton memiliki kepadatan yang memenuhi standar teknis jembatan nasional.

Pekerjaan infrastruktur pada Jembatan Kaligawe menuntut standar kendali mutu yang sangat ketat karena perannya sebagai urat nadi logistik di Semarang. Sebagai bagian dari lingkup proyek Jalan Tol Semarang–Demak Seksi 1A, kelaikan struktural jembatan ini harus didasarkan pada data faktual lapangan. Pada Juli 2024, PT Hesa Laras Cemerlang ditugaskan untuk melaksanakan investigasi material melalui metode ultrasonik guna memvalidasi kesehatan internal struktur beton eksisting.

Metodologi Pengujian Ultrasonik (UPV)

Pengujian dilakukan secara non-destruktif untuk mendapatkan profil densitas beton secara volumetrik:

Pulse Velocity Measurement: Mengukur kecepatan transmisi gelombang ultrasonik untuk mengklasifikasikan kualitas beton (Excellent, Good, Poor) berdasarkan standar ASTM C597.
Internal Void Detection: Mengidentifikasi adanya indikasi keropos atau rongga di dalam beton yang tidak terdeteksi oleh inspeksi visual.
Homogenitas Material: Memastikan keseragaman mutu beton pada elemen-elemen struktur utama jembatan seperti pier head dan gelagar.

Dokumentasi Kegiatan Pengujian (UPV Test)

(Rangkaian investigasi Ultrasonic Pulse Velocity pada Jembatan Kaligawe – Juli 2024)

Layanan Pengujian Struktur Jembatan & NDT

Pengujian material beton eksisting melalui metode NDT merupakan langkah fundamental dalam memastikan keamanan infrastruktur publik. Data parameter material yang akurat dari lapangan adalah input utama bagi para engineer untuk melakukan analisis kapasitas struktur yang presisi, menjamin umur layan jembatan sesuai rencana teknis.

HESA menyediakan solusi diagnostik struktur yang komprehensif bagi para pemilik aset dan kontraktor. Laporan fakta lapangan kami berfungsi sebagai dokumen teknis yang valid untuk justifikasi kelaikan fungsi dan pemeliharaan infrastruktur strategis nasional.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Pengujian Struktur Jembatan

Static Load : Uji Daya Dukung Hauling Road Adaro

Assessment, Hesa Projects·June 19, 2024February 24, 2026

	PT. HESA LARAS CEMERLANG Pavement Engineering & Geotechnical Specialist – 2024	PT Adaro Indonesia
	Jasa Pengujian Static Load pada Subgrade Hauling Road – Adaro	PT Adaro Indonesia
Nama Pekerjaan	Jasa Pengujian Static Load pada Subgrade di Hauling Road PT Adaro Indonesia
Pemberi Kerja	PT Adaro Indonesia
Lokasi / Periode	High Wall Hauling Road, Kalimantan Tengah / Juni 2024
Tujuan Pekerjaan	Melakukan evaluasi daya dukung tanah dasar (subgrade) menggunakan metode Plate Load Test. Tujuan utamanya adalah memperoleh nilai Modulus Reaksi Tanah Dasar ($k$) untuk menentukan Modulus Resilient ($M_r$) dan Modulus Elastisitas ($E_s$). Data ini menjadi parameter kritis dalam memvalidasi kekuatan perkerasan jalan tambang terhadap beban berat operasional hauler.
Ruang Lingkup	Persiapan Lapangan: Perataan titik uji pada badan jalan yang telah dipadatkan. Static Plate Load Test: Pengujian dengan sistem counterweight minimal 25 ton mengacu pada ASTM D-1195 dan AASHTO T-222. Monitoring Presisi: Penggunaan 3 unit LVDT dengan akurasi 0.001 inch untuk merekam defleksi vertikal. Analisis Rekayasa: Verifikasi pencapaian target modulus top surface > 230 MPa.
Catatan Engineering Hesa	Dalam perkerasan kaku (rigid pavement) untuk jalan tambang, nilai $k$ (Modulus Reaksi Subgrade) adalah variabel yang tidak bisa diabaikan. HESA menerapkan pendekatan secant modulus pada kurva beban-penurunan untuk mendapatkan nilai $k$ yang paling representatif. Penggunaan susunan pelat baja konsentris (diameter 30, 24, dan 18 inci) sangat krusial guna menjamin kekakuan pelat uji, sehingga distribusi tegangan ke tanah bersifat seragam (uniform) dan tidak terdistorsi oleh lenturan pelat itu sendiri. Hasil akhir memastikan perkerasan mampu mendistribusikan beban roda tanpa risiko kegagalan struktur dini.

Akurasi Daya Dukung Hauling Road: Pengujian Static Load PT Adaro Indonesia

Pada Juni 2024, PT Hesa Laras Cemerlang sukses menyelesaikan agenda pengujian teknis di area KM75+600 High Wall Hauling Road, milik PT Adaro Indonesia. Jalur hauling tambang merupakan infrastruktur kritis yang terpapar beban repetitif ekstrim setiap harinya. Oleh karena itu, verifikasi terhadap kualitas pemadatan dan daya dukung tanah dasar (subgrade) melalui Static Plate Load Test menjadi langkah preventif yang mutlak diperlukan untuk menjamin stabilitas jalur distribusi batubara.

Fase Strategis & Fungsi Output

Kami mengintegrasikan standar ASTM D-1195 ke dalam alur kerja sistematis untuk menghasilkan data yang valid dan akuntabel:

Fase 1: Setup Counterweight & Reaction

Penyediaan beban lawan (counterweight) menggunakan unit alat berat minimal 25 ton untuk menahan reaksi dongkrak hidrolik selama pembebanan.

Fungsi Output: Menjamin sistem pembebanan tetap stabil dan tegangan vertikal tersalurkan secara murni ke titik uji tanpa pergeseran posisi alat.

Fase 2: Incremental Loading & Monitoring

Pemberian beban bertahap dengan interval tekanan 50 KPa dan monitoring penurunan melalui LVDT yang dipasang simetris 120 derajat.

Fungsi Output: Menghasilkan kurva karakteristik beban-defleksi untuk mengidentifikasi perilaku elastisitas dan deformasi residual tanah dasar.

Fase 3: Engineering Parameter Calculation

Pengolahan data lapangan untuk menghitung nilai $k$, Modulus Resilient ($M_r$), dan Modulus Elastisitas ($E_s$) lapisan di bawah perkerasan.

Fungsi Output: Memberikan justifikasi teknis apakah kepadatan subgrade telah memenuhi target modulus > 230 MPa untuk beban rencana.

Dokumentasi Teknis Pengujian Adaro Kalimantan Tengah

Detail Vertikal Pengujian

Setup Dial Gauge & LVDT

Metodologi Rekayasa: Menjamin Akurasi Pavement Evaluation

HESA memastikan setiap parameter teknis yang dihasilkan memiliki integritas tinggi melalui kontrol kualitas yang ketat:

Validasi Modulus Reaksi ($k$): Menggunakan rumus dasar $k = p/\delta$, di mana $p$ adalah tekanan pelat dan $\delta$ adalah defleksi. Nilai ini menjadi fondasi dalam menentukan ketebalan lapisan perkerasan agar mampu memikul beban gandar kendaraan tambang tanpa deformasi plastis.
Analisis Defleksi Pantulan (Rebound): Selain defleksi saat dibebani, HESA juga memantau defleksi pantulan saat beban dilepas. Ini penting untuk mengevaluasi sifat elastisitas material subgrade di KM75+600 Adaro.
Korelasi Empiris: Data hasil Plate Load Test dikorelasikan dengan parameter pendukung lainnya guna memberikan rekomendasi perbaikan atau penguatan lapisan pondasi jika ditemukan area yang tidak memenuhi standar modulus target.

Solusi Terpercaya untuk Pengujian Jalan Tambang

Infrastruktur jalan yang kokoh bermula dari pengujian tanah yang akurat. PT Hesa Laras Cemerlang menyediakan jasa pengujian Static Load, audit perkerasan, dan evaluasi geoteknik komprehensif untuk mendukung operasional industri pertambangan Anda.

PT Hesa Laras Cemerlang — Keahlian Teknik untuk Infrastruktur yang Aman dan Berkelanjutan.

PT Hesa Laras Cemerlang

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 08118889409 / 081291442210

📱 Konsultasi Plate Load Test Sekarang

Ultrasonic Pulse Velocity Test (UPVT) Tiang Pancang Junction Palembang

Hesa Projects, Testing, UPVTest·February 23, 2024February 20, 2026

	PT. HESA LARAS CEMERLANG Structural Forensic & Non-Destructive Testing Specialist – 2024
	“Ultrasonic Pulse Velocity Test (UPVT) Tiang Pancang Junction Palembang “
Nama Pekerjaan	Ultrasonic Pulse Velocity Test (UPVT) Pada Proyek Pembangunan Junction Palembang
Waktu Pelaksanaan	Februari 2024
Klien	PT Hutama Karya Infrastruktur (HKI)
Lokasi Proyek	Junction Palembang (Integrasi Tol Palindra & Tol Kayu Agung-Betung), Sumatera Selatan
Tujuan Pekerjaan	Melakukan validasi homogenitas dan kepadatan material beton tiang pancang (PCB 600) guna mendeteksi anomali internal seperti rongga (void) atau retakan pasca-pemancangan, memastikan kapasitas dukung pondasi memenuhi standar keamanan struktur jembatan bentang panjang.
Ruang Lingkup Pekerjaan	Pengujian Ultrasonic Pulse Velocity Test (UPVT) pada sampel tiang pancang di Area 3 dan Area 4. Pengukuran kecepatan rambat gelombang ultrasonik melintasi penampang beton. Analisis integritas dan keseragaman beton (Concrete Integrity Analysis). Penyusunan laporan teknis sebagai dokumen audit mutu infrastruktur jalan tol.
Catatan Pengalaman HESA	Simpang Susun (Junction) Palembang adalah infrastruktur vital yang menghubungkan ruas tol strategis di Sumatera dengan beban layan kendaraan yang sangat tinggi. Dalam konteks ini, kualitas pondasi dalam (deep foundation) tidak boleh memiliki margin kesalahan sedikitpun. HESA menyediakan data diagnostik transparan bagi PT Hutama Karya Infrastruktur untuk memitigasi risiko cacat tersembunyi pada tiang pancang. Pengujian UPVT kami memastikan bahwa elemen struktural bawah tanah memiliki kepadatan material yang optimal, memberikan jaminan keamanan jangka panjang bagi seluruh bentang jembatan yang terintegrasi.

PT Hesa Laras Cemerlang melaksanakan audit mutu melalui pengujian non-destruktif (NDT) pada komponen pondasi tiang pancang proyek Junction Palembang. Investigasi ini merupakan instrumen kendali mutu yang krusial untuk memverifikasi bahwa proses pemancangan tidak mengompromikan integritas struktural beton.

Implikasi & Pertimbangan Teknis

Kecepatan rambat gelombang ultrasonik ($V$) pada beton tiang pancang merupakan indikator langsung dari kualitas mekanis material. Pada proyek infrastruktur jalan tol seperti Junction Palembang, fluktuasi kecepatan rambat yang signifikan dapat mengindikasikan adanya diskontinuitas internal yang disebabkan oleh tekanan selama pemancangan atau cacat produksi pabrik. Dengan menganalisis parameter $V = L/t$, HESA dapat mengidentifikasi area yang membutuhkan perhatian khusus sebelum struktur atas (superstructure) dibangun. Tanpa validasi data UPVT ini, risiko penurunan yang tidak seragam atau kegagalan struktur bawah tanah menjadi variabel yang tidak terukur, yang dapat membahayakan operasional tol Trans Sumatera.

Metodologi Investigasi

Investigasi lapangan dilakukan pada tiang pancang menggunakan perangkat UPV digital standar industri. Prosedur diawali dengan penentuan lintasan transmisi gelombang pada kepala tiang pancang. Gelombang ultrasonik dialirkan melalui penampang beton, di mana waktu tempuh gelombang (transit time) dihitung dalam satuan mikrodetik. Kecepatan rambat yang tinggi mengonfirmasi kepadatan beton yang baik, sementara nilai kecepatan rendah menjadi indikasi adanya pelemahan material atau rongga udara. Data lapangan diolah menjadi profil integritas beton sebagai dasar justifikasi teknis kelaikan pondasi bagi tim manajemen konstruksi PT Hutama Karya Infrastruktur.

Dokumentasi Teknis Lapangan

Pancang 7 Area 4: Pengujian integritas tiang PCB 600 (12B 0396).

Pancang 8 Area 4: Validasi kepadatan beton tiang (12B 2611).

Pancang 9 Area 3: Deteksi anomali pada tiang PCB 600 (12B 6114 P).

Pancang 10 Area 3: Verifikasi akhir pada tiang PCB 600 (12M 476).

Audit Integritas Pondasi Infrastruktur Nasional

Verifikasi kualitas pondasi melalui UPVT adalah prosedur wajib pada pembangunan infrastruktur jembatan dan jalan tol modern. Keamanan jutaan pengguna jalan sangat bergantung pada integritas material yang tersembunyi di bawah permukaan tanah.

Layanan NDT HESA memberikan jaminan akurasi data bagi para kontraktor infrastruktur utama. Laporan teknis kami berfungsi sebagai basis validasi mutu yang memenuhi regulasi standar teknis nasional, memastikan setiap proyek yang kami audit siap memikul beban operasional secara aman dan berkelanjutan.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Audit Infrastruktur & NDT

Verifikasi Mutu Beton Tiang Pancang Jembatan Penghubung Tol Cipularang KM 71

Hesa Projects, Testing·November 17, 2023February 17, 2026

	PT. HESA LARAS CEMERLANG Infrastructure Testing & Quality Assurance – 2023
	Verifikasi Mutu Beton Tiang Pancang Jembatan Penghubung Tol Cipularang KM 71
Nama Pekerjaan	Pengujian Hammer Test Tiang Pancang pada Proyek Pembangunan Jembatan Penghubung Tol Cipularang KM 71
Waktu Pelaksanaan	November 2023
Pemberi Kerja	PT Asri Karya Lestari
Lokasi Proyek	KM 71 Tol Cipularang, Kamojing, Karawang, Jawa Barat
Tujuan Pekerjaan	Melakukan pengujian teknis non-destruktif untuk memverifikasi profil kekerasan permukaan beton dan tingkat keseragaman mutu pada elemen tiang pancang jembatan. Pekerjaan ini bertujuan untuk memberikan data empiris mengenai kondisi material struktur bawah yang terpasang sebagai referensi teknis dalam mengevaluasi kesesuaian terhadap spesifikasi kekuatan rencana jembatan penghubung.
Ruang Lingkup Pekerjaan	Pengujian Hammer Test pada elemen tiang pancang untuk estimasi kuat tekan beton aktual. Deliverables: Laporan Hasil Pengujian dan Dokumentasi.

Keamanan infrastruktur jembatan pada ruas jalan tol sangat bergantung pada integritas elemen struktur bawahnya. Pada November 2023, PT Hesa Laras Cemerlang ditunjuk PT Asri Karya Lestari melaksanakan pengujian teknis pada tiang pancang jembatan penghubung di Tol Cipularang KM 71.

Metodologi Hammer Test pada Infrastruktur Jembatan

Pengujian dilakukan dengan standar ketelitian tinggi untuk memberikan gambaran akurat mengenai kapasitas material struktur:

Analisis Rebound Number: Pengujian menggunakan alat *Schmidt Hammer* untuk mendapatkan nilai pantul pada permukaan beton tiang pancang. Nilai ini dikorelasikan dengan tabel standar untuk mengestimasi nilai kuat tekan beton (psi/MPa) secara non-invasif.
Pemetaan Keseragaman Mutu: Hammer test dilakukan pada beberapa titik acak pada setiap elemen untuk memastikan bahwa beton memiliki densitas dan kekerasan yang seragam, memitigasi risiko adanya titik lemah (*weak spot*) pada struktur penahan beban utama.
Verifikasi Kepatuhan Desain: Data yang diperoleh dari lapangan dibandingkan langsung dengan spesifikasi teknis rencana jembatan, memberikan kepastian bagi pelaksana proyek bahwa struktur bawah layak untuk melanjutkan beban tahap konstruksi selanjutnya.

Dokumentasi Pengujian Struktur (Hammer Test)

(Proses verifikasi mutu beton tiang pancang pada proyek jembatan Tol Cipularang KM 71)

DOKUMENTASI VERIFIKASI MUTU

Tiang Pancang Jembatan Tol Cipularang

Layanan Pengujian NDT Jembatan & Infrastruktur

PT Hesa Laras Cemerlang menyediakan jasa pengujian teknis jembatan yang akurat dan terpercaya. Mulai dari pengujian fondasi hingga struktur atas, kami mendukung para kontraktor dan pemilik proyek untuk memastikan setiap infrastruktur yang dibangun memiliki integritas struktural yang sesuai dengan standar nasional konstruksi Indonesia.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Chat WhatsApp Admin Hesa

Pengujian NDT Flyover Tanjung Barat: Ultrasonic Pulse Velocity & Rebarscan Test

Hesa Projects, Testing·June 6, 2023February 14, 2026

	PT. HESA LARAS CEMERLANG Non-Destructive Testing (NDT) Services – 2023
	Pengujian NDT Flyover Tanjung Barat: UPV & Rebarscan
Nama Pekerjaan	Pengujian Ultrasonic Pulse Velocity Test & Rebarscan Test pada Flyover Tanjung Barat
Waktu	Juni 2023
Klien	PT Jaya Konstruksi MP, Tbk
Lokasi	Jakarta Selatan
Tujuan Pekerjaan	Melakukan rangkaian pengujian lapangan pada struktur Flyover Tanjung Barat untuk menghasilkan data teknis objektif berupa nilai kecepatan rambat gelombang ultrasonik (UPV), estimasi kedalaman retak permukaan, serta pemetaan posisi dan jarak tulangan eksisting.
Ruang Lingkup Pekerjaan	UPV Test Integrity: Pengumpulan data kecepatan rambat gelombang pada beton. UPV Crack Depth: Pengukuran teknis kedalaman retak pada elemen struktur. RebarScan: Pemindaian dan pemetaan konfigurasi tulangan di area pengujian.
Catatan Layanan HESA	Dalam proyek Flyover Tanjung Barat, HESA berperan sebagai penyedia jasa pengujian teknis untuk mendukung PT Jaya Konstruksi MP, Tbk dalam mendapatkan data lapangan yang akurat. Fokus utama kami adalah menyajikan output pengujian Non-Destructive Test (NDT) yang presisi tanpa melakukan intepretasi kelaikan fungsi atau audit menyeluruh. Data hasil pengujian UPV dan Rebarscan yang kami serahkan menjadi parameter teknis yang digunakan oleh pihak klien untuk keperluan analisis internal mereka lebih lanjut.

Rangkaian pengujian pada Flyover Tanjung Barat ini dilaksanakan dengan prosedur standar pengujian NDT guna memastikan validitas angka dan visualisasi data yang dihasilkan di lapangan.

Aspek Teknis Pengujian

Penyediaan data melalui UPV Crack Depth memberikan gambaran dimensi retak yang ada pada permukaan struktur secara numerik. Sementara itu, penggunaan Rebarscan ditujukan untuk memetakan distribusi tulangan dan ketebalan selimut beton pada titik-titik yang ditentukan. HESA bertanggung jawab penuh atas keandalan instrumen dan akurasi pengambilan data lapangan, di mana output dari UPV Integrity mencerminkan nilai kecepatan rambat gelombang yang merepresentasikan kondisi kepadatan massa beton di area uji tersebut.

Metodologi Pengumpulan Data

Proses pengambilan data dilakukan dengan penempatan transduser UPV secara sistematis pada grid elemen struktur untuk merekam waktu tempuh gelombang ultrasonik. Pada area yang terindikasi retak, pengukuran dilakukan secara spesifik untuk mendapatkan data kedalaman retak. Secara paralel, alat pemindai elektromagnetik digerakkan pada permukaan beton untuk mendeteksi keberadaan besi tulangan. Seluruh angka hasil uji dan peta pemindaian dikompilasi ke dalam laporan hasil pengujian untuk diserahkan kepada pihak klien.

Dokumentasi Kegiatan Pengujian

Persiapan Titik Uji UPV

Pengambilan Data UPV

Pengukuran Data Retak

Scanning Rebar Pilar

Pemetaan Jarak Tulangan

Pencatatan Data Lapangan

Verifikasi Cover Beton

Layanan Pengujian Struktur (NDT) Profesional

Penyediaan data teknis yang akurat melalui pengujian NDT adalah langkah fundamental dalam pemeliharaan infrastruktur publik. HESA berkomitmen menyajikan hasil pengujian yang objektif untuk mendukung mitra kerja dalam mengelola aset secara tepat sasaran.

Kami menyediakan berbagai layanan pengujian material beton dan baja dengan instrumen yang terkalibrasi. Laporan hasil uji kami disusun untuk memberikan informasi teknis yang valid bagi konsultan maupun kontraktor dalam mengambil keputusan rekayasa.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Hotline: 081291442210 / 08118889409

📱 Konsultasi Jasa Pengujian NDT

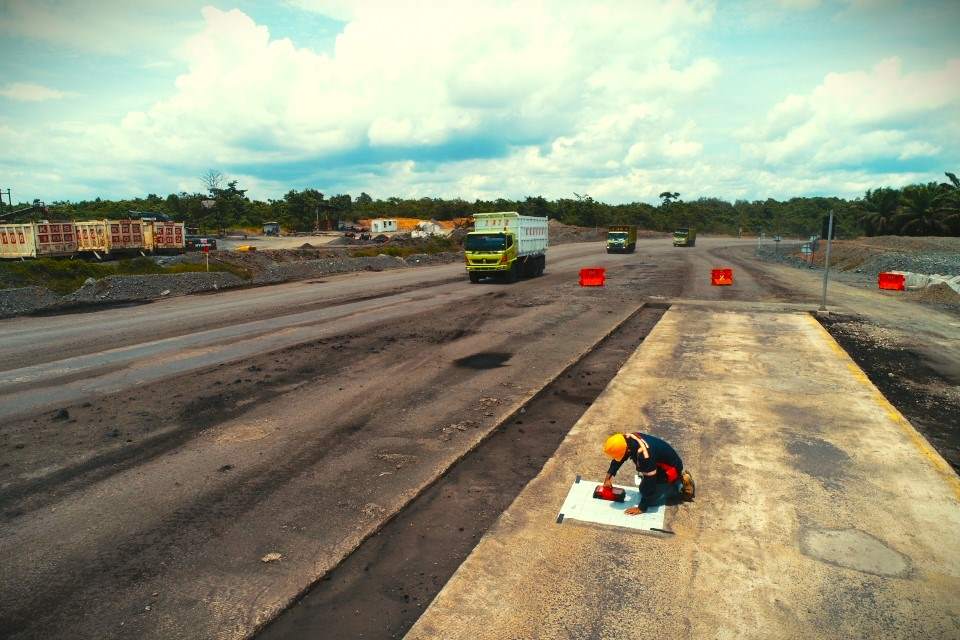

Assesment Perkerasan Jalan Untuk Sensor WIM – Kalsel

Assessment, Hesa Projects·December 23, 2022February 5, 2026

	PT. HESA LARAS CEMERLANG Structural Inspection & Audit Specialist – 2022
	Laporan Dokumentasi Pengujian Struktur
Nama Pekerjaan	Assessment Pavement (Perkerasan Jalan Beton Bertulang Kontinyu)
Waktu & Lokasi	Desember 2022 \| Area Konsesi PT. Borneo Indobara (BIB), Kalimantan Selatan
Klien	PT. Borneo Indobara (BIB)
Sasaran	Mengidentifikasi penyebab kerusakan (defect) pada perkerasan kaku serta memberikan rekomendasi perbaikan teknis guna menjaga akurasi sensor Weigh In Motion (WIM).
Metodologi	1. Pengukuran Geometri Jalan & Investigasi Struktur 2. Penyelidikan Tanah (Geoteknik) 3. Penyelidikan Respon Sistem Perkerasan & Analisis Kerusakan
Catatan Pengalaman Hesa	Integrasi sistem sensor Weigh In Motion (WIM) menuntut kerataan permukaan dan stabilitas perkerasan yang sangat ketat. Melalui audit pavement pada PT. BIB, kami menganalisis interaksi antara beban kendaraan logistik berat dengan respon struktur tanah timbunan di bawah perkerasan kontinyu untuk memastikan defect yang terjadi tidak mendistorsi data sensor WIM.

Pelaksanaan Assessment Pavement pada area perkerasan jalan di PT. Borneo Indobara (BIB) dilakukan sebagai respon teknis terhadap munculnya kerusakan (defect) pada struktur jalan beton bertulang kontinyu. Mengingat area ini merupakan titik instalasi sistem Weigh In Motion (WIM), integritas struktural jalan menjadi faktor penentu dalam menghasilkan data berat kendaraan yang akurat dan reliabel bagi operasional logistik perusahaan.

Rangkaian penyelidikan mencakup aspek geoteknik dan struktural secara komprehensif. Tim melakukan investigasi mendalam terhadap kondisi tanah timbunan, geometri jalan, serta respon sistem perkerasan terhadap beban layan. Analisis ini bertujuan untuk memetakan akar masalah kerusakan, sehingga usulan perbaikan yang direkomendasikan tidak hanya memperbaiki permukaan visual, tetapi juga menjamin stabilitas struktural jangka panjang yang diperlukan oleh sensor presisi WIM.

Dokumentasi Audit Pavement & Investigasi Lapangan

Pemeriksaan visual permukaan perkerasan kaku beton kontinyu.

Investigasi kedalaman defect dan integritas struktur beton.

Pengukuran respon sistem perkerasan di titik instalasi sensor WIM.

Analisis penyelidikan tanah guna mengevaluasi stabilitas timbunan.

Pentingnya Audit Perkerasan untuk Akurasi Infrastruktur Presisi

Keberhasilan sistem Weigh In Motion sangat bergantung pada kondisi “ideal” lintasan kendaraan. Adanya defect pada perkerasan beton bertulang kontinyu tidak hanya berisiko pada keselamatan kendaraan, tetapi secara teknis dapat memicu anomali vibrasi yang merusak akurasi sensor WIM. Audit perkerasan yang komprehensif memungkinkan perusahaan untuk mengambil langkah korektif berbasis data geoteknik dan struktural yang valid. Dengan perbaikan yang tepat sasaran, akurasi sensor dapat dipulihkan, risiko kerusakan alat sensor dapat diminimalisir, dan efisiensi kontrol beban logistik di area PT. Borneo Indobara tetap berjalan optimal sesuai standar industri.

Untuk konsultasi teknis terkait assessment pavement, penyelidikan geoteknik, serta audit struktur jalan kaku dan jembatan timbang, Anda dapat menghubungi tim engineering melalui tautan di bawah ini:

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 08118889409 / 081291442210

📱 Survey Assessment Perkerasan & Audit Struktur

Survey GPR Utilitas Fly Over Simpang Kabil

Hesa Projects, Investigation·June 10, 2022February 9, 2026

	PT. Hesa Laras Cemerlang Underground Utility Mapping (Survey GPR Utilitas Fly Over Simpang Kabil)
	Nama Pekerjaan	Penyelidikan GPR Utilitas pada Pekerjaan Review DED Fly Over Simpang Kabil
Waktu	Juni 2022
Klien	PT Perentjana Djaja
Lokasi	Simpang Kabil, Kota Batam, Kepulauan Riau
Tujuan Pekerjaan	Melakukan pemetaan utilitas bawah tanah secara akurat menggunakan teknologi GPR untuk memvalidasi data teknis dalam rangka Review Detail Engineering Design (DED) Fly Over Simpang Kabil.
Ruang Lingkup Pekerjaan	Survei utilitas bawah tanah menggunakan Ground Penetrating Radar (GPR). Koordinasi teknis lintas instansi terkait jaringan infrastruktur bawah tanah. Analisis data radargram dan visualisasi jalur utilitas. Penyusunan laporan teknis sesuai spesifikasi Kerangka Acuan Kerja (KAK).
Catatan Pengalaman HESA	Pembangunan infrastruktur strategis di area perkotaan yang padat seperti Simpang Kabil, Batam, memiliki tantangan tinggi berupa kompleksitas jaringan utilitas bawah tanah (pipa migas, kabel fiber optik, dan jaringan air). Ketidakteraturan data as-built utilitas dapat menyebabkan kecelakaan kerja yang fatal atau pembengkakan biaya relokasi. Peran HESA melalui teknologi GPR adalah menyediakan transparansi kondisi bawah tanah secara non-destruktif, memastikan tim perencana memiliki data empiris untuk menetapkan posisi fondasi fly over yang aman dan memitigasi gangguan terhadap fasilitas publik eksisting.

Pekerjaan survei geofisika ini menjadi landasan krusial bagi PT Perentjana Djaja dalam melakukan review desain struktur guna memastikan metode pelaksanaan konstruksi di lapangan nantinya tetap efisien dan aman.

Scanning Lintasan GPR

Verifikasi Titik Utilitas

Pengambilan Data Lapangan

Implikasi & Pertimbangan Teknis

Penggunaan gelombang elektromagnetik melalui instrumen GPR memungkinkan deteksi objek logam maupun non-logam di bawah permukaan aspal tanpa melakukan penggalian (trenching). Pertimbangan utama dalam survei di Simpang Kabil adalah kalibrasi konstanta dielektrik tanah setempat untuk meminimalisir deviasi kedalaman utilitas. Tanpa pemetaan GPR yang akurat, terdapat risiko tinggi terjadinya benturan antara tiang bor (bored pile) fly over dengan pipa bertekanan atau kabel tegangan tinggi. Data radargram yang dihasilkan memberikan visualisasi anomali bawah tanah yang menjadi acuan kritis dalam menentukan metode proteksi atau rencana relokasi utilitas selama masa konstruksi.

Metodologi Investigasi

Metodologi survei diawali dengan penetapan grid lintasan pada area rencana pilar Fly Over. Investigasi menggunakan unit GPR dengan frekuensi antena yang dioptimalkan untuk kedalaman utilitas perkotaan (biasanya 250 MHz hingga 500 MHz). Selama pemindaian, data dikumpulkan secara real-time dan dianalisis menggunakan teknik hiperbola fitting untuk menentukan kedalaman presisi objek. Hasil survei kemudian dikorelasikan dengan data sekunder dari penyedia utilitas lokal. Laporan akhir menyajikan peta sebaran utilitas dalam format koordinat yang dapat diintegrasikan langsung ke dalam model BIM (Building Information Modeling) untuk keperluan review DED.

Pemetaan Utilitas Bawah Tanah & Survei Georadar

Audit utilitas pada proyek infrastruktur transportasi berskala besar seperti Fly Over Simpang Kabil adalah standar manajemen risiko yang tidak dapat diabaikan. Keakuratan data bawah tanah menentukan keberhasilan implementasi desain di lapangan.

Layanan survei GPR HESA menyediakan solusi deteksi bawah permukaan yang cepat dan akurat. Hasil analisis kami memberikan kepastian teknis bagi konsultan perencana dan kontraktor untuk menghindari konflik utilitas, menjaga jadwal proyek, serta memastikan keselamatan publik selama proses pembangunan berlangsung.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 081291442210 / 08118889409

📱 Konsultasi Survei GPR & Utilitas

Uji Mutu Beton Jalan Proyek JLS

Hesa Projects, Testing·August 24, 2019February 1, 2026

	PT. HESA LARAS CEMERLANG Road Infrastructure & Quality Control Specialist – 2019
	Dokumentasi Audit Struktur JLS Cilegon
Nama Pekerjaan	Pengujian Struktur Proyek Jalan Lingkar Selatan (JLS) Cilegon
Waktu	Agustus 2019
Klien	Kejaksaan Negeri Cilegon
Lokasi	Cilegon, Banten
Tujuan Pekerjaan	Uji mutu beton jalan guna memastikan kesesuaian spesifikasi teknik pada proyek JLS Cilegon.
Ruang Lingkup	Chipping, Covermeter Test (Rebar Scan), Core Drill, dan Compression Test.
Catatan Pengalaman Hesa	Bekerja sama dengan instansi penegak hukum seperti Kejaksaan Negeri Cilegon menuntut profesionalisme dan integritas tinggi. Penggunaan metode destruktif (Core Drill) yang dikombinasikan dengan NDT (Covermeter) pada proyek JLS ini bertujuan memberikan data forensik yang akurat mengenai kekuatan tekan beton dan penulangan jalan secara objektif.

Pelaksanaan uji mutu beton pada proyek Jalan Lingkar Selatan (JLS) Cilegon merupakan langkah krusial dalam pengawasan infrastruktur publik. PT Hesa Laras Cemerlang melakukan serangkaian pengujian teknis untuk memverifikasi apakah material beton yang terpasang telah memenuhi standar kekuatan dan durabilitas yang direncanakan.

Engineering Analysis: Verifikasi Ketebalan & Kekuatan Beton

Untuk mendapatkan data yang komprehensif, kami menerapkan metode Core Drill guna mengambil sampel silinder beton in-situ yang kemudian diuji tekan (Compression Test) di laboratorium. Selain itu, Covermeter Test dilakukan untuk memastikan posisi dan kedalaman tulangan baja (selimut beton) telah sesuai spesifikasi, guna mencegah risiko degradasi struktur akibat beban kendaraan berat dan faktor lingkungan di area industri Cilegon.

Dokumentasi Investigasi Teknis di Lapangan

Visualisasi proses pengambilan sampel dan pengujian struktur jalan di area JLS Cilegon:

Layanan Audit & Verifikasi Mutu Struktur

Pastikan kualitas konstruksi Anda sesuai dengan standar regulasi dan spesifikasi teknis. HESA menyediakan jasa investigasi struktur beton jalan, gedung, dan jembatan dengan dukungan tenaga ahli dan peralatan pengujian modern yang akurat.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 08118889409 / 081291442210

📱 Konsultasi Teknis Pengujian Beton

Scan Tulangan Beton Jalan Tol Becakayu Bekasi Cawang Kampung Melayu

Hesa Projects, Testing·May 2, 2018February 2, 2026

	PT. HESA LARAS CEMERLANG Infrastructure Quality Control & Structural Audit – 2017	Tol Becakayu Jakarta – Bekasi
	Rebar Scanning Tol Becakayu	Tol Becakayu Jakarta – Bekasi
Nama Pekerjaan	Rebar Scanning Test Proyek Jalan Tol Bekasi-Cawang-Kampung Melayu (Becakayu)
Waktu	Mei 2017
Lokasi	Lintas Flyover Tol Becakayu, Jakarta – Bekasi
Tujuan Pekerjaan	Quality Control Process untuk memastikan arangement tulangan, diameter, dan selimut beton sesuai dengan gambar rencana (as-built drawing).
Teknologi	HILTI PS200 Ferroscan (Pulse-Induction Method).

Sebagai bagian vital dalam pengawasan kualitas pekerjaan (Quality Control Process) pada Proyek Jalan Tol Becakayu, PT Hesa Laras Cemerlang dipercaya untuk melakukan verifikasi struktur melalui Rebar Scanning dan Covermeter Test. Pengujian ini memastikan bahwa pembangunan flyover telah sesuai dengan spesifikasi teknis dan gambar rencana demi keamanan jangka panjang pengguna jalan tol.

Verifikasi Tulangan Pelat Beton Flyover Becakayu

Metodologi Pulse-Induction (HILTI PS200)

Teknologi yang digunakan adalah The pulse-induction method, didasarkan pada induksi gelombang elektromagnetik untuk mendeteksi baja tulangan di dalam beton. Coil pada probe menghasilkan medan magnet secara periodik yang akan berinteraksi dengan baja tulangan (bahan konduktif).

Metode ini sangat akurat karena tidak dipengaruhi oleh bahan non-konduktif seperti beton, kayu, atau plastik. Melalui analisis software, tim engineer kami dapat melokalisasi posisi baja, menentukan ketebalan selimut beton (concrete cover), serta mengestimasi diameter tulangan yang terpasang.

Dokumentasi Kegiatan Rebar Scan Tol Becakayu

Jasa Audit Struktur & NDT Infrastruktur Jalan Tol

Keamanan infrastruktur transportasi seperti jalan tol bergantung pada presisi penulangan betonnya. PT Hesa Laras Cemerlang menyediakan layanan profesional untuk Survey, Pengujian NDT (Non-Destructive Test), hingga Analisis Geoteknik dan Struktur secara komprehensif di seluruh Indonesia.

Hubungi tim ahli kami untuk memastikan kualitas dan keamanan proyek konstruksi Anda.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur

Email: kontak@hesa.co.id
Telepon: (021) 8404531
Hotline: 08118889409 / 081291442210

📱Konsultasi Teknis
