Kekuatan (Magnitudo) Gempa Bumi

Kekuatan (Magnitudo) Gempa Bumi

Magnitudo menentukan tingkat kerusakan potensial gempa bumi—informasi kritis untuk engineer assess risiko struktural. Magnitudo merupakan perhitungan kuantitatif yang menunjukkan besaran gempa bumi.

Magnitudo dihitung berdasarkan terjadinya pergerakan atau pergeseran tanah dari episenter gempabumi dengan menggunakan seismograf sehingga perhitungannya dapat dinyatakan berdasarkan pengukuran amplitudo maksimum yang tercatat di seismograf [1].

KEKUATAN (MAGNITUDO) GEMPA BUMI

Dalam evaluasi risiko gempa, magnitudo tidak diperlakukan sebagai angka informatif semata. Nilai ini digunakan untuk membaca besaran energi seismik yang berpotensi diterjemahkan menjadi tuntutan gaya, deformasi, dan tingkat kerusakan struktur. Karena itu, pemilihan skala magnitudo menjadi relevan bagi engineer dan pengambil keputusa

Berbagai skala magnitudo dikembangkan untuk merepresentasikan karakteristik gempa yang berbeda. Magnitudo lokal (ML/Richter), magnitudo gelombang permukaan (Ms), dan magnitudo gelombang badan (Mb) masing-masing berbasis respon gelombang tertentu. Skala-skala ini masih digunakan dalam kajian seismologi, namun memiliki keterbatasan ketika dijadikan dasar penilaian dampak struktural.

Magnitudo momen (Mw) digunakan karena berbanding lurus dengan energi total yang dilepaskan oleh sumber gempa. Hubungan ini membuat Mw lebih stabil dalam merepresentasikan kekuatan gempa besar dan lebih konsisten untuk evaluasi risiko pada bangunan dan infrastruktur.

Atas pertimbangan tersebut, BMKG menetapkan magnitudo momen (Mw) sebagai standar resmi pelaporan gempa di Indonesia. Akurasi representasi energi seismik ini penting ketika magnitudo digunakan sebagai rujukan awal dalam penilaian potensi kerusakan struktural dan bahaya lanjutan seperti tsunami.

Gambar Frekuensi Gempa dan Daya Rusaknya [3]
Magnitudo momen dihitung berdasarkan momen seismik, yang berbanding lurus dengan kekakuan medium batuan, luas bidang patahan, dan besarnya pergeseran rata-rata. Pendekatan ini tidak bergantung pada amplitudo gelombang permukaan semata, sehingga lebih representatif untuk gempa berskala besar.

Penghitungan Magnitude adalah moment gempabumi berbanding lurus dengan kekerasan bumi dikali jumlah rata-rata pergeseran patahan dan area yang mengalami pergeseran [1].

Magnitudo yang berkaitan dengan momen seismik namun tidak bergantung dari besarnya magnitudo permukaan.

Namun pengukuran magnitudo momen lebih kompleks dibandingkan pengukuran magnitudo ML, Ms dan Mb. Karena itu, penggunaannya juga lebih sedikit dibandingkan penggunaan ketiga magnitudo lainnya [2].

Saat ini BMKG menggunakan Magnitudo Momen untuk menyatakan besaran gempa.

[1] Badan Meteorologi Klimatologi dan Geofisika, 2012. Buku Utama Standar Operating Procedure (SOP) Indonesia Tsunami Early Warning System.
[2] Lay, T. dan Wallace, T.C., Modern Global Seismology, Academic Press, USA, 1995.

Penulis : Dr. Ir. Heri Khoeri, MT.
Tulisan ini adalah bagian kedua dari sebuah pengantar tulisan selanjutnya tentang Bangunan Tahan Gempa.
Daftar Tulisan Selengkapnya:

  1. Gempa Bumi
  2. Kekuatan (Magnitudo) Gempa Bumi
  3. Intensitas Gempa Bumi
  4. Penyebab Terjadinya Gempa Bumi
  5. Faktor Yang Mempengaruhi Besar Kecilnya Dampak Gempa Bumi
  6. Jenis Gempa Bumi
  7. Gelombang Seismik
  8. Gelombang Gempa Bumi Primer (P-Wave)
  9. Gelombang Gempa Bumi Sekunder (S-Wave)
  10. Rayleigh Wave
  11. Gelombang Cinta (Love Wave)

Konsultasi Penilaian Struktur Terhadap Risiko Seismik

Ketika struktur berada di wilayah rawan gempa, pertanyaan yang biasanya muncul bukan lagi soal apakah risikonya ada, tetapi sejauh mana struktur masih dapat diandalkan dalam kondisi seismik yang aktual. Hal ini sering muncul saat bangunan telah lama beroperasi, direncanakan untuk perpanjangan umur layanan, atau ketika mulai terlihat indikasi awal penurunan kinerja struktural.

Dalam situasi seperti ini, hasil inspeksi, pengujian, atau evaluasi desain perlu dibaca secara hati-hati agar tidak berhenti sebagai data. Tim struktur kami membantu menginterpretasikan temuan tersebut dan mengaitkannya langsung dengan keputusan yang realistis—apakah cukup dengan pengelolaan risiko operasional, diperlukan perkuatan terbatas, atau perlu penyesuaian struktur yang lebih mendasar.

Pendekatan kami mencakup evaluasi kondisi aktual struktur, kesesuaian terhadap ketentuan gempa yang berlaku, serta pengaruh kondisi tanah dan sistem pondasi. Seluruh analisis diarahkan untuk memastikan bahwa setiap rekomendasi dapat dipertanggungjawabkan secara teknis dan relevan terhadap kondisi lapangan.

Fokus akhir dari proses ini bukan pada laporan teknis, melainkan pada kejelasan arah keputusan: bagaimana struktur sebaiknya dioperasikan, dibatasi, diperkuat, atau disiapkan untuk strategi mitigasi risiko seismik jangka menengah hingga panjang.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Diskusi Teknis Risiko Seismik

Gempa Bumi

Gempa Bumi

Gempa bumi (earthquake) adalah peristiwa bergetar atau bergoncangnya bumi karena pergerakan/ pergeseran lapisan batuan pada kulit bumi secara tiba‐tiba akibat pergerakan lempeng‐lempeng tektonik.

Artikel ini adalah bagian pertama dari series pembelajaran tentang gempa bumi dan bangunan tahan gempa. Pemahaman fundamental tentang apa itu gempa bumi—bagaimana terjadinya dan parameter-parameternya—menjadi dasar sebelum Anda memahami konsep magnitudo (artikel #2), intensitas (artikel #3), dan faktor-faktor yang menentukan dampak gempa bumi di lokasi tertentu (artikel #5).

Gempa Bumi

Gempa bumi yang disebabkan oleh aktivitas pergerakan lempeng tektonik disebut gempa bumi tektonik. Namun selain itu, gempa bumi bisa saja terjadi akibat aktivitas gunung berapi yang disebut sebagai gempa bumi vulkanik [1].

Gambar Ilustrasi pergeseran di kerak bumi memancarkan radiasi gelombang gempa bumi hingga menimbulkan goncangan dan perubahan struktur batuan di permukaan [2]
Pergeseran batuan terjadi akibat adanya tekanan dan tarikan pada lapisan bumi yang terus menerus sehingga terjadi pengumpulan energi dan pada suatu saat batuan pada lempeng tektonik tidak mampu lagi menahan gerakan tersebut dan terjadilah pelepasan energi yang disebut gempa bumi.

Poin penting di sini: semakin besar energi yang dilepaskan, semakin kuat gempa bumi yang terjadi. Kekuatan gempa ini—yang disebut magnitudo—akan dijelaskan lebih detail di artikel berikutnya. Magnitudo adalah ukuran energi yang bersifat tetap untuk satu kejadian gempa, berbeda dengan intensitas yang berbeda-beda di setiap lokasi berdasarkan jarak dan kondisi geologi setempat.

Akumulasi energi penyebab terjadinya gempa bumi dihasilkan dari pergerakan lempeng-lempeng tektonik. Energi ini dipancarkan ke segala arah berupa gelombang gempa bumi sehingga efeknya dapat dirasakan sampai ke permukaan bumi. Semakin besar energi yang dilepaskan maka semakin kuat gempa bumi yang terjadi.

Dalam praktik seismik Indonesia, gempa bumi terjadi hampir setiap hari di berbagai lokasi dengan skala magnitude yang bervariasi—mayoritas berkekuatan sangat kecil (magnitude <3) dan tidak terasa atau tidak mencatat kerusakan berarti. Gempa-gempa kecil ini sering menjadi pertanda aktivitas tektonik terus berlangsung dan, dalam beberapa kasus, dapat menjadi pendahulu gempa bumi yang lebih besar. Pemahaman tentang frekuensi dan pola gempa kecil ini penting untuk antisipasi kemungkinan gempa susulan pasca-gempa utama.

Gempa bumi sebenarnya terjadi hampir setiap hari, namun kebanyakan berkekuatan kecil dan tidak menyebabkan kerusakan yang berarti. Gempa bumi berkekuatan kecil juga dapat mengiringi terjadinya gempa bumi yang lebih besar dan dapat terjadi sesudah atau sebelum gempa bumi besar tersebut terjadi.

Pertanyaan yang sering dilontarkan masyarakat setelah terjadi gempa adalah tentang kapan terjadinya, dimana sumber gempa, seberapa besar kekuatan, apakah ada kemungkinan gempa susulan, dan kapan gempa bumi tersebut bisa berakhir sehingga para korban bisa merasa aman dari bahaya gempa bumi susulan berikutnya.

Pertanyaan-pertanyaan publik ini sejatinya adalah refleksi dari kebutuhan akan data gempa yang akurat untuk tujuan berbeda: informasi publik (keselamatan jiwa), investigasi seismik (penelitian), dan investigasi teknis (desain bangunan). Untuk keperluan desain bangunan tahan gempa, parameter-parameter yang perlu dianalisis adalah fondasi dari semua keputusan struktural di tahap awal perencanaan.

Parameter sumber gempa bumi yang sering dianalisis adalah waktu asal gempa, posisi lintang dan bujur episenter gempa, kedalaman sumber gempa, waktu kejadian gempa, dan ukuran kekuatan atau magnitudo gempa, serta intensitas gempa.

[1] Badan Meteorologi Klimatologi dan Geofisika, 2012. Gempa bumi Edisi Populer

[2] Yagi, Y., 2007. Source Mechanism, IISEE, Japan.

Penulis : Dr. Ir. Heri Khoeri, MT.

Tulisan ini adalah bagian pertama dari sebuah pengantar tulisan selanjutnya tentang Bangunan Tahan Gempa.
Berikut urutan artikel bersambung berkaitan dengan gempa bumi ini:

  1. Gempa Bumi
  2. Kekuatan Magnitudo Gempa Bumi
  3. Intensitas Gempa Bumi
  4. Penyebab Terjadinya Gempa Bumi
  5. Faktor Yang Mempengaruhi Besar Kecilnya Dampak Gempa Bumi
  6. Jenis Gempa Bumi
  7. Gelombang Seismik
  8. Gelombang Gempa Bumi Primer (P-Wave)
  9. Gelombang Gempa Bumi Sekunder (S-Wave)
  10. Rayleigh Wave
  11. Gelombang Cinta (Love Wave)

Konsultasi Investigasi Parameter Seismik untuk Desain Bangunan Tahan Gempa

Pemahaman parameter seismik lokal—termasuk magnitudo historis, intensitas potensial, dan PGA (peak ground acceleration)—adalah tahap awal yang kritis dalam merancang bangunan yang tahan terhadap gempa. Setiap lokasi proyek memiliki karakteristik seismik unik yang memerlukan investigasi lapangan dan analisis teknis untuk menentukan parameter desain yang tepat sesuai dengan SNI 1726.

Tim struktur kami membantu developer dan engineer mendefinisikan parameter seismik lokal, menganalisis data gempa historis setempat, dan menentukan gaya desain gempa yang sesuai dengan kondisi spesifik proyek Anda. Investigasi ini dilakukan sejak tahap studi kelayakan untuk menghindari kesalahan asumsi yang dapat menyebabkan redesign di fase lanjut.

Layanan kami mencakup: survei seismoteknik, analisis historis data gempa lokal, penentuan parameter magnitudo dan intensitas, estimasi PGA berdasarkan regulasi SNI, serta konsultasi interpretasi hasil analisis ke keputusan desain struktur yang cost-effective dan aman.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Desain Bangunan Tahan Gempa

Kelelahan Struktur Beton

Kelelahan Struktur Beton

Masa guna elemen struktur beton bertulang diartikan bahwa elemen struktur beton bertulang sudah tidak mampu menahan beban berulang.

Beban berulang dapat menyebabkan kelelahan (fatigue) pada struktur beton bertulang dimulai dari retak mikro, kemudian jika dibiarkan akan terjadi perambatan retak dan akhirnya mengalami keruntuhan bila keadaan batas lelah (fatigue limit state) terlampaui.

Tahapan kerusakan ini disebut Mekanisme kerusakan akibat kelelahan (fatigue Mechanism).

Dalam konteks struktur eksisting, batas masa guna jarang ditentukan oleh kapasitas ultimit statik, melainkan oleh akumulasi siklus tegangan harian. Struktur dapat terlihat masih berfungsi normal, namun secara teknis telah memasuki zona risiko kegagalan kelelahan akibat pembebanan berulang yang tidak lagi sesuai asumsi desain awal.

Kelelahan Struktur Beton

Mekanisme kerusakan akibat kelelahan fatigue Mechanism
Gambar Mekanisme kerusakan akibat kelelahan (fatigue Mechanism)
  1. Retak Mikro: Kegagalan kelelahan dimulai dengan pembentukan celah kecil yang umumnya terlihat pada permukaan luar
  2. Perambatan Retak: berawal dari terjadinya retak pada permukaan luar, kemudian secara perlahan merambat ke dalam material dengan arah yang kira-kira tegak lurus terhadap sumbu tarik utama. Hal tersebut menyebabkan melemahnya kekuatan material.
  3. Patah: Retak akibat kelelahan sedikit demi sedikit masuk lebih dalam setiap siklus tegangan yang terlihat dari permukaan sebagai garis riak berganda sampai akhirnya patah.

Urutan mekanisme ini penting dalam assessment struktur eksisting karena kegagalan kelelahan bersifat progresif namun tidak linier. Pada fase perambatan retak, penurunan kapasitas bisa berlangsung tanpa perubahan visual signifikan, sehingga inspeksi visual saja tidak cukup sebagai dasar keputusan keselamatan.

Kelelahan (fatigue) merupakan fenomena terjadinya kerusakan material karena pembebanan yang berulang.

Secara umum apabila pada suatu material dikenakan tegangan berulang, maka material tersebut akan patah pada tegangan yang jauh lebih rendah dibandingkan tegangan yang dibutuhkan untuk mematahkannya pada beban statik.

Kerusakan tipe ini disebut fatigue failures yang biasanya timbul pada daerah dimana terjadi konsentrasi tegangan, kondisi permukaan dan ketidaksempurnaan dari tinjauan metalurgi.

Bagi struktur beton bertulang, kondisi ini berarti bahwa elemen yang secara perhitungan statik masih aman dapat tetap mengalami kegagalan apabila rentang tegangan dan jumlah siklus kerja tidak dikendalikan. Inilah alasan utama mengapa evaluasi kelelahan menjadi krusial pada struktur dengan beban dinamis, berulang, atau getaran.

Proses kerusakan dimulai dari pembebanan berulang pada material selama waktu tertentu sehingga terbentuk regangan plastis pada daerah konsentrasi tegangan.

Proses kerusakan dimulai dari pembebanan berulang pada material selama waktu tertentu sehingga terbentuk regangan plastis pada daerah konsentrasi tegangan.

Regangan plastis ini akan memicu terbentuknya inisiasi retak. Tegangan tarik kemudian akan memicu inisiasi retak untuk tumbuh dan merambat sampai terjadinya kerusakan. Dalam dunia perekayasaan, kelelahan material merupakan penyebab utama (sekitar 90%) kegagalan pada struktur.

Implikasi praktisnya adalah bahwa kegagalan kelelahan sering terjadi secara mendadak setelah panjang retak mencapai nilai kritis, tanpa tanda peringatan yang dapat diandalkan. Risiko ini menjadikan kelelahan sebagai mekanisme kegagalan yang harus dikendalikan melalui evaluasi teknis, bukan asumsi visual.

Lebar retak pada pembebanan berulang untuk pelat beton bertulang dipengaruhi oleh beberapa faktor seperti :

  1. rasio tegangan baja;
  2. selimut beton;
  3. rasio tulangan;
  4. frekuensi beban;
  5. kedalaman retak; dan
  6. lebar retak awal beban statik.

Untuk memprediksi lebar retak maksimum pada pembebanan berulang, sejumlah persamaan dikembangkan berdasarkan pendekatan mekanika retakan.

Lebar retak yang berlebihan akan menyebabkan kekuatan struktur berkurang secara signifikan. Masalah retak pada pelat beton bertulang dapat terjadi dengan berbagai penyebab antara lain :

  1. akibat beban yang bekerja melebihi beban rencana,
  2. adanya aksi tambahan yang belum diperhitungkan membebani sistem struktur

Lebar retak yang melampaui batas pada struktur beton dapat menimbulkan bahaya korosi pada tulangan baja. Bila proses korosi dibiarkan dapat mengurangi kekuatan tulangan yang selanjutnya struktur akan mengalami keruntuhan.

Pengaruh beban berulang pada beban kerja, working load, sangat penting untuk beberapa struktur, terutama bila struktur berada dilingkungan yang korosif, yang mana dapat mengakibatkan kekuatan lekat antara baja tulangan dan beton berkurang sehingga lebar retak akan bertambah besar, selain itu juga kekuatan adhesi antara baja tulangan dan beton sekelilingnya menjadi hilang dan tegangan lekat hanya ditimbulkan oleh aksi mekanik saja.

Untuk menghindasi kerusakan tiba-tiba pada tingkat tegangan di bawah tegangan leleh maka perlu memasukkan faktor ketahanan lelah dalam perencanaan elemen struktur.

Dengan mengetahui kekuatan lelah maka dapat diprediksi umur lelah elemen struktur. Dalam perencanaan dengan metode kekuatan batas, lebar retak merupakan salah satu dari persyaratan kemampuan layan yang perlu diperhitungkan.

Didalam memprediksi umur lelah, terdapat tiga pendekatan yaitu :

  1. pendekatan tegangan (stress approach) atau metode umur-tegangan (stress life method),
  2. pendekatan regangan (strain approach) atau istilah lain metode umur-regangan (strain-life method) dan
  3. pendekatan mekanika patahan (fracture mechanics).

Pada tahun 1907, Van Ornum melakukan tes pada prisma 5” x 5” x 12” berumur 1 (satu) bulan dan 1 (satu) tahun. Beban yang diulang bervariasi dari hampir nol hingga maksimum, dan diterapkan pada frekuensi 2 sampai 4 cpm. Sebagian dari data dengan kurva perkiraan dari tesnya (tahun 1903), ditunjukkan pada Gambar berikut:

Gambar hubungan S-N pada beton yang dibebani tekanan aksial [1]
Kemungkinan mode kegagalan geser pada balok dengan perkuatan geser diperlihatkan pada gambar berikut:

Gambar Kemungkinan mode kegagalan geser pada balok dengan perkuatan geser: a) kelelahan pada sengkang, b) kelelahan pada beton karena tekanan pada retak geser, c) kelelahan tulangan longitudinal yang melalui retak geser dan d) kelelahan beton akibat tekakan pada web [2]
Gambar Karakteristik Tulangan yang menyebabkan berkurangnya kekuatan (karena kelelahan)

Baik beton maupun tulangan menunjukkan fenomena kelelahan di bawah pembebanan yang berulang. Dalam kelelahan beton bertulang dapat menyebabkan kegagalan tekan, lentur, geser atau ikatan antara beton dan tulangan.

Rentang tegangan yang dapat dipertahankan oleh tulangan tanpa kegagalan kelelahan tergantung pada tegangan minimum.

Tulangan ulir memiliki kekuatan kelelahan lebih kecil dibandingkan tulangan polos. Tulangan dengan las memiliki kekuatan lelah aksial 50% lebih rendah dibandingkan tulangan menerus. Korosi dapat mengurangi kekuatan lelah hingga 35% [4].

Kondisi kelelahan struktur beton bertulang harus diperhitungkan baik dalam disain struktur baru terlebih lagi dalam assessment struktur eksisting.

[1] Moore H.F. and Kommers J.B. (1927), “The Fatigue of Metals.” McGraw-Hill, Ch. XI,pp. 251-289

[2] Olsson, K. and Pettersson, J. (2010), “Fatigue Assessment Methods for Reinforced Concrete Bridges in Eurocode: Comparative Study of design Methods of Railway Bridges,” M.S. Thesis, Department of Civil and Environmental Engineering, Chalmers University of Technologgy, Goteborg, Sweden.

[3] Tilly, G.P. (1979), “Fatigue of steel reinforcement bars in concrete: A review,” Fatigue of Engineering Materials and Structures Vol. 2, pp. 251-268.

[4] Ahsan, R (2016), “Fatigue in Concrete Structures”, BSRM Seminar on Fatigue Properties of Constructional Steel.

Review Kelelahan Struktur Beton Bertulang

Pada struktur beton bertulang yang menerima beban berulang—seperti jembatan, pelat lantai industri, dermaga, atau struktur dengan getaran—risiko kelelahan sering tidak terlihat dari pemeriksaan visual biasa. Retak mikro, perambatan retak, hingga penurunan kapasitas bisa terjadi jauh sebelum tanda kerusakan besar muncul.

PT Hesa Laras Cemerlang melakukan evaluasi teknis kelelahan struktur dengan meninjau pola pembebanan berulang, kondisi retak, kapasitas tulangan, serta relevansi asumsi desain terhadap kondisi aktual di lapangan. Fokusnya bukan sekadar memenuhi angka, tetapi memahami risiko kegagalan yang mungkin terjadi jika struktur terus dioperasikan.

Hasil kajian diarahkan untuk membantu pengambilan keputusan teknis—apakah struktur masih layak digunakan, perlu pembatasan operasional, atau harus disiapkan strategi perkuatan dan mitigasi risiko secara terukur.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Audit Struktur

Pengukuran Kemiringan Bangunan

Pengukuran Kemiringan Bangunan

Pengukuran Kemiringan Bangunan: Standar, Metode ETS & Kapan Diperlukan

Studi Kasus : Bangunan Rumah Pompa Air Baku  PT. Aetra Air Jakarta – Pulogadung
Oleh: Tika Syahfitrianie 1), Doddy Alexandra 2)

1) Engineer Teknik Geodesi dan Geomatika – PT. Hesa Laras Cemerlang,

2) Surveyor – PT. Hesa Laras Cemerlang

Abstrak


Setiap bangunan gedung dibangun untuk memenuhi atau melayani kebutuhan sesuai dengan fungsi tertentu. Seiring berjalannya waktu, tingkat kelayanan bangunan semakin lama, semakin berkurang. Selain karena faktor waktu, tingkat kelayanan bangunan dapat berkurang akibat faktor alam, seperti gempa bumi dan pergerakan tanah. Sebagai upaya untuk mengetahui tingkat kelayanan bangunan, maka diperlukan adanya Uji Kelayakan Bangunan. Salah satu pengujian yang dilakukan adalah pengukuran kemiringan bangunan. Pengukuran kemiringan bangunan bertujuan untuk menentukan apakah nilai kemiringan suatu bangunan masih memenuhi toleransi kemiringan yang diijinkan oleh standar peraturan yang berlaku ataupun tidak. Dengan demikian, berdasarkan hasil pengukuran tersebut kemudian dapat ditentukan tindakan tepat selanjutnya agar bangunan tetap dapat memenuhi kebutuhan sesuai dengan fungsinya.

Kata kunci: Pengukuran Kemiringan Bangunan, Standar Peraturan, Toleransi.

Abstract

Every building is built to fullfill the needs accordance to the certain functions. Over time, the building service level is decreasing. Besides the factor of time, the building service level can be decreas because the factor of nature, for example earthquakes and soil movement. In an effort to find out the building service level, a building feasibility test is needed. One of the tests carried out is the measurement of the building horizontality and verticality. The building horizontality and verticality measurement aims to determine whether the slope value of a building still meets the slope tolerance permitted by applicable regulatory standards. Therefore, based on the results of these measurements can then be determined the next appropriate action so that the building can still meet the needs in accordance with its function.

Keywords: Building Horizontality and Verticality Measurement, Regulatory Standards, Tolerance.



I. PENDAHULUAN

1.1 Latar Belakang

Setiap bangunan gedung dibangun untuk memenuhi kebutuhan sesuai dengan fungsi tertentu. Terdapat bangunan yang dibangun untuk keperluan perkantoran, tempat tinggal, pabrik, sekolah, ataupun keperluan lainnya. Namun, seiring berjalannya waktu, kemampuan bangunan untuk memenuhi kebutuhan tersebut semakin menurun. Dengan kata lain, tingkat kelayanan bangunan semakin lama, semakin berkurang. Selain karena faktor waktu, tingkat kelayanan bangunan dapat berkurang akibat faktor alam, seperti gempa bumi dan pergerakan tanah.

Sebagai upaya untuk mengetahui tingkat kelayanan bangunan, maka diperlukan adanya uji kelayakan bangunan. Pengujian tersebut menjamin struktur bangunan gedung dalam kondisi yang baik dan memenuhi kriteria teknis bangunan yang layak, baik dari segi mutu (keamanan), maupun kenyamanan bangunan, sehingga dapat melayani kebutuhan sesuai dengan fungsinya.

Salah satu pengujian yang dilakukan untuk mengetahui tingkat kelayakan bangunan adalah pengukuran kemiringan bangunan (verticality & horizontality measurement). Pengukuran kemiringan bangunan bertujuan untuk menentukan apakah nilai kemiringan suatu bangunan masih memenuhi toleransi kemiringan yang diijinkan oleh standar peraturan yang berlaku ataupun tidak. Dengan demikian, berdasarkan hasil pengukuran tersebut kemudian dapat ditentukan tindakan tepat selanjutnya agar bangunan tetap dapat memenuhi kebutuhan sesuai fungsinya. Jika Anda memerlukan audit struktur bangunan yang lebih komprehensif, pengukuran kemiringan ini menjadi salah satu komponen penting dalam proses evaluasi menyeluruh.



1.2 Rumusan Masalah

Rumusan masalah dari penulisan artikel ini yaitu :

  1. Peralatan apakah yang digunakan dalam pengukuran kemiringan bangunan?
  2. Bagaimana prinsip dari pengukuran kemiringan bangunan?
  3. Bagaimana uraian metodologi atau langkah-langkah dari pengukuran kemiringan bangunan?
  4. Bagaimana output atau keluaran yang dihasilkan dari pengukuran kemiringan bangunan?


1.3 Tujuan dan Manfaat

Tujuan Artikel:

  • Memberikan pemahaman komprehensif tentang bagaimana pengukuran kemiringan bangunan dilakukan secara profesional, mulai dari peralatan presisi (ETS), prinsip kerja, metodologi lapangan, hingga interpretasi hasil pengukuran yang akurat sesuai standar SNI.
  • memberikan informasi kepada pembaca mengenai pengukuran kemiringan bangunan yang pernah dilakukan oleh PT. Hesa Laras Cemerlang.

Manfaat bagi Pembaca:

  • Untuk Pemilik/Manager Bangunan: Mengetahui kapan bangunan Anda perlu pengukuran kemiringan, apa risiko jika diabaikan, dan bagaimana hasil pengukuran diinterpretasikan untuk keputusan maintenance atau perbaikan.
  • Untuk Developer/Kontraktor: Memahami prosedur quality control pengukuran kemiringan sebagai bagian dari handover bangunan dan compliance terhadap standar teknis yang berlaku.
  • Untuk Investor/Pemerintah: Mengerti bagaimana pengukuran kemiringan menjadi indikator kelayakan dan keselamatan struktur bangunan, penting untuk penilaian aset dan compliance regulasi.


II. PEMBAHASAN

2.1 Peralatan yang Digunakan

Kemiringan bangunan gedung dapat diketahui dengan melakukan pengukuran horizontality dan verticality struktur-struktur gedung. Pengukuran dilakukan dengan menggunakan Electronic Total Station (ETS) tipe Nikon Nivo 5C nomor C200331 sebagaimana ditunjukkan pada Gambar 1 berikut.

Electronic-Total-Station-ETS-Nikon-Nivo-5C-nomor-C200331
Gambar 1 ETS tipe Nikon Nivo 5C

ETS tipe Nikon Nivo 5C merupakan Reflectorless Total Station yang memungkinkan pengambilan data tanpa menggunakan prisma melainkan melalui pembacaan laser, sehingga memungkinkan pembacaan koordinat objek pada tempat yang tidak dapat dijangkau prisma. Selain itu, data yang dihasilkan dapat lebih akurat dibandingkan penggunaan automatic level karena dengan teknologi reflectorless dapat mengurangi human error dalam pembacaan data.

2.2 Prinsip Kerja

2.2.1 Alur Kerja

Secara umum alur kerja pada pengukuran kemiringan bangunan gedung ditunjukkan pada Gambar 2 berikut.

Alur-kerja-Pengukuran-kemiringan-bangunan-gedung
Gambar 2 Alur kerja pengukuran kemiringan bangunan gedung

2.2.3 Prinsip Pengukuran

Prinsip umum dari pengukuran kemiringan bangunan gedung menggunakan ETS adalah dengan mengukur koordinat struktur bangunan yang tampak pada keempat sisi bangunan, baik berupa dinding, kolom, balok, maupun plat. Pengukuran kemiringan dilakukan per sisi gedung karena alat ETS hanya dapat menjangkau maksimal dua sisi bangunan pada satu kali berdiri alat (jika tempat bangunan berdiri merupakan lahan terbuka), maka untuk mengukur kedua sisi bangunan lainnya, perlu dilakukan pemindahan alat ke tempat lain. Adapun sistem koordinat yang digunakan pada pengukuran kemiringan bangunan merupakan sistem koordinat lokal, sehingga tidak memerlukan BM (Bench Mark). Hal ini disebabkan posisi bangunan yang dibutuhkan hanya merupakan posisi relatif antar struktur, bukan posisi sebenarnya di permukaan bumi.

Hasil dari pengukuran kemiringan ini berupa koordinat 3D dari struktur yang ditembak, yaitu koordinat X, Y, dan Z. Hasil tersebut kemudian diplot pada perangkat lunak untuk selanjutnya dilakukan pengolahan agar dapat diketahui nilai kemiringannya.

Nilai kemiringan kolom atau dinding dapat diketahui dari perbedaan koordinat X dan koordinat Y antara bagian atas dan bagian bawah kolom dan dinding. Sementara nilai kemiringan balok dapat diketahui dari perbedaan koordinat Z (perbedaan tinggi) antara sisi kanan dan sisi kiri balok. Sedangkan plat yang turun dapat diketahui dari perbedaan koordinat Z (perbedaan tinggi) pada area plat yang sama.

Adapun arah kemiringan setiap struktur bangunan dapat ditentukan berdasarkan sumbu X dan sumbu Y perangkat lunak. Ilustrasi untuk arah kemiringan struktur bangunan secara umum ditunjukkan pada Gambar 3 berikut.

Gambar 3 Ilustrasi arah kemiringan bangunan
Gambar 3 Ilustrasi arah kemiringan bangunan

2.2.3 Standar Peraturan

Setelah diperoleh nilai kemiringan struktur hasil pengukuran, kemudian pada nilai tersebut dilakukan verifikasi untuk menentukan apakah kemiringan atau lendutan struktur memenuhi batas kemiringan atau lendutan maksimum yang diijinkan. Aturan mengenai batas kemiringan atau lendutan maksimum yang diijinkan terdapat pada SNI 03-1729-2002.

Berdasarkan bab 6, sub bab 6.4.3 pada SNI tersebut, batas kemiringan atau lendutan maksimum yang diijinkan diuraikan pada Tabel 1 berikut.
Tabel 1 Standar peraturan mengenai batas toleransi kemiringan strukturTabel 1 Standar peraturan mengenai batas toleransi kemiringan struktur

2.3 Metodologi Pengukuran

Langkah-langkah dalam melakukan pengukuran kemiringan gedung menggunakan ETS diuraikan sebagai berikut :

    1. mendirikan ETS dan melakukan centering alat ;
    2. mendirikan reflektor dan melakukan centering ;
    3. membidik reflektor sebagai backsight, yaitu arah (sudut) acuan untuk pengukuran koordinat titik ;
    4. memasukan koordinat (lokal) tempat beridiri ETS ;
    5. membidik struktur gedung yang tampak pada kedua sisi gedung ;
    6. memindahkan alat ke tempat yang dapat menjangkau kedua sisi gedung lainnya dan melakukan centering ;
    7. memindahkan reflektor ke tempat berdiri ETS sebelumnya dan melakukan centering ;
    8. membidik reflektor sebagai backsight ;
    9. membidik struktur gedung yang tampak pada sisi gedung lainnya ;
    10. mengunduh file hasil pengukuran koordinat ;
    11. melakukan plot hasil ukuran pada perangkat lunak ;
    12. memeriksa koordinat struktur setiap sisi gedung ;
      • Suatu dinding dan kolom dikatakan lurus apabila :

      • Adapun dikatakan miring apabila :

      • Suatu balok dan plat dikatakan lurus apabila :
      • Adapun dikatakan miring apabila :

13. menghitung nilai kemiringan dengan mengukur perbedaan koordinat X dan koordinat Y antara bagian atas dan bagian bawah kolom atau dinding, perbedaan koordinat Z (perbedaan tinggi) antara sisi kanan dan sisi kiri balok, dan perbedaan koordinat Z (perbedaan tinggi) pada area plat yang sama.

2.4 Output yang Dihasilkan

2.4.1 Lokasi Struktur yang Diukur

Lokasi struktur bangunan Rumah Pompa Air Baku PT. Aetra Air Jakarta – Pulogadung yang dilakukan pengukuran kemiringan ditunjukkan pada Gambar 4 berikut.

Gambar 4 Lokasi struktur yang dilakukan pengukuran kemiringan
Gambar 4 Lokasi struktur yang dilakukan pengukuran kemiringan

Adapun arah kemiringan struktur ditunjukkan pada Gambar 5 berikut.

Gambar 5 Arah kemiringan struktur
Gambar 5 Arah kemiringan struktur Arah kemiringan struktur

2.4.2 Hasil Pengukuran Kemiringan Bangunan

Hasil pengukuran kemiringan bangunan berupa nilai kemiringan beserta toleransi yang diijinkan oleh standar peraturan yang berlaku. Dengan demikian, dapat diketahui status kemiringan struktur apakah masih dalam keadaan aman ataupun tidak. Hasil pengukuran kemiringan bangunan tersebut dapat dilihat pada Tabel 2 berikut.

Tabel 2 Hasil pengukuran kemiringan bangunan

Berdasarkan Tabel 2 di atas, dapat diketahui terdapat nilai kemiringan struktur yang melebih toleransi kemiringan yang diijinkan peraturan, yaitu Dinding As 1-8 / C. Selisih nilai kemiringan Dinding As 1-8 / C dengan toleransi kemiringan yang diijinkan peraturan yaitu 6.091 mm.

III. PENGUKURAN KEMIRINGAN BANGUNAN UNTUK BERBAGAI KONDISI LOKASI

Konteks Pengukuran Kemiringan di Indonesia

Pengukuran kemiringan bangunan di Indonesia memiliki konteks yang beragam tergantung kondisi geografis dan geologi lokal. Faktor-faktor seperti zona seismik, jenis tanah, dan kondisi lingkungan mempengaruhi kapan dan mengapa pengukuran ini menjadi penting.

Zona Seismik

Di wilayah dengan tingkat aktivitas gempa tinggi seperti Jawa, Sumatera, dan Sulawesi, pengukuran kemiringan menjadi bagian penting dari survei dan investigasi pasca-gempa untuk memastikan integritas struktural bangunan.

Kondisi Tanah Lembek dan Rawa

Daerah-daerah seperti Jakarta, Surabaya, dan kawasan rawa lainnya memiliki kondisi tanah yang dapat mengalami penurunan (settlement) yang tidak merata. Dalam konteks ini, pengukuran kemiringan berguna untuk monitoring berkala dan deteksi dini perubahan elevasi struktur bangunan.

Kebutuhan Industri dan Manufaktur

Untuk fasilitas pabrik dan industrial buildings, pengukuran kemiringan juga penting untuk memastikan lantai produksi tetap level sesuai spesifikasi operational equipment.

IV. PERTANYAAN UMUM TENTANG PENGUKURAN KEMIRINGAN BANGUNAN

P: Kapan saya perlu melakukan pengukuran kemiringan bangunan?

J: Pengukuran biasanya dilakukan dalam beberapa situasi:

  • Sebelum handover proyek: Untuk pemeriksaan awal quality control setelah selesai konstruksi
  • Setelah kejadian gempa: Untuk mengevaluasi kemungkinan adanya perubahan struktural
  • Jika ada tanda visual: Seperti retak pada dinding, pintu/jendela yang tidak berfungsi normal, atau lantai yang tidak rata
  • Monitoring berkala: Terutama untuk bangunan di lokasi tertentu yang memerlukan pengamatan rutin

P: Apa perbedaan antara kemiringan yang normal vs yang perlu ditindaklanjuti?

J: Standar yang berlaku adalah SNI 03-1729-2002 yang mendefinisikan toleransi kemiringan maksimal untuk berbagai jenis struktur. Jika pengukuran menunjukkan nilai kemiringan melampaui batas yang diizinkan standar, maka diperlukan evaluasi lebih lanjut untuk menentukan tindakan yang tepat.

P: Bagaimana cara membedakan kemiringan akibat gempa versus settlement tanah?

J: Membedakan penyebab kemiringan memerlukan analisis mendalam yang menggabungkan berbagai informasi seperti pola kerusakan, kondisi geologi, dan timeline kejadian. Dalam banyak kasus, diperlukan investigasi geoteknik tambahan dan konsultasi dengan expert untuk diagnosis yang akurat.

P: Berapa biaya pengukuran kemiringan bangunan?

J: Biaya pengukuran tergantung pada berbagai faktor seperti ukuran bangunan, kompleksitas struktur, lokasi, dan jenis layanan yang dibutuhkan. Untuk informasi harga yang akurat sesuai kebutuhan spesifik proyek Anda, silakan hubungi tim HESA untuk mendapatkan quotation.

P: Alat apa yang digunakan untuk pengukuran kemiringan bangunan?

J: HESA menggunakan Electronic Total Station (ETS) tipe Nikon Nivo 5C, yaitu alat survey presisi tinggi dengan teknologi reflectorless yang memungkinkan pengambilan data koordinat 3D akurat pada berbagai jenis permukaan struktur bangunan. Untuk kebutuhan survey yang lebih spesifik, survey GPS geodetic atau metode lainnya dapat dipertimbangkan.




III. KESIMPULAN DAN SARAN

3.1 Kesimpulan

Kesimpulan dari artikel ini yaitu :

  1. Peralatan yang digunakan dalam pengukuran kemiringan bangunan gedung adalah ETS (Electronic Total Station) tipe Nikon Nivo 5C.
  2. Prinsip dari pengukuran kemiringan bangunan gedung adalah dengan menghitung perbedaan nilai koordinat 3D (X, Y, Z) untuk struktur yang sama. Kolom dan dinding yang miring ditandai dengan adanya perbedaan koordinat X dan Y antara bagian atas dan bagian bawah. Sedangkan balok dan plat yang lendut atau turun ditandai dengan adanya perbedaan koordinat Z (perbedaan tinggi) pada area plat yang sama.
  3. Kemiringan bangunan diukur dengan melakukan pengukuran koordinat struktur gedung yang tampak, baik berupa kolom, dinding, balok, maupun plat. Kemudian, data koordinat tersebut diplot pada perangkat lunak untuk selanjutnya ditentukan nilai dan arah kemiringan setiap struktur. Selanjutnya, dengan mengacu pada standar peraturan yang berlaku, dapat dihitung toleransi kemiringan setiap struktur. Dengan demikian, pada akhirnya dapat diketahui status kemiringan struktur apakah masih dalam kondisi aman ataupun tidak.

3.2 Saran

Beberapa hal yang dapat diterapkan pada pengukuran kemiringan bangunan yaitu :

  1. Sebaiknya menembak struktur dengan permukaan (finishing) yang rata karena akan mempengaruhi nilai kemiringan yang diperoleh.
  2. Pada pengukuran kemiringan bangunan untuk keperluan monitoring, sebaiknya dibuat arah acuan pengukuran (backsight) dan tempat berdiri alat ETS yang tetap, yakni dengan memberi tanda yang tidak hilang atau menggunakan benda di sekitar sebagai tanda backsight dan tempat berdiri alat ETS.

DAFTAR PUSTAKA

SNI 03-1729-2002

VI. DOKUMENTASI PROJECT PENGUKURAN KEMIRINGAN BANGUNAN

Berikut Dokumentasi Proyek​ Pengukuran Kemiringan Bangunan yang dikerjakan oleh PT Hesa:

Pengukuran Kemiringan Bangunan Aula PT. Emsindo – Bogor



Levelling Lantai Pabrik PT. Cahaya Prima Sentosa – Tangerang



Butuh Bantuan? Konsultasi Pengukuran Kemiringan Bangunan Anda

Jika bangunan Anda memerlukan pengukuran kemiringan atau audit struktur, tim expert HESA siap membantu dengan metodologi profesional dan laporan komprehensif.

PT. Hesa Laras Cemerlang

Alamat: Komplek Rukan Mutiara Faza RB 1, Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur,
Email: kontak@hesa.co.id
WhatsApp Business: 081291442210 / 08118889409

Silahkan Klik Link Whatsapp di bawah

Perbedaan Antara Analisis Struktur Dengan Desain Struktur

Perbedaan Antara Analisis Struktur Dengan Desain Struktur

Analisis Struktur dan Desain Struktur

Keamanan struktur dibangun melalui dua tahapan teknis yang berbeda namun saling terkait: analisis struktur dan desain struktur.
Analisis berfokus pada memahami perilaku struktur terhadap beban yang bekerja, sementara desain menerjemahkan hasil analisis tersebut menjadi pilihan sistem, dimensi, dan material yang sesuai. Keduanya tidak saling menggantikan dan perlu dijalankan secara berurutan.

Apa yang Dimaksud dengan Analisis Struktur?

Analisis struktur bertujuan untuk memahami respons struktur terhadap beban nyata yang bekerja. Melalui analisis, engineer mengevaluasi bagaimana struktur bereaksi terhadap kombinasi beban—baik beban mati, beban hidup, maupun beban lingkungan—dalam bentuk gaya dalam, reaksi perletakan, dan deformasi.

Perbedaan Analisis Struktur dan Desain Struktur

Secara teknis, analisis struktur merupakan proses untuk mengetahui perilaku elemen dan sistem struktur akibat beban tertentu atau kombinasi beban yang direncanakan. Output analisis berupa data kuantitatif seperti gaya dalam, reaksi tumpuan, dan lendutan.

Data tersebut menjadi dasar untuk menilai apakah suatu konfigurasi struktur masih bekerja secara aman dan realistis. Tanpa pemahaman perilaku struktur melalui analisis, tahapan berikutnya tidak memiliki pijakan teknis yang memadai.

Apa yang Dimaksud dengan Desain Struktur?

Desain struktur merupakan proses menerjemahkan hasil analisis menjadi keputusan teknis yang konkret.
Pada tahap ini, engineer menentukan dimensi elemen, jenis material, serta kebutuhan tulangan atau penguatan agar struktur mampu menahan gaya yang telah dihitung sebelumnya.

Proses Desain Struktur

Desain Elemen Struktur

Penentuan Dimensi dan Material

Desain struktur mencakup pemilihan sistem struktur, penentuan geometri dan dimensi elemen, serta spesifikasi material yang digunakan. Tujuannya adalah memastikan struktur dapat bekerja aman selama umur rencana dengan tingkat efisiensi yang wajar.

Kualitas desain sangat bergantung pada kualitas input analisis. Dimensi dan material yang dipilih seharusnya cukup untuk menahan gaya yang terjadi tanpa berlebihan, sehingga kinerja struktur dan efisiensi biaya tetap seimbang.

Analisis vs Desain Struktur dalam Pengambilan Keputusan

Aspek Analisis Struktur Desain Struktur
Fokus utama Memahami respons struktur terhadap beban aktual Menentukan dimensi dan spesifikasi elemen
Output kunci Gaya dalam, deformasi, reaksi tumpuan Ukuran elemen, material, kebutuhan tulangan
Peran keputusan Menilai apakah sistem struktur masih rasional Menentukan bagaimana struktur direalisasikan
Risiko jika dilewati Perilaku struktur tidak terprediksi Dimensi tidak efisien atau tidak memadai

Keterkaitan Analisis dan Desain Struktur

Analisis dan desain merupakan rangkaian proses yang berurutan dan saling bergantung.
Analisis memberikan gambaran perilaku struktur, sementara desain menggunakan gambaran tersebut untuk menetapkan keputusan teknis pada level elemen dan sistem.

Proses Analisis dan Desain Struktur Terintegrasi

Dalam praktik, kedua tahapan ini sering berjalan berulang dan saling dikoreksi. Pendekatan ini memastikan struktur tidak hanya memenuhi persyaratan teknis di atas kertas, tetapi juga relevan terhadap kondisi nyata dan tujuan perencanaan.

Review Analisis dan Desain Struktur Existing

Pada bangunan atau infrastruktur existing, analisis dan desain awal sering dibuat berdasarkan asumsi kondisi yang sudah berubah. Perubahan fungsi, penambahan beban, atau temuan lapangan dapat membuat hasil perencanaan lama perlu ditinjau kembali.

PT Hesa Laras Cemerlang membantu melakukan review teknis untuk menilai kesesuaian antara analisis, desain, dan kondisi aktual struktur. Evaluasi difokuskan pada kapasitas elemen, relevansi asumsi beban, serta implikasinya terhadap risiko dan keputusan operasional.

Hasil review diarahkan untuk memberikan kejelasan teknis—apakah struktur masih berada dalam kondisi yang dapat diterima, memerlukan penyesuaian terbatas, atau perlu disiapkan strategi perkuatan dan mitigasi risiko yang lebih terukur.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Analisis & Desain Struktur

Pemeriksaan Struktur Jembatan

Pemeriksaan Struktur Jembatan

Pemeriksaan Struktur Jembatan: Dasar Pengambilan Keputusan Teknis

Pemeriksaan struktur jembatan merupakan langkah awal dan fondasi utama dalam memastikan keamanan, keandalan, dan keberlanjutan fungsi jembatan. Melalui asesmen menyeluruh—mulai dari pengumpulan data perencanaan, inspeksi visual, pengujian material, hingga analisis struktur—tim teknis dapat menentukan kondisi aktual jembatan dan risiko yang mungkin terjadi.

Hasil pemeriksaan ini menjadi rujukan awal untuk seluruh keputusan lanjutan, termasuk apakah diperlukan pengujian tambahan seperti Non-Destructive Testing (NDT), uji beban statik, atau uji beban dinamik dan analisis modal operasional (OMA) untuk memverifikasi perilaku struktur saat beroperasi.

Dengan pemeriksaan struktur yang terstruktur dan berbasis data, pengelola jembatan tidak hanya mengetahui apa yang terjadi pada struktur, tetapi juga langkah teknis paling tepat untuk menjaga keselamatan pengguna dan umur layanan jembatan.

Posisi Pemeriksaan Struktur dalam Siklus Umur Jembatan

Pada jembatan yang telah beroperasi, pemeriksaan struktur merupakan bagian dari pengendalian risiko sepanjang umur layan. Perubahan volume lalu lintas, beban kendaraan, lingkungan, dan fungsi jembatan akan langsung mempengaruhi kapasitas struktur aktual.

Pemeriksaan struktur menutup kesenjangan antara asumsi desain awal dan kondisi eksisting, sehingga keputusan teknis tidak didasarkan pada perkiraan, melainkan pada data lapangan yang terverifikasi.

Pemeriksaan Struktur Jembatan

Peran Pemeriksaan terhadap Penentuan Tingkat Risiko

Hasil pemeriksaan struktur memungkinkan engineer memetakan tingkat risiko secara lebih objektif. Temuan retak reminder, deformasi, penurunan pondasi, atau degradasi material tidak berdiri sendiri, tetapi harus dibaca dalam konteks sistem struktur jembatan secara keseluruhan.

Dari sini dapat ditentukan apakah risiko bersifat lokal dan terkendali, atau sudah mengarah pada potensi gangguan fungsi jembatan dalam jangka menengah hingga panjang.

Lingkup Kerja Pemeriksaan Struktur Jembatan

Proses tahapan dan lingkup assesmen struktur jembatan terdiri atas:

Pengumpulan Data

Pengumpulan data bertujuan membangun dasar evaluasi teknis yang akurat. Data yang dikumpulkan meliputi:

  • dokumen perencanaan dan as-built drawing;
  • data pengawasan dan riwayat konstruksi;
  • informasi lalu lintas dan pola pembebanan selama masa operasi

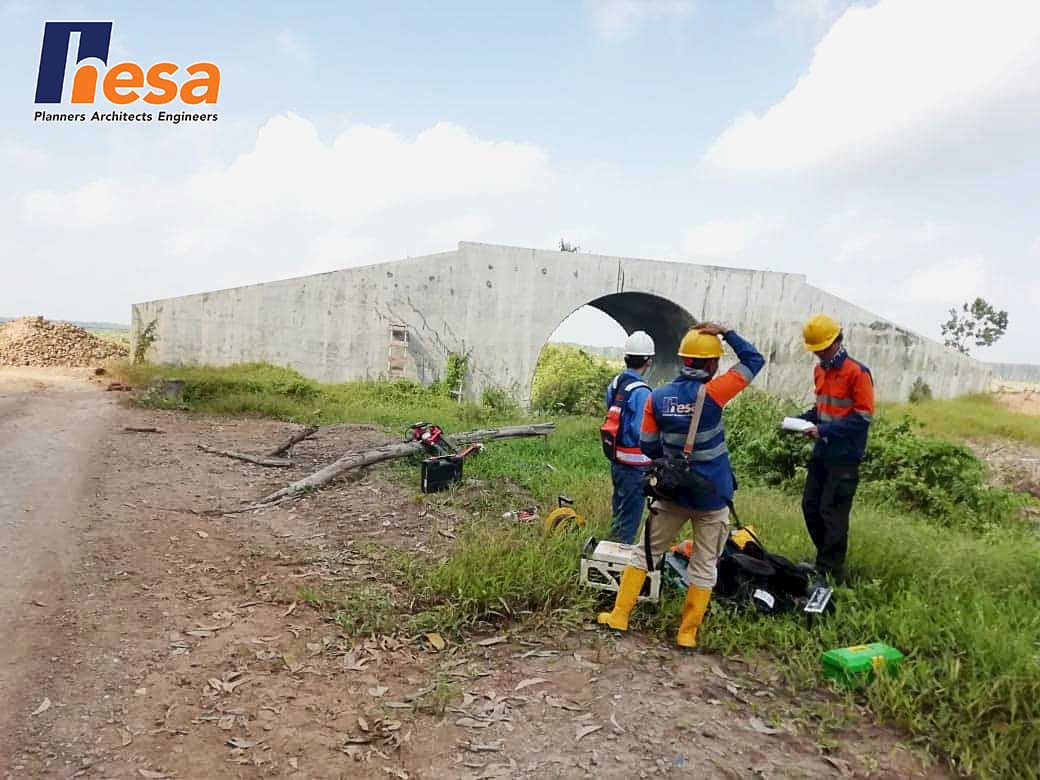

Pengujian Lapangan

Pengujian lapangan dilakukan untuk memverifikasi kondisi fisik dan material struktur melalui metode destruktif maupun non-destruktif, meliputi:

  • pendataan defect, deviasi, dan anomali terhadap gambar rencana;
  • pengujian material on-site menggunakan NDT seperti Hammer Test, UPVT, Pulse Echo, Half Cell, dan Brinell;
  • verifikasi geometri serta kedalaman pondasi dengan Ground Penetrating Radar (GPR).

Investigasi Teknis

Investigasi dilakukan untuk memperoleh data lanjutan yang tidak dapat dipastikan melalui inspeksi visual dan pengujian permukaan, meliputi:

  • pengambilan sampel baja dan beton menggunakan metode core drill untuk pengujian laboratorium;
Pengambilan sampel beton
  • investigasi tanah melalui deep boring, standard penetration test, dan undisturbed sampling;

  • verifikasi integritas dan daya dukung pondasi menggunakan metode seismic shock test.

Analisis dan Verifikasi Struktur

Seluruh data hasil pengumpulan, pengujian, dan investigasi dikompilasi untuk membangun model struktur dan pembebanan. Analisis dilakukan menggunakan perangkat lunak teknik untuk mensimulasikan respons struktur terhadap beban operasional.

Hasil simulasi kemudian diverifikasi dengan kondisi aktual di lapangan guna memastikan bahwa model merepresentasikan perilaku struktur secara realistis.

Batasan Pemeriksaan dan Kebutuhan Pendekatan Terpadu

Tidak ada satu metode pemeriksaan yang mampu menjawab seluruh permasalahan struktur jembatan. Oleh karena itu, hasil pemeriksaan harus dibaca sebagai bagian dari pendekatan terpadu yang menggabungkan inspeksi visual, pengujian lapangan, investigasi material, dan analisis struktur.

Pendekatan ini membantu mencegah keputusan yang terlalu menyederhanakan kondisi jembatan hanya berdasarkan satu indikator.

Implikasi terhadap Operasional dan Manajemen Jembatan

Pemeriksaan struktur tidak hanya berdampak pada aspek teknis, tetapi juga pada kebijakan operasional. Hasil asesmen dapat menjadi dasar pembatasan beban, pengaturan lalu lintas sementara, hingga penentuan prioritas perbaikan atau perkuatan.

Tanpa dasar teknis yang kuat, keputusan operasional berisiko bersifat reaktif dan berpotensi menimbulkan gangguan layanan atau risiko keselamatan pengguna.

Konklusi Pemeriksaan Struktur Jembatan

Dari hasil pemeriksaan dan analisis, diperoleh laporan teknis yang mencakup:

  • identifikasi penyebab utama potensi kegagalan struktur;
  • penilaian risiko lanjutan terhadap keberlanjutan fungsi jembatan;
  • rekomendasi teknis berupa pemeliharaan, perbaikan, perkuatan, atau penggantian jembatan.

Evaluasi Teknis sebagai Dasar Keputusan Jembatan Existing

Pemeriksaan struktur jembatan bertujuan memberikan kejelasan teknis mengenai kondisi aktual dan tingkat keandalannya. Evaluasi dilakukan untuk memastikan apakah jembatan masih layak beroperasi dengan aman atau memerlukan intervensi teknis tertentu.

PT Hesa Laras Cemerlang melakukan pemeriksaan dan evaluasi struktur jembatan berbasis data lapangan dan analisis. Hasil evaluasi diarahkan untuk mendukung pengambilan keputusan—mulai dari pemeliharaan rutin, perbaikan terbatas, hingga perencanaan perkuatan atau penggantian jembatan secara terukur.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Pemeriksaan & Evaluasi Struktur Jembatan

Cara Pemeriksaan Gedung Pasca Gempa Secara Mandiri

Cara Pemeriksaan Gedung Pasca Gempa Secara Mandiri

Pemeriksaan Awal Gedung Pasca Gempa: Fokus Risiko Struktur

Batas Pemeriksaan Awal
Pemeriksaan yang dibahas pada halaman ini bersifat screening visual awal untuk membaca indikasi risiko pasca gempa. Pemeriksaan ini bukan penilaian kelayakan struktur menyeluruh dan tidak menggantikan evaluasi teknis oleh profesional struktur.

Pemeriksaan awal yang dibahas pada panduan ini adalah langkah pertama pemilik gedung untuk membaca kondisi struktur pasca gempa. Tujuannya tegas: menentukan apakah temuan memerlukan perbaikan lokal, penilaian teknis lanjutan, atau tindakan segera. Setelah pemeriksaan selesai, temuan Anda akan masuk ke salah satu dari empat tingkat kerusakan—lihat klasifikasi kerusakan di halaman lain untuk memahami implikasi dari setiap temuan.

Artikel tentang Cara Pemeriksaan Gedung Pasca Gempa ini kami buat atas dasar pertanyaan dari banyaknya pihak yang mengajukan pertanyaan kepada kami, tentang “Apa Yang Harus Dilakukan Pemilik Bangunan Atau Building Management Pasca Gempa?”

Pasca terjadinya gempa, ada baiknya pemilik gedung atau penyewa ataupun building management suatu gedung bertingkat memeriksa kerusakan yang terjadi pada struktur bangunan.

Artikel ini membahas langkah pemeriksaan awal pasca gempa untuk membantu membaca indikasi risiko struktur, serta memahami kapan temuan visual cukup dan kapan diperlukan penilaian teknis lanjutan.

Langkah-Langkah Pemeriksaan Gedung Pasca Gempa

Pemeriksaan awal dapat dilakukan secara visual untuk memastikan keamanan kondisi bangunan pasca-gempa, dimulai dari mengecek struktur utama yang terlihat.

Pemeriksaan Awal Elemen Struktur Utama

Kolom atau Tiang Struktur

Kategori Risiko: Tinggi

Yang biasanya langsung bisa diamati adalah kolom atau tiang.

  • Jika kondisi dan bentuknya tak berubah, berarti tak ada masalah.
  • Jika ada retakan harus dilihat lebih lanjut, apakah ada retakan atau tidak.
  • Jika terdapat retak lihat dengan seksama apakah retaknya hanya di permukaan saja ataukah ada kemungkinan sampai ke dalam.
Temuan Visual Makna Risiko Status
Retak permukaan Indikasi non-struktural Perlu verifikasi
Retak dalam / terlihat pembesian Indikasi struktural Berisiko

Kalau yakin hanya di permukaan, artinya hanya bagian material finishing-nya saja yang rusak (misalkan hanya plesterannya atau material pembungkus lainnnya saja yang rusak.

Namun jika terlihat retak cukup dalam (sampai terlihat pembesiannya) atau secara kasat mata terlihat perubahan bentuk kolom misalkan miring atau bengkok sebaiknya anda waspada dan mengisolasi area tersebut.

Dalam kondisi kerusakan seperti gambar diatas ini, sebelum dilakukan perbaikan, maka harus dilakukan pengujian lebih lanjut untuk memastikan bahwa struktur masih bisa diperbaiki atau tidak, agar perbaikan yang dilakukan tidak sia-sia atau sebaiknya langsung diganti saja.

Retak permukaan pada beton tidak dapat dinilai hanya dari observasi visual. Gunakan UPV (ultrasonic pulse velocity) atau metode NDT lain untuk verifikasi kedalaman retak—lihat resources klasifikasi kerusakan untuk konteks dampak dari kedalaman retak ini.

C:\Users\User\Documents\Maybank Palu\Photo Maybank Palu\H2\IMG_4749.JPG

Tim Hesa dalam sebuah investigasi sebuah gedung: Keretakan kolom hanya pada permukaan saja, pada material finishing, yang sebenarnya tidak berpotensi mengakibatkan keruntuhan struktur, namun pemilik gedung ingin memastikan apakah retaknya membahayakan atau tidak, maka dilakukan pengukuran kedalaman retak dengan ultrasonic pulse velocity test, UPVTSetelah menemukan indikasi kerusakan pada kolom, Anda akan perlu memahami apakah temuan ini berada di level kerusakan Ringan, Sedang, atau Parah. Pelajari klasifikasi 4 tingkat kerusakan bangunan pasca gempa untuk menentukan langkah tindak lanjut yang tepat.

Lantai Dasar di Sekitar Kolom

Kategori Risiko: Menengah (bergantung kondisi kolom)

Yang dapat langsung diamati adalah lantai dasar.

Jika terjadi perubahan elevasi permukaan lantai, misalnya bergelombang, atau amblas, atau pecah dan posisinya di sekitar kolom, bisa jadi karena adanya kerusakan atau pergeseran ataupun penurunan pondasi.

Tapi tidak perlu khawatir lebih dulu, kalau tidak ada kerusakan pada kolom, belum tentu itu akibat kerusakan atau pergeseran pondasi.

Dan setelah pemeriksaan berikutnya yaitu balok (akan dijelaskan berikutnya) jika tidak ditemukan kerusakan, maka tak perlu khawatir kerusakan yang ada hanya pada lantai dasarnya saja.

Hasil gambar untuk penurunan lantai rumah pondasi

Indikasi Lantai Relasi Struktur Catatan Risiko
Amblas / bergelombang Dekat kolom Perlu cek kolom & balok
Pecah lokal Jauh kolom Kemungkinan non-struktural

Jika terjadi kerusakan pada lantai, untuk memastikan bahwa hal tersebut bukan kerusakan pondasi, lakukan pemeriksaan dengan seksama adakah kerusakan pada kolom terdekat.

Jika tidak ada, periksa apakah apakah ada retak pada balok dan sambungan balok kolom.

Jika tidak ada kerusakan pada kolom dan balok, kemungkinan hanya penurunan tanah di bawah penutup lantai saja, maka tidak berpotensi mengakibatkan keruntuhan struktur.

Baca Juga: ANALISIS PUSHOVER UNTUK MENGETAHUI PERILAKU STRUKTUR SAAT TERKENA GEMPA

Balok dan Sambungan Balok–Kolom

Kategori Risiko: Tinggi

Balok adalah bagian struktur bangunan yang menahan beban pelat lantai.

Balok yang melintang menghubungkan satu kolom dan kolom lainnya disebut balok induk. Sedangkan balok anak, biasanya lebih kecil, difungsikan untuk membagi beban jika bentangan pelat lantai terlalu panjang dan biasanya menahan beba pada dua balok induk di ujung-ujungnya.

Untuk memeriksa balok umumnya harus membongkar plafond.

Agar tidak terlalu banyak membongkar palfond, utamakan pengecekan pada bagian sambungan balok (induk) dengan kolom. Periksa apakah kondisi sambungan antara balok dan kolom dan kondisi di ujung-ujung balok dekat kolom dalam keadaan baik, tidak ada retakan dan pergeseran.

Hasil gambar untuk KERUSAKAN KOLOM AKIBAT GEMPA

Jika kondisi kerusakan seperti ini jika akan diperbaiki harus dilakukan pengujian lebih lanjut untuk memastikan bahwa struktur masih bisa diperbaiki atau tidak, agar perbaikan yang akan dilakukan tidak sia-sia atau langsung diganti saja
Area Risiko Konsekuensi
Sambungan balok–kolom Kritis Potensi kegagalan struktur
Ujung balok Menengah–tinggi Penurunan kapasitas beban

Keretakan pada sambungan balok yang tidak membahayakan, karena hanya bagian permukaan, bagian finishingnya saja yang rusak, dapat langsung diperbaiki dan dirapihkan kembali.

Namun untuk meyakinkan, pastikan adakah penurunan balok ataupun pergeseran pada balok, jika tidak ada dapat langsung diperbaiki dan dirapihkan kembali

Ketiga elemen struktur di atas kolom, balok dan pondasi adalah elemen struktur yang jika mengalami kerusakan dapat mengakibatkan keruntuhan bangunan, sehingga pemeriksaan atas elemen-elemen tersebut harus diprioritaskan.

Tangga

Kategori Risiko: Keselamatan Pengguna

Pastikan sambungan antara tangga dengan balok atau lantai dalam keadaan baik, tidak ada retakan besar dan pergeseran.

Jika yakin yang terjadi hanya retakan kecil, tak perlu khwatir, namun jika terjadi retakan besar sebaiknya jangan dilewati sebelum dilakukan perbaikan dan perkuatan, gunakan akses naik lainnya.

Walaupun kerusakan tangga tidak menyebabkan potensi keruntuhan struktur, namun keruntuhan tangga bisa sangat membahayakan.

Atap

Kategori Risiko: Rendah–Menengah

Yang dapat diamati dengan mudah adalah penutup atap.

Perhatikan apakah terjadi perubahan bentuk ataupun pergeseran pada penutup atap. Kerusakan pada rangka atap biasanya berhubungan dengan tumpuan di bawahnya, yaitu kolom dan balok.

Selama kolom dan balok baik-baik saja, seharusnya tak ada masalah.

Namun, taka da salahnya memastikan rangka atapnya, tentunya harus dilihat dari bawah, biasanya dengan membongkar plafond. Pastikan tidak ada sambungan rangka yang lepas.

Jika ada penutup genteng yang melorot atau seng yang lepas sebagian material penutup atap yang jatuh, selama rangkanya baik-baik saja, tak perlu khawatir, cukup lakukan perbaikan setempat.

Selanjutnya perhatikan langit-langit atau plafon, pastikan tidak ada retakan, jika ada cukup lakukan perbaikan setempat, walaupun tidak berpotensi mengakibatkan keruntuhan struktur, tetap saja jika jatuh bisa saja menimpa dan mencederai sesorang.

Tabel Pemeriksaan Elemen Struktur

Elemen yang Diperiksa Tingkat Risiko Indikasi Umum di Lapangan Fokus Pemeriksaan Kapan Diperlukan Pemeriksaan dengan Alat Alat NDT yang Relevan
Kolom / Tiang Struktur Tinggi Retak permukaan, pola retak memanjang, spalling lokal Verifikasi apakah retak bersifat dangkal atau menembus beton struktural Saat penilaian visual tidak dapat memastikan kedalaman, kontinuitas, atau arah retak Ultrasonic Pulse Velocity (UPV)
Lantai Dasar di Sekitar Kolom Menengah (bergantung kondisi kolom) Lantai amblas, pecah, atau terangkat Korelasi kondisi lantai dengan perilaku kolom dan tumpuan Saat terdapat indikasi pergerakan atau ketidakrataan yang berpotensi terkait elemen struktur utama UPV, Ground Penetrating Radar (GPR)
Balok dan Sambungan Balok–Kolom Tinggi Retak di zona sambungan, retak diagonal Identifikasi potensi gangguan transfer gaya Saat pola retak berada di zona kritis dan tidak dapat dikonfirmasi secara visual Ultrasonic Pulse Velocity (UPV)
Tangga Menengah–Tinggi Retak anak tangga, perubahan elevasi Evaluasi risiko keselamatan pengguna Saat retak atau deformasi mempengaruhi jalur beban dan stabilitas tangga Ultrasonic Pulse Velocity (UPV)
Atap Rendah–Menengah Kebocoran, deformasi rangka Pemeriksaan integritas rangka dan elemen pendukung Saat deformasi atau penurunan kinerja tidak dapat ditentukan penyebabnya secara visual UPV, Infrared Thermography

Elemen Non-Struktur dan Dampaknya

Elemen bangunan lainnya seperti dinding, jendela, pintu, kusen, plafon, partisi dan lantai disebut elemen non-struktur.

Elemen non struktur yang mudah terlihat untuk diamati kerusakannya karena gempa adalah dinding dan jendela. Jika kerusakannya dalam skala kecil seperti sebagian dinding retak, jendela kaca pecah atau plafon jatuh, tak perlu khawatir selama struktur utama (kolom, balok, atap dan pondasi) masih dalam kondisi baik.

Bahkan seandainya ada dinding yang ambruk pun, jangan terlalu khawatir, cukup lakukan renovasi pada lokasi-lokasi yang mengalami kerusakan saja.

Tapi kalimat “jangan terlalu khawatir” bukan berati diartikan tidak perlu diperbaiki, tetap saja yang namanya kerusakan bangunan sebaiknya segera diperbaiki, untuk menghindari kejadian yang tidak diinginkan, misalnya kitchen set jatuh karena retakan dinding, lampu gantung jatuh karena retakan lantai ataupun hal-hal lainnya yang berpotensi mencederai penggunanya.

Yang Tidak Bisa Disimpulkan dari Pemeriksaan Visual

  • Kekuatan sisa struktur
  • Kapasitas gempa bangunan
  • Kelayakan fungsi jangka panjang

Jika setelah dilakukan pengecekan awal pada struktur bangunan tidak ditemukan indikasi kerusakan pada elemen-elemen struktur, berarti bangunan dalam kondisi aman, cukup lakukan perbaikan pada lokasi-lokasi yang mengalami kerusakan.

Tapi jika ditemukan kerusakan pada elemen struktur seperti kolom retak cukup dalam, lantai di bawah kolom naik/ turun, sambungan balok dengan kolom retak pada banyak lokasi segera hubungi profesional:

Kapan Pemeriksaan Profesional Menjadi Perlu

Pemeriksaan profesional menjadi perlu ketika hasil pemeriksaan visual awal tidak lagi memberikan kepastian teknis atas kondisi struktur.

Temuan seperti retak yang cukup dalam pada kolom, perubahan bentuk elemen struktur, perbedaan elevasi lantai di sekitar kolom, atau kerusakan yang muncul pada banyak titik bukan lagi berada pada wilayah asumsi aman berbasis visual.

Pada kondisi tersebut, keputusan tidak lagi berada pada perbaikan lokal atau renovasi permukaan, melainkan pada penilaian apakah struktur masih memiliki kapasitas yang memadai atau memerlukan tindakan lanjutan.

Di titik ini, pemeriksaan lanjutan oleh profesional struktur diperlukan untuk menghindari keputusan yang keliru, baik berupa perbaikan yang tidak efektif maupun pengabaian risiko yang berpotensi membahayakan.

FAQ – Pertanyaan yang Sering Muncul

Kapan pemeriksaan visual tidak lagi memadai?

Pemeriksaan visual tidak lagi memadai ketika retak, deformasi, atau indikasi kerusakan tidak dapat dipastikan hanya dari tampilan permukaan. Pada kondisi tersebut, observasi visual hanya berfungsi sebagai penyaring awal dan belum cukup untuk menilai kondisi internal elemen struktur.

Apa risiko jika keputusan diambil hanya dari observasi visual?

Keputusan yang hanya didasarkan pada observasi visual berisiko mengabaikan kerusakan internal yang tidak terlihat dari luar. Hal ini dapat menyebabkan penilaian kondisi struktur menjadi tidak akurat dan keputusan tindak lanjut tidak sesuai dengan kondisi sebenarnya.

Apakah retak permukaan selalu aman?

Tidak selalu. Sebagian retak memang hanya terjadi pada lapisan finishing, namun pada beberapa kasus retak permukaan dapat menjadi indikasi awal dari kondisi yang lebih dalam. Tanpa data tambahan, retak permukaan tidak dapat langsung dikategorikan aman atau berbahaya.

Bagaimana hasil pemeriksaan awal seharusnya digunakan dalam pengambilan keputusan?

Hasil pemeriksaan awal sebaiknya digunakan sebagai dasar untuk menentukan apakah diperlukan pemeriksaan lanjutan, metode evaluasi tambahan, atau tindakan tertentu. Pemeriksaan awal berfungsi untuk memetakan kondisi dan tingkat kebutuhan analisis lebih lanjut, bukan sebagai satu-satunya dasar keputusan akhir.

Butuh Penilaian Teknis Pemeriksaan Pasca Gempa?

Dalam banyak kasus, pemeriksaan pasca gempa sudah dilakukan—
baik secara visual, internal, maupun oleh tim lapangan.
Namun yang sering tersisa adalah pertanyaan teknis:

Apakah temuan ini sudah cukup untuk mengambil keputusan?
Apakah perlu pengujian lanjutan, atau sebenarnya tidak?

Di titik inilah penilaian independen dibutuhkan.
Untuk membaca ulang temuan kemudianm menerjemahkannya menjadi keputusan teknis yang jelas.

  • Review dan penilaian teknis atas hasil inspeksi pasca gempa
  • Klarifikasi apakah pemeriksaan lanjutan memang diperlukan
  • Penentuan elemen struktur yang perlu perhatian khusus
  • Penyusunan arah tindak lanjut yang proporsional dan rasional

Hubungi : PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Konsultasi Pemeriksaan Pasca Gempa

Konsultan Perencana

Konsultan Perencana

KEPUTUSAN DESAIN DI AWAL SANGAT MENENTUKAN

Keputusan desain yang diambil di fase konsepsi akan menentukan 70–80% dari total biaya proyek dan timeline pelaksanaan. Kesalahan di tahap awal tidak hanya berdampak pada biaya—tetapi juga menjadi sumber konflik di fase konstruksi yang sulit diperbaiki. Banyak proyek mengalami delay signifikan dan redesain mahal karena konsepsi awal tidak matang atau owner tidak melibatkan konsultan sejak awal.

Risiko konkrit: jika struktur atau utilitas didesain tanpa investigasi mendalam terhadap kondisi lapangan dan regulasi lokal, keputusan desain mungkin tidak sesuai SNI atau ketentuan dinas setempat. Akibatnya, izin ditolak, redesign dipaksakan, dan biaya tambahan bisa mencapai 30–50% dari budget awal.

Implikasi: pemilihan konsultan perencana yang tepat di tahap awal bukan opsi administratif, melainkan keputusan strategis untuk menghindari kerugian finansial dan temporal. Sebelum memulai, owner harus memahami apa saja yang perlu diinvestigasi dan pada tahap mana keputusan kritis perlu diambil.

INFORMASI AWAL & INVESTIGASI

Sebagai Konsultan Perencana, pada tahap awal kami akan menjaring informasi selengkap-lengkapnya atas keinginan pengguna jasa, seperti: fungsi, budget, alokasi waktu pelaksanaan, data-data teknis yang tersedia dan lain-lain, sehingga apa yang akan didisain sesuai dengan apa yang diharapkan oleh pengguna jasa.

Konsultan Perencana Bangunan Jakarta PT Hesa Laras
Gambar Alur Integrasi Perancangan
Selain itu dari informasi ini dari awal sudah dapat memberikan penjelasan atas kemungkinan-kemungkinan perubahan dari apa yang diharapkan pengguna jasa, yang berkaitan dengan kesesuaian dengan SNI, regulasi daerah setempat dan kelayakan teknis, dan memberikan masukan dan usulan untuk memenuhi hal tersebut.

Data yang dikumpulkan di tahap ini bukan sekadar arsip administratif—tetapi foundation untuk mengidentifikasi hambatan teknis, regulasi daerah, atau kelayakan SNI sejak dini. Risiko jika investigasi awal diabaikan: asumsi owner tentang kelayakan bangunan ternyata tidak sesuai SNI atau regulasi, atau lokasi memiliki kondisi tanah/hidrologi yang tidak terduga. Akibatnya, perubahan desain menjadi keharusan di fase lanjut, dengan biaya redesign yang besar. Implikasi: semakin detail investigasi awal, semakin rendah risiko perubahan besar di fase pengembangan rencana.

PERTIMBANGAN DESAIN TERINTEGRASI

Dalam suatu perancangan, setidaknya hal-hal berikut ini yang akan dipertimbangkan:

1. ESTETIKA

Dasar keindahan dan keserasian bangunan yang akan memberikan kebanggan pada pemiliknya

2. FUNGSIONAL

Disesuaikan dengan pemanfaatannya dan penggunaanya sehingga memberikan rasa nyaman

3. STRUKTURAL

Struktur yang kuat dan mantap shg memberikan rasa aman untuk tinggal di dalamnya

4. EKONOMIS

Pendemensian (ukuran struktur) yang proporsional dan pemakaian bahan yang sesuai sehingga bangunan awet mempunyai umur yang panjang, pemeliharaan yang mudah.

Keempat aspek ini tidak berdiri sendiri—tetapi saling mempengaruhi dalam setiap keputusan desain. Desain terintegrasi adalah kolaborasi antara arsitektur, struktur, mekanikal, dan elektrikal. Jika satu aspek diabaikan, dampaknya akan terasa di aspek lain. Sebagai contoh: estetika yang ambisius (bentuk kompleks, material khusus) akan membuat struktur lebih sulit dan biaya meningkat. Sebaliknya, desain ekonomis yang ketat bisa membatasi kebebasan rancang dan kenyamanan fungsional.

Keputusan mana yang jadi prioritas—Estetika, Fungsional, Struktural, atauEkonomis—harus ditentukan sejak awal, bukan ditunda hingga fase detail desain. Jika terlambat mengambil keputusan ini, pilihan akan semakin terbatas karena sudah terlanjur jauh, dan setiap perubahan akan menjadi sangat mahal.
Oleh karena itu, konsultan perencana memiliki peran penting: menjelaskan kepada owner dengan transparan dan detail tentang setiap pilihan desain. Jika Anda menginginkan bangunan yang indah dengan desain inovatif, struktur akan lebih kompleks dan biaya akan membengkak. Sebaliknya, jika prioritas adalah hemat biaya, maka ada aspek yang perlu dikompromikan. Owner harus memahami dampak finansial konkrit dari setiap opsi sebelum memutuskan.

KOLABORASI MULTIDISIPLIN & LINGKUNGAN

Konsep dasar rancang bangun adalah suatu hasil kolaborasi dari berbagai disiplin ilmu yang dirangkum dalam bentuk rancangan.

Gagasan dasar muncul dari kreativitas arsitek, baik dalam bentuk intuisi maupun dalam bentuk pemrograman. Rancangan yang dihasilkan selanjutnya diekspresikan dalam satu atau beberapa alternatif lay out bangunan, dimana bentuknya dihasilkan dari pertimbangan rumusan konsep-konsep sistem bangunan (arsitektural, struktural, mekanikal dan elektrikal) dan lingkungan sekitar yang tentunya disesuaikan dengan peruntukan bangunan.

Konsultan Perencana Bangunan Jakarta PT Hesa Laras 2
Gambar Integrasi Sistem Bangunan Dalam Rancangan

Konsepsi desain harus mempertimbangkan kondisi lingkungan konkret di lokasi—topografi, hidrologi, potensi gempa, kondisi tanah, iklim lokal—dan regulasi daerah setempat. Keputusan ini tidak bisa diabaikan atau ditunda ke fase lanjut. Risiko jika desain tidak mempertimbangkan kondisi lokal: fondasi tidak tepat karena tanah lembek atau berair, struktur bermasalah, menjadi safety hazard; atau desain tidak sesuai regulasi dinas setempat sehingga permohonan izin ditolak, menyebabkan delay atau redesign terpaksa.

Dalam praktik lapangan, konflik antara keinginan owner dengan kelayakan regulasi lokal atau kondisi teknis sering muncul di fase awal. Jika tidak diselesaikan cepat melalui diskusi transparan, hambatan ini akan menjadi bottleneck di fase perizinan. Implikasi: konsultan harus proaktif mengidentifikasi hambatan regulasi dan teknis sejak konsepsi, tidak menunggu sampai pra-rencana selesai. Owner perlu memahami batasan-batasan ini sejak awal agar ekspektasi realistis.

TAHAPAN PERENCANAAN & KEPUTUSAN KRITIS

Secara umum tahapan perencanaan meliputi hal-hal yang akan dipaparkan berikut ini:

5A. PERSIAPAN / KONSEPSI PERENCANAAN

    • Pengumpulan data dan informasi lapangan
    • Membuat interpretasi secara garis besar terhadap keinginan pengguna jasa
    • Menyusun program kerja perencanaan
    • Menyusun konsep perencanaan, sketsa dan gagasan
    • Konsultasi dengan pemerintah daerah setempat mengenai peraturan daerah/ perizinan bangunan;

Tahap persiapan adalah investasi awal yang kecil tetapi sangat krusial untuk menghindari kesalahan besar di fase lanjut. Jangan anggap tahap ini sebagai tahap yang bisa dipercepat untuk hemat biaya awal—justru mempercepat di sini akan menghasilkan biaya redesign yang jauh lebih besar di kemudian hari.

Risiko konkrit: jika owner dan konsultan tidak sepemahaman tentang tujuan proyek sejak tahap konsepsi, maka desain akan berubah-ubah di fase development—ini menjadi sumber utama delay dan cost overrun. Konsultasi awal dengan dinas daerah di tahap ini (bukan menunggu pengajuan formal nanti) bisa menghindari penolakan izin dan perubahan order besar di fase yang lebih lanjut.

Implikasi: tahapan persiapan/konsepsi bukan opsi untuk dihemat—jika dilakukan dengan baik, tahap ini menghemat biaya total proyek hingga 15–20% karena meminimalkan rework. Owner harus mengalokasikan budget dan waktu yang cukup untuk fase ini.

5B. PENYUSUNAN PRA-RENCANA

    • Membuat rencana tapak
    • Prarencana bangunan
    • Perkiraan biaya
    • Informasi perizinan sampai mendapatkan advice planning dan keterangan persyaratan bangunan dan lingkungan dari pemerintah daerah setempat.

Pra-rencana adalah titik pivotal di mana owner harus “lock in” desain konsep sebelum melanjut ke gambar detail dan spesifikasi rinci. Pada tahap ini, masih ada fleksibilitas untuk memilih alternatif desain tanpa biaya besar. Setelah fase ini, perubahan akan sangat costly.

Pra-rencana mencakup: rencana tapak (site plan), prarencana bangunan (layout umum), perkiraan biaya awal, dan advice planning dari dinas—ini adalah approval point resmi dari owner dan pemerintah sebelum melanjut ke design development. Risiko jika pra-rencana tidak final: owner minta perubahan besar di fase pengembangan rencana—gambar detail harus diulang, konsultan dan kontraktor membuang waktu, timeline bergeser, dan biaya tambahan muncul.

Implikasi: pra-rencana adalah milestone agreement resmi antara owner, konsultan, dan dinas. Perubahan setelah milestone ini harus melalui formal addendum dan biaya tambahan yang jelas. Owner harus yakin dengan pilihan desain di tahap ini sebelum menandatangani approval.

5C. PENYUSUNAN PENGEMBANGAN RENCANA

    • Gambar rencana arsitektur;
    • Gambar rencana struktur, beserta uraian konsep dan perhitungannya;
    • Gambar rencana utilitas, beserta uraian konsep dan perhitungannya;
    • Garis besar spesifikasi teknis;

Fase pengembangan rencana adalah detailing dari desain yang sudah “locked” di pra-rencana. Gambar rencana arsitektur, struktur, utilitas, dan spesifikasi mulai detail di fase ini. Jika perubahan konsep masih terjadi, dampaknya akan menyebar ke semua disiplin: perubahan struktur akan memaksa utilitas disesuaikan, timing konstruksi berubah, dan koordinasi menjadi kacau.

Risiko: jika masih ada perubahan fundamental (bukan minor detail) di fase ini, koordinasi antar disiplin menjadi tidak terkelola, gambar sering revisi, kontraktor menjadi kebingungan saat konstruksi, dan kualitas pekerjaan turun. Dalam praktik, perubahan di tahap development rencana bisa menambah timeline 2–4 minggu dan biaya koordinasi signifikan.

Implikasi: pada phase ini, owner hanya bisa meminta perubahan minor dan korektif. Perubahan konsep fundamental harus ditolak atau masuk ke addendum resmi dengan biaya tambahan yang transparan. Konsultan harus tegas dalam mengkomunikasikan batas-batas ini kepada owner.

5D. PENYUSUNAN RENCANA DETAIL & RKS

    • Gambar-gambar detail;
    • Rencana kerja dan syarat-syarat (RKS);
    • Rincian volume dan rencana anggaran biaya (RAB) pekerjaan konstruksi fisik dan metode kerja
    • Petunjuk operasional dan perawatan

Fase detail adalah tahap terakhir sebelum konstruksi dimulai. Gambar detail dan Rencana Kerja & Syarat-syarat (RKS) harus akurat dan jelas, karena ketidakakuratan akan menjadi sumber klaim dan dispute di lapangan konstruksi.

RKS dan RAB detail adalah dokumen kontrak antara owner, konsultan, dan kontraktor. Ketidakjelasan atau ambiguitas di dokumen ini sering menjadi sumber konflik di lapangan. Contoh konkrit: jika spesifikasi mutu beton tidak detail, kontraktor dan owner akan berbeda interpretasi, sehingga ada claim “itu bukan yang disepakati”. Atau jika gambar detail tidak mencakup kondisi lapangan yang kompleks (misalnya utilitas existing yang harus dipertahankan), kontraktor akan claim biaya tambahan karena kondisi lapangan berbeda dengan gambar.

Dalam praktik lapangan, 60–70% dispute konstruksi terjadi karena ambiguitas atau ketidakakuratan di RKS dan gambar detail. Implikasi: fase detail harus diverifikasi lapangan secara ketat sebelum dokumen final. Owner sebaiknya melakukan field verification bersama konsultan untuk memastikan gambar sesuai kondisi aktual lapangan.

5E. PENGAWASAN BERKALA SELAMA KONSTRUKSI

Tanggung jawab perencana atas hasil perencanaan tidak berakhir saat dokumen perencanaan diserahkan. Sesuai dengan UU No. 2 Tahun 2017 tentang Jasa Konstruksi Pasal 47 huruf (k), perencana bertanggung jawab atas hasil perencanaan melalui Kontrak Kerja Konstruksi, dengan periode tanggung jawab maksimal 10 (sepuluh) tahun setelah penyerahan bangunan.

Pengawasan berkala selama masa konstruksi adalah layanan konsultansi yang dapat dikontrak oleh owner (Pasal 13 ayat 4 UU No. 2/2017). Jika pengawasan termasuk dalam scope kontrak, perencana wajib melaksanakannya sesuai dengan jangka waktu yang disepakati. Dalam praktik industri, periode pengawasan umumnya mencakup masa konstruksi ditambah 1–2 tahun pasca-serah terima bangunan, meskipun hal ini merupakan hasil kesepakatan kontrak dan dapat disesuaikan sesuai kebutuhan proyek.

Fungsi pengawasan adalah memverifikasi bahwa pekerjaan kontraktor sesuai dengan rencana dan standar teknis yang disepakati. Risiko jika pengawasan tidak dilakukan atau dilakukan sporadis: kontraktor mungkin bekerja dengan standar lebih rendah dari desain, cacat tersembunyi baru terlihat setelah proyek selesai dan digunakan, dan perbaikan menjadi mahal dan sulit. Dalam skenario ekstrem, kegagalan struktural bisa terjadi di kemudian hari karena work quality yang buruk di tahap konstruksi tidak terdeteksi.

Dalam praktik lapangan, proyek yang memiliki pengawasan konsultan yang ketat cenderung lebih sesuai spesifikasi, work quality lebih baik, dan umur bangunan lebih panjang. Sebaliknya, proyek tanpa pengawasan atau pengawasan sporadis sering mengalami quality issue yang terlihat bertahun-tahun kemudian.

Implikasi: jika owner memilih untuk mengontrak layanan pengawasan, budget yang dialokasikan bukan sekadar biaya tambahan—tetapi investasi untuk menjamin kualitas dan umur panjang bangunan. ROI-nya adalah bangunan yang sesuai spesifikasi, aman struktural, dan memerlukan maintenance minimal di kemudian hari. Sebaliknya, jika owner tidak mengontrak pengawasan, tanggung jawab verifikasi kualitas berada pada pihak lain (owner sendiri atau pihak ketiga yang ditunjuk).

6. KUALITAS PERENCANA & KOMUNIKASI BERKELANJUTAN

Kualitas perencana akan ditentukan oleh kepuasan pengguna jasanya. Untuk meminimalisir kemungkinan adanya miss interpretasi antara perencana dengan pengguna jasa, maka dalam setiap tahapan yang disampaikan di atas, sebelum melangkah ke tahap selanjutnya selalu didiskusikan dengan pengguna jasa.

Kepuasan owner pada kualitas perencana ditentukan bukan hanya dari hasil akhir (gambar dan dokumen), tetapi juga dari kualitas proses komunikasi dan transparansi selama seluruh perancangan. Ini adalah faktor yang sering diabaikan owner saat memilih konsultan, padahal sangat krusial untuk keberhasilan proyek.

Komunikasi yang jelas di setiap tahapan—sebelum melanjutkan ke fase berikutnya—adalah mekanisme utama untuk menghindari mis-interpretasi antara owner dan konsultan. Risiko jika komunikasi lemah: owner menduga konsultan melenceng dari keinginan awal tanpa tahu bagaimana perubahan itu terjadi, kepercayaan menurun, kemudian muncul order perubahan besar di fase lanjut, biaya dan timeline meledak.

Dalam praktik, proyek dengan komunikasi terbuka dan regular sejak awal lebih smooth dan hasil lebih sesuai ekspektasi dibanding proyek dengan komunikasi sporadis atau only-upon-request. Implikasi: owner harus memilih konsultan yang proaktif komunikasi, transparan dalam penjelasan trade-off dan risiko, dan siap berdiskusi iteratif—bukan konsultan yang pasif menunggu instruksi dan hanya deliver dokumen di akhir.

7. KESIMPULAN & KEPUTUSAN STRATEGIS UNTUK OWNER

Perancangan bangunan yang berkualitas adalah hasil dari investigasi mendalam, trade-off yang jelas dan sadar, koordinasi multidisiplin yang solid, dan komunikasi berkelanjutan antara owner dan konsultan sejak awal hingga fase konstruksi. Semua aspek ini membutuhkan partnership yang erat dan partnership yang erat, bukan relasi vendor-customer yang transaksional.

Risiko jika owner memilih konsultan berdasarkan harga termurah saja tanpa mempertimbangkan kapabilitas: konsultan tidak punya resource untuk investigasi mendalam, keputusan desain menjadi tergesa-gesa atau tidak sesuai kondisi lokal, design quality rendah, problem muncul saat konstruksi atau setelah bangunan digunakan, biaya perbaikan jauh lebih besar dari biaya awal yang dihemat.

Implikasi: investasi dalam memilih konsultan perencana yang tepat—dengan kemampuan investigasi mendalam, pengalaman regulasi lokal, dan track record komunikasi yang baik—adalah keputusan finansial terbaik untuk proyek bangunan jangka panjang. Jangan lihat konsultan sebagai cost center yang perlu dihemat, tetapi sebagai risk manager yang mencegah kerugian jauh lebih besar di kemudian hari.

Konsultasi Perencanaan Bangunan

Keputusan desain bangunan selalu memiliki konsekuensi teknis dan biaya. Pada tahap tertentu, owner perlu memastikan bahwa pilihan yang diambil masih sejalan dengan kondisi lapangan, ketentuan teknis, dan risiko yang dapat diterima.

PT Hesa Laras Cemerlang mendampingi proses pengambilan keputusan desain dengan menelaah aspek teknis yang krusial, batasan regulasi, serta implikasi biaya dari setiap alternatif. Pendekatan ini membantu owner memahami mana keputusan yang masih dapat disesuaikan dan mana yang sebaiknya dipertahankan untuk menjaga keselamatan dan kinerja bangunan.

Dengan dasar tersebut, keputusan desain dapat diambil secara lebih terukur, realistis, dan bertanggung jawab terhadap risiko jangka panjang.


PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1 Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Analisis & Desain Struktur

Time History Analysis

Time History Analysis

Analisis Dinamik Riwayat Waktu adalah suatu cara analisis untuk menentukan riwayat waktu respon dinamik struktur bangunan gedung yang berperilaku linear atau nonlinier terhadap gerakan tanah akibat Gempa.

Konteks Artikel dalam Series Gempa: Artikel ini adalah bagian dari pembelajaran lengkap tentang gempa bumi dan bangunan tahan gempa. Sebelumnya Anda telah mempelajari magnitudo (kekuatan gempa) dan intensitas lokal (dampak gempa di lokasi tertentu). Pada artikel ini, Anda akan memahami metode analisis untuk mengevaluasi respons struktur bangunan terhadap rekaman gempa aktual — proses yang menghubungkan input seismik dengan keputusan desain struktur.

Rencana sebagai data masukan, di mana respon dinamik dalam setiap interval waktu dihitung dengan metode integrasi bertahap.

Time History Analysis

TIME HISTORY ANALYSIS (ANALISIS RIWAYAT WAKTU)

Implikasi Praktis Ketergantungan Waktu: Ketika beban gempa adalah fungsi waktu, respon puncak struktur tidak hanya ditentukan oleh amplitudo beban maksimal, melainkan juga oleh fase beban saat struktur dalam kondisi tertentu. Artinya, struktur yang sama dapat mengalami respon berbeda jika dipembebani dengan akselerogram gempa yang berbeda — meskipun magnitudo sama. Inilah sebabnya time history analysis lebih detail daripada spektral analysis yang hanya memberikan envelope single respon puncak.

Beban gempa merupakan fungsi dari waktu, sehingga respon yang terjadi pada struktur gedung juga tergantung dari waktu pembebanan.

Akibat beban Gempa Rencana maka struktur akan tetap berperilaku elastik untuk analisis linear dan berperilaku inelastik untuk analisis nonlinear. Biasanya analisis riwayat waktu lebih sering digunakan untuk kondisi nonlinear, namun tidak jarang juga digunakan untuk kondisi linear saja.

Untuk mendapatkan respon struktur akibat pembebanan dari rekam Accelerograms, (accelogram; perekaman akselerasi gerakan dasar bumi pada saat gempa terjadi) penggunaan modal analisis tidak dapat dilakukan, integrasi numerik langsung dengan memperhatikan struktur sebagai persamaan couple adalah dasar dari analisis Time History dimana metode integrasi yang umumnya digunakan adalah metode Newmark.

Dalam RSNI Gempa 1726: 2012 disyaratkan paling sedikit tiga gerak tanah yang sesuai harus digunakan dalam analisis.

Kondisi lokasi, geologi, topografi dan seismotektoniknya dipilih yang sesuai dengan lokasi tempat struktur gedung yang ditinjau berada.

Hal ini untuk mengurangi ketidakpastian mengenai kondisi lokasi. Maka paling sedikit harus ditinjau 3 buah akselerogram dari 3 gempa yang berbeda.

Jika rekaman gempa yang didapatkan tidak cukup, diperbolehkan menggunakan rekaman gempa buatan yang disesuaikan dengan respon spectrum di lokasi struktur berada.

Rekam gempa yang digunakan juga harus dimodifikasi puncak percepatannya hingga sekurang-kurangnya setara terhadap spektrum SNI. Beban gempa adalah fungsi waktu, sehingga respon pada struktur juga tergantung dari waktu pembebanan. Contoh rekam gempa asli dan rekam gempa yang telah dimodifikasi:

Hasil gambar untuk ACCELEROGRAM
Hasil gambar untuk ACCELEROGRAM
Gambar 1 Riwayat waktu gempa yang terekam accelerogram dan gempa hasil simulasi (modifikasi)

Analisis Dua Dimensi

Apabila analisis dua dimensi dilakukan maka setiap gerak tanah harus terdiri dari riwayat waktu percepatan tanah horisontal yang diseleksi dari rekaman gempa aktual. Percepatan tanah yang sesuai harus diambil dari rekaman peristiwa gempa yang memiliki magnitudo, jarak patahan, dan mekanisme sumber gempa yang konsisten dengan hal-hal yang mengontrol ketentuan gempa maksimum yang dipertimbangkan.

Apabila jumlah rekaman gerak tanah yang sesuai tidak mencukupi maka harus digunakan rekaman gerak tanah buatan untuk menggenapi jumlah total yang dibutuhkan.

Gerak-gerak tanah tersebut harus diskalakan sedemikian rupa sehingga nilai rata-rata spektrum respons dengan redaman 5 persen dari semua gerak tanah yang sesuai di situs tersebut tidak boleh kurang dari spektrum respons desain setempat untuk rentang perioda dari 0,2T hingga 1,5T , di mana T adalah perioda getar alami struktur dalam ragam getar fundamental untuk arah respons yang dianalisis.

Analisis tiga dimensi

Apabila analisis tiga dimensi dilakukan maka gerak tanah harus terdiri dari sepasang komponen percepatan tanah horisontal yang sesuai, yang harus diseleksi dan di skalakan dari rekaman peristiwa gempa individual.

Gerak tanah yang sesuai harus diseleksi dari peristiwa-peristiwa gempa yang memiliki magnitudo, jarak patahan, dan mekanisme sumber gempa yang konsisten dengan hal-hal yang mengontrol ketentuan gempa maksimum yang dipertimbangkan.

Apabila jumlah pasangan rekaman gerak tanah yang sesuai tidak mencukupi maka harus digunakan pasangan gerak tanah buatan untuk menggenapi jumlah total yang dibutuhkan.

Untuk setiap pasang komponen gerak tanah horisontal, suatu spektrum SRSS harus dibuat dengan mengambil nilai SRSS dari spektrum respons dengan 5 persen faktor redaman untuk komponen-komponen gerak tanah yang telah diskalakan (di mana faktor skala yang sama harus digunakan untuk setiap komponen dari suatu pasangan gerak tanah).

Setiap pasang gerak-gerak tanah tersebut harus diskalakan sedemikian rupa sehingga pada rentang perioda dari 0,2T hingga 1,5T , nilai rata-rata spektrum SRSS dari semua pasang komponen horizontal tidak boleh kurang dari nilai ordinat terkait pada spektrum respons yang digunakan dalam desain, yang ditentukan sesuai dengan 6.4 atau 6.9.

Untuk situs yang berada dalam jarak 5 km dari patahan aktif yang menjadi sumber bahaya gempa, setiap pasangan komponen gerak tanah harus dirotasikan ke arah normal-patahan dan arah sejajar-patahan sumber gempa dan harus diskalakan sedemikian rupa sehingga nilai rata-rata komponen normal patahan tidak kurang dari spektrum respons gempa MCER untuk rentang perioda dari 0,2T hingga 1,5T .

Referensi:

[1] SNI 1726:2012. Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Non Gedung

[2] Carlos Medel-Vera, 2015. A stochastic ground motion accelerogram model for Northwest Europe, Soil Dynamics and Earthquake Engineering Volume 82, March 2016, Pages 170-195.

Penulis : Dr. Ir. Heri Khoeri, MT

Konsultasi Seismic Parameter Design

Jika Anda sedang merancang struktur di area seismik tinggi atau mengevaluasi struktur existing terhadap potensi gempa,
pemilihan metode analisis (spektral vs. time history) adalah keputusan kritis,
yang berdampak langsung pada hasil desain dan biaya konstruksi.

Tim struktur kami siap membantu Anda dalam setiap tahap:

  • Seleksi accelerogram yang sesuai dengan karakteristik gempa lokal dan konsistensi dengan SNI 1726
  • Scaling dan modifikasi rekaman gempa agar sesuai dengan spektrum desain
  • Setup model 2D/3D untuk time history analysis dengan metode integrasi yang tepat
  • Interpretasi hasil analisis dan translasi ke keputusan desain yang praktis dan dengan biaya yang rasional
  • Evaluasi margin keselamatan untuk kondisi linear maupun nonlinear

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Konsultasi Time History Analysis & Seismic Parameter Design

Respons Spektrum dalam Perencanaan Bangunan Tahan Gempa

Respons Spektrum dalam Perencanaan Bangunan Tahan Gempa

Pengertian Respons Spektrum adalah plot suatu spectrum yang disajikan dalam bentuk grafik/plot antar periode getar struktur T, lawan respons-respons maksimumnya untuk suatu rasio redaman dan beban gempa tertentu [1].

Respon-respon maksimum dapat berupa simpangan maksimum (spectral displacement, SD), kecepatan maksimum (spectral velocity, SV) atau percepatan maksimum (spectral acceleration, SA) suatu massa struktur dengan derajat kebebasan tunggal (single degree of freedom, SDOF).

Respons spektrum digunakan dalam fase desain untuk mengestimasi gaya gempa maksimum yang bekerja pada struktur. Metode ini menjadi alternatif analisis time-history yang lebih sederhana, dengan asumsi respons struktur dapat direpresentasikan melalui periode getar fundamentalnya.

Respons Spektrum. Pengertian, Cara Membuat dan Aplikasinya dalam Perencanaan Bangunan Tahan Gempa

Respons Spektrum dalam Perencanaan Bangunan Tahan Gempa

Terdapat dua macam respons spektrum yaitu respons spektrum elastik dan respons spektrum inelastik.

Spektrum elastik adalah suatu spektrum respons spektrum yang didasarkan atas respon elastik suatu struktur dengan SDOF, berdasarkan rasio redaman dan beban gempa tertentu.

Sedangkan spektrum inelastik juga disebut desain respons spektrum yaitu spektrum diturunkan dari spektrum elastik dengan tingkat daktilitas tertentu.

Yang Mempengaruhi Respons Spektrum

Respons spektrum dipengaruhi oleh beban gempa, rasio redaman , periode getar , daktilitas , dan kondisi tanah . ehingga suatu spektrum maksimum suatu gempa tertentu kadang-kadang dinyatakan dalam fungsi:

faktor yang Mempengaruhi Respons Spektrum
  1. Spektrum Simpangan, SD
Gambar 1 Struktur SDOF dibebani Beban Gempa
Gambar a) Struktur SDOF b) Rekaman gempa sebagai gaya yang bekerja pada model SDOF c) model matematika struktur SDOF d) Free body diagram dan e) hubungan linier elastik antara antara gaya dan simpangan atau antara gaya dan kecepatan yang menghasilkan kekakuan dan koefisien redaman.

Model SDOF dalam contoh ini adalah idealisasi struktur sederhana. Untuk bangunan bertingkat (MDOF), respons spektrum diterapkan melalui analisis ragam spektrum respons (response spectrum modal analysis) dengan mengkombinasikan kontribusi beberapa mode getar.

Persamaan differensial gerakan struktur SDOF akibat gerakan tanah/ gempa sebagai berikut:

Atau dapat dinyatakan dalam bentuk lain:

Menurut prinsip analisis dinamika struktur terdapat hubungan:

Apabila k dan m diketahui maka frekuensi sudut w struktur dapat dihitung:

Maka persamaaan SDOF menjadi:

Persamaan diferensial struktur SDOF akibat beban dinamik F(t) dapat diselesaikan dengan prinsip Duhamel’s Integral dengan persamaan sebagai berikut:

Dimana: adalah damped frequency yang mempunyai hubungan:

Antara percepatan, massa dan gaya memiliki hubungan linier, maka:

Contoh riwayat simpangan (displacement history) akibat gempa EL CENTRO NSC adalah seperti yang disajikan pada gambar berikut:

Gambar 2 Riwayat Simpangan (Displacement history) struktur SDOF

Dari gambar diatas terlihat bahwa simpanganb berubah-ubah menurut fungsi waktu dan simpangan berubah-ubah menurut periode getar struktur T. Pada T yang lebih kecil atau struktur lebih kaku, maka simpangannya akan lebih kecil dibandingkan struktur dengan T yang lebih besar, atau sebaliknya.

Respon struktur akan mirip mengikuti intensitas bebannya. Pada saat intesnsitas beban besar, maka responnya pun akan mengikuti besar. Pada saat tertentu akan dicapai respon (simpangan) maksimumnya. Simpangan maksimum inilah yang diperlukan pada spectrum simpangan, dan biasa dinyatakan dengan:

Setelah riwayat simpanganb diperoleh, integrasi numerik dapat dilakukan pula untuk menghitung riwayat kecepatan dan riwayat percepatan massa. Dengan shorting maka kecepatan dan percepatan maksimum dapat diketahui yang hasilnya itulah menjadi spectral kecepatan SV dan spectral percepatan SA, yang dapat ditulis dalam bentuk:

Pseudo Spektral Kecepatan, PSV dan Percepatan, PSA

Untuk penyederhanaan digunakan hubungan:

Hubungan diatas hanya bersifat pendekatan karena riwayat percepatan dan riwayat kecepatan tidak akan berlangsung dengan phase yang sama dengan riwayat simpangan. Dari hubungan tersebut kemudian dianalogikan bahwa:

Dengan PSV dan PSA berturut-turut adalah Pseudo Spektral Kecepatan dan Percepatan. Dimana maksud Pseudo spectral adalah spectral yang sifatnya maya atau hanya berupa perkiraan.

Interpretasi Parameter Spektrum untuk Desain Struktur

Parameter Spektrum Definisi Teknis Implikasi untuk Desain Struktur
SD (Spectral Displacement) Simpangan maksimum massa SDOF pada periode T tertentu Menentukan drift limit dan deformasi struktur yang harus diakomodasi
SV (Spectral Velocity) Kecepatan maksimum massa SDOF Terkait dengan energi kinetik dan dissipation capacity struktur
SA (Spectral Acceleration) Percepatan maksimum massa SDOF Dasar perhitungan gaya gempa desain (F = m × SA) untuk dimensioning elemen
PSV, PSA (Pseudo Spectral) Aproksimasi SV dan SA dengan asumsi phase yang sama Simplifikasi praktis untuk desain, dengan error kecil pada rasio redaman tipikal (5%)

Gambar 3 Perbandingan antara ground acceleration dengan PSA

Tahapan Pembuatan Respons Spektrum

Alur berikut menjelaskan tahapan pembuatan respons spectrum:

Gambar 4 Prosedur pembuatan respons spectrum [2]
Gambar 5 Contoh pembuatan spectral displacement

Contoh Interpretasi: Dari Gambar 5, struktur dengan periode T = 1.0 detik dan rasio redaman 5% menghasilkan SD sekitar 10 cm. Ini berarti struktur harus mampu menahan simpangan lateral maksimum 10 cm tanpa mengalami kerusakan struktural yang signifikan pada level gempa yang ditinjau.
Gambar 6 Smoothed response spectrum dari beberapa gempa

Pemilihan Spektrum untuk Site: Pemilihan spektrum untuk desain bergantung pada kondisi tanah site (keras, sedang, lunak) dan zona seismisitas lokasi. Untuk site di Indonesia, spektrum desain diperoleh dengan memodifikasi spektrum elastik menggunakan faktor amplifikasi tanah dan faktor reduksi gempa sesuai SNI Gempa. Spektrum pada Gambar 6 adalah contoh smoothed spectrum dari beberapa rekaman gempa historis, yang kemudian dinormalisasi untuk menjadi spektrum desain standar.

Aplikasi Response Spectrum dalam Analisis Gempa

Prosedur analisis spektrum respons ragam seperti diatur dalam SNI 1726:2012 Tata cara perencanaan ketahanan gempa untuk struktur bangunan gedung dan non gedung.

Catatan Regulasi: SNI 1726:2012 merupakan referensi untuk prosedur analisis spektrum respons ragam di Indonesia. Perlu dicatat bahwa standar ini telah diperbarui menjadi SNI 1726:2019 yang mengadopsi peta gempa terbaru dan penyesuaian parameter spektrum desain. Engineer disarankan merujuk pada edisi terkini untuk proyek aktual.

Batasan Metode: Analisis respons spektrum sesuai untuk struktur regular dengan perilaku elastik hingga mendekati elastik. Untuk struktur irregular, struktur dengan nonlinearitas signifikan, atau evaluasi near-fault ground motion, analisis time-history nonlinear menjadi lebih akurat meskipun lebih kompleks. Pemilihan metode bergantung pada kompleksitas struktur, tingkat akurasi yang disyaratkan, dan resources yang tersedia.

Catatan Penutup: Respons spektrum bukan sekadar grafik hubungan periode dan percepatan, melainkan representasi dari karakteristik dinamik struktur terhadap spektrum gempa tertentu. Interpretasi yang tepat memerlukan pemahaman terhadap asumsi, limitasi, dan konteks aplikasi metode ini dalam keseluruhan proses desain struktur tahan gempa.

Perspektif Komplementer: Pemahaman respons spektrum menjadi lebih lengkap ketika dikombinasikan dengan analisis perilaku struktur secara menyeluruh. Untuk konteks evaluasi kapasitas struktur existing terhadap gempa, metode analisis pushover dapat memberikan perspektif komplementer mengenai mekanisme kerusakan dan performa struktur. Lihat pembahasan terkait di: Analisis Pushover untuk Mengetahui Perilaku Struktur saat Terkena Gempa.

Referensi:

[1] Widodo Prawirodikromo, 2017. Analisis Dinamika Struktur, Cetakan I, Pustaka Pelajar, Yogyakarta.

[2] Chopra A. K., 1995. Dynamics of Structures: Theory and Application to Earthquake Engineering, Prentice Hall International Inc.

[3] SNI 1726:2012 Tata cara perencanaan ketahanan gempa untuk struktur bangunan gedung dan non gedung.

Konsultasi Desain Tahan Gempa

Jika Anda sedang menyusun desain bangunan tahan gempa, mengevaluasi respons spektrum, atau menyesuaikan perencanaan dengan ketentuan SNI, tim struktur kami dapat membantu menafsirkan hasil analisis dan menerjemahkannya ke keputusan desain yang praktis.

Pendampingan dapat mencakup peninjauan model, penentuan parameter respons spektrum yang relevan, hingga telaah rasionalitas sistem penahan gaya gempa untuk kebutuhan proyek Anda.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Konsultasi Desain Bangunan Tahan Gempa


Konsep Daktilitas Pada Struktur Bangunan

Konsep Daktilitas Pada Struktur Bangunan

Artikel ini kami buka dengan beberapa pertanyaan berikut ini :

  • MENGAPA BANGUNAN TAHAN GEMPA HARUS BERPERILAKU DAKTAIL?
  • APA ITU DAKTAIL?
  • BAGAIMANA PERILAKU DAKTAI TERSEBUT?

Konsep Daktilitas Pada Struktur Bangunan

Berdasarkan konsep desain bangunan tahan gempa yang berlaku saat ini, struktur bangunan tahan gempa harus terbuat dari sistem struktur yang perilakunya daktail.

Mengapa daktilitas menjadi krusial: Saat gempa kuat terjadi, struktur getas (brittle) akan runtuh mendadak tanpa peringatan. Struktur daktail, sebaliknya, memberikan tanda peringatan melalui retak dan deformasi bertahap — memberikan kesempatan evakuasi dan perbaikan pasca-gempa. Untuk owner atau PM yang mengevaluasi bangunan existing, pertanyaan pertama harus: “Apakah struktur saya daktail atau getas?” Jawabannya menentukan urgency perkuatan.

Daktilitas adalah kemampuan suatu struktur gedung untuk mengalami simpangan pasca-elastik yang besar secara berulang kali dan bolak-balik akibat beban gempa di atas beban gempa yang menyebabkan terjadinya pelelehan pertama, sambil mempertahankan kekuatan dan kekakuan yang cukup,sehingga struktur gedung tersebut tetap berdiri, walaupun sudah berada dalam kondisi di ambang keruntuhan.

Dalam praktik lapangan, daktilitas bukan sekadar konsep — ini adalah margin keselamatan terukur. Struktur dengan daktilitas tinggi akan berdeformasi (lentur, miring) tanpa kehilangan kapasitas beban. Struktur tanpa daktilitas akan mencapai kapasitas batas dan runtuh tiba-tiba. Implikasi: bangunan yang dibangun sebelum SNI 1726:2012 (atau tanpa detail penulangan daktail) berisiko tinggi pada gempa besar lokal.

Perilaku ini cukup penting karena saat pelelehan elemen struktur terjadi maka terjadi pula peresapan energi gempa oleh struktur.

Saat terjadi gempa, daktilitas akan mempertahankan kekuatan dan kekakuan pada struktur sehingga struktur gedung tetap berdiri walaupun telah berada pada ambang keruntuhan.

Gambaran struktur daktail (Kantor Pusat Bank Sulteng) dan struktur yang getas (Hotel Roa Roa) paska terkena goncangan gempa palu, 2018, seperti gambar berikut:

truktur daktail (Kantor Pusat Bank Sulteng) dan struktur yang getas (Hotel Roa Roa)
Gambar 1 Struktur daktail dan struktur getas [1] Gedung Kantor Pusat Bank Sulteng dan Hotel Roa Roa di Palu
Observasi lapangan Palu 2018: Bank Sulteng (daktail) mengalami kerusakan signifikan tapi struktur utuh, mudah diperbaiki. Hotel Roa Roa (getas) mengalami kolaps progresif — struktur tidak bisa diselamatkan. Perbedaan ini bukan hanya desain; ini berbeda dalam timeline penyelamatan jiwa dan biaya recovery. Jika bangunan Anda dibangun sebelum SNI ketat atau menggunakan detail penulangan minimal, Anda perlu investigasi segera.

Struktur dengan daktilitas tertentu akan memungkinkan terjadinya sendi plastis secara bertahap pada elemen-elemen struktur yang telah ditentukan.

Dengan terbentuknya sendi plastis pada struktur, maka struktur akan mampu menahan beban gempa yang besar tanpa memberikan kekuatan berlebihan pada elemen struktur karena energi kinetik akibat gerakan tanah yang diterima akan diserap oleh sendi plastis tersebut.

Semakin banyak sendi plastis yang terjadi pada struktur maka semakin banyak pula energi yang diserap oleh struktur.

Strategi perencanaan daktilitas yang efektif: Sendi plastis harus terbentuk di lokasi yang terkalkulasi — biasanya ujung balok, bukan kolom. Mengapa? Kolom adalah elemen vertikal yang menyangga beban hidup; jika kolom leleh dulu, struktur akan kolaps progresif. Balok adalah elemen horizontal yang lebih mudah diperbaiki. Keputusan desain ini (strong column weak beam) adalah yang membedakan struktur yang “aman dengan peringatan” versus “aman dengan kejutan runtuh”.

Agar struktur gedung memiliki daktilitas yang tinggi, maka harus direncanakan sendi plastis yang terjadi berada pada balok-balok dan bukan terjadi pada kolom, kecuali pada kaki kolom paling bawah dan bagian atas kolom penyangga atap (Gambar 2).

Gambar 2 Mekanisme keruntuhan ideal suatu struktur gedung dengan sendi plastis terbentuk pada ujung-ujung balok, kaki kolom [2]
Gambar 2 Mekanisme keruntuhan ideal suatu struktur gedung dengan sendi plastis terbentuk pada ujung-ujung balok, kaki kolom [2]
Hal ini dapat terjadi jika bangunan didesain dengan kapasitas kolom-kolom melebihi kapasitas balok yang bertemu pada kolom tersebut (Strong Column Weak Beam). Selain itu displacement yang yang terjadi harus dijaga batasannya agar menjaga integrasi bangunan dan bertambahnya momen akibat P-Δ efek.

Batasan praktis yang perlu diperhatikan: Daktilitas yang tinggi juga berarti deformasi besar. Jika simpangan terlalu besar, bangunan yang berdekatan bisa terkena (pounding damage). Juga, deformasi besar meningkatkan P-Delta effect — beban vertikal berinteraksi dengan deformasi lateral, menciptakan momen tambahan yang tidak diperhitungkan awal. Dalam praktik, balok dan kolom harus dirancang dengan detail penulangan tertentu (transverse reinforcement, diameter tulangan, jarak sengkang) agar daktilitas tercapai. Jika detail tidak sesuai SNI, daktilitas tidak terjamin — struktur akan berperilaku lebih getas dari yang diharapkan.

Rasio antara simpangan maksimum struktur (Xmax) terhadap simpangan struktur pada saat terjadi sendi plastis yang pertama (Xy) dinyatakan sebagai faktor daktilitas (μ).

Untuk mendapatkan gambaran perilaku struktur dari saat struktur masih linear elastis, pelelehan pertama pada elemen struktur sampai dengan keruntuhannya saat terkena goncangan gempa dapat dilakukan dengan analisis non linear static dengan metode analisis gaya dorong static (pushover analysis). Analisis pushover lebih lanjut dapat dibaca pada artikel Hesa berikut ini :

Analisis Pushover untuk Mengetahui Perilaku Struktur saat Terkena Gempa

Bagaimana struktur bangunan beton mengalami keruntuhan pada saat gempa?

Tulangan baja di dalam kolom beton merupakan faktor kunci dalam kekuatan bangunan beton. Di bawah ini adalah perbandingan kolom getas dan kolom daktail dan bagaimana perilaku keduanya saat diguncang gempa bumi.

Gambar 3 Ilustrasi Penulangan Kolom Getas dan Kolom Daktail [3]
Gambar 3 Ilustrasi Penulangan Kolom Getas dan Kolom Daktail [3]


Perilaku kolom getas dan kolom daktail saat diguncang gempa bumi seperti ilustrasi berikut:

Ilustrasi perilaku kolom getas dan kolom daktail saat diguncang gempa bumi [3]
Gambar 4 Ilustrasi perilaku kolom getas dan kolom daktail saat diguncang gempa bumi [4]
Ringkasan keputusan praktis untuk owner/PM:

  • Untuk bangunan baru: Pastikan desain mengikuti SNI 1726 terkini dengan detail penulangan daktail. Minta engineer verifikasi strong column weak beam ratio.
  • Untuk bangunan existing (pre-2002): Investigasi detail penulisan kolom dan balok. Jika tidak daktail, evaluasi serius dengan pushover analysis untuk mengetahui kapasitas aktual terhadap gempa lokal.
  • Untuk gempa lokal yang sering terjadi: Daktilitas bukan opsional — ini adalah margin hidup antara “kerusakan terukur” dan “kolaps mendadak”.

Referensi:

[1] Dokumentasi Gempa Palu, 2018. Kantor Pusat Bank Sulteng dan Hotel Roa Roa

[2] SNI 1726: 2012, Tata Cara Perencanaan Gempa untuk Struktur Bangunan Gedung dan Non Gedung.

[3] Rong-Gong Lin Ii, Rosanna Xia, Doug Smith, Raoul Ranoa, 2013. How concrete buildings fail in earthquakes.

Konsultasi Evaluasi Daktilitas & Desain Struktur Tahan Gempa

Struktur existing atau desain baru sering tidak memenuhi daktilitas tinggi, berisiko runtuh mendadak saat gempa kuat karena sendi plastis tidak terkendali atau kolom gagal duluan. Evaluasi teknis diperlukan untuk menilai kapasitas aktual, pola keruntuhan, dan apakah memenuhi strong column weak beam sesuai SNI terkini.

PT Hesa Laras Cemerlang membantu memberikan penilaian jelas: apakah struktur masih aman untuk operasi, perlu monitoring berkala, atau memerlukan perkuatan/perbaikan terukur.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

  • ✉️ Email: kontak@hesa.co.id
  • ☎️ Telepon: (021) 8404531
  • 📱 Hotline: 081291442210 / 08118889409

📱 Konsultasi Evaluasi Daktilitas & Desain Struktur

Korosi Tulangan Baja Dalam Beton

Korosi Tulangan Baja Dalam Beton

Korosi Beton Bertulang di Indonesia — Proses yang Dimulai Sejak Hari Pertama

Korosi pada tulangan baja di dalam beton adalah proses kimia yang sudah berjalan sejak awal. Itu bukan kegagalan material atau konstruksi yang tiba-tiba muncul. Yang berubah adalah kapan lapisan proteksi rusak, dan kapan kerusakan itu terlihat jelas di permukaan.

Di Indonesia, korosi menjadi masalah serius di lingkungan laut (Jakarta Utara, Surabaya pesisir) dan kota besar dengan polusi tinggi (Jakarta Selatan, Bandung), serta sekitar jalan raya. Iklim panas–lembab Indonesia mempercepat difusi gas dan ion dibanding iklim temperate. Lokasi jauh dari pantai yang urban (Bandung, Yogyakarta) menghadapi mekanisme korosi berbeda — tapi proses tetap sama.
Kerusakan beton karena korosi pada tulangannya, apa sebabnya? bagaimana mencegah dan mengatasinya

Passive Layer — Proteksi Awal yang Dilengkapi Beton Alkalin

Tulangan baja di dalam beton sebenarnya terlindungi oleh lingkungan yang sangat basa (alkalin). pH beton umumnya 11–12, cukup untuk membentuk lapisan proteksi pasif (passive layer) di permukaan baja. Lapisan ini sangat tipis, tapi cukup kuat mencegah baja berkorosi.

Masalah mulai ketika lapisan ini rusak. Ada dua cara utama lapisan ini hilang di Indonesia:

Karbonasi — Penurunan pH Melalui Difusi CO2

Karbondioksida dari udara masuk ke pori-pori beton. CO2 bereaksi dengan kalsium hidroksida dalam beton, membentuk kalsium karbonat. Proses ini menurunkan pH beton secara bertahap, dari 11–12 menjadi di bawah 9.

Ketika pH turun ke bawah 9, lapisan pasif collapse. Baja tidak lagi terlindungi. Setelah itu, korosi bisa terjadi jika ada oksigen dan air — yang di Indonesia tidak pernah kekurangan.

Laju karbonasi tergantung pada tiga hal: kualitas beton, paparan lingkungan (indoor vs outdoor vs splash zone), dan iklim setempat. Di Jakarta urban dengan iklim lembab dan polusi tinggi, karbonasi bisa dalam. Di lokasi dalam ruangan (basement, gedung dengan AC), laju lebih lambat. Di zona splash laut Surabaya atau Banjarmasin, karbonasi berlomba dengan mekanisme lain (chlorida) yang lebih agresif.

Karbonasi tidak bisa dihindari sepenuhnya. Ini proses alami. Yang bisa dikontrol adalah lajunya — melalui beton padat, selimut tebal, dan kualitas material. Semakin lambat laju karbonasi, semakin lama carbonation front butuh untuk mencapai tulangan.

Chlorida — Serangan Langsung, Dominan di Zona Splash Laut

Chlorida (dari air laut atau garam de-icer di jalan) masuk ke beton lebih cepat dibanding CO2. Ketika konsentrasi chlorida mencapai 0.2–0.4% (berat semen), lapisan pasif rusak langsung, bahkan pada pH yang masih tinggi.

Di Indonesia, chlorida menjadi mekanisme dominan di zona splash laut — gedung pantai Surabaya, dermaga, struktur di pulau-pulau, area pesisir Banjarmasin. Di lokasi urban inland (Bandung, Yogyakarta, Medan), chlorida jarang menjadi penyebab utama, kecuali jika material awal (pasir, air, semen) sudah terkontaminasi atau jika struktur dekat jalan raya dengan garam de-icer rutin.

Yang perlu diingat: setelah lapisan pasif rusak (dari karbonasi atau kontaminasi chlorida awal), chlorida mempercepat laju korosi, bukan menginitiasi. Tapi jika beton sudah terkontaminasi chlorida sejak konstruksi — misalnya dari pasir laut yang tidak dicuci proper — maka lapisan pasif rusak lebih cepat dibanding kalkulasi.

Kerusakan Yg Terlihat — Retak & Spalling Sebagai Indikator Waktu

Ketika korosi sudah berlangsung cukup lama, produk korosi (rust oxide) mengembang. Volume rust oxide lebih besar dari volume baja asli. Ekspansi ini menekan beton dari dalam, membentuk retak dan kemudian spalling (beton terkelupas).

Retak dan spalling bukan “gejala korosi awal”. Ini indikasi bahwa korosi sudah berlangsung cukup lama — berapa lama tergantung lingkungan, kualitas beton, dan ukuran baja. Bisa 5 tahun, bisa 15 tahun. Atas kertas ini terdengar sederhana; di lapangan Indonesia dgn maintenance lemah, seringkali sudah terlambat ketika retak terlihat.

Penting: visual inspection saja tidak bisa bilang “seberapa parah sebenarnya”. Mungkin retak sudah terlihat, tapi korosi belum dalam-dalam. Atau tulangan sudah berkarat cukup parah tapi spalling belum muncul karena selimut masih cukup tebal.

Dari sini muncul kebutuhan assessment teknis. Tanpa itu, keputusan repair adalah blind guessing.

Pencegahan — Paling Serius di Tahap Design, Operasional Mengelola Risiko & Umur Layan

Pencegahan korosi yang benar-benar efektif hanya bisa dilakukan sebelum beton dicor. Setelah itu, upaya operasional bukan solusi struktural, tapi alat untuk mengelola risiko dan memperpanjang umur layan yang tersisa.

Di Tahap Design

Dua keputusan utama: selimut beton dan kualitas beton.

Selimut tebal membeli waktu. Semakin tebal, semakin lama carbonation front butuh untuk sampai ke tulangan. Untuk lokasi agresif (laut, dekat jalan raya), selimut minimal harus 60–80 mm, bukan 40 mm. Ini keputusan durability, bukan sekadar spesifikasi. Di praktik Indonesia, banyak struktur didesain dengan selimut minimum SNI (40 mm) bahkan untuk lokasi dekat pantai. Itu bukan design error; itu trade-off antara durability window dan cost.

Beton padat melambatkan difusi gas dan ion. Beton padat dicapai dengan: rasio air-semen rendah (W/C ≤ 0.5), pemadatan baik, dan curing memadai. Di lapangan Indonesia, curing sering diabaikan. Beton dibiarkan kering terlalu cepat di iklim tropis, atau terkena hujan deras sebelum kuat. Hasilnya, beton porous meskipun W/C sudah bagus di design.

Untuk lokasi chlorida-prone (zona laut), semen tipe V (dengan puzolanik) lebih resistif dibanding tipe I. Ini keputusan teknis, bukan opsional. Tapi biaya semen tipe V lebih tinggi, jadi keputusan ini tergantung apakah owner mau bayar.

Di Tahap Konstruksi

Design sempurna bisa gagal di lapangan. Pemadatan beton tidak homogen meninggalkan cavitas, jalur korosi cepat terbentuk di area lemah. Curing tidak memadai di iklim tropis menghasilkan beton surface yang lemah, permeabel tinggi. Ini bukan teori — ini observasi lapangan berulang.

Kualitas kontrol konstruksi di Indonesia sering lemah. Tidak ada saat konkret di-test, tidak ada record slump atau curing durasi. Tukang cetak beton membuat berdasarkan pengalaman, bukan spesifikasi. Hasilnya, selimut design 60 mm bisa jadi 40 mm di lapangan, beton design W/C 0.45 bisa jadi 0.55 karena tambah air saat pengecoran.

Inspeksi konstruksi yang ketat bisa meminimalkan ini, tapi butuh engineering onsite, bukan hanya supervisor kontraktor.

Di Tahap Operasional

Setelah bangunan jalan, upaya operasional tidak bisa mengganti pencegahan struktural. Tapi bisa mengelola laju degradasi dan memberikan informasi untuk keputusan repair nanti.

Coating (cat epoxy, elastomer) mengurangi laju karbonasi dengan membatasi difusi CO2 melalui permukaan. Tapi coating bukan barrier sempurna. Jika ada kerusakan coating, CO2 masuk lagi. Coating juga perlu maintenance berkala — di-touch-up setiap 5–7 tahun. Di praktik Indonesia, ini jarang dilakukan konsisten.

Cathodic protection (proteksi katodik) untuk struktur existing yang sudah berisiko tinggi adalah opsi, tapi mahal dan memerlukan keahlian teknis. Ini bukan pencegahan, tapi “intervention” untuk struktur sudah problem.

Monitoring visual rutin (lihat ada retak baru, ada spalling, ada rust staining) berguna sebagai alarm untuk assessment lebih lanjut. Owner bisa lihat permukaan, tapi tidak tahu kedalaman korosi di dalam — monitoring visual saja tidak cukup untuk keputusan repair yang defensible.

Repair — Keputusan Berbasis Assessment, Bukan Asumsi

Perbaikan korosi dimulai dengan assessment teknis. Tanpa data, keputusan repair bisa tidak tepat — terlalu konservatif (biaya besar) atau tidak cukup (problem terulang).

Assessment & Diagnosis

Struktur yang akan diambil keputusan repair memerlukan dua tools minimum untuk decision-making:

Half-cell potential test mengukur potensial elektrokimia di permukaan beton. Dari hasil ini bisa diduga apakah korosi sudah aktif atau masih pasif. Ini bukan angka pasti, tapi indikator yang cukup reliable untuk membedakan “berisiko tinggi” dari “masih terkontrol”.

Uji karbonasi (carbonation test) menunjukkan seberapa dalam carbonation front sudah masuk. Beton diambil sample, dipotong, disemprot phenolphthalein. Area yang belum terkarbonasi akan warna merah muda, area terkarbonasi putih. Dari sini bisa prediksi berapa lama lagi sebelum tulangan terserang karbonasi penuh, atau apakah sudah melebihi kedalaman selimut.

CARA UJI KOROSI TULANGAN BETON DENGAN METODE HALF-CELL POTENTIAL
PERKIRAAN UMUR BANGUNAN DENGAN UJI KARBONASI | CARBONATION TEST

Tes ini tidak mahal dan tidak destruktif (atau semi-destruktif). Tanpa tes ini, keputusan repair adalah asumsi. Detail lapangan menentukan apakah tes lain (misalnya concrete resistivity, rebar diameter measurement) diperlukan tambahan.

Untuk Struktur Dengan Korosi Lanjut (Visual Damage Nyata)

Jika ada retak, spalling, rust staining jelas, dan assessment menunjukkan korosi sudah aktif, repair wajib dilakukan. Urutan teknis umum adalah:

  1. Chiping beton yang sudah terkarbonasi sampai beton sehat (warna merah muda setelah phenolphthalein). Area yang di-chip harus cukup luas agar tulangan terbuka penuh untuk cleaning. Detail extent bergantung kondisi lapangan — bisa localized, bisa meluas.
  2. Cleaning tulangan dari produk korosi (rust oxide) menggunakan wire brush atau sandblasting kecil. Tulangan harus bersih agar adhesive baru bisa menempel. Intensitas cleaning bergantung pada kedalaman korosi.
  3. Ganti tulangan jika diameter sudah berkurang signifikan akibat korosi. Keputusan ini berdasarkan measurement dan analisis struktur — bukan visual saja. Tidak semua retak memerlukan replacement tulangan.
  4. Injection retak kecil yang tersisa dengan material cement-base atau epoxy, tergantung ukuran retak dan lokasi. Ini bukan checklist item; detail material bergantung diagnosis setiap area.
  5. Grouting area yang di-chip dengan beton low-shrinkage atau mortar khusus. Shrinkage beton repair normal bisa menyebabkan retak baru, sehingga material low-shrinkage penting. Tapi aplikasinya harus sesuai kondisi cuaca & curing Indonesia.
  6. Surface protection baru setelah area repair kering: coating atau proteksi katodik untuk mencegah korosi berlanjut. Ini bukan akhir — monitoring tetap perlu jangka panjang.

Durasi proses ini bisa berminggu-minggu. Ada downtime. Ada biaya signifikan. Urutan di atas adalah praktik proper, tapi detail lapangan (akses, cuaca, budget) sering mengubah execution. Ini bukan tulang punggung, ini adalah panduan yang bisa disesuaikan dengan realitas onsite.

Untuk Struktur Dengan Indikasi Korosi Awal

Assessment menunjukkan pH sudah turun atau carbonation sudah dalam, tapi belum ada spalling, atau spalling minimal dan potensial korosi masih rendah.

Di sini ada pilihan:
— Lakukan injection dan coating sekarang (proaktif, biaya jelas)
— Jaga monitoring visual, assessment ulang setiap 2–3 tahun (menunggu, butuh disiplin)

Kedua pilihan valid. Pilihan pertama lebih “safe” tapi lebih mahal di depan. Pilihan kedua lebih ekonomis tapi memerlukan disiplin monitoring, yang sering tidak terjadi di praktik Indonesia.

Tidak ada formula yang bilang “lakukan ini” atau “lakukan itu”. Keputusan tergantung berapa lama building diharapkan bertahan, berapa anggaran tersedia, dan seberapa mau owner terlibat dalam monitoring aktif. Ini trade-off bisnis, bukan hanya keputusan teknis.

Konteks Lapangan Indonesia — Batasan Yg Perlu Diakui

Panduan di atas adalah praktik proper. Tapi realitas di Indonesia punya batasan serius yang mempengaruhi setiap keputusan:

Anggaran terbatas. Repair korosi mahal. Owner sering memilih “quick fix” (coating saja, atau injection tanpa chiping) daripada repair proper. Hasil: kerusakan terulang dalam 2–3 tahun.

Inspeksi tidak rutin. Struktur sering tidak dimonitor sampai ada kerusakan visual jelas. Tapi saat itu sudah terlambat untuk pencegahan, hanya tinggal repair korektif.

Material kontrol lemah. Beton standard SNI ada, tapi enforcement di lapangan lemah. Semen bisa campuran, pasir bisa asin (belum dicuci proper), air bisa kotor. Ini terpengaruh harga dan supplier.

Keahlian teknis terbatas. Tidak semua engineer atau kontraktor familiar dengan assessment korosi, half-cell test, atau proteksi katodik. Banyak yang tahu teori, tapi tidak bisa membaca data lapangan atau membuat keputusan di bawah ketidakpastian.

Standard lokal versus international. SNI ada, ACI ada, BS ada. Tapi konteks iklim Indonesia (panas ekstrem, hujan deras, iklim laut agresif) tidak selalu tercakup dalam standard asing. Engineer lokal perlu judgment untuk adapt standard ke kondisi lapangan.

Artikel ini ditulis dengan asumsi: engineer yang baca ini punya kebebasan teknis untuk memutuskan berdasarkan data dan konteks. Realitasnya, banyak keputusan dikurangi oleh budget dan kepentingan komersial. Tapi prinsip-prinsip di atas tetap berlaku meski dalam kondisi terbatas. Pengakuan terhadap batasan ini adalah bagian dari responsibility teknis — bukan excuse untuk negligence, tapi basis untuk keputusan yang defensible.


Catatan Klarifikasi Lapangan

Apakah selimut tebal cukup untuk mencegah korosi sepenuhnya?

Tidak. Selimut tebal hanya membeli waktu. Karbonasi tetap berlangsung, hanya lebih lambat. Di Indonesia, struktur dengan selimut 80 mm di lokasi urban Bandung mungkin punya “umur aman” 25–30 tahun sebelum carbonation mencapai tulangan. Tapi di zona splash laut Surabaya, umur itu lebih pendek karena faktor kelembaban dan chlorida tambahan. Tidak ada angka pasti — tergantung kualitas beton aktual di lapangan, yang sering berbeda dari design.

Kalau saya lihat retak di gedung saya, apakah itu pasti korosi tulangan?

Tidak selalu. Retak bisa dari settlement, suhu, beban dinamis, atau desain yang under-reinforced. Tapi jika retak disertai rust staining (noda coklat di permukaan) atau spalling, maka korosi sudah berlangsung. Visual inspection hanya bisa bilang “ada indikasi” — diagnosis sebenarnya butuh assessment teknis. Menunda assessment ketika ada indikasi jelas hanya membuat keputusan repair nanti lebih difficult dan mahal.

Apakah proteksi katodik bisa menggantikan repair chiping untuk korosi lanjut?

Tidak dapat sebagai solusi utama. Proteksi katodik berfungsi untuk mencegah korosi berlanjut dan potentially reverse proses korosi awal, tapi tidak bisa menghilangkan rust oxide yang sudah ada. Jika tulangan sudah berkarat parah, rust oxide masih menekan beton dari dalam — retak tetap berkembang. Proteksi katodik bisa digunakan setelah repair chiping sebagai lapisan proteksi tambahan, tapi bukan pengganti.

Mengapa coating sering gagal di lapangan Indonesia meski sudah dilakukan?

Coating bekerja dengan membatasi difusi CO2, tapi tidak absolute — ada selalu kebocoran minor. Di Indonesia, permasalahan tambahan adalah: (1) persiapan permukaan sering tidak sempurna sebelum coating, (2) coating tidak di-maintain (dicek, diperbaiki kerusakan), dan (3) aplikator sering tidak qualified, sehingga thickness dan uniformity tidak konsisten. Coating perlu renewal setiap 5–7 tahun. Jika tidak, manfaatnya hilang. Keputusan coating harus realistis tentang commitment maintenance ini.

Bagaimana cara tahu apakah struktur saya butuh repair sekarang atau bisa ditunda?

Assessment adalah satu-satunya cara objektif. Visual inspection menunjukkan ada indikasi, tapi tidak tahu seberapa parah atau seberapa cepat progres. Half-cell test dan uji karbonasi memberikan data untuk prediksi. Dari data itu, engineer bisa bilang: “Risiko tinggi, repair dalam 1 tahun” atau “Indikasi ada, tapi masih bisa ditunda 3 tahun dengan monitoring ketat”. Keputusan defer repair tanpa assessment adalah gambling — mungkin beruntung, mungkin tidak. Kalau struktur adalah investasi bisnis atau tempat orang bekerja, gambling tidak advisable.

Apakah SNI Indonesia cukup untuk melindungi struktur dari korosi?

SNI ada standar, tapi standard adalah minimum. SNI umumnya adopted dari international standard (ACI, BS) dengan adaptasi lokal terbatas. Problem: konteks lapangan Indonesia (iklim ekstrem, kontrol kualitas lemah, material lokal variabel) sering membuat execution actual lebih lemah dari standard. Design sesuai SNI bukan jaminan — execution dan maintenance menentukan hasil sesungguhnya. Engineer perlu judgment tambahan: apakah standard ini cukup untuk kondisi lokasi spesifik, atau perlu margin tambahan (selimut lebih tebal, beton lebih padat, semen lebih good).

Jika Diagnosis Dimulai dari Assessment

Keputusan repair korosi hanya bisa rational jika didasarkan data dari struktur. Banyak gedung di Indonesia menunggu sampai kerusakan visual jelas sebelum bertindak — pada titik itu, opsi repair sudah terbatas dan cost sudah naik. Assessment sederhana (half-cell dan uji karbonasi) tidak mahal dibanding cost repair nanti, dan memberikan informasi untuk keputusan defensible: apakah action sekarang atau monitor dengan protokol ketat.

Pengalaman lapangan menunjukkan: struktur dengan monitoring aktif dan assessment berkala selalu lebih ekonomis daripada struktur yang diabaikan sampai damage terlihat. Tapi monitoring aktif memerlukan commitment dari owner — inspeksi periodik, record keeping, keputusan cepat ketika data mulai menunjukkan perubahan.

Jika struktur Anda menunjukkan indikasi korosi, atau jika building sudah di usia di mana pencegahan di design stage sudah terlambat, langkah pertama adalah assessment objektif. Dari sana, keputusan menjadi lebih jelas: repair sekarang, atau tunda dengan monitoring ketat dengan timeline jelas. Tidak ada pilihan ketiga — menunda tanpa monitoring adalah neglect.

Konsultasi Teknis

Jika struktur Anda menunjukkan indikasi korosi — retak, spalling, atau rust staining — keputusan repair hanya bisa defensible jika didasarkan data objektif. Half-cell potential test dan uji karbonasi memberikan informasi untuk menentukan: apakah repair urgent sekarang, atau bisa ditunda dengan monitoring ketat.

Tim kami melakukan assessment korosi sesuai standar teknis, menginterpretasi data lapangan dengan konteks Indonesia (iklim, material lokal, kondisi existing), dan membantu Anda membuat keputusan yang rational — bukan berdasarkan panic saat kerusakan terlihat.

PT Hesa Laras Cemerlang

Komplek Rukan Mutiara Faza RB 1
Jl. Condet Raya No. 27, Pasar Rebo, Jakarta Timur, Indonesia

📱 Konsultasi Gratis


Referensi

[1] Concrete Damage due to Reinforcement Corrosion, Rak-43.3301 Repair Methods of Structures I (4 cr), Fahim Al-Neshawy & Esko Sistonen, Autumn 2016

[2] Hartono, Widi. 2001. Merancang Campuran Beton Ringan Struktural Agregat Kasar ALWA Menurut Metode Dreux-Corrise. Gema Teknik Volume I/Tahun IV. Universitas Sebelas Maret. Surakarta.
